Обзор кухонных шкафов: 100 фото примеров

Примеры кухонных гарнитуров с размерами ?

Построение и проектирование кухни всегда отталкивается от габаритных размеров помещения. После того, как на чертеже уже размещены все стратегические объекты (трубы, розетки, выступы и пр.), можно приступать к расположению шкафов под бытовую технику. Далее следует размещать стандартную мебель, и только затем – нестандартные конструкции.

Готовые проекты прямых кухонь ?

Разрабатывая собственный чертеж кухни, можно опираться на готовые проекты кухонь с размерами, соотнося при этом реальные габариты помещения с указанными в эскизе.

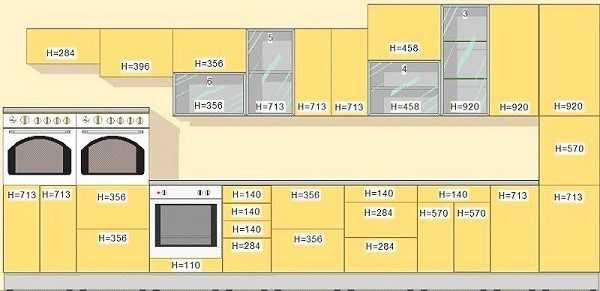

Стандартный кухонный гарнитур с размерами:

Чертеж прямой кухни с нестандартными шкафами:

Варианты чертежей угловых гарнитуров ?

Чертеж угловой кухни рекомендуется начинать прорисовывать с нижнего углового шкафа. Далее расставляют мебель с бытовой техникой, а потом рассчитывают нестандартные тумбы.

Стандартная угловая кухня с размерами:

Стандартная угловая кухня с размерами

Проектирование кухни с трапециевидным угловым элементом:

Проектирование кухни

Чертежи угловой кухни нестандартного размера:

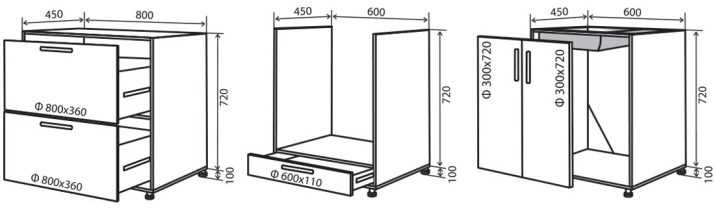

Деталировка основных кухонных шкафов: чертежи и размеры

  • Расчет деталировки производится с учетом толщины ДСП.
  • Стандартная толщина ЛДСП для изготовления кухонной мебели – 16 и 18 мм.
  • Нижние кухонные ящики устанавливаются на регулируемые опоры высотой 10 см.
  • Опорную планку (нижний цоколь) рекомендовано изготавливать цельной – неразрывной под весь кухонный гарнитур.
  • Приведенные ниже деталировка и чертежи кухни рассчитаны под ДСП 16 и столешницу 28 мм.
  • Высота нижнего яруса – 850 мм с учетом столешницы, верхнего – 720 мм.

Шкаф под встраиваемую духовку ?

Чертеж тумбы: 600х500

Наименование детали Габариты Количество
Бок 500х722 2
Дно 500х568 1
Полка 500х568 1
Нижний цоколь 100х600 1

Тумба под мойку ?

Ширина тумбы варьируется в зависимости от длины мойки.

Чертеж кухонного шкафа под мойку 800 мм

Наименование детали Габариты Количество
Бок 500х722 2
Дно 500х768 1
Верхний цоколь (поддерживающая царга, планка) 80х768 2
Нижний цоколь 100х800 1

Шкафчик с выдвижными ящиками ?

Ширина варьируется согласно обусловленным размерам помещения или пожеланиям заказчика.

Эскиз тумбы с 4-мя выдвижными ящиками, размер 400х500

Наименование детали Габариты Количество
Бок 500х722 2
Дно 500х368 1
Боковые планки выдвижного ящика 140х500 16
Нижний цоколь 100х400 1

Нижняя тумба с распашными фасадами ?

Размер можно варьировать по ширине в пределах 300…1000 мм.

Чертеж кухонного шкафа с двумя дверками, ширина 600

Наименование детали Габариты Количество
Бок 500х722 2
Дно 500х568 1
Полка 500х568 1-2
Нижний цоколь 100х600 1

Угловой шкафчик: два варианта ?

Эскиз Г-образной угловой секции 900х900

Наименование детали Габариты Количество
Бок 500х722 2
Дно, крыша (тумба под мойку изготавливается без крыши) 884х884с зарезкой под угол 90? 2
Полка (в тумбе под угловую мойку полка отсутствует) 884х884с зарезкой под угол 90? 1
Нижний цоколь 100х420 2
Вертикальный цоколь 100х806 2

Чертеж нижней угловой тумбы в форме трапеции 900х900

Наименование детали Габариты Количество
Бок 500х722 2
Дно, крыша (тумба под мойку изготавливается без крыши) 884х884с зарезкой под угол 45? 2
Полка (в тумбе под угловую мойку полка отсутствует) 884х884с зарезкой под угол 45? 1
Нижний цоколь 100х600(обрезать «по месту») 1
Вертикальный цоколь 150х806 1

Шкаф под телескопическую вытяжку ?

Ширина шкафа варьируется в зависимости от ширины вытяжки, высота рассчитывается относительно размеров,рекомендованных производителем бытовой техники.

Проект навесного кухонного шкафчика под стандартную телескопическую вытяжку 600 мм

Наименование детали Габариты Количество
Бок 300х720 2
Крыша 300х568(вырез под гофру) 1
Полка 300х568(вырез под гофру) 1

Навесной шкафчик с распашными фасадами ?

Чертеж верхнего ящика с распашными фасадами 800х720

Наименование детали Габариты Количество
Бок 300х720 2
Крыша, дно 300х768 2
Полка (отсутствует в шкафу с сушкой под посуду) 300х768 1-2

Навесной угловой шкафчик: два варианта ?

Чертеж углового Г-образного шкафа 600х600

Наименование детали Габариты Количество
Бок 300х720 2
Крыша, дно 584х584с зарезкой под угол 90? 2
Полка 584х584с зарезкой под угол 90? 1-2
Стягивающий вертикальный цоколь 150 х 688 1

Эскиз трапециевидного углового верхнего шкафа 600х600

Формы и размеры

Что касается формы, то на кухне напольные шкафы представлены в двух вариантах:

  • прямой классический стандарт;
  • угловые конструкции.

В одном кухонном гарнитуре могут присутствовать сразу два типа конструкций, а чтобы эксплуатация была максимально комфортной, варьируется внутреннее наполнение, а также вариации открывания створок.

Для напольных модулей характерна определенная градация по габаритам

Производители принимают во внимание следующие параметры – глубину, ширину и высоту. Что касается глубины конструкций, то модели шкафов бывают:

  • 50 см;
  • 55 см;
  • 60 см;
  • 65 см.

Что касается ширины, то напольные шкафы могут быть:

  • 15 см;
  • 20 см;
  • 30 см;
  • 40 см;
  • 45 см;
  • 50 см;
  • 60 см;
  • 80 см.

Высота обычно подбирается по удобству использования столов и столешниц. Как правило, она составляет от 70 сантиметров, встречаются шкафы высотой 85 или 90 сантиметров.

Как правильно осуществить подбор величины шкафов

Стандарт величин шкафов для кухни потому и стандарт, что рассчитывался на использование в типовых кухнях. Однако, к сожалению, помещения в наших новостройках возведены вовсе не под линейку, соответственно, даже называясь типовыми, они могут иметь несколько отличные параметры. Получается, что и шкафы нужно выбирать, основываясь на этом риске. Но лучше не рисковать, а просто подготовиться, совершив предварительные замеры кухни.

Параметры кухонного гарнитура, даже усредненные, могут не подойти для вашей, казалось бы, типовой кухни

Итак, гарнитур должен максимально точно встраиваться в комнату. Если будет устанавливаться, например, кухонная колонка, то пенал для нее нужно встроить так, чтобы он:

  • не загромоздил помещение;
  • вписался в высоту.

Разумеется, если мебель подбирается для кухни, которая оформлена в стиле лофт, то, вероятнее всего, можно так сильно не заморачиваться, так как лофт вообще не подразумевает наличия маленьких помещений. Однако, для всех остальных кухонь мебельные изделия подобрать не так просто.

Кухня в стиле лофт

Определение высоты

Итак, оптимальная высота шкафов от пола должна составлять от 180 до 250 сантиметров. При этом, высота шкафов, располагающихся внизу, должна подбираться исходя из роста использующих ее людей. Так, в среднем она будет составлять около 85 сантиметров. Поэтому, выбирая конкретный шкаф, постарайтесь сразу же оценить габариты изделий. Они должны в обязательном порядке соответствовать вашему росту.

Эргономика на кухне

То же следует сделать и для верхних шкафов. Представьте, что вы повесили их слишком высоко, в то время как ваш рост, так скажем, невелик. В итоге вам будет очень неудобно доставать посуду и другой кухонный китч с верхних, а порой и нижних полок.

Между столешницей нижнего ряда шкафов, а также нижними торцевыми частями верхнего ряда не должно быть расстояния, превышающего промежуток в 45 или 50 сантиметров.

Если не угадать с некоторыми размерами, то вам самим же впоследствии будет неудобно готовить на собственной кухне и в принципе там находиться

Общая же высота кухонных шкафов от пола до потолка не должна превышать 250 сантиметров, так как в этом случае интересующие нас предметы мебели просто-напросто не войдут хоть в типовую, хоть не в типовую кухню, за тем лишь, наверное, исключением, когда речь идет об оформлении пространства в отдельно стоящем жилом объекте.

Определение глубины

Такой показатель, как глубина шкафчиков, является весьма важным, так как именно он обеспечивает полноценное и максимально комфортное хранение необходимых вам на кухне предметов, например, комплектов посуды, и прочей же утвари. Так, стандартную величину в 20-40 сантиметров рекомендуется увеличивать, например, до 50.

Сегодня довольно просто сделать мебель на заказ, поэтому, вы можете отойти от стандартизированных норм в пользу менее тривиальных решений

Впрочем, если вы захотите, сможете оформить и шкафчики большей глубины, единственное, в этом случае нужно следить за тем, чтобы они не загромождали комнату.

Определение ширины

Стандартные показатели ширины кухонных шкафов могут варьироваться в виду наличия определенной разницы между этими конструкциями.

Таблица 4. Ширина шкафов различной конструкции

Описание конструкции Параметры
Одностворчатые шкафчики Такой показатель одностворчатого типа конструкций, как ширина в норме составляет от 30 до 50 сантиметров
Двухстворчатые шкафчики Для шкафов, имеющих по две створки, интересующий нас показатель будет составлять примерно от 60 до 100 сантиметров
Угловые конструкции Шкафы углового типа, как правило, производятся сами по себе шириной от 90 сантиметров. При этом, однако, ширина их фасадов рассчитывается согласно формуле равнобедренных треугольников, которую мы знаем еще со времен изучения геометрии в школе. Так, в нашем случае она будет равна 130 сантиметра.
Ширина верхних шкафов То, какой шириной будут характеризоваться верхние шкафчики, напрямую зависит от аналогичного показателя для нижних шкафчиков. Так в среднем данный показатель составляет от 30 до 100 сантиметров.
Фасады верхних угловых конструкций Такой показатель, как ширина, рассчитывающийся для верхних угловых шкафов, будет составлять около 85 сантиметров.

Правила эргономики кухни

Материалы изготовления кухонных шкафов

Материалы для изготовления должны быть прочными, практичными и долговечными. Для кухни характерны повышенная влажность, резкие изменения температуры, пар

Поэтому важно, чтобы шкафы были изготовлены из качественных материалов

Перечислим наиболее распространенные варианты:

  1. Дерево подходит для производства долговечных и стильных гарнитуров. Для производства выбирают натуральный массив вишни, ореха, дуба, ясеня, лиственницы сосны или березы. Дерево отличается красивым природным узором, теплотой, привлекательной расцветкой. Оно экологично и не содержит в себе вредных для здоровья формальдегидов. Недостаток дерева — дороговизна. Также для ухода за ним требуются специальные чистящие средства на основе парафина или воска.
  2. Мультиплекс — прочный и долговечный материал для изготовления кухонных шкафов среднего ценового сегмента. Отличается экологичностью и простотой обработки, из мультиплекса делают прямоугольные и шкафы с закругленными формами. Материал прост в уходе — требуется протирать гарнитур влажной салфеткой с каплей моющего средства.
  3. МДФ это древесно-волокнистая плита. Используется для изготовления кухонных гарнитуров и корпусной мебели. По качествам и экологичности не уступает дереву — прочный, износоустойчивый и крепкий. Не деформируется под воздействием пара и воды, сохраняет привлекательный внешний вид.
  4. ДСП это древесно-стружечная плита. Материал применяют для изготовления кухонь эконом-класса. Плиты просты в обработке, однако не отличаются экологичным составом — в нем присутствуют токсичные компоненты, которые в процессе эксплуатации испаряются в воздух и попадают в организм человека.

Пользуются популярностью комбинированные шкафы из нескольких материалов. Например, основание и боковые стенки изготовлены из дерева, а дверцы — из закаленного стекла. Такой вариант выглядит оригинально и украшает кухню.

Особенности

Дизайн кухни довольно сложно представить без основного элемента гарнитура, расположенного внизу, где обычно хранится основная часть продуктов, посуды и необходимых вещей. Это одна из задач, которую выполняют напольные шкафчики, представленные в большом многообразии. Подобные функциональные составляющие по конструктивным особенностям представляют собой одно-, двухдверные тумбы или изделия с выдвижными ящиками.

Располагают их под столешницей, иногда задняя стенка у такой мебели отсутствует. Помимо этого, отличает их от навесной или другой мебели значительная вместительность внутреннего пространства, а также массивность. Такая мебель способна вместить в себя габаритную кухонную утварь, мусорное ведро, запасы овощей, также напольные шкафы выступают в качестве подходящих корпусов для расположения внутри встраиваемой техники, раковины.

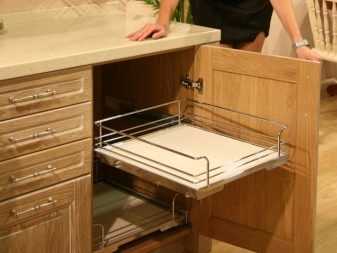

Особый интерес представляет многообразие внутреннего наполнения, поскольку за дверями удастся разместить не только привычные полки, но и выдвижные ящики, сетки, различные крепежные, выкатные и раздвижные системы. Внутри шкафов можно спрятать некоторые важные кухонные коммуникации.
