bezzhd.ruКак рассчитать фасад трапециевидного углового шкафа
Есть мебельщики, которые не озадачиваются расчетом фасадов угловых шкафов, а просто собирают корпус и уже по факту вымеряют размер проема. Такой подход многое упрощает, если под рукой имеются все материалы для последующего кроя нужных деталей. Но чаще всего, фасады заказывают «на стороне», в столярных мастерских или организациях, работающих с МДФ. А это значит, нужно выделить время на исполнение и определиться с размерами заранее, до самостоятельной сборки корпуса.
Рассчитать фасад углового шкафа кухни или обычного шкафа достаточно просто, если само изделие имеет правильную геометрическую форму с прямым углом. Тогда «работает» обычная математическая формула.

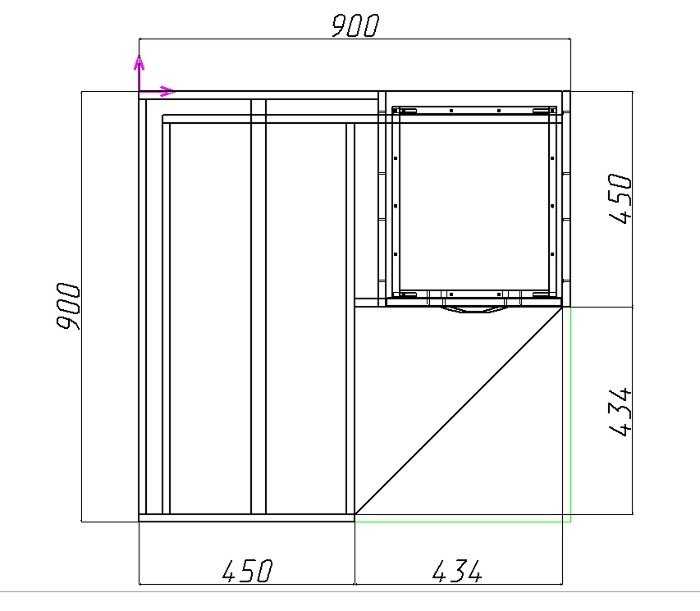

Рассмотрим на примере углового шкафа правильной формы, 900х900мм от угла с глубиной боковых стоевых 450мм.
- Не забываем учесть толщину боковой стенки. В случае ЛДСП она может быть 16мм или 18мм. (900-450)-16=434мм. В нашем случае оба катета равные.
- Возводим обе полученные стороны в квадрат и суммируем: 434х434+434х434=376712
- Извлекаем квадратный корень из полученного числа, округляем. Получилось 613мм.
613мм – это диагональ проема, согласно которой нужно рассчитать сам фасад. Величина больше 450-500мм, значит, фасада будет два. Цельная дверь получится слишком тяжелой и может выдернуть петли из стоевой своим весом.
Если бы фасад был цельный и толщиной приблизительно той же, что и корпус (16-18мм), то можно было отнять от габаритов только толщину закатки. Если кромиться полотно двери будет ПВХ 2мм, то -4мм от ширины соответственно.
Но поскольку на рассматриваемом шкафу два фасада, нужно оставить еще 2мм на «свободный ход», чтобы двери не шаркались друг о друга, и их можно было отрегулировать при неровных полах. Соответственно ширина каждой из них будет: (613-2)/2-4=301мм (с округлением). Если ПВХ кромки не будет и речь идет о готовых фасадах МДФ или массив, то ширина их будет 305мм.
Уточнения по расчету
Итого получаем: Два фасада в чистовой размер шириной 305мм, под закатку ПВХ 301мм.
Расчет верен для фасадов с толщиной, соразмерной толщине боковин. Для более массивных фасадов с утолщением по периметру зазор будет намного больше, вплоть до 10мм. В этом можно убедиться, прорисовав в масштабе и попробовав «открыть» фасад. При недостаточном зазоре его толщина будет мешать полному открытию, помехой послужат боковые стоевые.
Виды и правила выбора кухонных моек для угловых тумб
Выбрать кухонный угловой шкаф под мойку — это только половина дела
- способ монтажа;
- форму и размер раковины;
- оснащение, количество секций;
- материал, из которого сделана мойка.
Способы монтажа угловой кухонной мойки
В зависимости от способа монтажа мойки бывают:
- накладные — самый простой метод: раковину устанавливают в специальное углубление с бортиками. При этом размер мойки должен точно совпадать с параметрами мебели;
- врезные — мойка помещается в предварительно вырезанное отверстие, соответствующее ее размерам. Стыки между корпусом мебели и раковиной закрывают прокладкой из резинового уплотнителя или силикона;
- подстольные — вариант накладной мойки, в котором чаша устанавливается не сверху, а снизу столешницы и поддерживается специальной конструкцией;
- интегрированные — это самый дорогой, качественный и надежный способ монтажа, при котором раковина и столешница изготавливаются из одного материала и составляют единое целое. В таком комплекте нет зазоров и стыков. Из-за высокой стоимости такие изделия делают по индивидуальному заказу.
Формы и размеры кухонных моек для углового шкафа
Традиционные размеры моек составляют:
- 50х50 см;
- 40х50 см;
- 50х60 см;
- 60х60 см.
Их глубина может варьироваться от 15 до 25 см. Если на кухне нет посудомоечной машины, лучше всего выбирать изделие поглубже — от 16 см., в нем удобнее мыть высокие кастрюли, тарелки и другие емкости.
Многие производители предлагают раковины и нестандартных размеров, правда мебель под них придется делать под заказ.
Форму раковины выбирают, исходя из личных предпочтений. Современные мойки могут быть квадратными, прямоугольными, овальным, круглыми и даже ассиметричными. Но практичнее всего оказались прямоугольные и квадратные варианты со сглаженными углами — в них можно мыть практически любую посуду. Не рекомендуется приобретать раковину с острыми внутреними краями — там будет скапливаться грязь, которую тяжело отмыть.
Оснащение кухонных моек
Большинство хозяек привыкло к классической одиночной чаше. Если позволяет площадь, можно использовать многосекционную мойку — конструкцию с двумя и более отделениями. Она позволяет выполнять сразу несколько действий. Например, одновременно мыть посуду и фрукты, размораживать продукты и хранить аксессуары.
Количество чаш обычно составляет не более пяти, чаще всего встречается вариант с двумя отделами.
Хорошо, если мойки будет оснащена специальными крыльями — боковыми рифлеными поверхностями для сушки посуды.
Из чего изготавливают угловые мойки
- нержавеющую сталь — материал эконом-класса, отличающийся высокими эксплуатационными характеристиками. Единственный недостаток — шум при мытье;
- искусственный камень — изделия из него долговечны, не издают шума и смотрятся эффектно;
- натуральный камень — очень дорогой и тяжелый материал. Используется в основном для создания люкс-интерьеров по индивидуальным заказам.
Изготовление своими руками
Изготовить угловой шкаф не сложнее обычного. Даже материалы используются те же:
- для корпуса подойдут ламинированные плиты ДСП или МДФ. При этом не стоит забыть про специальную кромку ПВХ, которая будет закрывать все торцы — это спасет угловой модуль от влаги и дальнейшего разбухания;
- в качестве дверцы можно взять те же ДСП, МДФ либо присмотреться к массиву и акрилу;
- столешница может быть выполнена из различных материалов — ДСП с пленкой или шпоном, искусственный камень или постформинг. Натуральный камень может оказаться слишком тяжелым для такого основания;
- в углу чаще всего устанавливаются врезные мойки. Они могут быть выполнены из искусственного камня или нержавеющей стали.
Рассмотрим характеристики некоторых материалов.
| ЛДСП | Для изготовления плиты ЛДСП используются древесные отходы, клей и пластиковая пленка. Не всегда подобный материал отличается экологичностью, поэтому чаще всего от его использования на кухне отказываются в пользу МДФ. |
| МДФ | Этот материал уже дороже, но и качественнее. Используются древесная стружка, которая прессуется под вакуумом. Плита снова может быть покрыта пластиком, постформингом, шпоном или обычной краской. |
| Массив | Самый экологичный материал. Но практичность сильно зависит от качества распила, обработки, просушки и подгонки. Обрабатывается лаком с целью защиты от перепадов влажности и температур. |
| Камень | И натуральный, и искусственный камень считаются прочным материалом, которому не страшны перепады температуры, влажности и даже механические воздействия. Но у искусственного аналога есть два преимущества — более простой уход и легкий вес. В любом случае, это не бюджетные варианты. |
Затем необходимо определиться со следующими характеристиками:
- системой хранения и общими размерами;
- типом мойки;
- количеством необходимых полок и механизмом закрытия дверцы.
Далее, основываясь на чертежах выше, необходимо спроектировать будущий угловой шкаф, а также сделать выпил под проводку и фильтры, если необходимо.
Лучше озаботиться этим до сборки, так как в таком случае есть возможность все оклеить кромкой, избежав разбухания материала. Если кромки не осталось, то торцы можно обработать силиконом или герметиком. Так же поступают с вырезом под мойку.
Для сборки углового шкафа лучше использовать евровинты, или конфирматы. Размеры саморезов:
- 4х20 — для ножек;
- 3,5х16 — для мебельных петель.
Изготовить угловой шкаф под мойку самостоятельно не так уж и затруднительно, но этот процесс требует внимания и сосредоточенности.
Особенности конструкции
К положительным параметрам использования углового шкафа относится:
- за счет его применения значительно увеличивается полезная площадь комнаты, так как установка осуществляется в месте, которое не применяется для каких-либо других целей или монтажа иных предметов обстановки;
- хотя зрительно кухонный напольный шкафчик, предназначенный для угла, обладает небольшими размерами, на самом деле он отличается прекрасной вместительностью и многофункциональностью, так как оснащается разными полочками, ящичками или отсеками для хранения разнообразных продуктов или посуды;
- размеры кухонных шкафов могут быть разными, что дает возможность выбрать оптимальный вариант для помещения;
- для оформления фасада могут использоваться различные методы, поэтому они могут оснащаться разным декором или вовсе создаваться из стекла, что положительно влияет на внешний вид кухни;
- если выбирается угловая кухня, то в состав кухонного гарнитура уже входят угловые шкафчики для установки на полу или для навешивания на стену, поэтому они идеально сочетаются с другими элементами;
- на кухне такая конструкция всегда смотрится интересно, гармонично и стильно.
К другим особенностям такой мебели относится:
- угловая конструкция оснащается дверками или создается без них, причем в открытых моделях надо хранить только привлекательную и красивую посуду;
- форма такого шкафчика может быть треугольной, трапециевидной или Г образной, причем выбор зависит от предпочтений владельцев недвижимости;
- определенные модели оснащаются выдвижными ящичками, в которых могут храниться мелкие предметы, поэтому сочетается компактность конструкции с хорошей вместительностью;
- обычно нижний элемент используется под мойку;
- нередко в такой шкаф может вмонтироваться различная крупная бытовая техника, что позволяет эффективно пользоваться ею на кухне;
- для украшения фасада могут применяться разные способы, например, используется нанесение рисунка пескоструйным аппаратом или обивка кожей или тканью;
- нижние элементы могут оснащаться ножками или выпускаться без них, причем в первом случае обеспечивается легкость уборки комнаты.
Интересными считаются шкафчики, оснащенные карусельными полками, так как они являются идеальным решением для хранения посуды.
Советы по обустройству Г-образной кухни
Советы дизайнеров и других специалистов помогут сделать правильные чертежи, учитывая особенности Г-образной мебели:
нужно максимально задействовать угол. Часто в задней части угловых шкафов место не используется по причине сложного доступа. Для этого лучше применять многофункциональную фурнитуру в виде выдвижных корзин, этажерок или каруселей в несколько этажей для хранения;
можно сделать монтаж раковины или плиты в угол. Такое решение очень удобно, но надо использовать трапециевидный шкаф — он идеально подойдет. Раковину лучше покупать с крыльями врезного вида, а над ней ставить сушку для посуды;
- сужение одной стороны мебели полезно для экономии места. На небольшой кухне лучше делать одну боковину под стандартную тумбу на 60 см. Особенно удобен вариант для узкого прохода в помещение;
- проход можно освободить при помощи скошенного угла тумбы. Вариант подойдет для очень малых или узких комнат, поэтому боковую часть делают скошенной для свободного доступа;
лучше устанавливать как можно меньше навесных шкафов. Это решение визуально сделает мебель менее громоздкой и облегчит небольшое помещение. Достаточно просто убрать на одной стене шкафы, заменяя их полками. Для хранения подойдет многоярусная конструкция, встроенные в цоколь ящики, блок на одной стенке из шкафа-пенала или монтаж гарнитура до потолка;
использование подоконника может стать хорошим лайфхаком для очень маленькой площади. Он станет частью Г-образной мебели и будет экономить место. Под столешницей удобно делать тумбы, оконный проем можно соединить с рабочей частью, но необходимо продумать отверстия для отвода тепла от радиатора под окном. Подоконник получится использовать в качестве обеденного стола или барной стойки;
обеспечить большую вместительность удается блоком из пеналов. На одной стороне гарнитура делаются подобные шкафы, в которых удается хранить много кухонного инвентаря. Дополнительно в них встраивается техника;
- желательно использовать островной стол для большой площади. Г-образная мебель на просторных кухнях отлично дополняется островком посередине. Это не просто красиво, но и функционально;
- в кухне-студии лучше делать угловую мебель не вдоль стен, а полуостровом, чтобы обеспечить зонирование пространства.
После создания эскиза, подбора фасадов, определения расположения приборов и розеток можно заказать мебель. В дальнейшем модули нужно собрать самостоятельно по инструкции или поручить дело профессионалам.
Кухню мечты спроектировать самостоятельно довольно просто, работа требует времени, но экономит деньги. Достаточно знать особенности, посмотреть фото готовых вариантов и сделать план с учетом индивидуальных особенностей помещения. Это видео поможет сделать все максимально точно:
- 12
- 1
- 3
Примеры кухонных гарнитуров с размерами ?
Построение и проектирование кухни всегда отталкивается от габаритных размеров помещения. После того, как на чертеже уже размещены все стратегические объекты (трубы, розетки, выступы и пр.), можно приступать к расположению шкафов под бытовую технику. Далее следует размещать стандартную мебель, и только затем – нестандартные конструкции.
Готовые проекты прямых кухонь ?
Разрабатывая собственный чертеж кухни, можно опираться на готовые проекты кухонь с размерами, соотнося при этом реальные габариты помещения с указанными в эскизе.
Стандартный кухонный гарнитур с размерами:
Чертеж прямой кухни с нестандартными шкафами:
Варианты чертежей угловых гарнитуров ?
Чертеж угловой кухни рекомендуется начинать прорисовывать с нижнего углового шкафа. Далее расставляют мебель с бытовой техникой, а потом рассчитывают нестандартные тумбы.

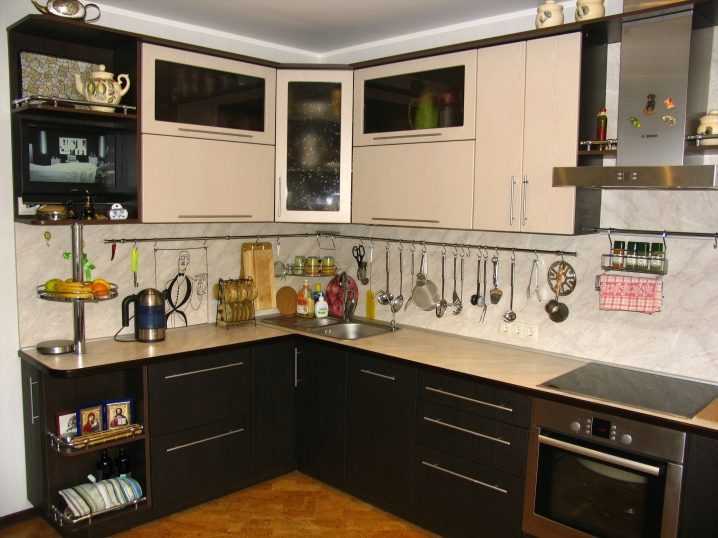

Стандартная угловая кухня с размерами:
Стандартная угловая кухня с размерами
Проектирование кухни с трапециевидным угловым элементом:
Проектирование кухни
Чертежи угловой кухни нестандартного размера:
Деталировка основных кухонных шкафов: чертежи и размеры
Важно!
- Расчет деталировки производится с учетом толщины ДСП.
- Стандартная толщина ЛДСП для изготовления кухонной мебели – 16 и 18 мм.
- Нижние кухонные ящики устанавливаются на регулируемые опоры высотой 10 см.
- Опорную планку (нижний цоколь) рекомендовано изготавливать цельной – неразрывной под весь кухонный гарнитур.
- Приведенные ниже деталировка и чертежи кухни рассчитаны под ДСП 16 и столешницу 28 мм.
- Высота нижнего яруса – 850 мм с учетом столешницы, верхнего – 720 мм.
Шкаф под встраиваемую духовку ?
Чертеж тумбы: 600х500
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х568 | 1 |
| Полка | 500х568 | 1 |
| Нижний цоколь | 100х600 | 1 |
Тумба под мойку ?
Ширина тумбы варьируется в зависимости от длины мойки.
Чертеж кухонного шкафа под мойку 800 мм
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х768 | 1 |
| Верхний цоколь (поддерживающая царга, планка) | 80х768 | 2 |
| Нижний цоколь | 100х800 | 1 |
Шкафчик с выдвижными ящиками ?
Ширина варьируется согласно обусловленным размерам помещения или пожеланиям заказчика.
Эскиз тумбы с 4-мя выдвижными ящиками, размер 400х500
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х368 | 1 |
| Боковые планки выдвижного ящика | 140х500 | 16 |
| Нижний цоколь | 100х400 | 1 |
Нижняя тумба с распашными фасадами ?
Размер можно варьировать по ширине в пределах 300…1000 мм.

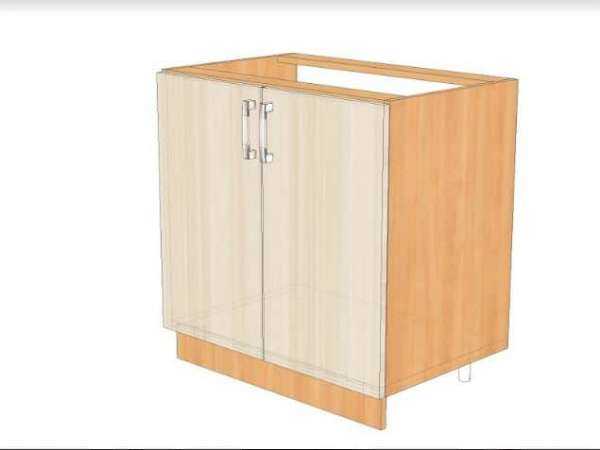

Чертеж кухонного шкафа с двумя дверками, ширина 600
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х568 | 1 |
| Полка | 500х568 | 1-2 |
| Нижний цоколь | 100х600 | 1 |
Угловой шкафчик: два варианта ?
Эскиз Г-образной угловой секции 900х900
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 90? | 2 |
| Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 90? | 1 |
| Нижний цоколь | 100х420 | 2 |
| Вертикальный цоколь | 100х806 | 2 |
Чертеж нижней угловой тумбы в форме трапеции 900х900
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 45? | 2 |
| Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 45? | 1 |
| Нижний цоколь | 100х600(обрезать «по месту») | 1 |
| Вертикальный цоколь | 150х806 | 1 |
Шкаф под телескопическую вытяжку ?
Ширина шкафа варьируется в зависимости от ширины вытяжки, высота рассчитывается относительно размеров,рекомендованных производителем бытовой техники.
Проект навесного кухонного шкафчика под стандартную телескопическую вытяжку 600 мм
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша | 300х568(вырез под гофру) | 1 |
| Полка | 300х568(вырез под гофру) | 1 |
Навесной шкафчик с распашными фасадами ?
Чертеж верхнего ящика с распашными фасадами 800х720
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 300х768 | 2 |
| Полка (отсутствует в шкафу с сушкой под посуду) | 300х768 | 1-2 |
Навесной угловой шкафчик: два варианта ?

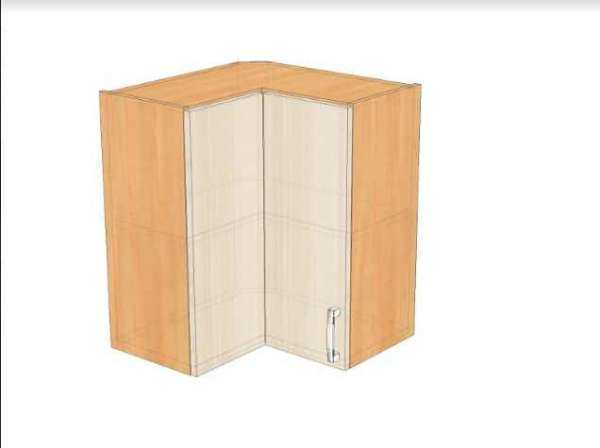

Чертеж углового Г-образного шкафа 600х600
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 584х584с зарезкой под угол 90? | 2 |
| Полка | 584х584с зарезкой под угол 90? | 1-2 |
| Стягивающий вертикальный цоколь | 150 х 688 | 1 |
Эскиз трапециевидного углового верхнего шкафа 600х600
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 584х584с зарезкой под угол 45? | 2 |
| Полка | 584х584с зарезкой под угол 45? | 1-2 |
| Стягивающий вертикальный цоколь | 150 х 688 | 1 |
Виды
Один из самых распространённых видов кухонных угловых шкафов — Г-образный вариант. А популярен он, потому что имеет существенное преимущество перед другими – он оснащен «троллейбусными» дверцами, открыв которые, вам становится доступным все внутреннее пространство. Рациональнее всего использовать такой угловой шкаф под мойку, так как обычно все коммуникации располагаются в углу. Согласитесь, что это удобно, ведь вам не придется затрачивать время и деньги, чтобы перенести их в новое место.
Прямой угловой шкаф устанавливают не так часто, ведь он имеет только одну дверцу. А та часть шкафа, которая скрывается за стенкой, обычно труднодоступна, что не совсем удобно. Конечно, если вы готовы к дополнительным тратам, то можно установить дополнительную фурнитуру, чтобы извлекать содержимое шкафа наружу.
Подвесной угловой шкаф целесообразно установить прямо над мойкой. Конструкция такого шкафа похожа на конструкцию напольного. Именно подвесные шкафы больше всего подходят для сушки посуды.
Угловой шкаф-пенал станет идеальным решением, если площадь вашей кухни очень мала и важен каждый сантиметр. В узких шкафах-пеналах можно хранить как посуду, так и любую малогабаритную технику, например, микроволновую печь или кофемашину
Высокие шкафы-пеналы с дверцей помогут сделать незаметным холодильник, если вы не хотите, чтобы он обращал на себя лишнее внимание
Угловые шкафы-витрины со стеклом и полками очень удобны, чтобы хранить в них посуду. Особенной популярностью сейчас пользуются модели со светодиодной подсветкой, которая выгодно подчеркнет красоту стекла. Правильно расположенная подсветка создаст на вашей кухне атмосферу спокойствия и уюта.
