Расчет дверей шкафа-купе: правила и формула вычислений ширины и высоты

Как сделать шкаф-купе своими руками: чертежи и этапы устройства

Можно сделать гарнитур самостоятельно, но для этого потребуются знания об особенностях проектирования. Шкафы-купе не так легко изготовить своими руками даже если есть описание, чертежи и пошаговая инструкция. Но не спешите расстраиваться. Рассмотрим все тонкости рабочего процесса.

Замеры помещения и расчёт размеров встроенного шкафа-купе своими руками

Особенно важно выполнить точные замеры. Сначала эскиз лучше набросать на бумаге, а на нем отметить все размеры

Выполнить проектирование и расчет дверей-купе поможет программа «Аристо».

Варианты размещения и размеров мебельной конструкции

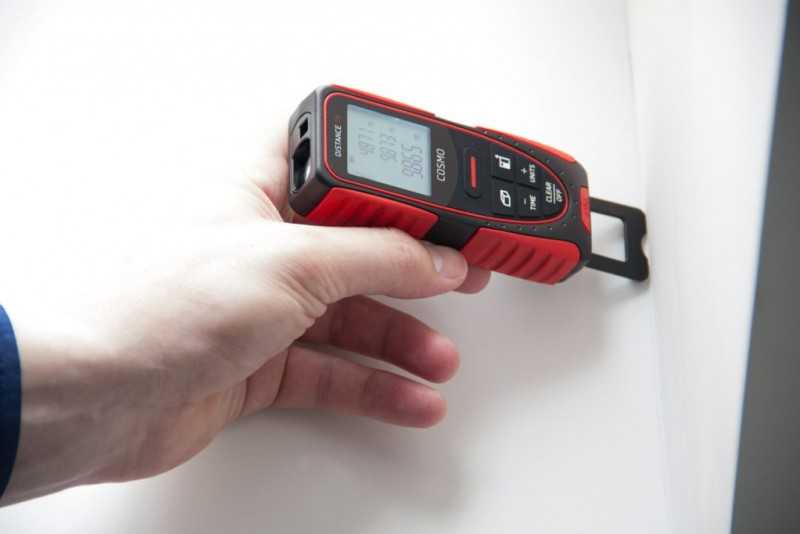

Необходимо выполнить следующие измерения:

выполняются замеры на расстоянии 15?20 см от задней стены;
на расстоянии 30 см от первых замеров выполняются вторые;
нужно измерить расстояния до выступов, дверных проемов и розеток;
важно измерить расстояние от пола и до потолка;
выполняются расчеты габаритов шкафа;
из всех полученных значений стоит выбрать наименьшее. Это позволит вычислить ширину будущей конструкции;
необходимо учитывать и значение погрешности, на которую оказывает влияние кривизна стен, количество точек замеров и устройство шкафа.. Варианты встроенных моделей

Варианты встроенных моделей

Чтобы рассчитать глубину шкафа необходимо вычислить полезное пространство, а также учесть максимально допустимые размеры. 100 мм нужно учитывать при планировании раздвижной системы для шкафов купе. Высота мебели должна быть на 100 мм меньше, чем расстояние от пола до потолка.

Чертеж встроенного гарнитура

Распил и фурнитура

Перед тем, как самому сделать шкаф-купе, сначала нужно написать перечень всех деталей на листке. Со списком можно обратиться в цех, где сделают раскрой и порежут материал. Сделать распил можно и самостоятельно, но это более сложный вариант. Необходимо разложить детали и рассчитать количество листов ЛДСП.

Важно подобрать качественную фурнитуру, от этого зависит правильная регулировка дверей шкафа-купе. Двери не должны заклинивать и съезжать

Системы скольжения состоят из профиля и скользящей опоры. Роликовые механизмы могут быть осевыми или на подшипниках.

Комплектующие для шкафа-купе

Выбор наполнения шкафа

Внутреннее наполнение помогает решить и какой будет компоновка. Не стоит секцию для верхней одежды размещать по центру, так как влага от нее может распространиться в стороны. Лучше расположить этот отсек сбоку. Ящики для постельного белья не рекомендуется размещать сразу над полом.

Вариант наполнения конструкции

Как правильно скомпоновать элементы и как собрать шкаф-купе своими руками можно посмотреть в видео ниже:

Watch this video on YouTube

Количество и размеры дверей, направляющие, ролики для шкафа-купе

Выбирая направляющие для шкафа-купе, особое внимание уделите материалу их изготовления. Самую низкую стоимость имеет пластиковый профиль, но он отличается небольшой надежностью и малым сроком службы

Лучшим решением будет использование комбинированных рельсовых направляющих, в которых опорная поверхность для роликов из металла.

Самодельные ролики

Стальной профиль для дверей-купе обладает повышенной надежностью. Из алюминия делаются рельсовые опоры для мебели известных брендов.

При планировании дверей нужно рассчитать ширину створок. При этом в закрытом состоянии должна быть видна одна ручка, но она не должна закрывать дверное полотно.

Варианты профилей

Ролики делают из металла, так как пластик не отличается прочностью. Ролик содержит шарикоподшипниковый внутренний механизм, позволяющий свободно перемещать двери в горизонтальном направлении.

Сборка шкафа и двери купе своими руками

Предлагаем вам ознакомиться с процессом сборки шкафа-купе своими руками в таблице ниже:

Фото	Описание работ
	Чтобы выполнить сборку шкафа-купе необходимо нанести разметку. Нужно отметить габариты шкафа по ширине и место расположения вертикальной стойки. Отмечаются высоты, на которых будут фиксироваться полки.
	Сверлим отверстия для дюбелей.
	Профиль надевается перед монтажом.
	Устанавливаем вертикальную стойку.
	Наносим разметку для антресольной полки и устанавливаем её.
	Устанавливается боковая стенка.
	Выполняется разметка под полки и их установка.
	Размечается по размеру и устанавливается штанга для одежды.
	Устанавливаются фальш-панели.
	Одна панель фиксируется в нижней части.
	Крепится опорная верхняя часть.
	С помощью шурупа фиксируется нижняя направляющая.
	Аналогично крепится и верхняя направляющая.
	Монтируются двери.

Более наглядно процесс представлен в этом видеоролике:

Watch this video on YouTube

Сборка и установка створок шкафа купе

Собирать конструкцию нужно на ровном столе или на полу, предварительно оперев обо что-то (деревянный брус).

Общий алгоритм сборки:

Напилить профиля;
Набить верхнюю рамку (аккуратно постучать резиновым молоточком);
Набить нижнюю рамку;
Выровнять горизонты (выступ вставки 7 мм);
Установка ручки (7 мм отступ);
Надеть ручку и боковую ручку;
Стянуть раму;
Вкрутить вверху винт;
Установка роликов и уплотнителей;
Установка зеркальных вставок.

Вставки с покрытием (пленкой) по краям должны закругляться, если они будут под прямым углом – пленка может повредиться.

Алгоритм установки:

В установленный верхний направляющий механизм вставляем створку.
Устанавливаются ролики в нижний трек.
Дверь регулируется по горизонтали и вертикали.
Установить остальные части: от дальних к ближним.
Если фасад перекосило: отрегулировать при помощи ключа (шестигранного) прикрутить ролик. По стрелке часов – приподнять, против – опустить.

Полезная информация о расчёте и установке дверного полотна шкафа купе:

Как рассчитать стоимость шкафа по размерам деталей

Из каких расходов складывается стоимость шкафа?

Корпус. Расход листового материала – ДСП и ДВП – подсчитывается при составлении карт кроя. Также необходимо подсчитать количество кромки для оклейки видимых торцов.
Фасады. Чаще всего рассчитывается квадратура фасадов, поскольку большинство производителей мебельных фасадов озвучивают стоимость за квадратный метр.
Крепеж. В мебельном производстве с изготовлением под заказ редко точно подсчитывают стоимость мелкого крепежа (метиз) в виде конфирматов, саморезов, гвоздей, полкодержателей и т.д. Обычно «покрывают» эти расходы, накидывая 10% на стоимость листового материала. Или формируют примерный комплект метиз на одну секцию, 100-150 рублей. К примеру, в рассматриваемом для расчетов шкафу – 2 секции. Значит, на мелкий крепеж достаточно заложить сумму в 200-300 руб.
Фурнитура. Помимо крепежа, с помощью которого соединяется вся конструкция шкафа, требуется покупка функциональной и лицевой фурнитуры (о видах комплектующих можно прочитать здесь).

Составление карт кроя

После того, как список деталей для изготовления шкафа своими руками составлен, нужно рассчитать, сколько листов ДСП понадобится для этого. Формат ДСП может быть разным – соответственно, разнится и стоимость за лист, и расход материала. Это может быть 2750х1830, 2440х1830 и т.д.

Можно установить специальную мебельную программу раскроя (например, любую версию Cutting) и вбить размеры деталей с указанием количества в отведенные ячейки формы. Будьте внимательны и не «переворачивайте» детали, сначала записывается длина, потом ширина.

Одно нажатие и программа выдаст вариант расположения деталей на листах ЛДСП заданного вами размера.

Впрочем, для шкафа составить карты кроя можно и вручную. Поскольку все основные детали идут одной ширины, равной глубине шкафа, сделать это не так уж сложно.

Вычерчиваются заготовки, в масштабе листа ЛДСП. Поскольку лист приходится обрезать по краю (нередко внешние торцы сбиты) и пил имеет свою ширину, размеры требуется округлять. Например, до 2400х1800 при 2440х1830.

Затем лист «распускается» по длине на ширину заготовок.

В полученные полосы «раскладываются» детали. Сначала самые длинные (боковины, перегородки), затем на остатки короткие (полки).

«Невидимые» детали можно вращать (располагать поперек), для минимизации расходов. Например, ребра жесткости, детали ящиков, усилители дна и т.д.

Подсчет количества кромки

Ламинированное ДСП после распила имеет необработанные торцы. Все видимые оклеивают кромкой: меламиновой или ПВХ разной толщины. Первую можно наклеить с помощью утюга, в домашних условиях. Кромка ПВХ более трудоемка в наклейке, как правило, для этого требуется специальное оборудование.

И та, и другая кромка продается метражом. Работа по наклейке также оценивается по количеству погонных метров. Значит, для расчета стоимости (как закупки, так и наклейки) требуется знать погонаж.

Сделать это довольно просто. Закатываются кромкой только видимые торцы. А в шкафу «видны» только внешние края деталей. Для простой конструкции, имеющей внутри только полки и перегородки, достаточно сложить все длины деталей, чтобы получить искомую величину.

К полученной цифре добавляется кромка по глубине шкафа (от боковин) и деталей выдвижных ящиков.

11,41+0,6*2=12,61 (м.п.)

Общее значение увеличивается на 10%, поскольку при оклейке кромка разрезается с запасом, и округляется в большую сторону до целого числа.

12,61*1,1=13,87 округляем до 15 м.п.

Составление общей сметы на закупку материалов и фурнитуры

Обычно это делают также с помощью excel. В табличную форму входят наименования материалов корпуса, фасадов, перечень фурнитуры, комплектующих и метиз, с указанием требуемого количества и закупочной стоимости.

№8. Производитель

Имя производителя – немаловажный фактор при выборе шкафа-купе. На сегодняшний день крупные компании предлагают как готовые изделия, так и предоставляют возможность изготовить шкаф-купе на заказ. Остановимся на самых крупных и зарекомендовавших себя компаниях.

STANLEY

Один из самых крупных российских производителей мебели и шкафов-купе. Ведется изготовление на заказ из самых качественных материалов, можно изготовить встроенные, угловые и корпусные шкафы. Размеры шкафов могут быть совершенно любыми, двери исполняются с фотопечатью, с витражами, с пескоструйным рисунком. В независимости от размера, модели и цены, качество остается на высоком уровне.

Komandor

Эта компания уже более 20 лет работает на отечественном рынке, производит мебель из самых прочных материалов, по строгим европейским стандартам. Производство сертифицировано по ISO 9001:2000. Среди всего ассортимента производителя важнейшую роль занимают шкафы-купе, для изготовления которых используют разные типы профилей, разный дизайн плит, стекол и зеркал. Кроме того, используется запатентованный долговечный ролик.

Mr.Doors

Еще один крупный и известный производитель шкафов-купе. Компания наладила сотрудничество с европейскими производителями механизмов и некоторых материалов, поэтому может похвастаться высочайшим качеством изготавливаемых изделий. Возможности производителя широчайшие, любой заказчик может получить тот шкаф-купе, который будет наиболее удобным и функциональным конкретно для него.

ARIANI

Компания отлично себя зарекомендовала, так как сумела сочетать в своей продукции европейское качество, отечественные цены и максимальный уровень удобства. Материалы и фурнитура поставляются проверенными компаниями из Германии, Турции и регионов России, на заказ может быть изготовлен шкаф с любыми параметрами.

FlashNika

Компания FlashNika предлагает вашему вниманию качественную мебель от украинского производителя по доступной цене. Изготовитель мебели довольно долго занимается своим делом, что дает некую долю уверенности в качестве изделия.

Вот несколько причин, по которым стоит обратить внимание на мебель от производителя FlashNika:

качество. Вся мебель делается из качественного ламинированного ДСП, который производится в Германии, что говорит о стойкости шкафа-купе от FlashNika;
доступность. С учетом того, того мебель производится в Украине, вы платите только за изделие, а не за транспортировку. Плюс, это ускоряет доставку, что не может не радовать;
большой ассортимент. В каталоге компании FlashNika представлено огромное количество встроенных шкафов-купе, среди которых каждый найдет ту модель, которая идеально подойдет под любое помещение;
возможность изменить изделие под себя. Вы можете выбрать другой цвет каркаса, изменить тип двери, или заменить фурнитуру

Если все же вы не нашли ничего, что могло бы удовлетворить ваши мебельные потребности, то можете заказать встроенный шкаф-купе по индивидуальному дизайну на нашем сайте. Мебель под заказ всегда пользовалась особым спросом.

Заказывая встроенный шкаф-купе вы получите:

уникальную мебель, подобной не будет ни у кого;
качество. Заказывая мебель по уникальному дизайну, вы сами выбираете материал, фурнитуру и всю начинку, которая будет в шкафу;
идеально подходящее вам изделие.

Определение высоты и ширины двери

Начинают расчеты двери с вычисления ширины проема шкафа и его высоты.

Рассчитывается высота двери по вертикали с помощью формулы:

Высота двери купе = ВП (высота проема) — 40 мм.

Замеры габаритов проема осуществляются в нескольких точках. Уменьшение протяженности верхней направляющей на 10 мм при высоте внутреннего пространства верхнего профиля в 45 мм позволяет идеально заводить дверь в Ш-образный верхний трек и не допускать выхода роликов из полозьев. Приемлемая величина перепадов высоты не более 15 мм. Чтобы двери не скатывались, пол должен быть ровным.Либо ножки шкафа отрегулированы.

При установке дверей важно, чтобы проем шкафа был полностью закрыт. Для этого сдвижные двери монтируются внахлест с расстоянием друг от друга не более чем ширина профильной ручки

Количество перехлестов может быть таким же, как и число панелей. Вычисляется их ширина согласно следующим расчетам:

Для двухдверного шкафа. Ширина = (Шп + 26) : 2, где Шп — это ширина проема.
Для трехдверного шкафа. Ширина = (Шп + 26 * 2) : 3.

В формулу просвета двери-купе можно также вводить показатели щетки отбойника, с учетом величин, взятых по обеим сторонам панелей. При наличии же симметричной ручки, схема расчета по своим числовым показателям будет несколько отличаться от стандартной. В данном случае ширина сечения с 26 измениться на 32 мм.

Максимальная длина шкафа-купе

Нередко при обустройстве гостиных, спален и прихожих планируют большой шкаф-купе во всю длины комнаты, от стены до стены. Нередко он представляет собой единую конструкцию. Но чаще всего «стыкуется» из двух или трех отдельных шкафов-купе.

Например, большая часть шкафов-купе производится из ламинированного ДСП. Основная масса производителей выпускает ЛДСП в листах максимального размера 2750х1830, у Egger есть больший формат – 2800х2070. То есть технически, сделать полностью корпусный шкаф-купе, с единой крышей можно максимальной длины как раз 2700-2800мм. С помощью боковых открытых полок, скошенных углов и другого оформления можно «добавить» корпусному шкафу длины до 3-3,5 метров и при этом он будет «цельным».

Раздвижные межкомнатные двери

В последнее время большую популярность обрели двустворчатые межкомнатные раздвижные конструкции, главным преимуществом которых являются экономия места.

Установить их можно самостоятельно, для этого необходимо приобрести:

Дверное полотно.
Раздвижной механизм.
Ручки.
Замок (при необходимости).

Уже этого набора достаточно для установки. Чтобы новые межкомнатные двери смотрелась привлекательнее, следует задуматься над заменой и других деталей:

Дверная коробка (понадобится рейка).
Наличники.
Планка для раздвижной системы.

Установка начинается с подготовки дверного полотна: сначала по центру болгаркой делается небольшая прорезь (она служит упором дверей), со всех сторон прикручиваются ролики, устанавливается замок, крепятся ручки. Затем необходимо установить раздвижной механизм в дверной проем

Обратить особое внимание на длину направляющей, при необходимости подогнать по размеру, рассчитать правильно высоту установки

В трёхмиллиметровый зазор крепится резиновый упор, верхний и нижний ограничители.

Работу желательно проводить после замены дверной коробки: она делается из рейки, укрепляется пеной, устанавливаются наличники. Если межкомнатные двери с замком – то на месте одного из наличников ставится брус, где будет расположена часть замочного механизма. Коробку можно оформить также камнем, ламинатом, под дизайн помещения, чтобы межкомнатные двери выглядели гармонично.

Подготовка к расчётам

Прежде чем начать использовать формулы для расчёта, необходимо получить точные значения проёма. Для этого потребуется рулетка нужной длины, а также стремянка или строительные леса. Замеры лучше всего проводить вдвоём, иначе возникают сложности с определением значений, когда измерение проводится на весу. Для одного человека понадобится лазерный дальномер.

Часто в проёмах присутствуют незаметные для глаза нарушения, поэтому для каждого значения проводится три замера.

Последовательность измерения дверного проема

Ширина:

На уровне пола;
Проёма под потолком;
Проёма по центру.

Высота:

Высота рядом с левой стенкой;
Рядом с правой стенкой;
Посредине.

Как сделать шкаф-купе своими руками: чертежи и этапы устройства

Замеры помещения и расчёт размеров встроенного шкафа-купе своими руками

Выполнить проектирование и расчет дверей-купе поможет программа «Аристо».

Необходимо выполнить следующие измерения:

Распил и фурнитура

Выбор наполнения шкафа

Как правильно скомпоновать элементы и как собрать шкаф-купе своими руками можно посмотреть в видео ниже:

Watch this video on YouTube

Количество и размеры дверей, направляющие, ролики для шкафа-купе

Сборка шкафа и двери купе своими руками

Предлагаем вам ознакомиться с процессом сборки шкафа-купе своими руками в таблице ниже:

Фото	Описание работ
	Чтобы выполнить сборку шкафа-купе необходимо нанести разметку. Нужно отметить габариты шкафа по ширине и место расположения вертикальной стойки. Отмечаются высоты, на которых будут фиксироваться полки.
	Сверлим отверстия для дюбелей.
	Профиль надевается перед монтажом.
	Устанавливаем вертикальную стойку.
	Наносим разметку для антресольной полки и устанавливаем её.
	Устанавливается боковая стенка.
	Выполняется разметка под полки и их установка.
	Размечается по размеру и устанавливается штанга для одежды.
	Устанавливаются фальш-панели.
	Одна панель фиксируется в нижней части.
	Крепится опорная верхняя часть.
	С помощью шурупа фиксируется нижняя направляющая.
	Аналогично крепится и верхняя направляющая.
	Монтируются двери.

Более наглядно процесс представлен в этом видеоролике:

Наполнение шкафа-купе

Редакция uznayvse.ru советует при расчете размеров шкафа-купе производит замеры тщательно и неоднократно, если возникли какие-то сомнения.

Данная статья – практичное руководство по расчету деталей шкафа купе стандартного размера. Доступная форма изложения и советы дизайнера-конструктора помогут избежать распространенных ошибок.

Шкаф купе стандартного размера – это, в принципе, любой шкаф, детали которого при раскрое помещаются в лист ЛДСП. Если же хоть одна деталь превышает габаритный размер плиты, мебель автоматически переходит в разряд нестандартной.

Шкаф, который мы вместе с вами начали проектировать в первых двух частях статьи «Самостоятельное проектирования шкафа купе» получился вполне стандартного размера 1700 х 2350 х 700 мм.

Важно!
Три основных размера листа ЛДСП:

2750 х 1830 мм;
2800 х 2070 мм;
2440 х 1830 мм.

Я сейчас тезисно выделю основные этапы, в том числе и пройденные, чтобы проконтролировать, не пропустил ли чего.

Размеры шкафа-купе (высота, ширина и глубина)

После утверждения дизайна помещения нужно определиться с размерами встроенной мебели. Высота модели ограничена потолком в квартире, а ширина – на ваше усмотрение.

Эти изделия, как никакие другие, требуют индивидуального подхода.

Шкаф купе размеры рассчитываются по следующей схеме:

определите габаритные размеры будущего шкафа-купе;
рассчитайте, сколько места «отбирают» плинтуса, батареи, подоконники, багеты на запланированном месте для встроенной мебели;
рассчитав высоту и ширину купе, учитывайте, что около 100 мм от глубины уйдет на раздвижную систему.

Заказчик сам подбирает цвет и наполнение шкафа-купе, а также его конфигурацию, чтобы он идеально вписался в дизайн интерьера.

Максимальные

Встроенную мебель больших размеров заказывают для гардеробных, больших кабинетов, спален и гостиных. Недостаточно сделать шкаф по максимальным показателям высоты и длины комнаты.

Шкаф-купе пользуется огромным спросом благодаря практичности, функциональности и привлекательному внешнему виду.

Чтобы мебелью было удобно пользоваться без поломок и деформации деталей, размеры полок и отделений должны быть в гармоничном соотношении с ростом человека.

Сегодня многие отдают предпочтение авторскому дизайну, но, тем не менее, каждая модель должна соответствовать общепринятым стандартам.

Чтобы было удобно дотягиваться рукой вглубь шкафа, глубина полок варьируется от 50 до 90 см.
Если шкаф в высоту превышает 2,8 м, добавляйте антресоли.
При максимальных размерах мебели двери удобнее делать двойными, чтобы не перегружать ролики раздвижной системы.
Ширину купе, если показатель выше 2,8 м, разбивают на модульные комплексы.

Минимальные

Когда вы ограничены в пространстве, минимальные размеры встроенной мебели – оптимальное и комфортное решение.

Высота мебели обычно соответствует росту человека. Общепринятая высота шкафа имеет 2,1 м.

Полки и ящики распределяются так, чтобы помещалось максимальное количество вещей на минимальной площади.

Ширина полок может варьироваться от 40 сантиметров до 1 м. Шире их делать нельзя, поскольку под весом одежды они могут прогнуться.

Минимальной шириной считается 1 м.
При таких габаритах ширина двери соответствует 45 см.
Оптимальная общая глубина полки будет 35 см. Учитывайте, что из этого параметра вычитается 10 см на раздвижную систему. То есть полезная площадь уменьшается до 25 см.
Высота шкафа определяется размерами комнаты. Если потолки высокие, добавляются антресоли.

Штанга под плечики обычно имеет длину от 80 см до одного метра. Если её сделать длиннее, то она прогнётся при эксплуатации.

Стандартные

Как не бывает стандартных комнат, так и нет усредненных размеров шкафа-купе. Но есть рекомендуемые готовые нормативы, которых советуют придерживаться для создания базовой мебели.

Чтобы функционально использовать площадь комнаты, следует заказать шкаф-купе в индивидуальном порядке по особым размерам.

При высоте конструкции 2,5 м оптимальной считается ширина шкафа 3 м.
Глубина полок варьируется от 45 до 50 см. Этого хватает, чтобы взрослый человек достал вещь из любой зоны углубления.
Ширина полок не должна превышать 1 м, чтобы она не прогибалась под тяжестью вещей.

Особенности конструкции двери купе

При установке такой конструкции стоит учитывать то, что она имеет свои нюансы. В наши дни они продаются полностью укомплектованные и готовые к эксплуатации. Делятся на встраиваемые и навесные системы. Монтаж первого варианта не портит внешний вид и более актуален, но требует специальных инструментов. Установка второго происходит снаружи и сразу же видна взгляду. Зато она более простая, чем первая.

Если фасад имеет зеркальные элементы, они должны быть покрыты специальной плёнкой, которая в случае повреждения удержит осколки и не даст им разлететься по комнате.

К преимуществам относится комфорт и практичность, эстетичный внешний вид, а также экономия свободной площади. Раздвижная система занимает гораздо меньше места, чем стандартные двери. Правда, уровень изоляции, значительно ниже, чем у обычного дверного полотна.

Главной особенностью является то, что устройство, можно сказать, висит в воздухе. Рельсовая система находится в верхней части дверного полотна. Она состоит из роликов и специальной направляющей.

Размеры всех деталей обязательно стоит учитывать во время подготовки проекта изделия.
