Как установить дверь-купе своими руками: пошаговая инструкция, схемы монтажа и чертежи

Материалы и размеры

Шкаф конструкции купе — система, приобретение которой даст возможность удачно распланировать пространство комнаты, подчеркнуть особенности интерьера, решить вопрос хранения личных вещей. Как только такая мебель появилась на отечественном мебельном рынке, покупатели сразу полюбили ее за огромное количество достоинств.

Многие не решаются самостоятельно собирать шкаф, но на самом деле это не так уж сложно, если подготовиться и разделить работу на этапы. Начинать следует с закупок необходимых материалов, объем которых зависит от выбранного размера конструкции. Поэтому первое, что следует решить: какой материал применить и каких размеров будет конструкция.

Для создания мебели купе применяются такие материалы:

  • ДСП — относится к категории распространенных и доступных по стоимости материалов для изготовления двери для шкафа купе. ДСП разнообразен по цветовому решению, практичен, легко поддается резке. Если вы приняли решение собрать шкаф купе своими руками без опыта в подобных вопросах, остановите свой выбор именно на ДСП;
  • МДФ — более дорогой, нежели ДСП, материал, однако он отличается более высокими эксплуатационными характеристиками. МДФ боится влаги, под воздействием которой пленка может отстать от основания, что значительным образом ухудшит внешний вид мебели. Но в целом, шкаф купе 2 двери из МДФ выглядит очень достойно;
  • цельный массив древесины — это долговечный, невероятно красивый, стойкий к износу вариант. Но стоит он недешево, да и работать с натуральным деревом сможет только опытный мастер мебельного дела. Если вы новичок, лучше подобрать более простой в работе материал – ДСП или МДФ.

Размеры конкретного шкафа подбираются под помещение, в котором его планируется устанавливать. Осмотритесь и выполните замеры, чтобы понять, какая длина, ширина и высота мебели будет наиболее удачна. Высота такой мебели может варьироваться.

Размеры Значения
Высота от 1500 и до 2400 см
Глубина от 60 и до 85 см
Ширина от 1000 и до 2500 см

Модели нестандартных размеров изготавливаются на заказ или самостоятельно. Специалисты настаивают, что в маленьких комнатах шкаф необходимо делать максимально высоким. Это позволит вместить в него максимальное число вещей.

Варианты фасадов

Особенности раздвижных дверных конструкций: все плюсы и минусы

Раздвижные двери обладают множеством плюсов

Преимущества

  1. Экономится пространство. Значит, освободится немного квадратуры для других целей.
  1. Планировка типовой квартиры обретает индивидуальность.
  1. Размеры стены увеличиваются визуально.
  1. Не нужно создавать пороги. Это тоже можно признать достоинством.
  1. Если дверь купе собрана правильно, эксплуатировать ее очень просто и удобно.
  1. При потребности комнату удастся зонировать. Можно создать две зоны.

Недостатки

Недочеты не столь существенные, но их также следует учитывать.

Во-первых, это зазоры. Они остаются в дверном проёме (между коробкой и полотном) при закрытии двери. Значит, не могут быть обеспечены:

  • надежная звукоизоляция;
  • хорошая теплоизоляция.

А если такая дверь отделяет кухню, запахи при приготовлении пищи будут проникать в другие помещения.

Во-вторых, когда выбирают конструкцию, что состоит из 2-х створок, усложняется ее монтаж. Ведь обе половинки должны быть подогнаны одна к другой идеально.

Недостатки дверей купе

Во-третьих, потребуется крайне тщательно выверять каждую деталь. Иначе после монтажа проявится перекос. Тогда створку переклинит, и возникнут проблемы при открытии/закрытии двери.

Монтаж стопора

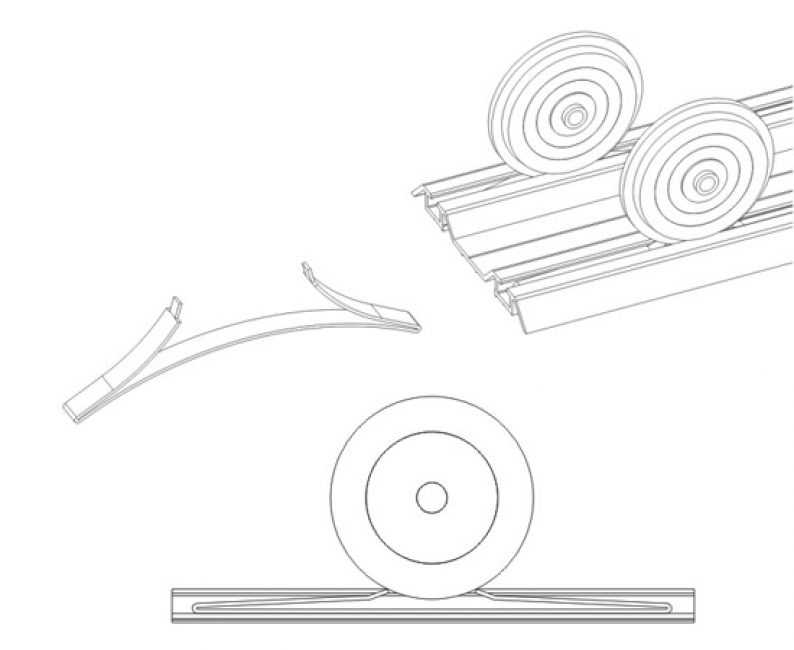

Стопор для ролика

Стопором называют гибкую пластину, обладающую амортизирующими свойствами. При ее установке вам уже не придется выравнивать дверь вручную. Она будет закрываться плавно, а при прохождении к стене фиксироваться в данном положении. Чтобы створка вновь закрылась, ее потребуется чуть сильнее дернуть.

Больших сложностей в монтаже стопора нет – перед тем, как закрепить нижнюю направляющую, эту деталь необходимо просто вставить в колею профиля раздвинутыми частями вверх, а затем протянуть до нужного места ближе к стене. Два его пружинистых конца должны плотно упираться в выемку. Для входа ролика в нем предусмотрено небольшое углубление. В дальнейшем положение стопора относительно стены можно отрегулировать. Количество стопоров зависит от количества створок – то есть в трехдверную конструкцию их потребуется три, в двухдверную – два.

Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

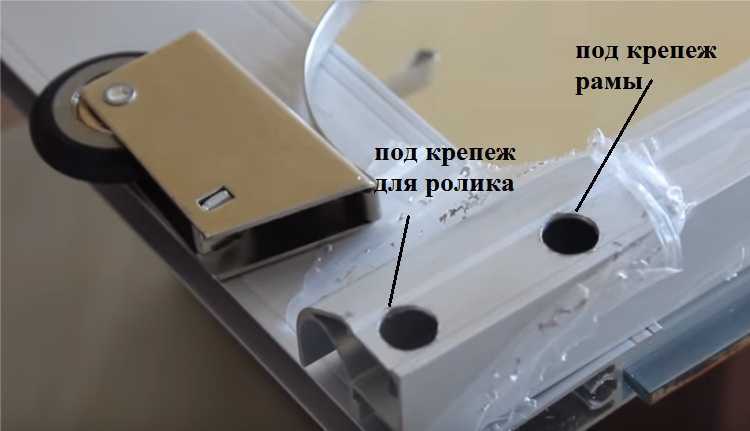

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

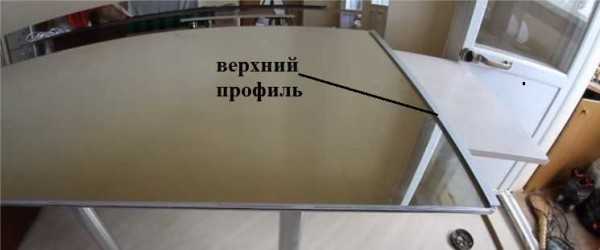

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

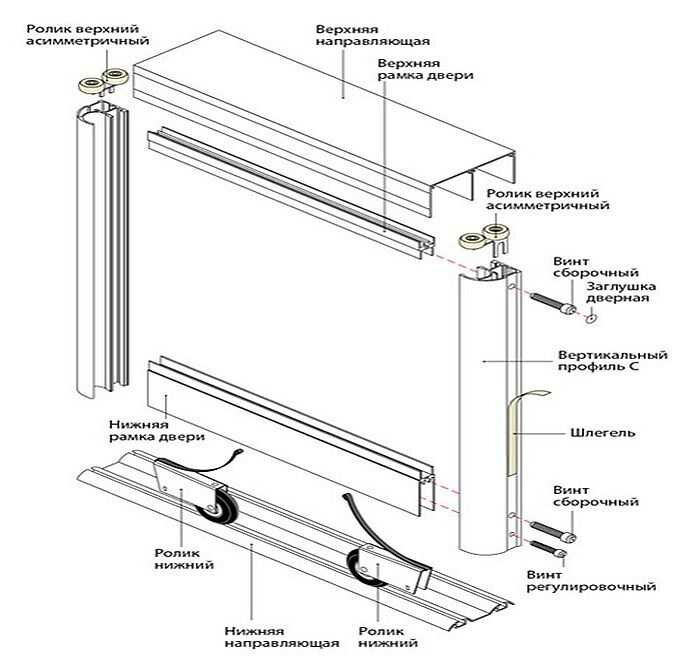

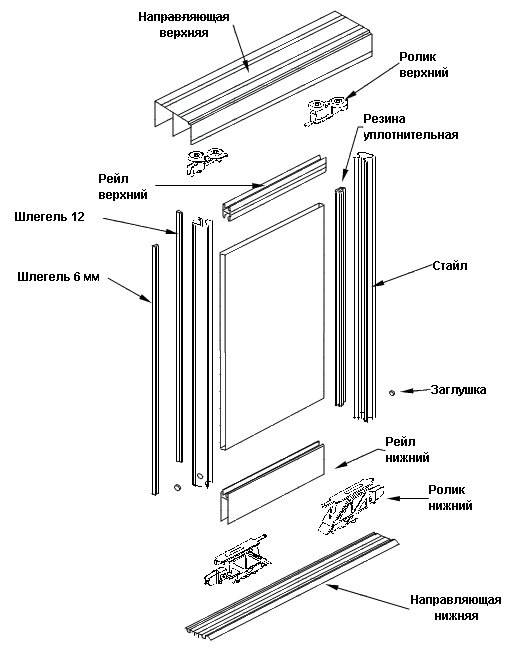

Сборка рамы

Отверстия должны иметь разные диаметры

Для нее потребуется взять по 2 вертикальных и горизонтальных профиля. Горизонтальные должны быть равны по ширине самой створке. Вертикальные изделия могут иметь симметричное (обозначаются «С») или несимметричное («Н») крепление.

1

Для сборки каркаса профили необходимо разложить на полу в виде рамы. «Примерить» к ней необходимо также нижние и верхние ролики

2

Измеряем высоту рамы вместе с роликами и при необходимости подрезаем профиль строго под прямым углом

3

Высверливаем сквозные отверстия для соединения деталей

При их сверлении обратите внимание, что нижние из них делается меньшего размера. К примеру, 4 и 6 мм (их точный размер зависит от вида конкретного крепежа)

4

После вставки наполнителя (стекла, ДВП или МДФ) раму требуется собрать, стянув крепежом, и прикрепить к ней сразу верхние и нижние ролики

5

Сборку рамы начинают сверху с помощью ключа-шестигранника. Для вставки верхних роликов требуется вначале чуть прикрутить шуруп (но не до упора), вставить ролик, и лишь затем окончательно затянуть крепеж

Крепление роликов

6

Монтируем регулировочные винты

7

Наполнитель (МДФ или ДВП) крепится внутрь рамы очень просто. Для этого достаточно приложить немного усилий или чуть пристукнуть материал с тыльной стороны, чтобы он вошел в пазы до упора

8

При вставке стекла или зеркала обязательно крепится уплотнительная резина – ее надевают на торцы. Уплотнитель должен располагаться без нахлеста

9

Чтобы стекло или зеркало не разбилось, не забудьте на заднюю сторону прикрепить защитную плетку. В этом случае при повреждении осколки не рассыплются, и вероятность травм будет минимальной

10

Профили-ручки должны зайти в пазы до упора

11

Рама готова. Осталось лишь ее «примерить»

Подробней о сборке рамы для шкафа-купе на видео чуть ниже.

Детские песочницы: описание, виды, размеры, пошаговая инструкция как соорудить своими руками (90+ Фото & Видео) +Отзывы

Способы и этапы сборки шкафа-купе

Очередность сборки также не зависит от типа мебели, все изделия имеют одни и те же по назначению элементы. Это значит, что и собирать их надо по универсальной технологии. Какие есть способы сборки?

Горизонтальный

Надо подготовить большую площадь, освободить ее от всех мешающих предметов. Вначале собирается каркас шкафа купе. На ребро ставится дно, в таком же положении к нему наживляются боковины и середина, затем наживляется верх. Проверяются углы и размеры, если все в норме, то крепеж стягивается до упора.

Сборка каркаса шкафа в горизонтальном положении

Затем фиксируется задняя стенка, что значительно увеличивает прочность конструкции. Ко дну прикручиваются ножки или колесики, каркас поднимается в вертикальное положение. Теперь он имеет достаточную прочность, чтобы без проблем выдерживать все нехарактерные нагрузки, возникающие при монтаже мебели. Дверки всегда устанавливаются в последнюю очередь.

Дверки устанавливаются последними

Преимущества такого метода:

  • есть возможность все работы выполнять самостоятельно;
  • минимизируются риски механических поломок деталей шкафа;
  • работы можно по времени разбивать на несколько стадий в зависимости от возможностей, за это время конструкция не подвергается никаким нагрузкам;
  • облегчается процесс проверки углов соединения отдельных деталей.

Горизонтальная сборка значительно упрощает рабочий процесс

Недостаток один – надо много свободного места в комнате, освободить его не всегда возможно. Особенно если она жилая и загромождена большим количеством мебели.

Вертикальный

Более сложный метод, для такой сборки настоятельно рекомендуется привлекать помощников. При этом способе устанавливаются на днище ножки, далее к нему в вертикальном положении фиксируются боковины и средняя перегородка. В это время возникают проблемы – детали шатаются и могут полностью вырвать соединение. Надо придумывать методы их временной фиксации или звать помощника. Второе решение более приемлемое, только так можно полностью гарантировать сохранность всех элементов шкафа при сборке.

Для вертикальной сборки шкафа понадобится помощник

После монтажа каркаса фиксируется задняя стенка, а потом устанавливается вся внутренняя начинка. Дверки, как и всегда, монтируются в последнюю очередь.

Собираем шкаф

Чтобы мебель прослужила долго, важно не только качество используемого материала но и качество самой сборки. Как правильно собрать шкаф? К делу нужно подойти ответственно и пошагово

Начинаем собирать цоколь

Это нижняя часть, которая удерживает всю конструкцию. Находим детали этой части конструкции. С помощью карандаша и рулетки делаем разметку и в этих местах скрепляем цоколь, используя отвертку или шуруповерт. Пошаговые действия:

  1. На дне делаем разметку под цоколь.
  2. Если вместо цоколя в комплектации имеются ножки, делаем их разметку.
  3. Делаем отверстия.
  4. Используя конфирматы, саморезы и отвертку скрепляем дно с планками.
  5. Крепим опорные части, он нужны для увеличения устойчивости.

Далее приступаем к коробу

Ознакомьтесь со схемой. Поместите цоколь в том месте, где будет размещена готовая конструкция. С помощью строительного уровня отрегулируйте расположения цоколя, используя подложки при необходимости. Собираем короб стоя, не забывая оставить 10 сантиметров для верхней части. В «дне» проделываем отверстия, в которые будут установлены анкера, а на их крепится боковые стойки.

Для удобства монтаж боковых стенок производится вдвоем. Один держит доску в нужном положении, другой крепит ее. Следующий этап – монтаж средней части, если такая есть. И только после этого устанавливаем «крышу». Крепеж происходит при помощи металлических уголков и конфирматов.

Сборка моделей “Маэстро” и других многофункциональных шкафов немного сложнее, но если делать все постепенно и не спешить, все получится не хуже, чем у специалистов.

Задняя стенка

Гвоздики или саморезы крепим на расстоянии в 100-200 миллиметров друг от друга, в зависимости от их количества. Начинаем крепление снизу вверх и следим за тем, чтобы лист не выходил за края.

Полки и направляющие

Прежде чем приступить к этому этапу, проверьте устойчивость конструкции и ее ровное расположение. Если неустойчивость будет заметна после сборки внутреннего наполнения, шкаф придется разбирать и собирать с самого начала, иначе он не прослужит долго.

На что нужно обратить внимание при наполнении?

  1. Полки можно установить, используя уголки и саморезы.
  2. Начинаем наполнять сверху вниз.
  3. При монтаже направляющих не забываем, что вначале крепятся верхние линии, затем – нижние. Правильный ход фасада зависит от точности линии, делайте это с уровнем и линейкой.
  4. Фланцы крепим друг напротив друга, заранее отмеряв расстояние, иначе вещи по штанге будут скатываться на одну сторону.
  5. Для выдвижных ящиков устанавливаем механизмы и только после сами элементы.
  6. Перед установкой «внутренностей», проверьте наличие всех крепежных элементов и другой фурнитуры.

Фасад

Установка фасадной части – заключающий этап в сборке мебели. Правильная сборка обеспечивает крепление верхних направляющих на одном уровне с передней боковиной, а нижняя имеет отступ до 1.5 сантиметра.

Начинаем с монтажа створки на задней рельсе (той, которая ближе к внутренней части шкафа). Затем – внешняя часть.  Вставляем верхнюю часть рамки двери в верхнюю рельсу, затем «вдавливаем» нижнюю часть.

И самый последний этап – стопоры

Стопоры для шкафа-купе

Они нужны, чтобы раздвижная система плавно и безопасно закрывалась. На двухдверной конструкции это не является обязательным, а трехдверный шкаф без стопоров будет сложно правильно закрыть.

Если планируется переезд, вопрос «как разобрать и собрать шкаф купе?»  самый распространенный. Ознакомившись с инструкцией вы будете знать как собрать шкаф, а его разборка происходит в обратном порядке.

Расчет размеров

При самостоятельной сборке двери для шкафа купе есть два варианта действий. Первый — измерить проем, продумать, сколько дверей вы хотите иметь и с этой информацией обратиться в фирму по изготовлению дверей. Только убедитесь, что они продают комплектующие без оплаты за сборку. Менеджер сам посчитает вам все необходимые материалы, выдаст размеры и озвучит сумму. Все просто. Но вам придется закупать все именно в этой конторе, т.е. выбирать из того, что есть.

Второй способ — рассчитать все самостоятельно и искать нужные компоненты по разным фирмам. Сложнее и дороже, но выбор более широкий. Для тех, кто не любит простых путей опишем расчет компонентов.

Створки

Ширину створок рассчитывайте так, чтобы в закрытом состоянии видна была только одна ручка, но при этом закрывать само дверное полотно она не должна. Для двери-купе из двух створок считаете так: измеряете ширину проема, прибавляете ширину профиля и делите пополам. Это и будет ширина створки.

Например, проем 1600 мм, ширина профиля-ручки 26 мм. Получаем 1600 мм + 23 мм / 2 = 811,5 мм

Обратите внимание, что ширина профиля-ручки взята произвольно. Она может быть разной по форме и, естественно, по ширине

При расчетах подставляйте ширину выбранной вами конструкции.

Профили могут быть разными, потому из надо измерять индивидуально

Для расчета трехстворчатой надо будет прибавить удвоенную ширину профиля и разделить на 3.

Пример: проем 2100 мм, ширина ручки такая же — 26 мм. Считаем: 2100 мм + 2*26 мм / 3 = 717 мм.

С высотой все проще. От высоты шкафа отнимают 40-45 мм и получают искомую высоту створки, а также длину боковых профилей. С размерами створок все.

Заполнение

Так как наполнение находится в рамке из профилей, от общей ширины створки отнимаем удвоенную ширину профиля. То же проделываем с высотой — отнимаем высоту нижнего и верхнего профиля.

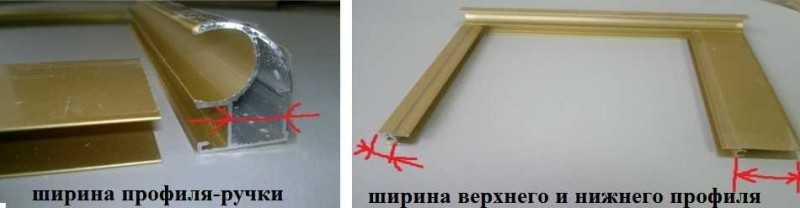

Измерение ширины профилей

Итак, ширина нашей створки 811,5 мм. Измеренная ширина профиля ручки — 18 мм. Так как ручки ставят с двух сторон, эту цифру удваиваем. Получаем 36 мм. Итого ширина заполнения 811,5 мм — 36 мм = 775,5 мм.

Высоту считаем также: пусть исходная 2350 мм, ширина верхнего профиля 12 мм, нижнего — 48 мм. Итого высота заполнения 2350 мм — 12 мм — 48 мм = 2290 мм. Это если заполнение цельное и это ЛДСП, не требующее силиконового уплотнителя. Если створка — цельное зеркало или стекло, от найденной высоты надо отнять еще толщину уплотнительной резинки. Она составляет 1 мм, но так как надевается по периметру, тов общем -сверху и снизу- занимает 2 мм. В этом случае высота заполнения 2290 мм — 2 мм = 2288 мм.

Если заполнение створки состоит из фрагментов, вычитается также и толщина соединительного профиля. Она также составляет примерно 1 мм.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Какая фурнитура применяется для сборки мебели

Это очень важный вопрос, ведь каждый метиз имеет свои технические параметры и требует специальной технологии фиксации. Большое количество проблем со сборкой шкафов появляется именно из-за того, что метизы использовались без учета этих особенностей.

Виды мебельных крепежей

Таблица. Виды метизов для шкафов-купе.

Наименование крепежа Краткое описание
Конфирматы Второе название евровинт. Используется для упрощенного соединения большинства элементов мебели. Вкручивается в предварительно подготовленные отверстия, глубина зависит от длины метиза. Недостаток – соединяемая деталь имеет сквозное отверстие, что оказывает негативное влияние на внешний вид мебели.
Минификсы Самое надежное и сложное соединение. Состоит из двух деталей: корпуса (эксцентрика) и соединительного болта с круглой головкой. Недостаток – для соединения надо использовать специальное сверло Форстнера, все отверстия следует делать с максимальной точностью. Преимущества – лицевая сторона деталей не повреждается, есть возможность разборки/сборки мебели без ухудшения прочности соединения. Дело в том, что все резьбовые соединения в мебельных плитах намного уменьшают прочность после каждого выкручивания: плиты ДСП осыпаются, диаметр отверстия увеличивается, резьба больше не может надежно удерживать метиз.

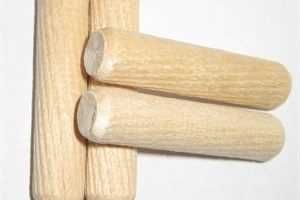

Шканты Традиционное соединение, которое используется много столетий для крепления элементов мебели. Лицевые поверхности не повреждаются, прочность мебельных соединений отвечает существующим требованиям. Недостаток – соединение одноразовое, поскольку садится на клей и при разборке полностью разрушается.
Угловые стяжки Могут быть пластиковыми и металлическими. Эти крепежи предназначены для фиксации деталей мебели под прямым углом друг к другу. Фиксируются саморезами, позволяют регулировать положение элементов после сборки. Отлично заменяют сложные метизы. Недостаток – угловые стяжки необходимо устанавливать только с внутренней стороны мебели, их невозможно спрятать.

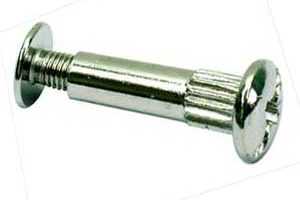

Межсекционные стяжки Применяются во время сборки сложных шкафов, соединяют между собой несколько отдельных автономных секций. В простых двухдверных шкафах купе используются редко.

Комплектующие шкафа-купе
