Шкаф своими руками

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

Сборка шкафа-купе

После тщательной разработки схемы шкафа-купе и подготовки, пришло время перейти к самому ответственному моменту — монтажу всех деталей.

Ниша

Несомненно, проем, в который устанавливается корпус шкафа, необходимо предварительно подготовить к этому. Чтобы стены не пылили, некоторые предпочитают перекрывать его пластом фанеры или даже обклеивать обоями. Но есть и более экономный вариант.

Для начала снимается старое покрытие с помощью гелевой смывки. Она совершенно безопасна для здоровья. После этого необходимо пропитать поверхность водно-полимерным раствором ПВА. Этот процесс займет несколько дней, так как повторить процедуру рекомендуется несколько раз, выждав сутки. Затем покрываем перегородки акриловой эмалью. Готово — десятилетняя защита гарантирована.

Полки

Время наполнить нишу местами для хранения. Отметим, что для встроенного шкафа варианты крепления полок как в корпусной мебели будут малоэффективными, так как снаружи к боковинам добраться невозможно. Самостоятельно сконструировать специальный каркас сложно, а вот применение систем регулируемой подвески способно спасти ситуацию.

Еще одно удобное решение — крепление хранилищ на отрезки плинтуса, которые поддерживают полки снизу. В целом, определившись со способом, монтаж внутренних составляющих шкафа-купе не вызовет проблем.

Раздвижные двери

Установка главной особенности шкафов-купе — раздвижных дверей — является самым сложным этапом работы. Вам предстоит установить ролевой механизм таким образом, чтобы он отлично справлялся со своими функциями, обеспечивал легкое скольжение, четкую фиксацию, а также не издавал посторонних звуков.

Необходимо определиться с выбором подвеса. Существует три вида: нижний рельс, верхний и монорельс.

В первом случае опорой служит нижняя часть механизма, а верхняя предотвращает выпадение. Это самый распространенный и надежный вид. Монтаж осуществляется следующим образом: верхние и нижние рельсы устанавливаются в паж, поднимаются и регулируются до упора.

Во втором случае наоборот — опора идет на верхнюю часть. Таким образом, механизм не так сильно пылится, не издает посторонние звуки. Но при неаккуратном обращении детали можно легко повредить.

Третий вариант — это каретка с двумя парами роликов. При этом подвес каждой створки перемещается к другой направляющей.

В подвесы устанавливаются двери, проверяются на работоспособность — и все, встроенный шкаф-купе готов!

Проектирование шкафа-купе

Проектирование шкафа –купе начинают с определения габаритных размеров. При этом высота шкафа обычно меньше высоты помещения примерно на 5 — 10 см, в котором устанавливается шкаф. Длина шкафа зависит от ваших предпочтений и свободного пространства помещения.

Отдельно следует сказать о ширине шкафа. Традиционная ширина (глубина) шкафа-купе составляет 60 см. Такой ширины шкафа достаточно для того чтобы, можно было вешать одежду на вешалке поперек шкафа. Однако ширину можно сделать произвольной. Обычно, при недостатке места в помещении, шкаф делают шириной 40 – 50 см. В этом случае одежду можно вешать поперек шкафа, для этой цели существуют специальные подвесы.

Рис.3. В современных шкафах купе могут применяться не только полки, но и различные конструкции, называемые наполнением для шкафа. Благодаря разнообразию элементов наполнения шкаф может быть не стандартной ширины, а уменьшенной, что позволяет установить шкаф-купе даже в маленьком пространстве.

Определив габаритные размеры шкафа-купе можно приступить к созданию чертежа. На этом этапе можно прочертить корпус (боковые и верхние стенки) и цоколь шкафа (пол шкафа).

Традиционно пол шкафа отстоит от пола помещения на 5 см. Эта конструкция образует цоколь. С фасада шкафа-купе, пространство между полом шкафа и полом помещения, закрывают планкой из того же материала из которого изготовлен шкаф. При этом планка утапливается в глубь шкафа на 1-2 см.

Рис.4. Проектирование шкафа-купе начинают с определения его габаритов. Зная габариты шкафа и учитывая высоту цоколя 5 см, а также ширину ЛДСП 16 мм, можно точно определить размеры внутренней части шкафа. Эти размеры необходимы для проектирования наполнения шкафа-купе и изготовления дверей-купе.

Таким образом у нас получился каркас шкафа-купе

Важно отметить, что теперь есть габаритные размеры внутреннего пространства шкафа. Для рассматриваемой конструкции они составляют: длина 1968 мм, высота 2518 мм

Исходя из этих размеров можно приступить к проектированию полок и перегородок (наполнению шкафа).

Наполнение шкафа-купе может быть произвольным, возможные варианты рассмотрим далее. Сначала следует сказать несколько слов о традиционном подходе и особенностях некоторых конструктивных элементов шкафа-купе.

Двери шкафа-купе — это раздвижная конструкция, которая состоит из минимум 2-х дверей. Для перемещения и крепления дверей используется специальный механизм, состоящий из нескольких элементов. Следует отметить два важных момента: размер дверей и размеры необходимого места для установки дверей.

В отличие от самого шкафа раздвижные двери, как уже было сказано, состоят из нескольких элементов: направляющая, шина, профиль и вставка двери. Всю необходимую фурнитуру для изготовления раздвижных дверей шкафа-купе можно приобрести отдельно. Однако, если элементы шкафа и его сборку можно сделать своими руками, то двери шкафа лучше изготовить на заказ. Связано это со сложностью изготовления раздвижных дверей, особенно при наличии зеркал и стеклянных элементов. Для заказа раздвижных дверей, как раз и потребуются внутренние размеры шкафа. И, естественно, вам придется выбрать дизайн дверей.

Вторым важным моментом является габаритные размеры раздвижных дверей, от этого зависят размеры внутренних полок. Традиционно под установку дверей-купе отводят 10 см пространства шкафа. Таким образом в независимости от варианта наполнения ширина полок будет на 10 см меньше, чем ширина шкафа. В нашем случае 50 см.

Рис.5. При проектировании наполнения шкафа-купе следует учитывать, что раздвижные двери занимают определенное пространство шкафа. Традиционно для установки дверей-купе оставляют 10 см. Таким образом ширина элементов наполнения должна быть на 10 см меньше чем ширина шкафа.

Эскизы нового изделия: первые шаги

Для того чтобы создать эскиз мягкой мебели, необходимо иметь свободное время и вдохновение, а также соответствующую современную программу.

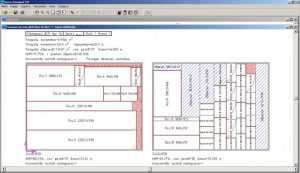

В том случае, если опыта недостаточно, первые шаги в проектировании можно делать при помощи простых программ. В самом начале можно воспользоваться фотографиями из Сети, так как это поможет в выборе направления дальнейшей работы. Проектирование позволяет определиться с выбором направления работы, поскольку делать одинаково качественно все элементы не получается даже у профессионалов.

Шаги работ по созданию мягкой мебели

Для того чтобы создать эскиз дивана или кресла, необходимо определиться с габаритами, просчитать все размеры. Они зависят, прежде всего, от того, какой механизм будет вложен в изделие, какой формы оно будет — прямой или угловой.

Создание эскиза и дизайна дивана в специальной программе

Важно помнить, что механизм требователен к размерам мебели, что оказывает огромное влияние на общие габариты, глубину, ширину и высоту будущего мебельного каркаса. Так, выкатные механизмы требуют большой глубины каркаса

Программа для проектирования

Конструирование мягкой мебели по определённому заказу и с учётом особых пожеланий заказчика – довольно сложная работа, требующая не только профессиональных навыков, но и оригинального дизайнерского взгляда. В таких случаях активно используются пакеты программ для трёхмерного проектирования.

Программа для проектирования и создания необычной, практичной и комфортной мебели может использоваться любая, главное, чтобы она была понятна человеку, работающему в ней.

Проектирование мягкого дивана в специальной программе

Сегодня выбор разработок в этой области большой, единственный минус, на который следует обратить внимание, — специально для мягкой мебели программ не существует, поэтому лучше использовать софт, предназначенный для корпусной мебели, а затем доделывать сторонними разработками

Важно учитывать в процессе создания мягкой мебели объем изделия и форму

Важно учитывать в процессе создания мягкой мебели объем изделия и форму. Лучше всего выбирать несложные программы, так как на начальном этапе будет непросто создавать проект, если сразу начать работать на профессиональной разработке

Программа под названием Solid Works является одной из самых доступных, кроме того, к ней можно без труда найти много обучающего материала

Лучше всего выбирать несложные программы, так как на начальном этапе будет непросто создавать проект, если сразу начать работать на профессиональной разработке. Программа под названием Solid Works является одной из самых доступных, кроме того, к ней можно без труда найти много обучающего материала.

  • Разверстка объемной поверхности;
  • Проектирование сложных форм.

Эти возможности позволяют создавать необычную мебель с применением в основе спинок поролона и других мягких наполнителей.

Мягкая мебель по индивидуальным проектам с помощью подобного программного обеспечения отличается не только первоклассными эксплуатационными характеристиками, но и стильным внешним видом, который подчёркивает изысканный вкус жильцов дома.

Проект мебели, сделанный в программе 3D Max

Профессиональные дизайнеры выделяют несколько основных правил, которые нужно учитывать при проектировании мягкой мебели:

  1. Соотношение габаритов изделия и стилевого оформления заднего фона;
  2. Простота сборки мебели, удобство сборки и последующей эксплуатации;
  3. Наличие простых и взаимозаменяемых деталей;
  4. Использование высококачественного сырья;
  5. Качества различных облицовочных элементов;
  6. Надёжность и долгий срок службы конструкции.

Проектирование мягкой мебели с помощью современных программ – гарантия успеха мебельных компаний, которые работают по индивидуальным заказам. Такие методы помогут получить изделие с безупречным внешним видом, который украсит любой интерьер.

Что же такое купе

Понятие купе впервые появилось во Франции в век конных экипажей. В то время городские улицы, где проживал простой народ, были настолько узкими, что не всегда можно было открыть дверь повозки. Это и привело к появлению в 17 веке карет-купе с раздвигающимися дверями.

Считается, что первую повозку-купе изобрёл французский мастер каретного дела Жанто. Так ли это на самом деле неизвестно.

Экипаж купе относили к кокетливым и фривольным понятиям, ведь такой вид транспорта обычно использовали для тайных встреч с дамами. Часть специалистов в области лингвистики считают, что купе произошло от слова «couple», что в переводе с французского означает внебрачную связь.

По прошествии времени дверцы-купе стали применять для вагонов поездов. Что касается мебельной промышленности, то шкафом-купе называют любой шкаф с раздвигающимися дверцами.

Устройство внутри

При проектировании наполнения шкафа купе, в первую очередь, делается зонирование внутреннего пространства. На рисунке показана универсальная схема разбивки на зоны хранения различных вещей:

Важно грамотно распределить внутреннее пространство шкафа купе

Покупая готовое изделие, придется согласиться с конфигурацией наполнения, предложенной производителем. Самостоятельное изготовление позволит максимально учесть размеры, функциональное назначение, место расположение различных зон и многое другое, что, в конечном итоге, обеспечит максимальный эксплуатационный комфорт.

Ниже приведена таблица с примерами часто используемых элементов внутреннего наполнения и зонирования шкафа купе с их помощью.

Зонирование

Полки

Полки — один из основных элементов наполнения. Они могут быть стационарными и выдвижными, сплошными и вентилируемыми, половинными и на всю глубину, и т.д.

Ящики

Ящики — второй по значимости элемент шкафа.

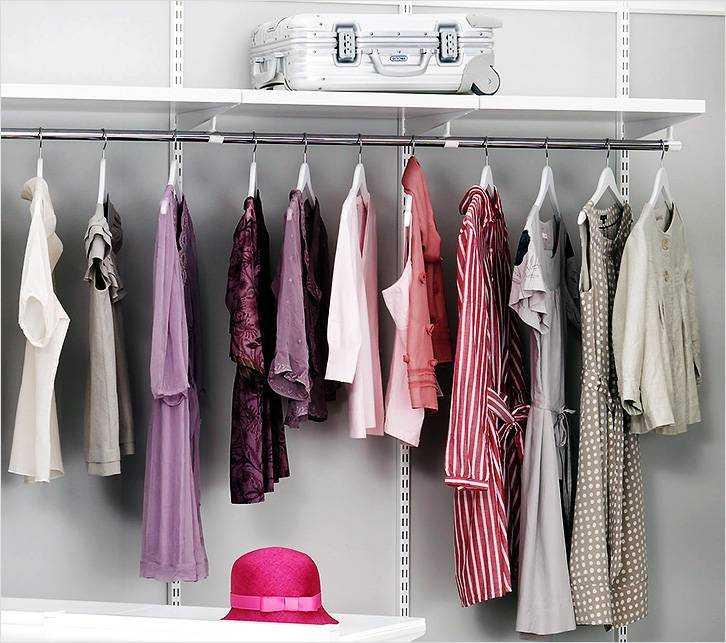

Штанга

Штанга подвес — необходима для одежды на плечиках. Материал изготовления различный, чаще металл.

Корзины

Удобные для хранения корзины. В них хорошо видны все вещи, что создаёт определённое удобство.

Брючница

Это устройство так и называется – брючница. Брюки всегда выглажены и готовы для одевания.

Галстучница

Штанга (вешалка) для хранения галстуков — удобно выбирать, не мнутся, правильный подвес предохраняет от изменения формы.

Вешалка для ремней

Удобное размещение ремней, как альтернатива — хранение на полке в рулончиках.

Нижнее белье

Компактное и удобное хранение нижнего белья.

Не мнущиеся вещи

Размещение постельного белья, полотенец, некоторой одежды в стопках на полках.

Вещи на плечиках

Для хранения блузок, лёгких блейзеров, коротких сарафанов выделяется значительная часть внутреннего объёма. В проеме устанавливается труба с плечиками. Можно сделать несколько таких отделов — для коротких и длинных вещей.

Аксессуары

Отдел для аксессуаров — браслеты, часы, очки и др. Эти предметы рекомендуется хранить в выдвижных ящиках. Внутри пространство можно разделить на отдельные ячейки.

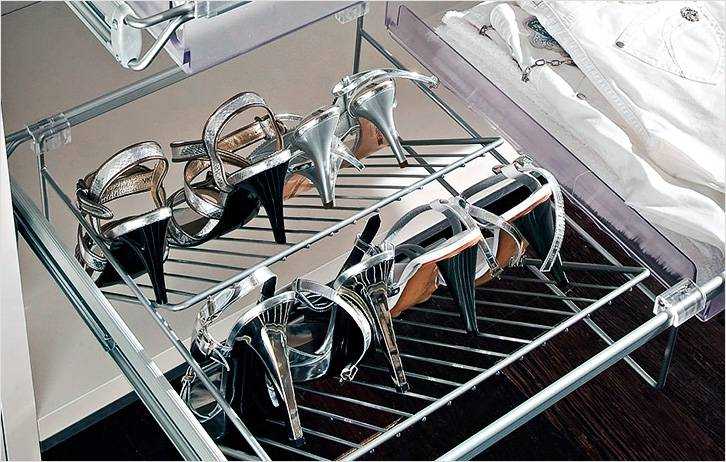

Обувь

Полочки для хранения обуви. В верхней (антресольной) части можно разместить обувь в коробках.

Сумки

Крючки, подвесы, карабины, кольца и другие приспособления для сумок.
Походные чемоданы Редко используемые (раз в год во время отпуска) чемоданы поместите на дальние (верхние) полки или антресоль.

Постельное белье

Один из вариантов для постельного белья. Ширина полки до 80 см, высота — до 60 см.

Характеристики основных элементов наполнения:

  • выдвижные и стационарные полки. Для удобного использования, расстояние между ними от 350 до 450 мм;
  • выдвижные ящики. Два типа — полностью выдвижные (на 100%), частично выдвижные (на 80%). Могут быть оборудованы доводчиками, обеспечивающими плавное полуавтоматическое закрытие ящика;
  • антресоли, известные как труднодоступные полки. Располагаются в верхней части. На них хранятся редко используемые и габаритные вещи;
  • штанги необходимы для плечиков. Монтируются по ширине шкафа;
  • пантографы или специальные «мебельные лифты». Благодаря им одежда хранится на необходимом уровне и легко выдвигается специальной штангой. Бывают электрическими или механическими;
  • корзины удобны для хранения мелких вещей. Оборудуются роликами и направляющими.
