Стул-стремянка: чертежи и идеи для изготовления своими руками

Конструкция

Прежде чем приступить к рабочему процессу, следует четко понимать, что из себя представляет стул-стремянка? Из самого названия, очевидно, что данный мебельный предмет совмещает в себе две вещи – стул и лестницу.

Табурет-стремянка состоит из ступенек, ножек и сидения. В зависимости от типа сборки его конструкции, ступеньки могут откидываться вместе с сидением или раскладываться отдельно от него.

Внимание: табурет-стремянка, независимо от типа его конструкции, будет иметь внушительные размеры и вес.

Что касается вариантов сборки, то самыми востребованными и распространенными среди домашних мастеров являются модели:

Табурет-стремянка со спиральным модулем. Он изготавливается в максимально оперативные сроки и не представляет особой сложности благодаря легкой конструкции.
Внешне изделие выглядит как обычный табурет, оснащенный 2-3 ступенями.
Высокий табурет-стремянка.
Такой мебельный предмет изготавливается в виде пары ступеней, которые затрагивают и место для сидения, выдвигающегося с помощью направляющих или выдвижных ящиков.

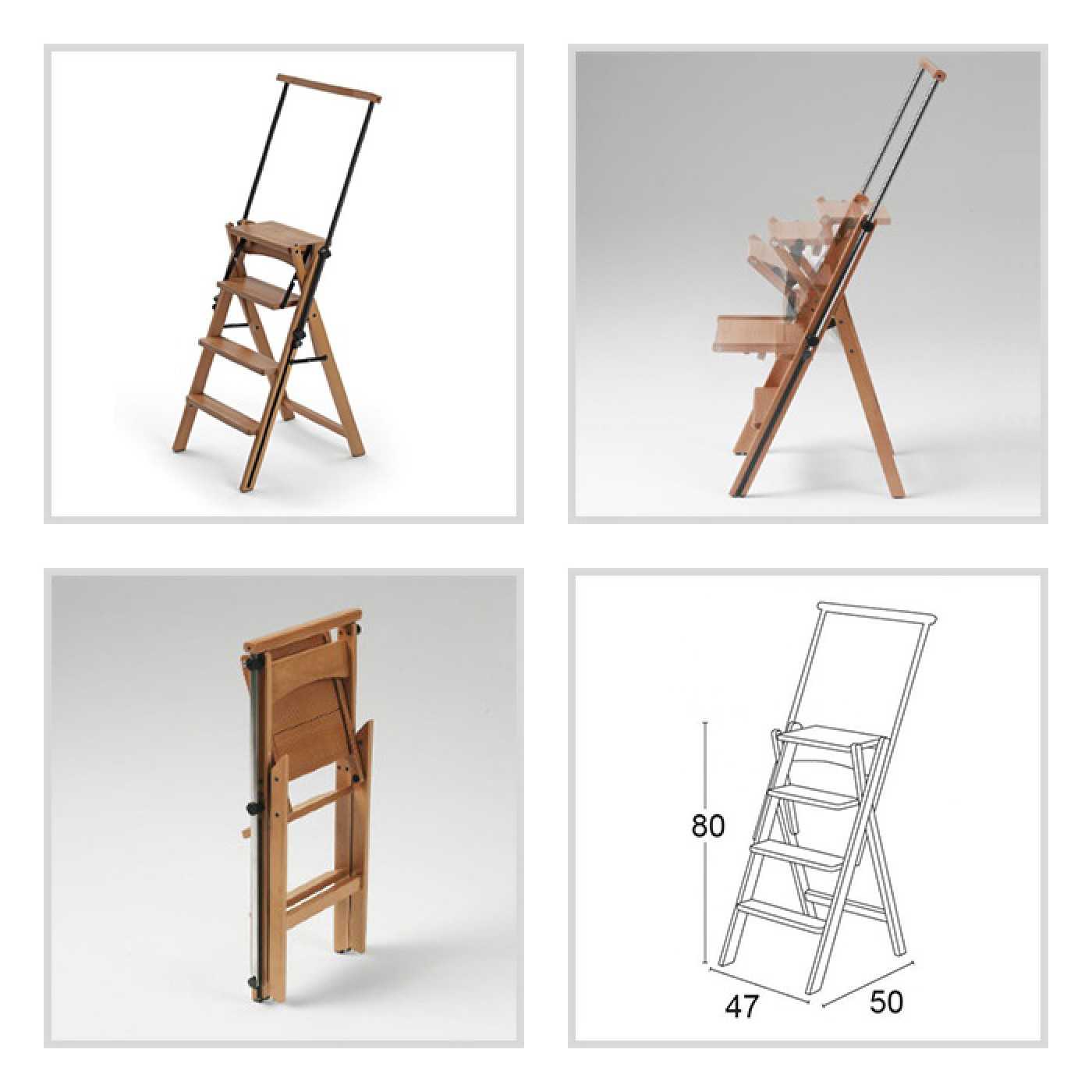

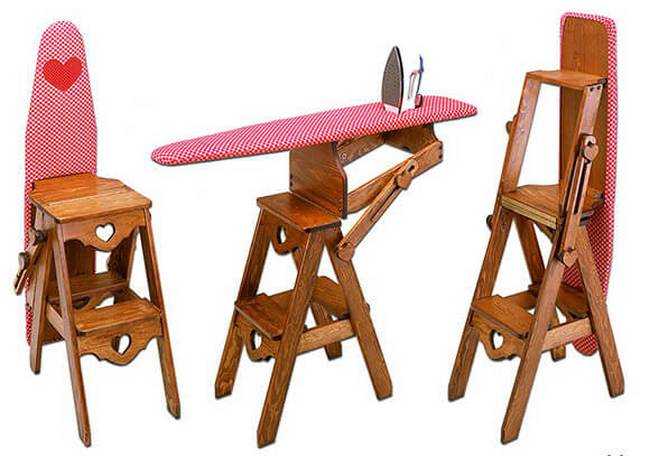

Стул–трансформер. В такой модели раскладывается именно та часть изделия, на которой принято сидеть в сложенном виде.
Лестница–трансформер. В таком изделии ступеньки выдвигаются по направляющим, не затрагивая сидячего места.

По разновидностям, табуреты-лестницы могут быть:

Стационарными. Это самый простой и экономный вариант. Сделать такой мебельный предмет можно как их дерева, так и из металла. Но к его недостаткам будет относиться небольшая высота.
Раскладными. Данный вариант отличается компактностью и удобством в использовании. На его изготовление уйдет немного больше сил и времени. Но в результате, у вас получится эстетичный стул, который при необходимости будет раскладываться в лестницу.

Что собой представляет

Стул-трансформер — это деревянное изделие, которое выглядит как обычный стул, но может превратиться в стремянку. У изделия есть множество преимуществ:

занимает мало места;
не требует дополнительной опоры, его легко передвигать;
способно выдержать большой вес, сохраняя устойчивость;
сделать его можно своими руками дома с помощью подручных материалов;
легко трансформируется в лестницу.

Конструкция такого стула состоит из следующих частей:

передняя, задняя боковины;
планки спинки;
сидение;
ступеньки.

Подобные стулья-трансформеры используются в быту давно. Изначально они применялись в библиотеках, так как позволяли легко дотянуться даже до самых верхних полок. Вскоре после этого идея перешла в народ, табуретки-стремянки стали встречаться повсеместно. При этом внешний вид изделий бывает совершенно разным: стул может быть изготовлен из недорогих пород дерева или же украшен декоративными и резными элементами. Все зависит только от фантазии столяра.

Это интересно: Бензопила «Дружба-4» — технические характеристики и эксплуатация, регулировка, видео

Подготовка к изготовлению стремянки

Раскладная стремянка может понадобиться для различных целей. Если вы собираете лестницу для использования в гараже, каком-то хозяйственном помещении или для большого дома, то габариты ее должны быть не маленькими. Стоит учитывать, что человек должен не просто дотянуться до нужной ему верхней точки, но еще и иметь возможность свободно выполнять работу. Соответственно, первым делом нужно рассчитать высоту будущей конструкции.

Оптимальная высота для обычной бытовой стремянки составляет около 1,5 – 1,7 метра. С учетом средней высоты потолков в домах и квартирах, взрослый человек сможет дотянуться до самого верха, даже стоя на предпоследней ступеньке.

К высоте стремянки не забывайте прибавить средний рост человека

Если со стремянки планируется тянуться выше – например, к верхушкам плодовых деревьев или крыше частного дома, то рекомендуемая высота лестницы должна составлять от 2,5 до 3,5 метров. Изготавливать более длинную стремянку не целесообразно – изделие получится громоздким, а перерасход материалов выйдет в копеечку.

Примеры высоты стремянок и количества ступеней в них

Еще один важный параметр, который нужно рассчитать – это проступь. Проступью называют ширину одной ступеньки. Для обычных лестниц, используемых в квартире, проступь можно сделать в пределах 25-30 сантиметров. Если стремянка будет использоваться для ремонта, либо же сбора урожая или регулярного подъема и спуска грузов, проступь лучше увеличить до 30-35 сантиметров

Обратите внимание – у стремянки ступеньки нужны не столько для того, чтобы по ним подниматься, а для выполнения каких-то действий на высоте, поэтому опора должна быть максимально широкой

Мини-стремянка с комфортными ступеньками

Что касается длины ступеней, то для стремянки она изменяется – чем выше ступенька, тем она короче. Классическая конструкция собирается по принципу усеченной пирамиды. Рекомендуем делать самые длинные ступеньки около 55 сантиметров в длину, а верхние – 35 сантиметров. Таких параметров будет достаточно, чтобы по лестнице было удобно как подниматься, так и спускаться.

Последний нюанс – количество ступенек. С этим можно определиться самостоятельно, чтобы конкретно вам было комфортно пользоваться стремянкой. Обычно между ступенями соблюдают расстояние около 20-25 сантиметров. Следует учитывать общую высоту стремянки и угол, на который будут раздвигаться ее «ноги» — крутизну. Если целое количество ступенек не помещается, то между предпоследней ступенью и рабочей площадкой нужно уменьшить интервал.

Итоговое изделие должно быть удобным, в первую очередь, для его обладателя

Делаем стремянку из бруса

Цены на различные виды бруса

~~Брус~~

Чтобы изготовить самую примитивную одностороннюю стремянку, вам понадобятся бруски с сечением 6х4 сантиметра:

длиной 2 метра – 4 штуки (опорные стойки);
длиной 59 сантиметров – 2 штуки;
54,5 сантиметров – 1 штука;
50 сантиметров – 1 штука;
45,5 сантиметров – 1 штука;
41 сантиметров – 3 штуки;
металлические крепления с петлями – 2 штуки.

Пошаговая инструкция

Шаг 1. На две опорные стойки, на которые будут закреплены ступеньки, наносится одинаковая разметка. Расстояние между ступеньками будет равняться 40 сантиметрам, самая нижняя ступень будет расположена от нижнего края опоры на 10 сантиметров.

Нанесение разметки

Шаг 2. Согласно нанесенной разметке нужно выбрать в длинных брусьях пазы глубиной в полтора сантиметра, на краях ступеней вырезать «шипы» такого же размера (на фото ниже понятно, о чем речь).

Вкладка ступеней в пазы

Шаг 3. Опорные стойки нужно положить вверх пазами, выровнять относительно друг друга и приступить к сборке основной части стремянки. Между верхними концами брусьев должно быть расстояние в 40 сантиметров, между нижними – 60 сантиметров. В подготовленные пазы нужно вложить бруски-ступени и забить гвоздями или закрепить саморезами.

Для большей надежности ступени можно «схватить» на пару болтов или гвоздей

Цены на модельный ряд дрелей

~~Дрель~~

Шаг 4. Далее собирается вторая половина стремянки – обе ее части соединяются между Z-образной подпоркой. Перекладины подпорки можно соединить с основными брусьями с помощью деревянных чопиков, промазанных столярным клеем.

Подпорка на стороне стремянки, где нет ступеней

Шаг 5. На все четыре ножки стремянки нужно надеть резиновые накладки или прочно приклеить куски толстой резинки – таким образом можно предотвратить случайное скольжение лестницы по гладким поверхностям.

Можно приобрести специальные накладки для мебели

Шаг 6. Опору со ступеньками и опору с перекладиной нужно соединить, а затем прикрутить к верхним концам металлические замки с петлями так, чтобы получилась раскрывающаяся конструкция.

Прежде, чем закручивать крепления плотно, примерьте обе половины лестницы

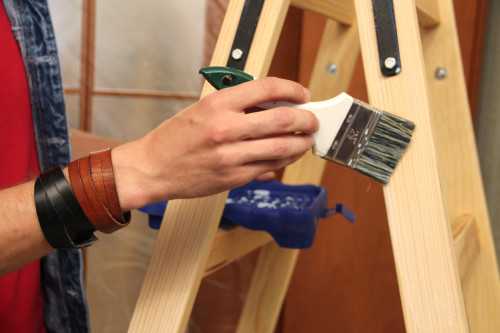

Шаг 7. Готовую конструкцию можно покрыть прозрачным лаком или пропиткой, защищающей от воздействия влаги. Так лестницу можно будет мыть мокрой тряпкой, либо же работать на ней на улице даже в дождливую погоду.

По желанию стремянку можно покрасить масляной краской

Цены на масляную

~~Краска масляная для наружных работ~~

Ошибки при изготовлении стремянки

Собрать деревянную стремянку – несложная, и интуитивно понятная работа. В зависимости от того, какие функции должно выполнять готовое изделие, вы можете ориентироваться на его размеры, внешний вид, конфигурацию. Если работы нужно провести быстро, например на садовом участке, буквально за полчаса можно сколотить временную стремянку из двух длинных досок и более коротких поперечин – ступеней.

Однако, если вы хотите получить стремянку, которая прослужит долгие годы, лучше отдавать предпочтение металлическим моделям. По этой же причине деревянные лестницы-стремянки весьма сложно найти в продаже. Но если вашей задумке соответствует именно конструкция из дерева – сделайте ее сами.

Подготовительные и распилочные работы

Стремянка стул трансформер деревянная состоит из двух частей: самого стула и выдвижной конструкции с двумя надёжными ступенями. Выдвижная конструкция будет размещаться под сиденьем стула, и выдвигаться с помощью направляющих вперёд.

Для изготовления стремянки своими руками берем сосновую доску струганную с толщиной до двух сантиметров и выпиливаем из неё необходимые заготовки.

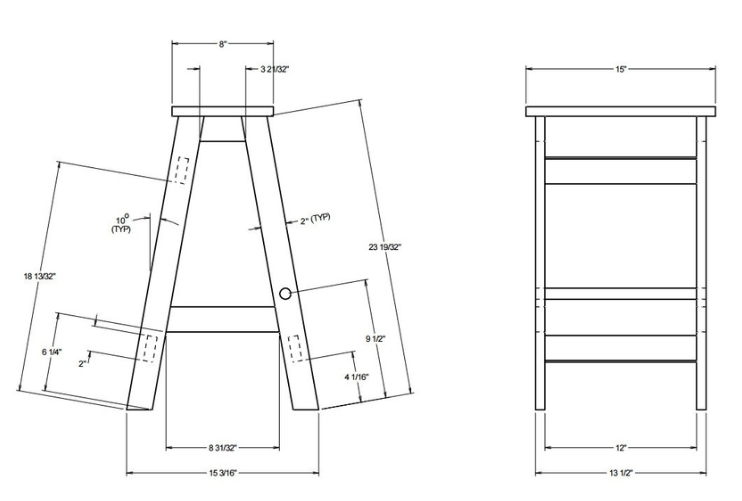

Чертежи всех основных элементов, которые будут нужны, с размерами представлены на фото. На них проставлены все необходимые размеры и при распилочных работах строго соблюдайте их, чтобы стремянка стул выглядел идеально.

Делайте заготовки с шириной в десять сантиметров, со всех сторон отшлифуйте все поверхности так, чтобы проводя по ним рукой, вы чувствовали, что они предельно гладкие. Далее следует заняться выпиливанием ножек. Нужны будут три комплекта.

Трансформация в одном фото

Чтобы ваш стул был устойчивым, его ножки должны крепиться под углом в десять градусов

Для этого нужно подрезать у них торцы строго под углом в восемьдесят градусов и очень важно, чтобы они делались параллельными (чертежи видны на фото)

Следующие на очереди проножки, и их три вида. Здесь нам понадобится пила циркулярная и электролобзик. Контролируйте выпиливание, чтобы углы проножек раздвигались. Также должны расходиться углы фанерных накладок, а нижнему их краю можно придать декоративный профиль.

Делаете для соединительных шпонок пазы (для соединения шкантами просверлите под них отверстия). Места стыковки ножек с другими элементами срежьте под углом, используя электролобзик. Необходимо округлить углы у ножек, что убережёт их при увеличенной нагрузке от скалывания. Теперь на очереди царги (планки, на которых крепится крышка стула). Их выпиливают и тоже у верхних торцов делают скашивание с углом восемьдесят градусов.

Последними делаем ступени. Выпиливаем и на рёбрах округляем. На ступеньке, которая будет нижней, сделайте два выреза угловых квадратных (со стороной тридцать восемь миллиметров). Это нужно для стыковки с маленькими ножками.

Сборка всех частей

Сделайте первичную сборку, чтобы убедиться, что стремянка стул будет собрана правильно, и все детали идеально подходят друг другу. Собирайте без клея, на шурупы, шпонки, шканты. Соединяем ножки и проножки, ставим их на шурупы в просверлённые отверстия.

Если не надо доработок, то делайте полную сборку, как показано на видео.

Занимает мало места

Шляпки шурупов закрываем специальными деревянными пробками в тон стула. Прикручивайте царги нижние и верхние на шурупы. Закрепите ступеньку, которая должна быть сверху, маленькие ножки посадите на шурупы и соедините царгой, прикрутите остальные ступеньки.

Выставьте в нужном порядке две части вашего стула и прикрутите направляющую к подвижным проножкам снаружи. Направляющую устанавливаете таким образом, чтобы задние её торцы были на уровне задней полоски проножек. Передние полоски-кромки выставляют по одной линии. Чтобы исключить возможность перекоса ступеней при выдвижении, нужно направляющие втянуть в пазы проножек. Проверяем чёткую работу выдвижного механизма.

Очень пригодится на кухне

Теперь стремянка стул может собираться начисто с применением расплавленного столярного клея. Для хорошего склеивания фиксируем струбцинами. Отшлифуйте все пробки и шляпки шурупов, покройте стремянку шпаклёвкой, дайте время высохнуть и нанести поочерёдно три слоя лака, давая просохнуть после каждого слоя.

Собранная своими руками стремянка стул представлена на фото.

Совершая довольно несложные операции, вы самостоятельно сделали многофункциональный, удобный стул. Теперь многие высотные домашние работы сможете выполнять с применением своего творения.

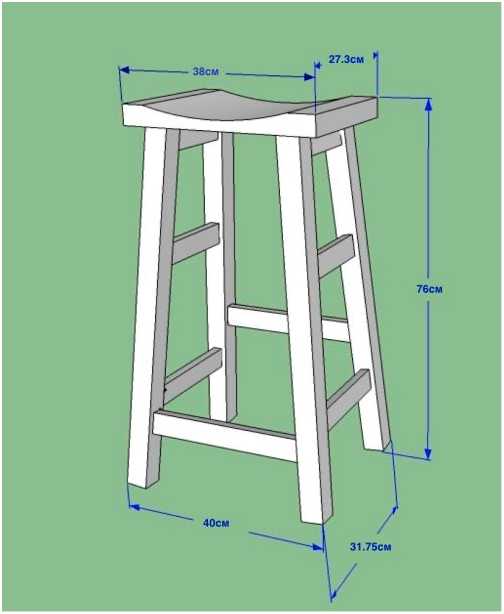

Как сделать стремянку из высокого табурета

Сборка высокого табурета-стремянки выполняется в три этапа:

Изготовление стула.
Изготовление ступенек.
Сборка всей конструкции.

Стул собирается из:

четырех больших ножек (72,5x10 см, толщиной 1,9 см);
двух нижних перекладин (10x42 см, толщиной 1,9 см);
двух верхних перекладин (18x3,8 см, толщиной 1,9 см);
царг: двух для верхней части конструкции (34,5x12,5 см, толщиной 1,9 см) и одной для нижней (34,5x10,5 см толщиной 1,9 см);
двух фанерных накладок для боковых частей (30,5x25 см);
верхней ступеньки (44,5x27 см, толщиной 1,9 см).

Ступеньки собираются из заранее выпиленных заготовок:

средние ножки размером 10x47x1,9 см – 4 штуки;
перекладина размером 10x40x1,9 см – 2 штуки;
маленькие ножки 21,5x10x1,9 см – 2 штуки;
царги для передней части 22x9x1,9 см – 3 штуки;
царги для задней части 30x10,5x1,9 см – 1 штука;
ступени шириной 18 см, длиной 29,8 см – 2 штуки.

Работа выполняется поэтапно, при этом каждая деталь выпиливается по заранее подготовленным замерам, ее поверхность должна быть гладкой:

Для придания конструкции устойчивости ножки следует зафиксировать параллельно под углом 10°.
Накладка и перекладины с торцов не должны расходиться.
При использовании шпонок для сборки конструкции табурета необходимо выпилить нужное количество пазов под них.
Царги с торцов подрезаются под углом 80°.
Чтобы нижняя ступенька хорошо совмещалась с передними ножками, под ней следует вырезать два квадрата 3,8x3,8 см.
В местах соединения больших ножек с верхними перекладинами используются шурупы, аналогичным способом производится крепление верхней ступени и царг.
Сборка средних ножек осуществляется шкантами с последующим креплением перекладины.
Сделанные ранее конструкции соединяются на заднюю и передние царги.
Перекладина шурупами прикручивается к маленьким ножкам, крепится передняя царга и ступени.

Осталось закрепить обе заготовки в единую конструкцию с помощью направляющей. Если пробная сборка получилась подходящей, то можно смело разбирать изделие и собирать уже с проклеиванием всех элементов. Максимально плотное прилегание деталей достигается с помощью струбцин.

Видео: Стул стремянка -этажерка )DIY Ladder Chair

Делаем детский стульчик своими руками: чертежи, размеры, схемы

Покупная мебель для комнаты ребенка, особенно из натуральных материалов, может быть достаточно дорогой. В магазине или онлайн не всегда находится именно тот вариант, который понравится. Детский стульчик…

Стул детский регулируемый по высоте

Детский стул именно огромное значение. Ребенку должно быть не только удобно, но и полезно для здоровья. В период формирования позвоночника, необходимо подбирать мебель, сохраняющую хорошую осанку. Плохо…

Перетяжка стульев: от замысла к результату

У любого хозяина иногда возникает желание обновить интерьер: поменять обои, приобрести новые предметы мебели, заменить одни дизайнерские элементы другими. К сожалению, запросы не всегда совпадают с возможностями,…

Как сделать складной стул из фанеры своими руками: пошаговая инструкция изготовления

Мебельные магазины предлагают широкий выбор стульев разных стилистических направлений. Также заказать такой предмет возможно у профессионального мастера. Он выполнит заказ, учитывая малейшие требования….

Как сделать складной стул своими руками

Удобную мебель для дачи или лоджии можно сделать самостоятельно. Трансформирующийся стул – довольно практичная вещь. При необходимости его всегда можно компактно сложить и убрать до востребования. …

От табуретки до стула-трансформера — учимся делать стулья своими руками

Изготовление мебели своими руками это не только замечательный способ сэкономить семейный бюджет. При помощи различных деталей и подручных инструментом любой человек может смастерить разнообразные конструкции…

Этапы производства

Порядок изготовления стремянки существенно отличается в зависимости от материалов и типа выбранной конструкции. Однако, несмотря на сказанное, можно выделить несколько этапов создания данного изделия, которые можно применять во всех случаях.

Подготовительные работы

На данном этапе заготавливаются все детали будущей стремянки. То есть потребуется нарезать металл или дерево на части в соответствии с выбранным чертежом. Все материалы необходимо обработать от заусенцев. Кроме того, дерево следует прописать антисептиком, чтобы предотвратить в будущем гниение.

Сборка

Общий алгоритм сборки стремянки из заготовленных деталей выглядит следующим образом:

В боковые планки с просверленными стоечными пазами вставляются ступеньки. Если для изготовления лестницы используется древесина, то каждый шип предварительно обрабатывается столярным клеем.
С торцевой части каждый шип дополнительно усиливается крепежом. В частности, на деревянной лестнице для этого в боковые планки вбиваются гвозди или вкручиваются саморезы.
Если вместо брусков используются доски, то каждая ступень крепится посредством металлических уголков.
Под каждой ступенькой высверливаются отверстия под шпильки, посредством которых монтируются тетивы. Такая стяжка повышает общую прочность конструкции и увеличивает срок службы лестницы.

После того, как собраны описанным способом две рабочие зоны (или одна рабочая и упорная), обе части конструкции соединяются сверху посредством шарниров с петлями либо кронштейнами. В конце в центре или снизу на стремянку монтируется цепь.

Финишная обработка

На конечном этапе изготовления складной лестницы потребуется:

Отшлифовать наждачной бумагой все детали конструкции. Если речь идет о металлическом изделии, то нужно зачистить кромку и места крепления отдельных элементов стремянки.
Обработать изделие антисептиком и лаком. В отношении металлической конструкции этот этап можно пропустить.

В конце также рекомендуется прикрепить к ступеням и ножкам антискользящий материал.

Техника безопасности

При изготовлении деревянной стремянки нужно придерживаться техники безопасности и следующих правил:

не нужно проводить руками по неотшлифованной поверхности дерева — можно загнать занозу под кожу;
лучше надеть защитные очки во избежание попадания щепок в глаза;
будьте внимательны при работе с режущими инструментами, берегите пальцы.

После завершения работы по изготовлению стремянки нужно проверить её на надёжность и устойчивость. Для этого рекомендуют провести испытания стремянки в разных положениях.

При выполнении разнообразных работ со стремянкой, рекомендуют придерживаться таких правил безопасности:

проверить устойчивость конструкции перед работой;
при выполнении работ на высоте более 1,3 м применять специальный пояс для страховки;
желательно, чтобы кто-то подстраховывал снизу и подавал нужные инструменты;
не стоит ставить стремянку на ступеньках лестничных пролётов;
не нужно делать попытки дотянуться до предметов, которые расположены более чем на 1 м от верха лестницы;
нежелательно её использовать при работе со сварочным, пневматическим, а также электрическим оборудованием в одиночку.

При наличии некоторых навыков и инструментов, можно закупить материал и сделать самим стремянку из дерева. Простую конструкцию из дерева изготовить будет не сложно, для неё потребуются обычные инструменты и особых навыков не нужно.

Изготовление трансформера потребует наличия электролобзика и умения работать с деревом.

Табурет-стремянка

Наиболее просто в домашних условиях самостоятельно изготовить табурет-стремянку из доски и брусков, которые можно приобрести на любом строительном рынке. Кроме того, предпочтительность использования деревянных деталей обусловлена следующими соображениями:

деревянные доски и бруски легко обрабатываются;
деревянная фактура приятна для глаза и не входит в диссонанс с другими предметами мебели;
вес и габариты «самоделки» могут быть достаточно небольшими;
древесина является экологически безопасным материалом;
для изготовления табурета-стремянки можно использовать подручные материалы, оставшиеся с последнего ремонта;
простота конструкции изделия позволяет обойтись без сложных чертежей, ограничившись самостоятельно выполненными эскизами и вырезаемыми в процессе изготовления бумажными (картонными) шаблонами.

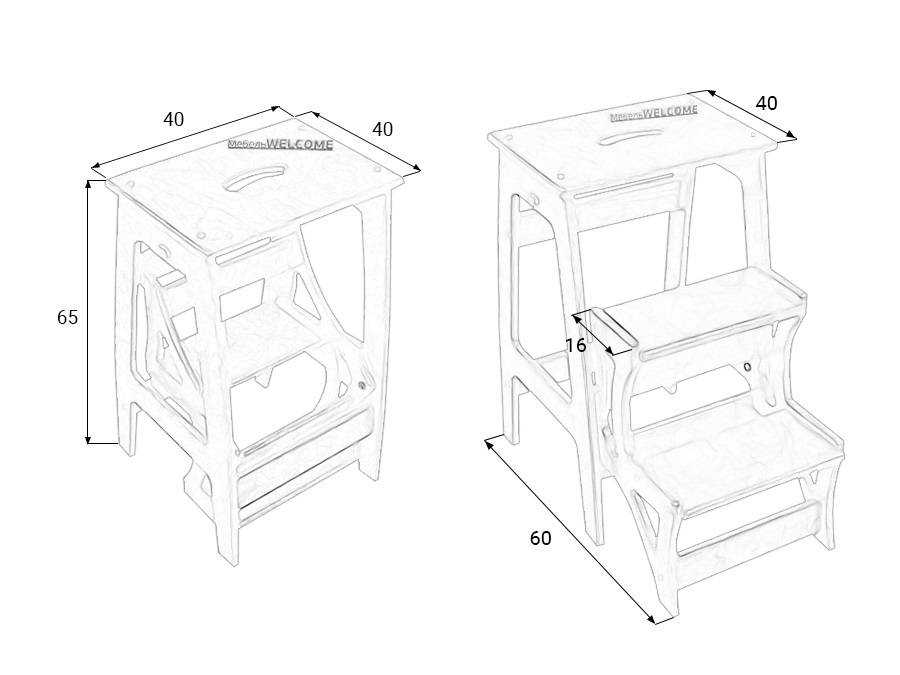

Как видно из фото выше конструкция табурета-стремянки включает в себя:

сиденье-опорную платформу (1);
несколько опорных стоек предназначенных для поддержки ступеньки и сиденья (2);
одну или несколько лестничных ступенек (3);
соединительные поперечины (4, 5).

расстояние между опорными стойками по фронту ступеньки – не более 50,0 сантиметров;
расстояние между опорными стойками по фронту сиденья-опорной платформы – не более 60,0 сантиметров;
высота сиденья-опорной платформы – 60 сантиметров, что позволяет выполнять потолочные работы человеку среднего роста;
размеры платформы 25,0…40,0x40,0…60,0 сантиметров;
при наличии нескольких ступенек расстояние между ними может находиться в пределах 15,0…20,0 сантиметров, причем нижняя ступень должна располагаться от пола на расстоянии не более 25,0 сантиметров.

Для изготовления сиденья-платформы потребуются две опорные рейки и 5 штук реек для верхней, опорной поверхности. Если есть доски шириной 150,0…200,0 миллиметров, то достаточно двух деталей длиной около 500,0 миллиметров. Соединение деталей производится с использованием деревянных шкантов и клея, саморезов или в «паз».

Ступенька изготавливается аналогично.

Поверхности всех деталей обрабатываются наждачной бумагой.

Сборка табурета-стремянки заключается в соединении всех предварительно собранных элементов и отдельных деталей между собой. Последовательность сборки следующая:
