Процесс сборки

Без спинки

Элементы стула: 8 брусков для ножек и сиденья, четыре планки и две проножки.

Разложите все необходимые элементы перед собой. Возьмите бруски для ножек, установите осевые болты. Данную ось опустите на 2 см от широких брусков для сиденья, чтобы стул не падал. Соедините перекладины сиденья болтами, вначале к ножкам внутри, потом снаружи, последовательность нельзя нарушать. Эти детали – шарнирные, скрепите их. Планки сиденья соединяют и закрепляют на свободных торцах. Проножки прикрутите саморезами снизу ножки, высота – около 10 см от пола для стула высотой 35-40 см.

Со спинкой

Процесс сбоки стула со спинкой подразумевает работу в несколько этапов:

  1. Сборка сиденья. Из брусков нужно сделать основу. Необходимое количество реек нужно прикрутить к получившемуся прямоугольнику. Саморезы желательно немного утопить.
  2. Спинка стула. Из двух брусков и двух реек сделайте раму спинки, оставшиеся рейки разместите на равном расстоянии на свободном месте. Чуть ниже прикручивается перекладина, на нее позднее прикрутим сиденье.
  3. Подвижные элемент в виде перекладин прикручивают к задним ножкам снизу и сверху.
  4. Нижнюю перекладину соединяют болтами с основной рамой, таким же способом крепят верхнюю перекладину к спинке.
  5. К перекладине посередине спинки прикручиваем болтами сиденье.

Если сиденье стула изготавливается не из реек, а из ткани, то на первом этапе на раму вместо реек натягивается заранее сшитый чехол.

Из металла или пластика

Самый простой вариант – табурет на 4 опорах. Схема изготовления из пластиковых труб проста. Трубу разрезают на 8 частей: 4 длинных и 4 коротких. Длинные соединяют буквой «Х» при помощи болтов.

После изготовления этими болтами можно будет регулировать стул, чтобы он легко складывался. Короткие отрезки сверху и снизу пластиковыми углами крепят к ножкам. Это каркас стула. Осталось только взять подходящую ткань типа брезента и сшить из него сиденье.

На основании этого стула можно сделать вариант со спинкой, прикрепив к верхней перекладине раму из металлических или пластиковых трубок. Саму спинку, как и сиденье, делают из ткани.

Из металла можно сделать стул на трех ногах. Для этого нужны 3 трубки одинаковой длины и треугольный кусок ткани или кожи. Оптимальный по высоте стул можно сделать из труб длиной 60 см.

Начать работу следует с просверливания отверстий на высоте 25 см на каждой трубе. Затем сделайте отверстия для крепления материала сиденья. Теперь возьмите две ножки и соедините их болтом, между трубками должен оказаться второй болт с петлей. С его помощью крепим третью ножку.

Не нужно затягивать слишком сильно, чтобы стул свободно складывался. Чтобы закрепить сиденье по краям, следует сделать отверстия, которые по диаметру подойдут к диаметру ножек.

Сделать складной стул своими руками не сложно, достаточно иметь хороший чертеж и качественные материалы. Представленные выше варианты – самые простые для изготовления. На основании этих стандартных моделей можно разработать свои, подходящие к интерьеру дачи или кухни. Добавьте сочные ткани, покрасьте материалы в яркий цвет, и даже обычный рыбацкий стул станет ярким акцентом в комнате.

О том, как сделать деревянный складной стул для дачи, смотрите в следующем видео.

Как сделать складной деревянный вариант?

Для тех, кто не умеет делать мебельные предметы, стоит начать с самого простого варианта — табурета-стремянки. Но в данной статье мы рассмотрим оптимальный вариант стула-трансформера. Так как помимо своей функциональности, он имеет привлекательный и оригинальный внешний вид.

Чтобы самостоятельно сделать стул-стремянку нам потребуется разделить рабочий процесс на определенные этапы:

  1. Создание продуманного и грамотного чертежа с указанием всех размеров и количества деталей.
  2. Обработка и подготовка древесины к работе.
  3. Изготовление отдельных деталей стула (сидение, ступени, ножки).
  4. Сборка изделия в единую конструкцию.
  5. Финишная обработка: отшлифовать стул, покрыть его морилкой и лакокрасочными материалами.

Как уже видно из всего вышеперечисленного, процесс самостоятельного изготовления стула-стремянки стоит из 5 отдельных этапов. Теперь мы рассмотрим более подробно каждый из них.

Что касается чертежа, то мы рассмотрели варианты выше, как его лучше сделать. Главное понимать, что грамотный чертеж является залогом успешного создания стула.

Теперь подготавливаем необходимые инструменты и пиломатериалы и заготавливаем необходимое количество деталей. Далее приступаем непосредственно к процессу создания стула:

  1. Начинается сборка с сидения. Берем две подготовленные широкие доски и соединяем их друг с другом вплотную. При желании, помимо соединения досок саморезами их можно проклеить столярным клеем.

    Для прочности, на обратной стороне сидения рекомендуется закрепить два куска бруса.

  2. Далее соединяем части опорной стойки. Делается это саморезами, согласно созданной схеме: к направляющим крепим два поперечных бруска и один устанавливаем по диагонали.
  3. Теперь переходим к изготовлению лестницы. Ступеньки изготавливаются под углом и крепятся параллельно полу.

После того, как все отдельные элементы у нас готовы, собираем их в единую конструкцию:

  1. К сидению крепятся направляющие опорной стойки и тетива лестницы.
  2. Далее соединяем опорную стойку с лестницей и закрепляем рейки одним концом под сидением, вторым — посередине опорных стоек.

Финишная обработка стула-стремянки проводится в следующей последовательности:

  1. Изделие тщательно зачищается шлифовальной машинкой или наждачной бумагой разной степени зернистости.
  2. Все поверхности грунтуются.
  3. По желанию, изделие покрывается морилкой.
  4. Сверху наносится несколько слоев лака. Для этих целей лучше выбирать стойкий лак, например, акриловый. Он отличается устойчивостью к повышенной влаге и другим негативным факторам.

Совет: если вы цените мебель-трансформер, попробуйте также сделать кровать-трансформер,  скамейку-трансформер или шкаф-кровать. А из стульчиков в доме могут пригодиться детский, для кормления или для кухни.

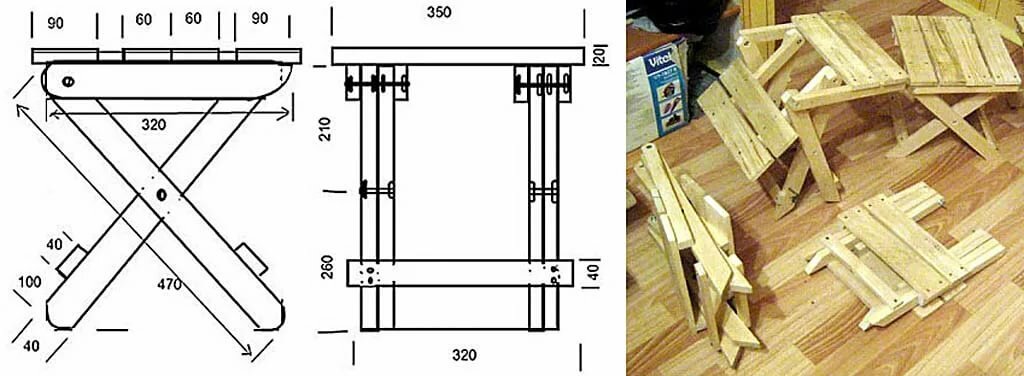

Складной деревянный стул своими руками: пошаговая инструкция

В первую очередь, соединяем попарно ножки в виде двух букв Х при помощи болтов. Соединение рекомендуется проводить не в середине ножек, а ближе к их верху, чтобы будущий стул был более устойчивым. Шляпки болтов и гайки нужно немного утопить в древесине.

Далее при помощи болтов соединяются верхние концы ножек и перекладины. Если рассматривать этот каркас стула от центра, то к внешним ножкам перекладины крепятся снаружи, а  к внутренним – изнутри.

После этого на каждой из «половинок» складного стульчика крепится по проножке (на расстоянии в 100 мм от нижних концов ножек), а также по одному широкому и одному узкому бруску сидения. В собранном виде сидение должно выглядеть так: широкий брусок – узкий – узкий – широкий. Расстояние между широким и узким бруском – примерно 15-20 мм.

Советы и нюансы

Детские вещи очень часто подвергаются различным механическим и другим воздействиям, поэтому будет лучше защитить поверхность и нанести несколько слоёв лака. В крайних случаях и при острой необходимости защиты поверхности стола можно использовать эпоксидную смолу, которая, застывая, образует толстую пленку, похожую на стеклянную поверхность. Но осуществлять это стоит лишь в том случае, если стол будет использоваться для рисования или же будет часто подвергаться влажной уборке с химикатами.

Шляпки гвоздей и саморезов нужно «прятать». Сделать это можно несколькими способами: глубоко «посадить» их в дерево, прикрепить специальные «шапки» из пластмассы или же использовать ту же эпоксидную смолу или лак, нанесённый в несколько слоёв. Эти «шапки» делаются как из пластмассы, так и из резины. Выше было сказано, что обивку стульчика лучше не делать, но если ребёнок уже вошёл в осознанный возраст, можно сделать кожаную обивку стульчику. Снизу кожаное покрытие нужно будет закрепить особенно хорошо. Его наличие существенно облегчит уход за креслом.

Необязательно, но желательно приобрести два вида (грубой и тонкой) наждачной бумаги для шлифовки. После обработки каждой из них можно добиться ровной и гладкой поверхности.Процесс изготовления детского стульчика и детского столика может стать увлекательным не только для взрослого, но и для малыша. Главное в этом процессе – терпение и труд, которые, как известно, все перетрут.

Популярные модели растущих стульев от ведущих производителей

Ведущие производители поэтому и имеют такой статус. Они всегда точно знают, что нужно их клиенту

От этого постулата и отталкиваются те, кто изготавливает мебель для детей, служащую им долгие годы в качестве помощника, следящего за здоровьем хозяина. Среди наиболее узнаваемых моделей довольно высокого качества можно выделить несколько.

Статья по теме:

«Конёк-Горбунок»

Стул, который растёт вместе с ребёнком, способный регулировать положение осанки по высоте высотой и глубине расположения сиденья, оборудован подножкой.

Стульчик для ребёнка «Конёк-Горбунок»

Надёжность конструкции гарантирована использованием фурнитуры и крепежа европейских производителей. Спинка имеет анатомический изгиб. На опорах для того, чтобы уменьшить способность к скольжению, установлены тефлоновые накладки.

Съёмный столик

Рекомендуется для возрастной категории от 36 мес. до 15 лет, с максимальным весом пользователя - до 100 кг. Всего положений - 4, а вот у подножки - 11, за счёт чего ребёнку можно подобрать наиболее удобный вариант сидячего положения. Вес самого стула - 6,4 кг, размеры - 84x50x47 см.

Также можно приобретать мягкий вкладыш для малышей. Купить растущий стул для ребёнка «Конёк-Горбунок» можно под заказ в различных цветовых исполнениях от 5000 руб. Съёмный столик - от 500 руб.Приведём несколько отзывов о данной модели.

«Kid-Fix» («Кид-Фикс»)

Выполнен из натурального массива дерева, чаще всего - из берёзы. Предназначен для ребёнка с самого раннего возраста до его полного взросления.

Цветовой ряд

Лёгок в уходе, надёжен. Представлен в широкой цветовой гамме. Предназначается для детей от 6 мес. до 16 лет. Весит модель 7 кг. Практически невесом для взрослого, да и ребёнок в возрасте от 5 лет может передвигать самостоятельно.

Стулья с лакокрасочным покрытиемНакладки на стульчик

Сидушка, как и у предыдущей модели, жёсткая. Но приобретение специальной мягкой подушечки может решить эту проблему. Однако модели этого бренда представлены в более высокой ценовой категории. Приобрести его можно от 6700 руб., с дополнительным лакокрасочным покрытием - от 7200 руб., комплект подушечек - от 950 руб., органайзер - от 1200 руб.

«Stokke» («Стокке»)

Эргономичное изделие, растущее вместе с малышом едва ли не с самого его рождения, выполнено в классическом дизайне. Специальная вставка позволяет размещать на нём даже грудничков. Но приобретаются такие аксессуары отдельно от самого стула.

Стул «Стокке»Вкладка для малышей от 6 мес.

Это нужно учитывать при его покупке. Стоимость модели от этого бренда начинается от 2700 руб. Однако, такая стоимость от этого производителя встречается крайне редко и не во всех магазинах. Обычно модель можно приобрести от 10000 руб. Вкладыш для сидячих малышей стоит от 6500 руб., съёмный поднос - от 3000 руб., подушечки-накладки - от 2300 руб.

Мягкие подушечки

Как видите, сам стул можно отнести к категории дешёвых. Однако приобретаемые к нему аксессуары имеют внушительную цену. Если подушечки можно сшить самостоятельно, то столик придётся покупать. Однако, если приспособиться, можно кормить малыша за взрослым столом. Но это дело удобства и вкуса каждого. Чтобы определиться с выбором, стоит ознакомиться с отзывами о подобной модели.

«Kotokota» («Котокота»)

Универсальный стул-трансформер. Одинаково удобно в нём себя чувствуют и маленькие дети, и подростки, так как стул можно с лёгкостью подогнать под общий стол. Дизайн творился с расчётом на детские вкусовые предпочтения. Это не является помехой для того, чтобы прекрасно дополнять любую обстановку.

Стул «Котакота»

Как и вышеописанные модели, этот стул от «Котакота» предназначается для использования детьми от 6 месяцев, но до 18 лет, весом не более 100 кг. Высота сиденья, так же, как и подножки, регулируется

Что необходимо иметь?

Надо отдать должное изобретателю, который создал такой трансформер, соединив стул и лестницу. Стремянка стул деревянная не требует для своего изготовление слишком глубоких познаний, чтобы сделать её своими руками. Для этого нам понадобится:

  • заготовки бруса из сосны под ножки, проножки (планки для горизонтального крепления ножек стула);
  • фанера на ступеньки, сиденье;

«Скрытые таланты»

  • инструмент: рубанок, ножовка с полотном, лобзик и дрель (лучше электрические), набор свёрл, пила циркулирующая, шлифмашинка, малярная кисть, штапель;
  • используемый материал: шурупы, шканты, наждачная бумага, клей, краска, шпаклёвка прозрачная, лак для мебели;

Красиво и практично

Выбор цвета и декора

Немаловажным фактором является подбор правильного дизайна и цветового решения

Здесь, в первую очередь обращают внимание на:

  1. Пол ребенка – для девочки подойдут светлые оттенки теплой гаммы. Подборка пастельных цветов поможет определиться с конечным результатом.
  2. Для мальчиков стоит предпочесть холодные оттенки или теплые цвета зелени.

Что касается самого дизайна, то выбор идей здесь небольшой. Чаще всего выбирают из двух типов:

  • Классическая конструкция – она часто представляет собой деревянное изделие, сконструированное из отдельных брусьев и реек, которые имеют линейные формы или резные элементы.
  • Современные типы изделий – в этом случае табурет, стол или стульчик должны иметь уникальный внешний вид, который будет более необычным. Правда, для его изготовления скорее всего придется прибегать к более сложным шаблонам.

Чтобы подобрать подходящую модель, стоит рассмотреть подборку детских изделий.

Как сделать?

Вариантов, как сделать какую-либо мебель так же много, как и ее видов.

Простой

Выше в статье уже описывались виды простых стульев – табуреток и моделей со спинкой. Иногда мастера решают сделать ее гнутой, чтобы добавить изделию плавных линий и изящества. Это хорошее и удачное решение, но, как и в случае с креслом-качалкой, придется повозиться с изгибом дерева. С первой попытки это может и не получиться.

Итак, как согнуть доску или какой-либо брусок в домашних условиях? Для начала нужно пропарить кусок древесины.

Потребуется вот такое оборудование для проведения работ:

Паровая камера. В ней будет расположена заготовка, которую требуется изогнуть.

На этом этапе в работу вступает градусник. С его помощью нужно следить, чтобы заготовка прогрелась до температуры кипения, то есть до 100 градусов по Цельсию. Именно при такой температуре дерево становится податливым и его можно начать сгибать так, как требуется. Получить можно совершенно любую форму, которая только заблагорассудится.

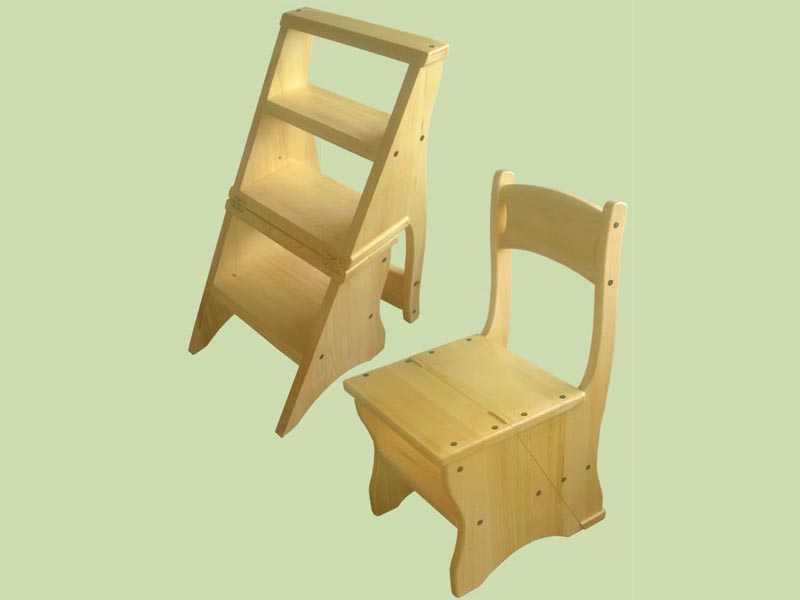

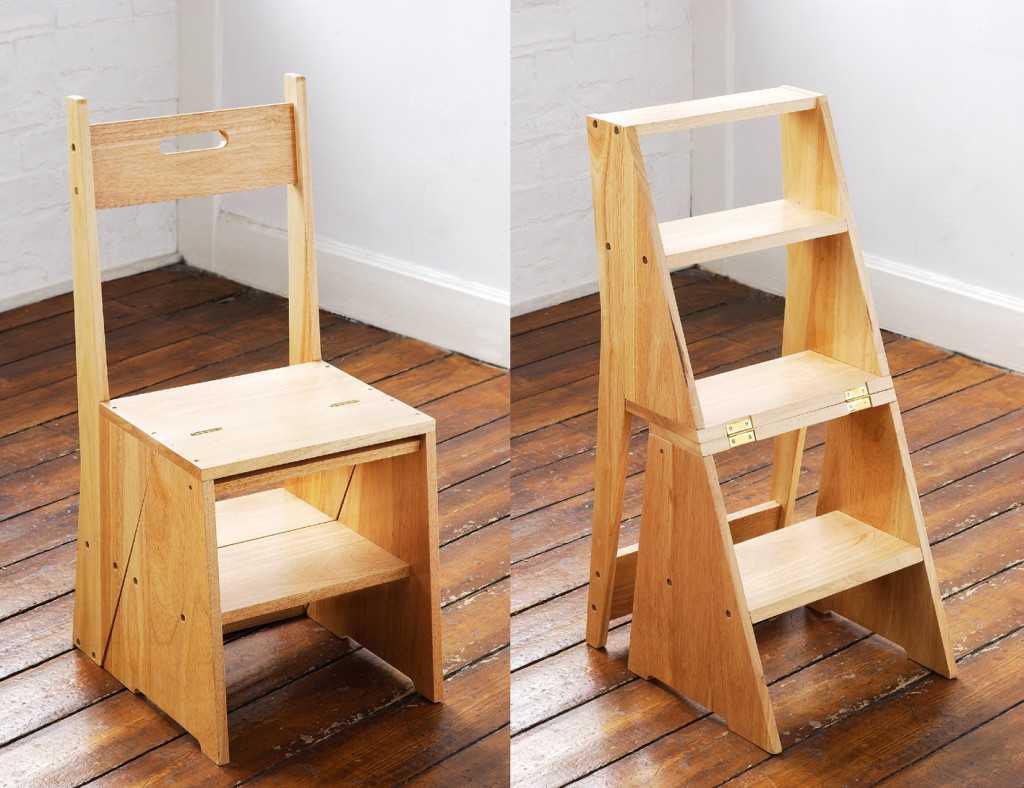

Стул-стремянка

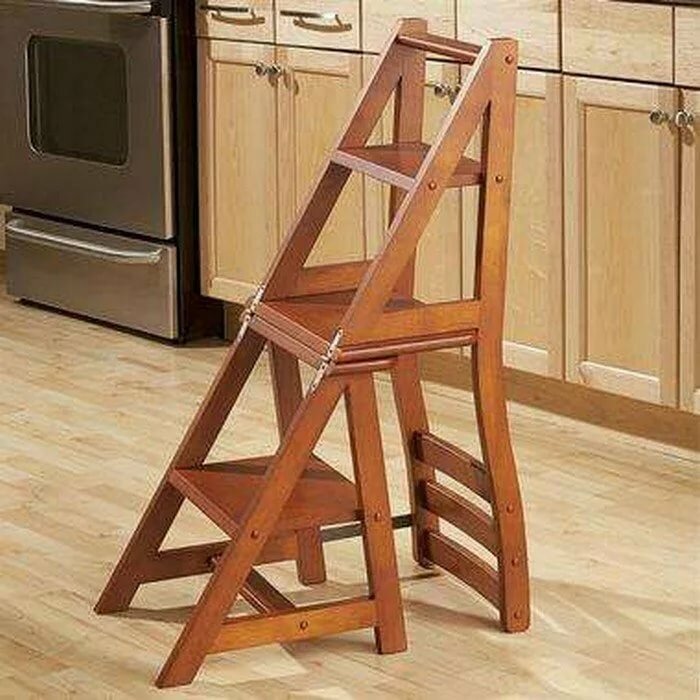

В быту очень удобен стул-лестница-трансформер деревянный или из металла. Сделать его своими руками для дома несложно, если четко следовать инструкции. Приближенность действий к инструкции в данном случае очень важна, так как на изделие в будущем планируется вставать во весь рост. Если оно будет выполнено с ошибками, человек, пользующийся стремянкой, может упасть и получить травму.

Растущий

Очень удобная и практичная модель в семье, где есть ребенок. Мебель растет вместе с ним. Постоянного размера нужно делать сиденье, а ножки будут состоять из двух частей, которые соединяются по-разному, в зависимости от того, какой высоты они должны быть.

Складной

Некоторые домашние умельцы решают изготовить самодельный раскладной стульчик. Это не так сложно, как кажется, хотя есть специфические особенности. Главный плюс в том, что такая мебель не занимает много места в помещении. Иногда его можно использовать не только как мебель, но и как украшение, если повесить красиво окрашенный стульчик на стену.

Кресло-качалка

Пожилые люди много времени проводят в мягких стульях-креслах или в креслах-качалках, хотя последние встречаются в современных квартирах все реже и реже, так как занимают много места и наносят большой урон напольному покрытию.

Изготовление такого стула требует большой сноровки и опыта работы с деревом, ведь для изготовления самой главной, отличающей от других стульев детали потребуется сгибать деревянные детали. В основе кресла находятся полукруглые ножки, на которых качается вся конструкция.

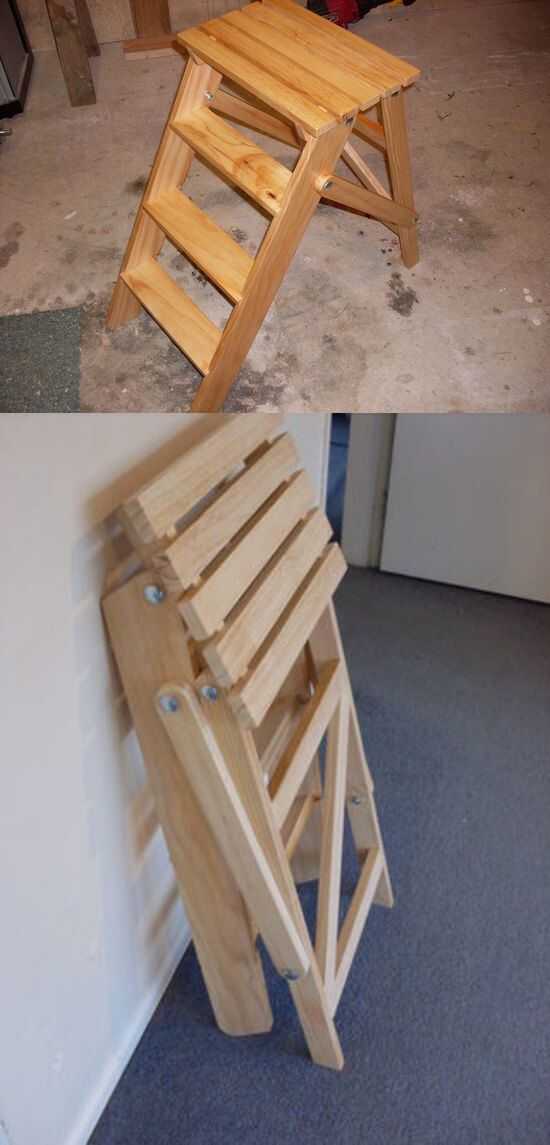

Раскладной стул-стремянка своими руками

Складывающаяся модель изготавливается несколько сложнее, чем предыдущий вариант, но при этом имеет более изысканный вид и при необходимости может трансформироваться в обычный стул.

Фигурные элементы вырезаются по лекалам. Кромки обрабатываются с помощью наждачной бумаги. Подвижная часть соединяется с неподвижной при помощи рояльных петель. Имея определенные навыки и терпение, Вы сможете сделать своими руками подобную конструкцию.

Еще одной альтернативой может стать конструкция, состоящая из табурета и подвижного модуля, который в сложенном положении спрятан под сиденьем. Модуль состоит из двух ступеней и выдвигается с помощью направляющих, по тому же принципу, что и выдвижные ящики. Детали данной лестницы показаны на рисунке 10.

Стул-лестница состоит из следующих элементов:

  • 4 ножки 10х72,5 см;
  • 2 верхние проножки 3,8х18 см;
  • 2 нижние проножки 10х42 см;
  • 2 верхние царги 12,5х34,5 см;
  • 1 нижняя царга 10,5х34,5 см;
  • верхняя ступенька 27х25 см.

Все детали имеют толщину 19 мм. Для изготовления боковых накладок понадобится 2 листа фанеры толщиной 3 мм с размерами 17х25 см.

Выдвижной модуль состоит из следующих элементов:

  • 2 средние ножки шириной в 10 см и длиной в 47 см и две малые ножки шириной в 10 см и длиной в 21,5 см;
  • 2 проножки ступеней шириной в 10 см и длиной в 40 см;
  • 2 передние царги ступеней шириной в 9 см и длиной в 22 см;
  • 1 задняя царга ступенек шириной в 10,5 см и длиной в 30 см;
  • 2 ступени шириной в 18 см и длиной в 29,8 см.

Все детали имеют толщину 19 мм.

Для изготовления стул-лестницы также понадобятся:

  • направляющие – 2 комплекта, каждая длиной по 31 см;
  • крепежные детали: шпонки, шканты, шурупы;
  • наждачная бумага;
  • клей, шпатлевка, краска или мебельный лак.

Необходимо запастись и инструментами: ножовкой, лобзиком, рубанком, дрелью, шлифовальной машинкой и струбцинами.

Сначала из предварительно отшлифованных заготовок шириной 10 см выпиливаются ножки, как показано на чертеже ниже.

Затем вырезаются проножки и фанерные накладки.

Далее, в зависимости от выбранного типа креплении, необходимо выбрать пазы для шпонок либо высверлить отверстия для шкантов и соединить средние ножки. Место соединения срезается под небольшим углом. Углы ножек скругляются, что поможет избежать их скалывания.

Выпиливаются царги, при этом их верхние торцы необходимо скосить под углом в 80°. Выпиливаются и все ступеньки, после чего их ребра слегка скругляются. На нижней ступеньке необходимо сделать угловые вырезы 3,8 на 3,8 см, как показано на рисунке 10.

Когда все детали готовы, табурет-стремянка своими руками собирается с использованием шкантов и шурупов без применения клея. Это необходимо для выявления и исправления возможных огрехов. Сборка производится в следующем порядке:

  1. большие ножки соединяются с верхними проножками с помощью шурупов;
  2. прикрепляются верхние царги и нижняя царга и монтируется верхняя ступенька;
  3. собираются попарно средние ножки, проножки крепятся на внешнюю сторону каждой пары. Получившиеся узлы соединяются царгами;
  4. маленькие ножки крепятся шурупами к проножкам и соединяются царгой. Укрепляем оставшиеся 2 ступени.

Если все действия выполнены правильно, у вас должны получиться две части табурета. Теперь необходимо установить их так, как они будут соединяться, и к внешней стороне подвижных проножек прикрепить направляющую, причем ее задние торцы должны располагаться на том же уровне, что и задние кромки проножек. Весь процесс крепления выдвижного механизма показан на рисунке.

Чтобы избежать перекоса, устанавливаем в одну линию передние кромки подвижных ступеней, после чего полностью вытягиваются в паз проножек и закрепляются свободные части направляющих.

Проверяем, насколько четко работают все подвижные части табуретки, при необходимости вносим коррективы. Когда все окончательно подогнано, табурет разбирается и собирается вновь уже с использованием столярного клея.

Готовое изделие покрывается прозрачной шпаклевкой. После того, как она высохнет, наносится 3 слоя лака. Накладки из фанеры окрашиваются, после чего функциональный и эстетичный табурет-лестница полностью готов к эксплуатации.
