Как собрать корпусную мебель, основные нюансы

Работа с нижними элементами

Сборка напольных шкафов производится аналогично с верхними элементами, лишь с той разницей, что роль верха выполняет столешница, а в дно нужно ещё установить ножки, которые бывают разной конструкции, включая регулируемые.

Когда шкафы собраны, дело за установкой. Начинать установку следует от угла.

Установка:

1. Ставим шкафы в запланированные места.
2. Регулируем ножки на нужную высоту. Пользуемся пузырьковым уровнем для правильной установки шкафов.
3. Навешиваем дверцы. Регулируем их.
4. Стягиваем шкафы угловой стяжкой, что позволяет идеально ровно установить гарнитур. Стяжка вставляется в просверлённые отверстия, если их нет — нужно просверлить самим, предварительно скрепив смежные секции струбциной. На одну секцию используется две стяжки. Отверстия сверлятся в районе петель ближе к фасаду шкафов.
5. Кладём столешницу на её штатное место и крепим её согласно конструкции и прилагаемой фурнитуре.

Подготовка перед сборкой

Выбранный материал – ДСП, ЛДСП или панели из цельного дерева – необходимо правильно обработать. Подготовка деталей шкафа или комода заключается в выравнивании поверхностей, если это не ламинированная основа, а также в их зачистке от шероховатостей и заусенцев. Обрезанные края ЛДСП можно просто зашкурить и закрыть ламинированной кромкой в тон.

Практичным дополнением служит и точечная подсветка.

Любой материал, который вы собираетесь использовать, должен быть качественным и хорошо просушенным, чтобы после изготовления изделие не создавало опасных химических испарений в комнате.

Перед сборкой корпусной мебели нужно тщательно снять размеры площади, где конструкция будет установлена. Для шкафа с дверцами требуется оставить немного свободного пространства, чтобы створки могли открываться без возможности трения о стены.

В работе можно использовать электроинструмент, что упрощает присоединение той или иной детали к корпусу.

Повторные детали будущего изделия должны быть симметричны друг другу, иначе вероятен перекос.

Элементы крепежа подбирайте уже после того, как определитесь с основным материалом. Постарайтесь приобрести надежные соединительные детали. Покупать их следует с запасом, чтобы при выходе из строя можно было легко восстановить.

В качестве материала для зачистки поверхностей подойдет наждачная бумага.

Можно ли самостоятельно собрать мебель

Покупать мебель в разобранном виде стало популярным. Это в разы дешевле, чем купить, доставить и погрузить заранее собранный на производстве предмет интерьера.

Схема и чертежи

После того, как вам доставили детали будущей мебели, не торопитесь на радостях сразу все распаковывать. Есть большая доля вероятности, что элементы могут перепутаться между собой.

Пример чертежа для самостоятельного изготовления мебельной стенки.

Среди груды мебельных частей тяжело будет найти необходимую. К тому же есть риск повреждения какой-то из деталей, пока вы будете заниматься сборкой других составляющих. Внимательно изучите инструкцию до распаковки.

Схема построена так, что вы работаете поэтапно. Согласно инструкции распаковывайте коробки по очереди и сразу скрепляйте детали между собой, как указано в чертежах. Это поможет вам не запутаться, особенно если вы начинающий мастер.

Следуйте чертежу, чтобы правильно сделать мебель.

У каждого элемента и фурнитуры есть собственное условное обозначение на схеме. Начинайте сборку с нижних секций, постепенно наращивая мебель в высоту. В последнюю очередь ставятся фасады

Необходимые инструменты и крепежи

Из чего делают корпусную мебель? Обычно это листы ДСП различной толщины. Часто придется работать с массивом или МДФ.

Используйте современные инструменты для работы.

Не смотря на то, что детали и фурнитура поставляется в комплекте, кое-какие инструменты мастеру необходимо иметь собственные:

• один или несколько шуруповертов;
• различные отвертки;
• биты или отвертки-вставки;

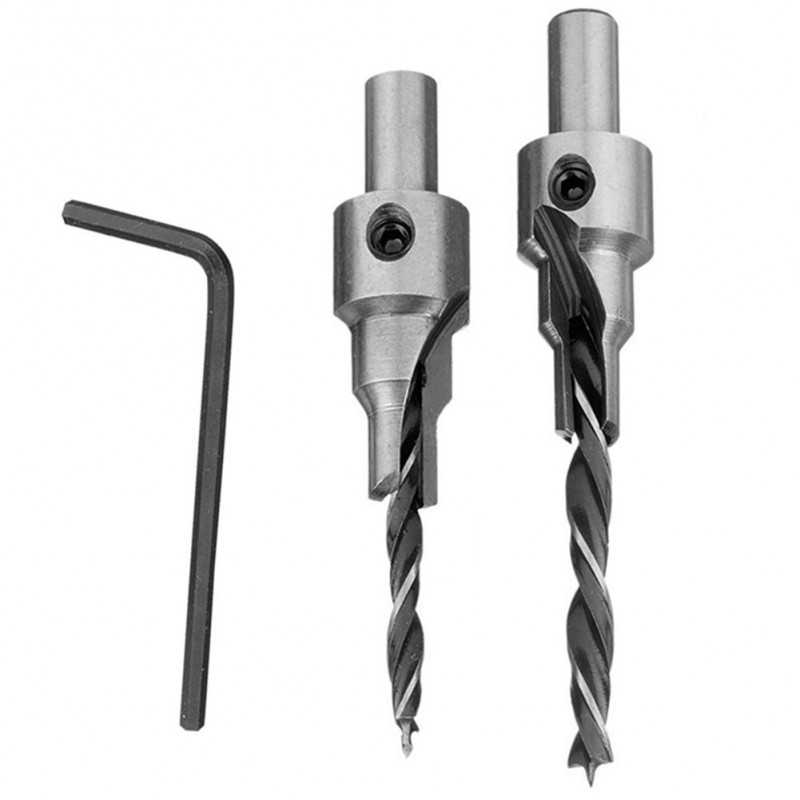

• конфирматное сверло под соединительные крепежи;
• шило с удобной ручкой;
• лобзик;
• чертежный простой карандаш для заметок на древесине;
• линейка;
• фреза для сверления отверстий под мебельные петли.

Следуйте рекомендации по сборке корпусной мебели.

Технология и нюансы сборки

Рекомендуется перед сборкой корпусной мебели своими руками посмотреть несколько практических видео. Это поможет быстрее сориентироваться в нюансах работы. Принять верное решение в неоднозначной ситуации.

На сегодняшний день есть несколько технологий мебельной сборки:

1. Эксцентриковая стяжка. Этот специальное крепежное соединение под прямым углом, при котором вся установка скрывается внутри древесины. На поверхности при этом не остается деталей или крепежей. У мебели аккуратный вид без выступающих элементов.
2. Мебельный уголок считается устаревшей технологией для сборки корпусной мебели. На сегодняшний день такой метод применим в гарнитуре класса эконом. С другой стороны, это самый простой и бюджетный крепеж, который под силу освоить даже новичку. Профессиональные мастера используют этот прием на незаметных участках, например, при сборке цоколя. Это позволяет сэкономить на материалах.
3. Мебельный шкант используется, если гарнитур не предусматривает разборки. Для этого делается отверстие под шкант и заливается клеем. Такое крепление долговечное и прочное, если не планируется на этот элемент сильной нагрузки. В противном случае части мебели в скором времени расшатаются и придется собирать заново.
4. Конфирмат или еврошуруп – технология, отличающаяся простотой и оперативностью. Достаточно дрелью наделать отверстий и шестигранным ключом посадить элемент. Крепеж получается надежный, но видно шляпку. Если это фасадный элемент, конфирмат скрывается заглушкой или наклейкой под ДСП.

Один конфирмат заменяет 3-4 шурупа аналогичной длины.

Установка дверной системы

Раздвижные двери шкафа типа купе удобны для хозяев небольших квартир. Чтобы дверь работала и открывалась слаженно, должны быть хорошо подобраны и правильно подготовлены направляющие: верхние и нижнее.

На них приходится основная нагрузка при использовании дверей, поэтому не стоит экономить на деталях. Собираем сразу верхнюю направляющую, затем нижнюю. Для дверей важным является выбор правильного профиля.

Установка направляющих

Направляющие по размеру должны соответствовать ширине шкафа, допустимы отклонения лишь до 3 мм. Устанавливаются направляющие с помощью шурупов или саморезов.

Сначала делают отверстия в профиле. Затем крепление выравнивается и фиксируется. Дверь должна быть установлена четко по вертикали. Проверять точность выполнения работы можно, передвигая нижний направляющий профиль и сверяя линию строительным уровнем.

Установка дверей

Для купе рекомендуется использовать фиксатор, чтобы в закрытом состоянии дверь плотно прилегала к корпусу.

Чтобы установить стопор на подходящем месте, необходимо, закрыв створки, найти центр колеса на направляющей внизу и по отметке установить фиксатор.

Регулировка дверей

Для регулировки понадобится специальный шестигранный ключ. С его помощью подравнивают угол и колеса. Для этого прокручивается регулировочный винт. Для быстрого скольжения дверей и тихого закрытия используют доводчики.

Шкаф своими руками – это удобно, практично и оригинально. Лишь когда мебель сделана и собрана самостоятельно, можно быть уверенным в качестве и безопасности изделия. Такой предмет всегда изготовлен в соответствии со вкусом хозяев.

Устанавливаем напольные и навесные шкафы

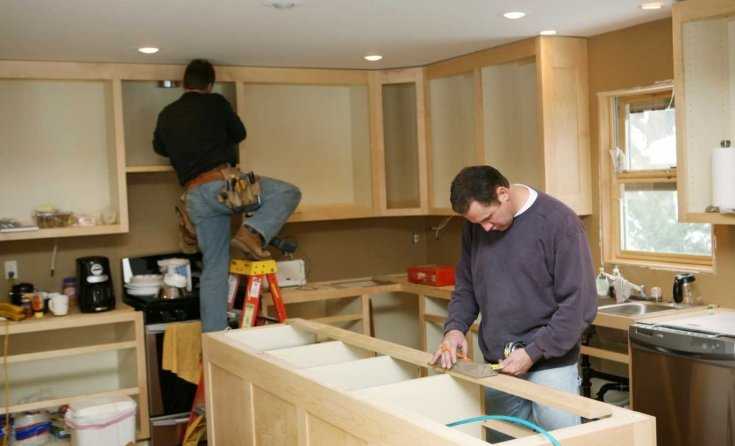

После сборки кухонного гарнитура, можно приступать к этапу крепления.

Вначале нужно произвести крепление нижних шкафов – работы ведут от угла помещения.

На стене нарисуйте разметку. Высота установки должна быть такой, чтобы между полом и цоколем шкафа оставалось не менее 100 мм, а зазоры между фасадами были минимальны.

Как повесить кухонные шкафы на стене своими руками? В процессе сборки кухни возникает вопрос – как правильно определить высоту подвешивания верхних модулей.

Для этого вначале определяется высота кухонной мебели – как уже упоминалось, она зависит от габаритов ящиков и уровня потолков. Стандартная высота между столешницей и низом верхнего ящика – 50-60 мм.

Совет! Если рост хозяйки кухни невысок или верхние шкафы гарнитура открываются доводчиками наверх, то лучше установить верхние полки в 45 см от уровня столешницы (но не меньше).

Допускается и 10-миллиметровая погрешность в установке навесных шкафов на стене – в случае, когда для крепежа применяется специальная рейка.

Вешать кухонные ящики своими руками можно двумя способами:

1. Используется монтажная рейка – одна ее часть крепится к навесному шкафу, а вторая – к стене. Получается система «крючок-паз», легкая в использовании и обеспечивающая надежную фиксацию. Навесить шкаф с таким крепежом может один человек.
2. Верхние шкафы могут помещаться на стене и путем стандартного крепления – на мебельные петли. Навешиваются они так, что зазоры между задней стенкой и стеной не остаются. Чтобы навесить шкаф на петли, стоит работать вдвоем, поскольку для одного конструкция окажется слишком тяжелой. Поскольку современные крепежные планки достаточно дорогие, в традиционных мебельных комплектах используются бюджетные петли.

Совет! В угловом гарнитуре вначале производится крепление мебели у одной стены, а затем – у другой.

Еще несколько нюансов:

• Если навешивание шкафов ведется на стене из гипсокартона, нужно использовать дюбели-бабочки. Также допускается установка деревянного бруска под лист ГКЛ в месте установки ящика;
• Когда монтаж кухонного гарнитура ведется на неровном полу, то стоит приобрести ножки с регулировкой в диапазоне 120-170 мм;
• Для небольших кухонь практичным решением будет установка не цоколей, а выдвижных ящичков;
• При навешивании фасадов нужно также соблюдать зазор по периметру – он равен 3 мм.

Далее устанавливаем столешницу.

Совет! Чтобы корректно установить столешницу, нужно проверять плоскости сразу нескольких шкафов с помощью строительного уровня. На неровные поверхности столешницу не устанавливают.

Как только мы установили столешницу приступаем к установке мойки и смесителя.

И наконец крепим к каркасу гарнитура дверцы.

• Особенности самостоятельной сборки кухонного углового гарнитура
• 3 простых способа, как обновить кухонный гарнитур
• Самодельные полки для кухни – стильно, удобно, легко
• Гид по выбору и планированию кухонного гарнитура
• Как спланировать идеальную угловую кухню

Не допускайте ошибки

Для новичков будут полезны советы по сборке мебели:

• Подготовьте рабочее место, застелите поверхность картоном от упаковки.
• Прежде чем начать пронумеруйте части и проверьте их комплектность.
• Следите за точностью разметки, ведь от этого зависит конечный результат.
• Проверяйте по схемам и не путайте детали.
• Прочно заворачивайте соединения, но не переусердствуйте, чтобы не расколоть корпус или сорвать резьбу, шуруповерт лучше выставить среднее усилие затяжки.

Для связи элементов используются:

• Стяжка эксцентриковая Может использован многократно, снаружи нет выступающих шляпок.
• Мебельный уголок практически не применяются, так как выдается на внутренней поверхности изделия, для товаров эконом класса.
• Шканты из твердых пород дерева соединяют с боковинами верхнюю и нижнюю часть гарнитура.
• Мебельные винты, основное отличие в том что шляпка квадратная с закруглениями, она врезается в материал и не дает прокручиваться при затяжке.
• Стяжки для соединений секций гарнитура.
• Конфирмат или евровинт прост в работе, но требуется развернуть три ступени отверстия, или особый профиль сверла.

Собираем верхние шкафы

Сборка этих предметов не представляет особых трудностей. Эти элементы состоят из минимума деталей и фурнитуры.

Из чего состоят:

• Две боковые стенки.
• Верх.
• Дно.
• Задняя стенка.
• Дверцы.

Так, по крайней мере, сконструирован самый простой тип шкафа. Впрочем, особой конструктивной разницы не существует.

Сборка:

1. Устанавливаем петли. Как правило, это четырёхшарнирная петля — самый ходовой вид фурнитуры для навески дверок. Она плотно вставляется в отверстие диаметром в 30 мм и устанавливается под углом в 90°. Крепится к дверке двумя саморезами. Отверстия могут быть просверлены на фабрике, могут быть просто размечены. Потом к дверке стыкуют (в положении лёжа) боковину, в которой есть отверстия для крепления ответной части петель, и также прикручивают саморезами.
2. Сборка корпуса. Боковины соединяются с верхом и дном посредством конфирматов, которые закручиваются шестигранным ключом или шуруповёртом при наличии нужной биты. Теперь почти собранный шкаф кладётся лицевой частью вниз.
3. Крепление задней стенки. Сначала нужно проверить диагонали корпуса. Для этого делается два замера. Разницы между ними не должно быть никакой. Если она всё же есть, нужно её устранить, слегка деформируя корпус мебели в нужную сторону с углов. Теперь накладывается задняя стенка и прибивается мелким гвоздям. Вместо гвоздей можно использовать скобы, если есть специальный степлер для мебели.
4. Установка держателей полок. Несмотря на разницу конструкции, петли практически всегда вставляются (вбиваются) в глухие отверстия в боковых стенках. Потом на держатели кладутся полки — но это уже после навески шкафа. Иногда вначале вбиваются втулки под полкодержатели, а последние уже в них — есть разные конструктивные решения.
5. Установка подвесов. Крепёж зависит от конструкции прилагаемого навеса. Они бывают нерегулируемыми и регулируемыми.
6. Сборка тумб с выдвижными ящиками. Тумбочка и выдвижные ящики собирается аналогично всем корпусным конструкциям с той разницей, что к внутренней поверхности боковин крепятся направляющие. Направляющие лучше ставить до сборки тумбы. Ответная же часть направляющих крепится к нижней части выдвижных ящиков. Крепятся они саморезами 6x134 мм.

Совет: дверцы лучше навешивать уже после того, когда шкаф висит на стене. Это облегчает навеску элемента.

Очень популярны петли с масляным доводчиком, посредством которых осуществляется плавное закрывание дверок.

Расходные материалы и сменные насадки

Для нормальной работы любого вида инструмента требуется периодическая замена различных насадок, рабочих органов и других атрибутов. Поэтому для нормальной, ритмичной работы желательно обеспечить их определенный запас, чтобы при необходимости замены не обещать в магазин.

Пилки для электролобзика, предназначенные для работы с древесностружечной и МДФ – плитой, выпускаются дух разновидностей. Полотна для быстрой, грубой резки имеют крупный зуб и обозначаются как «T101B». Для фигурной резки потребуются полотна, обозначенные «T101AO». Для резки оргстекла, металла и других материалов выпускаются и другие виды пилок (ножовочных полотен), но они используются достаточно редко, и частой замены не требуют.

Шлифовальные ленты различной абразивности применяются для грубой и чистовой обработки кромок и поверхностей. Однако наиболее востребованы наждачные материалы, имеющие абразивность 80 (грубая шлифовка) и 120 (доводочные работы) единиц на дюйм. Ленты имеющие диагональную склейку более надежны. При покупке ленты следует уточнить ее развернутую длину, которая подходит для использования на конкретном образце шлифмашинки.

шлифовальная лента
пилки для лобзика

Биты для закручивания крепежа имеют различную форму наконечника.

Сегодня для их отличия принята следующая маркировка, под которой они имеются в продаже в виде единичных образцов или наборов:

• профиль «PZ» («Pozidriv») или «PH» («Phillips») предназначен для крепежа, имеющего крестообразный шлиц – для самостоятельного изготовления мебели потребуются типоразмеры «PZ1/PH1» и «PZ2/PH2»;
• биты обозначаемые «T» («Torx») или «HEX» предназначены для завинчивания еврокрепежа (конфирмата) – последний тип, несмотря на его более высокую стоимость, предпочтителен;
• биты с прямым шлицем не имеют обозначения, но их достаточно просто отобрать визуально;
• имеются комбинированные биты, один из концов которых имеет профиль «HEX», а другой «PZ/H», однако их использование возможно только в устройствах, оснащенных патроном.

Магнитный держатель является дополнительным приспособлением, которым комплектуются некоторые шуруповерты. Его можно приобрести отдельно, проверив возможность установки на определенную модель. Использование магнитного держателя значительно повышает удобство пользования этим электроинструментом, особенно при работе с битами.

Кроме вышеописанных аксессуаров при изготовлении мебели потребуются набор спиральных сверл, прямые и кромочные фальцевые фрезы.

Для выполнения специфических операций по высверливанию углублений под петли, сверления ступенчатых отверстий, зенковки могут понадобиться:

• конфирматное сверло;
• сверло «Форстнера»;
• биметаллическое корончатое сверло.

Пример расчёта

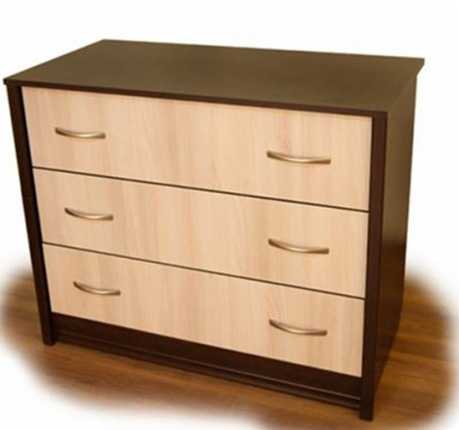

Разберём деталировку тумбы габаритами 720 мм высотой, 500 мм шириной и 450 мм глубиной. Мебель состоит из деталей, название которых говорит о расположении их в конструкции – днище, боковины, планки, крышка, полка, задняя стенка и фасад.

Днище

Глубина тумбы 450 мм. Глубину дна отделяет от общей глубины фасад, толщина которого равна 20 мм. Значит глубина дна равна 450 – 20 = 430. Ширина дна 500 мм, это хорошо видно на схеме – никакие детали не отделяют дно по ширине от общей ширины.

500*430 – 1 Днище

Планки

Планки расположены между боковинами, а общая ширина корпуса 500 мм и толщина плиты 16 мм. От ширины тумбы отнимаем две боковины 500 мм -32 мм(16+16 ) = 468 мм. Ширину для планок зададим произвольную — наименьшая 60 мм. В результате:

468*60-2 Планки

Боковины

Общая высота 720 мм. Боковины находятся по высоте между двумя деталями, а именно днище и крышка. Соответственно 720 мм – 32 мм (16+16) = 688 мм . От общей глубины отделяет фасад 450 мм -20 мм (фасад) = 430 мм. Получаем:

688*430-2 Боковины

Крышка

Размер крышки равен по ширине и по глубине габаритам тумбы. Крышка имеет нависание над фасадом, поэтому глубина 450 мм. Для того чтобы крышка хорошо перекрывала торцы (срез плиты) боковин, к ширине крышки добавляю 1 мм. В результате :

501*450 -1 Крышка

Съёмная полка

Полку рассчитаем съёмную, для удобства использования. Она расположена между двух боковин, значит по ширине её размер 500 мм -32 мм = 468 мм. Т.к. полка съёмная делаем зазор по бокам по 1 мм. По глубине полку топим на 20 мм. В результате:

466*410-1 Съёмная полка.

Задняя стенка и фасад

Заднюю стенку и фасад отделяет от общей высоты тумбы только крышка, поэтому 720 мм – 16 мм =704 мм. Необходим технологический зазор по высоте и ширине в 3-4мм, Соответственно размер фасада:

700*497-1 фасад=задняя стенка двпо или хдф.

Итого:

• 500*430-1 дно
• 468*60-2 планки
• 688*430-2 боковины
• 501*450-1 крышка
• 466*410-1 съемная полка
• 700*496-1 фасад
• 700*496-1 задняя стенка

Пример деталировки кухонного навесного шкафа

Для меня важно увидеть расположение детали в конструкции и тогда процесс идёт легко. Причём всегда можно проверить размеры деталей, когда схема у тебя перед глазами

На картинке схема сборки стандартного кухонного шкафа.

• 720*280-2 боковины
• 268*280-2 горизонты
• 266*260-1 съемная полка
• 716*296-1 фасад
• 716*296-1 ДВПО

Пример расчёта шкафа

Немного усложним задачу. Рассчитаем корпусный платяной шкаф с распашными дверьми, где будет задан внутренний размер. Рекомендую Вам просчитать его самостоятельно, а затем проверить с моей деталировкой.

Нажмите здесь, чтобы увидеть деталировку шкафа

• 2168*500-2 боковины
• 900*500-1 дно
• 902*520-1 крыша
• 1680*495-1 перегородка
• 868*495-1 горизонт
• 318*495-5 полки
• 2180*446-2 фасады
• 2196*896-1 задняя стенка

Если даже совершили ошибки то просто из-за невнимательности. Признаюсь, что технологи большинство ошибок именно так и совершают. Потому-что сложно математически ошибиться в таких несложных действиях.

Заключение

В заключении хочется заострить твоё внимание именно на схеме сборки. Рисуй от руки, прорисовывая каждую грань детали и тогда ты с лёгкостью справишься с задачей

Именно таким образом я научился рассчитывать мебель и до сих пор так и считаю.

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, подготовлю для Вас подробный проект , в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас, всегда в опилках

Ре?кун Дмитрий.

Материалы

Металл

Железные изделия можно приобрести готовые. Промышленность их выпускает не только в виде шкафов, но и в качестве гарнитуров рабочей мебели. Металл относится к особо прочным материалам и может принять большую нагрузку, концентрируя на одной полке ряд габаритных инструментов или органайзеров с метизной продукцией. Напольный шкаф из металла имеет широкие выдвижные ящики, несколько нижних полок предназначены для хранения крупных вещей.

Большую площадь (задняя стенка и двери) занимают перфорированные поверхности, на которые легко фиксируются инструменты. На дверях размещаются небольшие полочки-контейнеры под мелочи. В помощь мастерским выпускается удобный металлический секционный гарнитур. Настенные шкафы для запчастей крепятся стационарно, а напольная часть выполнена в виде модулей на колесах и является передвижной. Любой из модулей без труда можно подвести к рабочему месту.

Дерево

Древесина – приятный, экологически чистый и податливый для обработки материал. Именно ее выбирают домашние умельцы для осуществления своих проектов. Из дерева можно сделать самостоятельно многофункциональный инструментальный шкаф, воплотив в нем все свои идеи. Иногда с помощью передвижных дверей по типу купе в квартире скрывают целую мастерскую. Приведем 2 примера деревянных шкафов, один из которых сделан своими руками, а другой выполнен в промышленных условиях.

• Мастер произвел удобный шкаф под свой, конкретный набор инструментов. В закрытом виде он представляет собой настенный короб и не занимает много места. Если его открыть, получается неглубокая мебель, в которой все находится под руками. За счет раскрытых дверей места хранения увеличиваются вдвое. Расширяет функциональность конструкции спрятанный в шкафу рабочий стол-трансформер.
• Благодаря красивой обработке древесины и резному фасаду подобная мебель может украсить даже жилую комнату, стоит только ее закрыть. В шкафу предусмотрены крупные и мелкие выдвижные ящики, полки разных диаметров, карманы и крепления для хранения мелочей.

Пластик

Шкафы выполняют в промышленных условиях из особо прочного надежного пластика. Обычно они бывают небольших размеров, настольные или передвижные. Настольный вид пластиковых шкафов рассчитан на множество рабочих мелочей. Передвижная конструкция в виде набора контейнеров удобна тем, что способна содержать инструменты разных размеров и перемещаться в нужном направлении.

Комбинированные

Инструментальные шкафы могут производиться из нескольких видов материалов. Для габаритных предметов используется прочная основа, а мелочи могут занимать легкие пластиковые полки, боксы, контейнеры. Иногда мебель укомплектовывают карманами из плотной ткани.

• Предлагаем два примера, когда металлические шкафы полностью или частично имеют пластиковое наполнение в виде удобных съемных ящиков.
• Следующий пример относится к изделию из древесины, содержащему большое количество одинаковых пластмассовых контейнеров.

Самостоятельно сделать шкаф, проще всего из доски. Ее количество определяется предварительно разработанным эскизом и расчетами. Так как доска выбирается в качестве основного рабочего материала, нагрузка содержимого шкафа будет ложиться именно на нее. Инструмент имеет большой вес, соответственно, и толщина доски должна быть немалой. Во время выбора предпочтение нужно отдавать сухому материалу, иначе впоследствии изделие даст деформацию в процессе высыхания. Качественная доска не должна иметь сучков и трещин. Для шкафа можно выбрать древесину недорогих лиственных пород или сосну. Из доски изготавливают полки и каркас.

Для создания задней стенки шкафа и перегородок понадобится лист толстой фанеры. Шкаф заполняется инструментами максимально, используются стены и двери конструкции. Следует помнить, что фанера не сможет принять нагрузку тяжелых инструментов, из нее нельзя изготавливать дно изделия. Изучив заранее сделанные эскизы, можно понять, какие участки деревянного шкафа заполняются фанерой.

Брус может понадобиться для нижнего основания, полозьев, ножек. Кроме того, следует запастись металлическими уголками для мебели, дверными петлями, шурупами, гайками, саморезами. Собрав весь материал и подготовив инструмент, можно приступать к работе.
