Инструкция, как собрать кровать с подъемным механизмом своими руками

Советы по установке

Очень важный момент при изготовлении кроватей. Все советы даются на основе анализа практического опыта профессиональных мебельщиков.

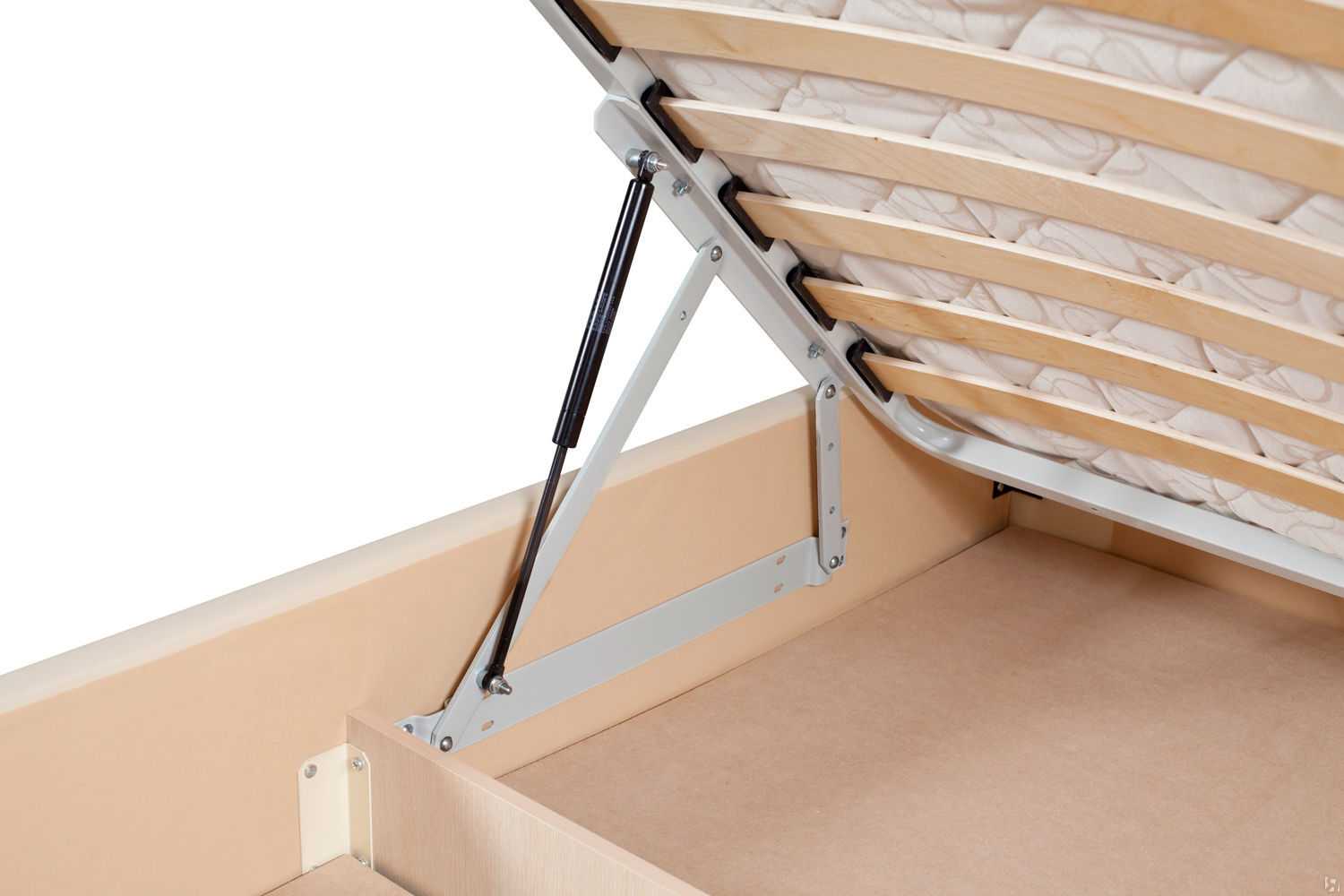

Установка подъемного механизма — очень ответственный процесс

Место установки подъемника

Промышленные модели кроватей имеют только одно место крепления механизма – около изголовья к боковинам. Такая схема создает больше неудобств, чем преимуществ. Почему?

1. В поднятом положении очень большое расстояние между матрасом и полом, не все имеют такой рост. Особенно большие проблемы возникают у женщин и детей.

2. Устройство фиксации положения вставлено в корпус механизма, состоит из одного или нескольких рычагов. При поднятии кровати на максимальную высоту механизм автоматически срабатывает и фиксирует ее. Снятие фиксации может делаться двумя способами: дальнейшим незначительным поднятием матраса и ручным методом при нажатии на рычаг. Оба способа нельзя считать удобными. Первый мы уже немного рассматривали, людям с низким ростом и так сложно поднимать матрас. А второй способ еще труднее – надо одной рукой придерживать кровать, а второй выключать упорный механизм.
3. Постельное белье сползает к изголовью, доставать его оттуда затруднительно.
4. Для поднятия матраса надо иметь мощные подъемники. Дело в том, то в этом случае срабатывают законы распределения сил, размер рычага большой (равняется длине кровати), что значительно увеличивает нагрузки на втором конце.

В связи с такими проблемами, опытные мебельщики настоятельно рекомендуют монтировать механизмы подъема не к боковинам у изголовья, а по одному у изголовья и изножья – кровать поднимается в сторону, все эксплуатационные показатели значительно улучшаются. Но есть и одна новая проблема: в зависимости от того, с какой стороны смонтирован механизм, кровать не может ставиться близко к стене, всегда должен быть проход.

Подъем матраса в сторону повышает удобство использования кровати

Этапы изготовления

Работы нужно предварительно спланировать, только таким способом можно добиться высокого конечного качества.

1. Выбор модели. Определитесь с размерами и материалом изготовления кровати. Примерно рассчитайте количество материалов, доборных элементов и метизов, узнайте их стоимость.
2. Нарисуйте подробный эскиз с указанием габаритных размеров всех главных элементов и узлов. Сделайте деталировку, подготовьте рабочие чертежи.
3. Проверьте инструменты и специальные приспособления, если есть мастерская – освободите рабочий стол.

Начинать нужно с составления чертежа и расчета материалов для изготовления кровати

Настоятельно советуем при выборе модели кровати трезво оценивать свой практический опыт мебельного строительства. На практике все делать намного сложнее, чем читать об этом в статьях. Опытные плотники рекомендуют вначале изготовить своими руками несколько простых предметов мебели, а только потом браться за сложные.

Пошаговая инструкция

Мы сделаем детскую кровать из натуральных досок, механизм подъема крепится к изголовью и изножью и обеспечивает боковое опрокидывание матраса. Детям намного проще пользоваться таким устройством, о его преимуществах мы уже рассказывали. Размеры деталей не даются умышленно, каждый пусть изготавливает по своему эскизу. Главное понять технологию, рулеткой работать умеют все.

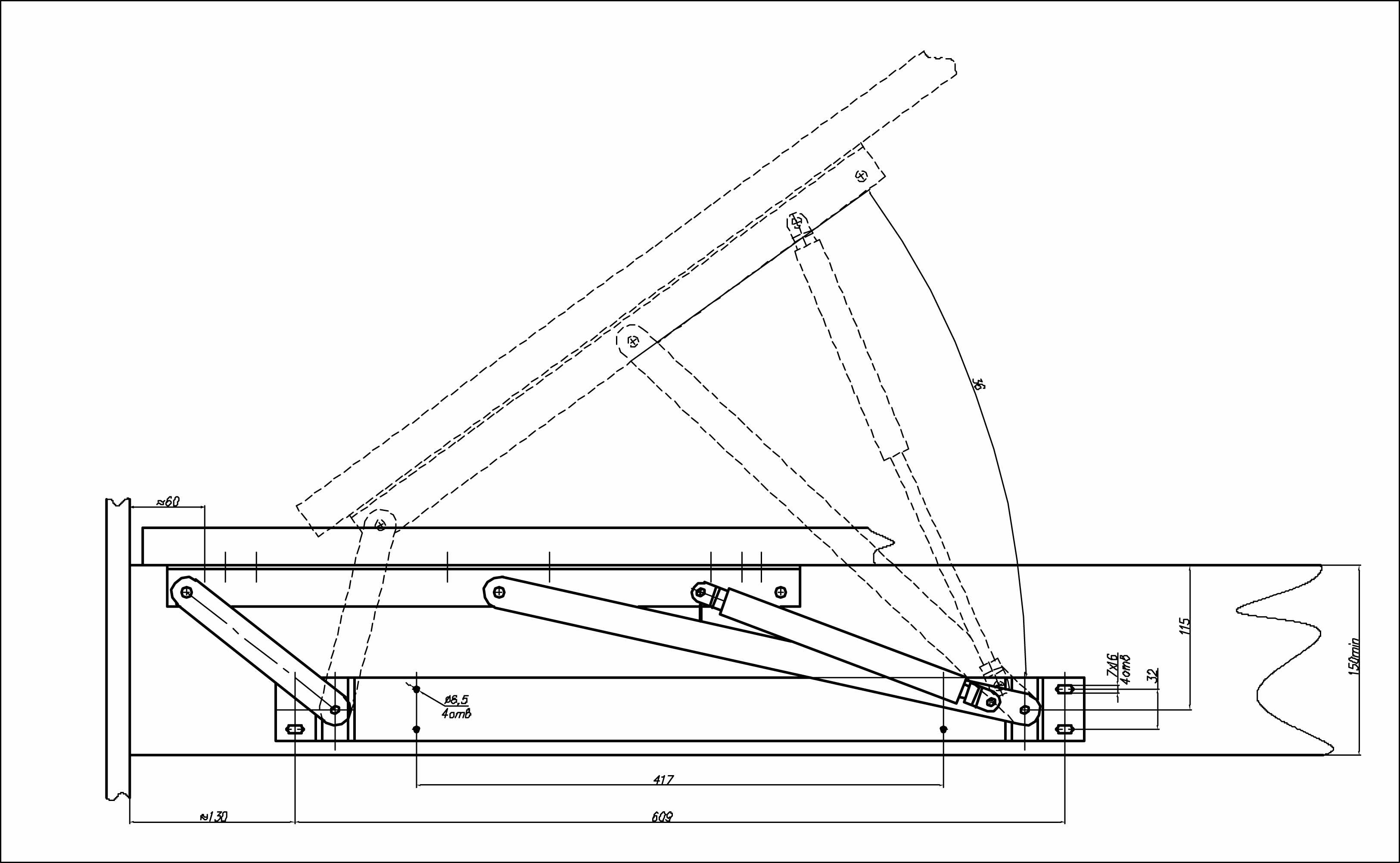

Составление чертежа кровати

Подготовка деталей кровати

Шаг 1. Подготовьте щиты для изготовления спинок и боковин. Доски должны быть ровными и пропущенными через двусторонний рейсмус, он сделает гладкими поверхности и выровняет пиломатериалы по толщине. Намажьте доски клеем и плотно сожмите их струбцинами. В таком положении оставьте для высыхания клея примерно на сутки. Последняя операция – шлифовка поверхностей. Выполнять это намного проще специальными электрическими шлифовальными машинками.

Доски склеивают в щиты и зажимают до высыхания струбцинами

Шаг 2. Подготовьте бруски для ножек и упоров подвижного элемента матраса, подойдут с размерами 30x40 мм. Поверхности также должны быть отшлифованными, перед этим пиломатериалы пропускаются на рейсмусе.

Бруски для ножек и щиты обязательно шлифуют до гладкости

Шаг 3. Нарисуйте эскиз спинки, если не нравится – рассмотрите несколько вариантов. Перенесите рисунок на мебельный щит, еще раз проверьте все размеры. Выпилите контур электрическим лобзиком

Обращайте внимание, чтобы пила была острой и не оставляла с обратной стороны мебельного щита заусениц. Их потом необходимо убирать, а это потребует много времени

Кроме того, могут оставляться следы на лицевой поверхности.

Переносят эскиз на щиты

Кромки отшлифуйте и пройдите ручным фрезером. Профиль фрезы выбирайте по своему усмотрению.

Кромки заготовок обрабатывают фрезером

Цены на линейный ряд фрезеров

Фрезер

Шаг 4. Установите декоративные палочки между двумя деталями спинки. Детали надо вырезать из бруска 20x20 мм, соединение делается шкантиками ? 10 мм. Точно размещайте элементы, они должны быть полностью симметричными как по отношению к оси спинки, так и на спинке и изголовье.

Декоративные элементы крепят с помощью шкантов

Шканты должны быть прочными, на узлы действуют большие усилия. Шканты и отверстия обязательно смазывайте столярным клеем.

Шаг 5. Согласно размерам подготовьте две боковины кровати. Делать их просто, вырежьте из ранее подготовленных мебельных щитов. Все углы тоже надо закруглять, а поверхности шлифовать.

Из досок делают две боковины кровати

Шаг 6. С двух сторон покройте детали кровати специальным защитно-декоративным средством. Оно не имеет запаха, не вызывает аллергических реакций и одновременно надежно защищает древесину от вредителей, плесени и дает очень интересный оттенок. Наносить надо два слоя, первый почти полностью впитывается, поверхность матовая. Второй уже остается на поверхности деталей и придает им блеск.

Все детали будущей кровати покрывают защитно-декоративным составом

Элементы кровати готовы, можно приступать к монтажу.

Сборка каркаса

Работы проще делать при помощи металлических уголков, они покупаются в мебельном магазине одновременно с подъемным механизмом. Вы уже знаете количество и номенклатуру крепежа и оптимальный тип подъемника.

Шаг 1. Отступите от верхней кромки боковин по 10 см. У нас обрешетка под матрас будет делаться из брусков толщиной 5 см, на эту величину утапливается матрас. Вся остальная его часть возвышается над каркасом. Сделайте разметку под металлические уголки. Не спешите, по несколько раз проверяйте правильность размещения крепежа.

Выполняют разметку под уголки

Шаг 2. Прикрепите уголки к двум боковинам.

Прикручивают уголки саморезами к боковинам

Шаг 3. Выставьте боковины на подставки и прикрутите их к изголовью и изножью.

Соединяют уголками боковины с изголовьем и изножьем

Шаг 4. Сделайте дно кровати. Можно использовать рейки 20x30 мм, всего надо три штуки: две по бокам и одну посередине. Дно закрывается тонкими ламелями.

Дно делают из продольных брусков и тонких поперечин

Цены на аккумуляторную дрель-шуруповерт

Аккумуляторная дрель-шуруповерт

Шаг 5. Изготовьте обрешетку под матрас. Подойдут бруски, длина зависит от размеров кровати.

Основание под матрас делают прямо в каркасе кровати

Шаг 6. Закрепите к решетке и спинкам механизмы подъема. Отрегулируйте их положение и проверьте функциональность.

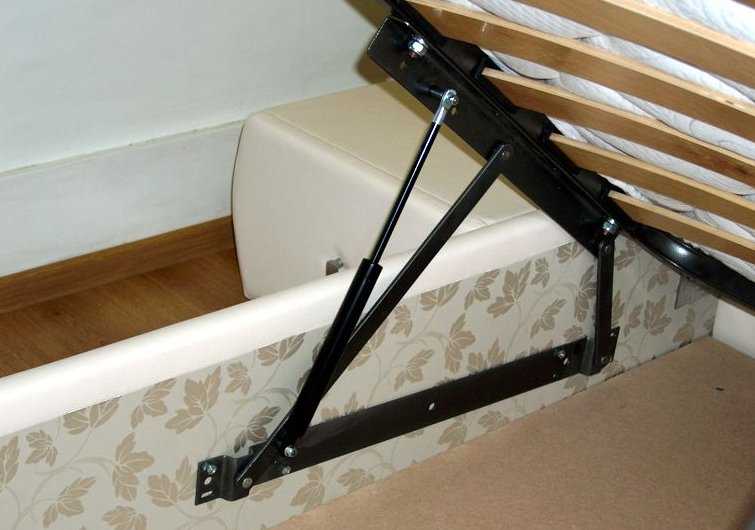

Прикручивают к боковинам подъемные механизмы

При выборе подъемника помните, что у вас матрас поднимается в сторону. Это значит, что усилия уменьшаются примерно в два раза. Конкретное значение зависит от отношения длины кровати к ее ширине.

Установка газового лифта на кровать

Завершающий этап — декорирование

После завершения изготовления кровати, изделие обшивается с помощью поролона, обивочной ткани и мебельного степлера. Благодаря обшивке прячутся элементы каркаса и рамы, получается мягкая, комфортная и эстетически оформленная модель.

Как происходит процесс обшивки готовой модели?

Шаг 1

На основу ложа укладывается поролон. Необходимое количество слоев определяется мастером самостоятельно.

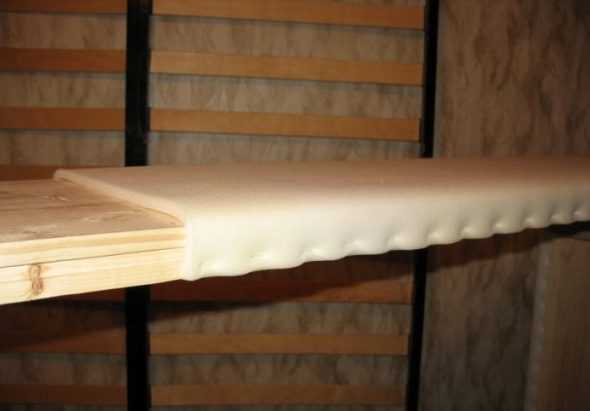

Борты кровати обтягиваются поролоном

Сверху поролон прибивается с напуском примерно 3-4 мм

Шаг 2

Поролон закрывается сверху обивочной тканью, подготовленной заранее. Обивка выбирается соответственно интерьеру комнаты и вкусам собственника.

Борты кровати оббиваются кожзамом

Шаг 3

Обшивка прикрепляется к основе с помощью степлера, который прочно вбивает скобы в каркас мебели. Скобы на обшивке не заметны и не влияют на эстетический вид.

Углы обивки закрепляются уголками

Шаг 4

Боковины модели декорируются обивкой. В местах соприкосновения декоративной ткани и подъемника под обивочный материал подкладывается уплотнитель.

Шаг 5

Фиксируются ножки к готовой модели, если они предусмотрены схематическим изображением.

Готовая кровать с подъемным механизмом, изготовленная своими руками

Изучив детально инструкцию, как можно сделать кровать с подъемным механизмом своими руками, даже начинающий мастер изготовит самостоятельно сложный предмет спального гарнитура.  Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно. Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать.

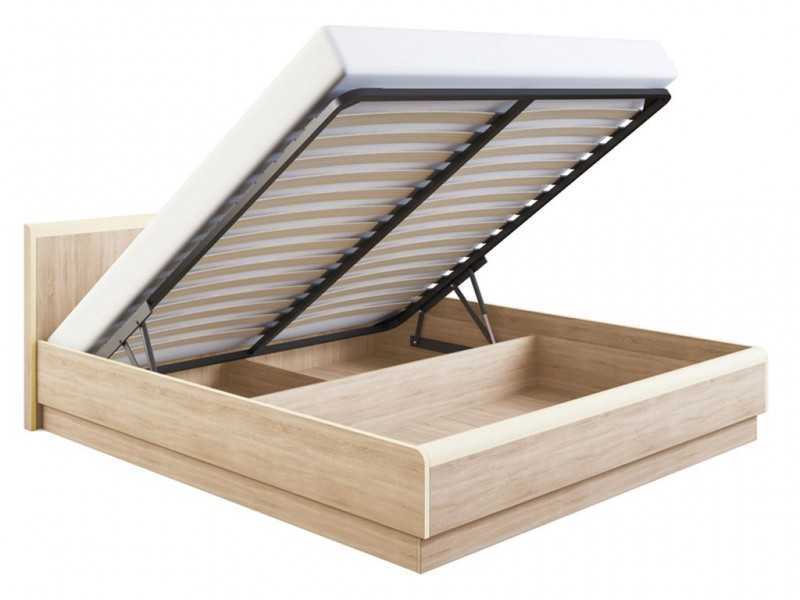

Деревянная кровать с подъемным механизмом и нишей для хранения вещей

Установка подъемного механизма

Планируя собрать устройство Suspa, следует ознакомиться с основными рекомендациями производителя этой фурнитуры. Процесс монтажа газлифта можно разбить на несколько последовательных шагов:

Сначала собирается каркас кровати. Выполняя все операции, учитывайте инструкции производителя. Для соединения досок используют металлические уголки. Это позволит упрочнить всю конструкцию и сделать ее более стойкой к внешним воздействиям.

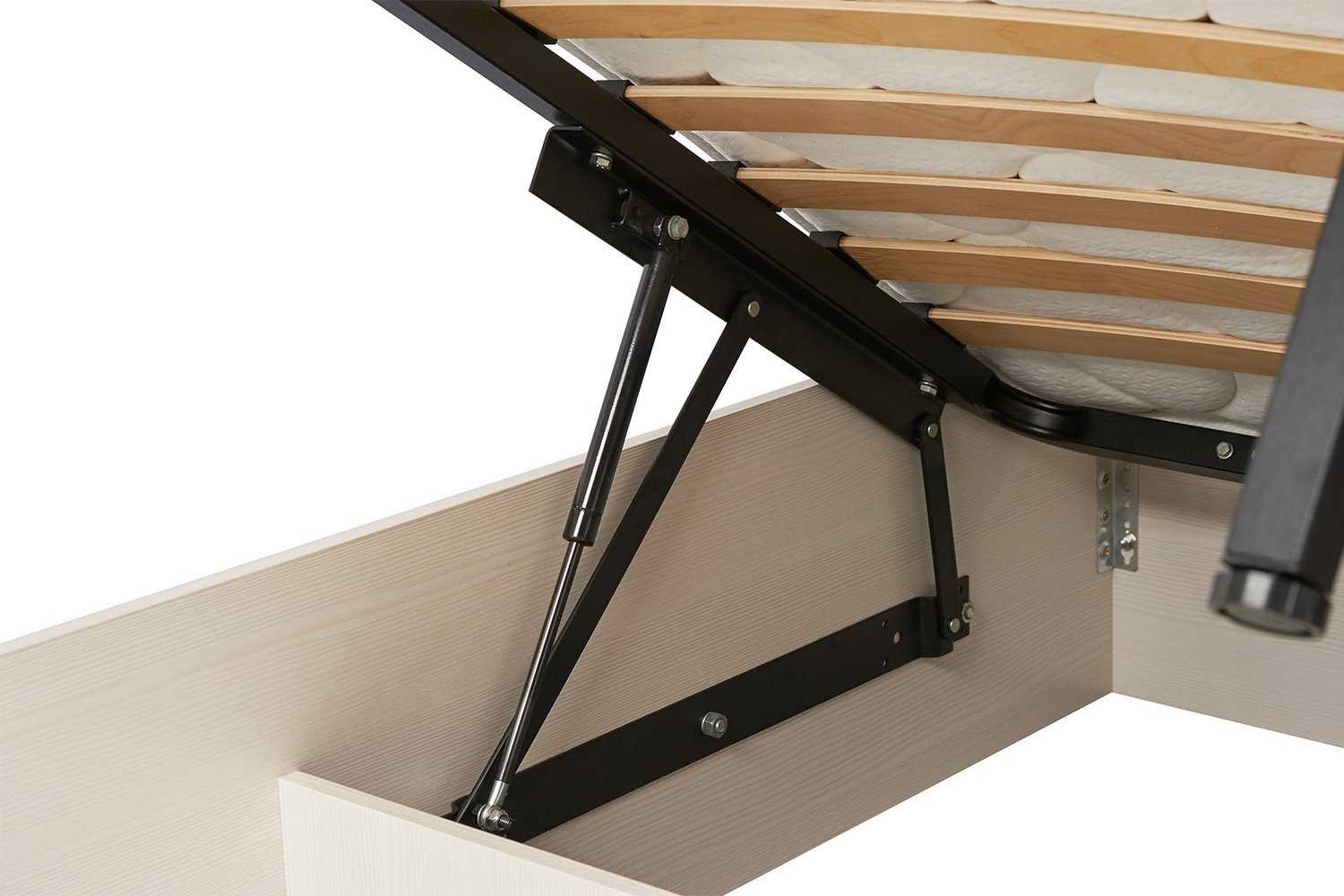

Когда каркас собран, приступают к креплению газлифта

Фиксация конструкции происходит с помощью специальных саморезов, которые зачастую идут в комплекте
Обратите внимание на то, что некоторые газлифты бывают односторонними

Поэтому важно не перепутать их местами

Поэтому важно не перепутать их местами.

В некоторых случаях важную роль играет и сторона цилиндра. Данную характеристику следует уточнить у производителя.

На данном этапе собирается откидной каркас. В некоторых случаях он является металлическим и цельным. Если же конструкция из дерева, тогда ее сооружают в соответствии с инструкцией производителя.
Завершается процедура креплением газлифта к верхнему элементу

Важно прикручивать механизм лишь в открытом состоянии крышки. Это позволит исключить вероятность поломки при неправильном расчете длины плеча. Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность

Если система не работает качественно, следует заново установить механизм.

Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность. Если система не работает качественно, следует заново установить механизм.

Установка газлифтов на кровать может отличаться многими нюансами. Если вы не уверены в том, что сможете выполнить операцию качественно, следует доверить ее опытному специалисту. Оптимальным вариантом будет изготовление такой мебели под заказ. Это позволит не только подобрать размеры и стиль конструкции, но и определить оптимальные характеристики подъемного механизма.

Если вы все же хотите справиться со всей работой самостоятельно, учитывайте важные нюансы. Так вы сможете получить лучший результат. О том, как устанавливается газлифт, смотрите в следующем видео.

Как сделать механизм для мебели-трансформер

Видов подъемных механизмов на сегодняшний день, предостаточно на рынке. Рассмотрим оборудование, которое применяется для кроватей. Наиболее популярные устройства: механические и газовые пружины. Первые, работают с помощью натяжки пружин. Второй тип — амортизаторы пружины (газлифты). Еще есть петельный механизм — конструкция, где больше усилий прикладывает человек для поднятия кровати.

На данный момент производителями предлагается множество интересных вариантов.

Изготовить откидное устройство нелегко, но возможно, если придерживаться инструкции:

• из металлических частей изготавливаем верхнюю рейку (уголок);
• нижняя рейка — плоская (крепится к коробу);

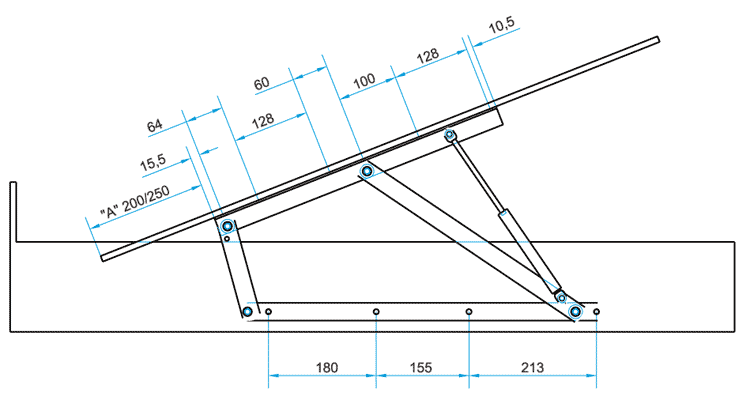

• соединить рейки необходимо двумя металлическими, двигающимися (на болтах) вертикальными рейками, одна больше по размеру;
• покупаем, например, газлифт и крепим на металлическое основание.

Механизм трансформирующейся мебели быстро изнашивается, что может привести к ее преждевременному выходу из строя.

Сборка кровати с подъемным механизмом

Для качественной работы подготовьте инструменты, которые используются в домашних условиях.

Необходимые инструменты и материалы

• отвертка или шуруповерт с комплектом насадок;
• молоток среднего размера;
• реверсивный ключ;
• инструкция по сборке, в комплекте к изделию.

Нюансы сборки

Перед тем, как начинать сборку внимательно изучите инструкцию производителя, она должна быть ясной. Затем перенесите детали будущей кровати в комнату, где планируется ее расположить.

Все шаги можно записать, как чек-лист по сборке кровати, а сами действия лучше выполнять вдвоем, поэтому привлеките домашних.

Обычно каркас деревянный или металлический, подъемный механизм всегда из металла

Основание

Начинать собирать кровать следует с основания, которое состоит из трех рам и изголовья. Для соединения этих деталей в единую конструкцию потребуется взять уголки, небольшие кронштейны или стяжки. Для скрепления необходимо воспользоваться винтами из комплекта модели.

Затем крепим ножки, если есть или устанавливаем мягкие уплотнители, чтобы конструкция не повредила напольное покрытие.

Следующим этапом следует установить к верхней части боковины, если модель предусматривает подъёмный механизм, то устанавливаем его с небольшим люфтом(зазор между деталями необходим, чтобы исключить заедание механизма).

Каркас

Основным элементом любой кровати является каркас, который представляет собой раму, металлическую с закрепленными на ней ламелями.

Благодаря ламелям обеспечивается поддержка матраса, для максимально комфортного сна.

Благодаря ламелям обеспечивается поддержка матраца, что способствуетя максимально комфортному сну

Стандартная модель

1. С помощью уголков соединяем боковые рамы на высоте около 20 см;
2. На такой же высоте закрепляем подножки;
3. Собираем ребра, они должны быть на 5 сантиметров выше рамы;
4. Укрепляем центральную раму с помощью специальных уголков.

С ортопедическим основанием

На сегодняшний день ортопедическое основание считается самым востребованным, поскольку проблемы с позвоночником есть у большого числа людей. Ортопедическая конструкция состоит из рамы и специальных регулируемых ламелей. Далее она комплектуется матрацем со специально разработанными наполнителями и пружинами, чтобы обеспечивать спокойный сон для людей с проблемами осанки.

Изголовье

Кровать как полноценный предмет интерьера не только предназначена для сна, но и содержит главный эстетический компонент дизайна спальни

Изголовье может быть резным, мягким, обтянутым тканью или кожей, а также центральным элементом привлекающим внимание в спальне. Ваша задача с помощью фиксирующих элементов соединить боковины рамы с изголовьем. Если места для крепления изголовья не размечены, то необходимо их наметить простым карандашом и сделать отверстия дрелью

Если места для крепления изголовья не размечены, то необходимо их наметить простым карандашом и сделать отверстия дрелью

Сверло взять, предназначенное для дерева. Как правило, изголовье крепится под прямым углом, в дизайнерских моделях бывают исключения. Между собой детали соединяются конфирматами, а углубления закрывают специальными наклейками в цвет мебели.

Установка подъемного механизма

Механизм подъема может быть установлен как на боковинах, так и на изголовье и зависит от конкретной модели.

Устанавливать стоит точно в соответствии с инструкцией, чтобы зазор, между комплектующими был минимальным. Далее механизм подъема соединяем с верхней частью основы и проверяем работу подъемника. После проверки можно затянуть винты туже. Теперь на подъемное ложе можно уложить матрац.

Дополнительное оснащение

Для того, чтобы увеличить функционал кровати необходимо рассмотреть дополнительное оснащение. Это могут быть выдвижные ящики, механизм поднятия матраца у изголовья, различные ограничители и другое.

Собрав кровать, своими руками, следует проверить все крепления, механизм поднятия и ножки. При необходимости подтянуть и отрегулировать все узлы.

Собрав кровать своими руками, следует проверить все крепления, механизм поднятия и ножки
