Механизмы для кухонных шкафов: функциональное назначение, советы по ремонту и установке фурнитуры, газлифта

Как собрать кухонный газлифт?

Эта конструкция совершенно загерметизирована. Азот проникает в цилиндр при производстве, если же элемент будет поврежден, то его будет просто невозможно восстановить. Грамотный монтаж устройства в шкаф под мойку следует начинать с приготовления инструментов, которые могут понадобиться в работе. Также следует заблаговременно прорисовать контуры, чтобы обеспечить максимально точный монтаж.

Кроме того, нужно провести проверку нескольких параметров газлифта: длину в сложенном виде с креплениями и без креплений, а также длину выдвигающегося штока

Как правило, выбирать нужно между несколькими стандартными размерами. Кроме того, нужно провести проверку нескольких параметров газлифта: длину в сложенном виде с креплениями и без креплений, а также длину выдвигающегося штока.

Сама сборка шкафа под раковину происходит в несколько этапов:

Разметка навесных шкафов на кухне. Просмотр видео позволит понять, как правильно выполнить эту работу. Сначала проставляется места середины крепления на боковой поверхности. После отмечается середина крепления на створке. Разметка выполняется в обеих сторон подвесной мебели или напольных шкафов под умывальник.
Монтажные работы. Основание прикрепляется к боковому элементу в том месте, где были проставлены метки. Здесь можно использовать два простых метода, известных профессиональным сборщикам. Первый предполагает применять скобу с пружиной, а второй – пластинку. Как правило, скоба ввинчивается в боковой элемент в месте, где сделана отметка, при этом головка лифта защелкивается в скобке. Второй вариант действий предполагает применение пластинки, в которой проделано отверстие. Оно фиксируется на 3-4 шурупах к боковой части, причем таким образом, чтобы середина выемки совпадала с меткой. Головка газлифта вставляется в выемку и закрепляется в ней. Нужно проследить, чтобы пластинка не имела видимых изъянов, так как при деформации готовое устройство не будет работать так, как нужно.
Выполнение действий, описанных в предыдущем пункте при работе с внутренней поверхностью. Следует обеспечить наклонный угол шарнира, составляющий примерно 8 0 .

Раздвижные системы открывания дверей

Принципиально отличающийся способ установки фасадов на корпус мебели. Дверцы никак не крепятся к корпусу, а скользят вдоль установленных на корпус направляющих. При этом сама створка может просто отодвигаться в сторону или складываться. Либо наматываться на вал.

Двери-купе

Раздвижные системы открывания работают по принципу «купе», дверь скользит вдоль направляющих влево или вправо. Недостаток их в том, что в итоге мы получаем ограниченный доступ к внутреннему наполнению шкафа – ровно на ширину одной створки.

Выделяют два вида раздвижных систем – подвесные и опорные. Последние еще называют роликовыми, а первые — компланарными.

Отдельно стоит отметить раздвижные системы Vertico Synchro и Horizon Synchro HETTICH. В них одно действие раздвигает сразу две дверцы — в горизонтальном или вертикальном (верх-низ) направлении. Vertico Synchro выглядит особенно эффектно и продвигается брендом для оснащения верхних навесных кухонных шкафов.

Двери «гармошкой»

Их преимущество перед дверьми купе в том, что мы получаем полный доступ к внутреннему наполнению шкафа. Но при этом требуется пространство спереди шкафа, для складывания створок вперед. А вот двери-купе двигаются в одной плоскости.

Мебельные жалюзи и рольставни

Используются в оснащении мебели гораздо меньше, чем того заслуживают. Причина в том, что для их установки нужно выделять пространство внутри шкафа под вал, на который будет «накручиваться» фасад. Это не всегда приемлемо, особенно на кухнях, где важна каждая полка.

Электрожалюзи – новый механизм открывания для кухонных шкафов. Очень эффектно смотрится и работает без вала. Но, как все механизмы, работающие от электропривода, стоит недешево.

Опоры нижних шкафов ?

Для установки кухонных шкафов нижнего ряда и шкафов-столбиков используют регулируемые по высоте опоры, это позволяет выровнять мебель строго горизонтально вне зависимости от уровня пола.Свободным остаётся место под мебелью, где можно разместить коммуникации. В зависимости от того, на какой отметке должна находиться рабочая поверхность, используют опоры различной высоты, от 100 до 170 мм. Относительно номинальной высоты опора может регулироваться на 10 мм в плюс (выше) или минус (ниже). Как правило, этого достаточно, чтобы компенсировать кривизну пола при её наличии.

Размерный ряд опор для кухонных шкафов

Опоры служат также для фиксации цоколя. Крепят цокольную панель на быстросъёмных защёлках.

В комплект регулируемой опоры входят крепёжные элементы для цокольных панелей различного типа

В случае, когда пространство под шкафами остаётся открытым, используют опоры с более привлекательным внешним видом.

Хромированные регулируемые опоры без фиксаторов подходят для кухни без цокольной панели

Для пристенных обеденных столов, барных стоек и кухонных островов, не опирающихся на тумбы нижнего ряда, также зачастую используют регулируемые опоры. Они отличаются улучшенным дизайном, опорной площадкой увеличенной площади и большим диапазоном регулировки, 2-4 см в каждую из сторон.

Среди опор для столешниц и барных стоек чаще встречаются три высоты: 710 мм для обеденного стола, 820 мм для рабочей поверхности (низкая барная стойка) 1100 мм для высокой барной стойки

Обзор производителей подъемных механизмов для кухонных фасадов и рекомендации по выбору

Подъемные механизмы для кухонных дверей у ведущих производителей рассчитаны на 30 тысяч циклов открывания-закрывания при весе дверцы до 8кг. При выборе следует опираться как на габаритные размеры дверцы (высота/ширина), так и на ее вес. У большинства производителей есть специальные сетки расчета оптимальной модели подъемных механизмов для кухонных фасадов по этим двум критериям. Срок службы подъемников не долог, составляет порядка 4-5 лет.

Заслуженными лидерами и во многом законодателями как на дизайн, оснащение подъемных кухонных механизмов, так и на ценовую политику являются Blum и Hettich. Далее по ценовому диапазону можно выделить лидирующие бренды Hafele, Kessebohmer, GTV, Grass, Makmart и эконом Ferrari, Boyard, Firmax.

Наиболее популярные и высоко оцененные подъемники:

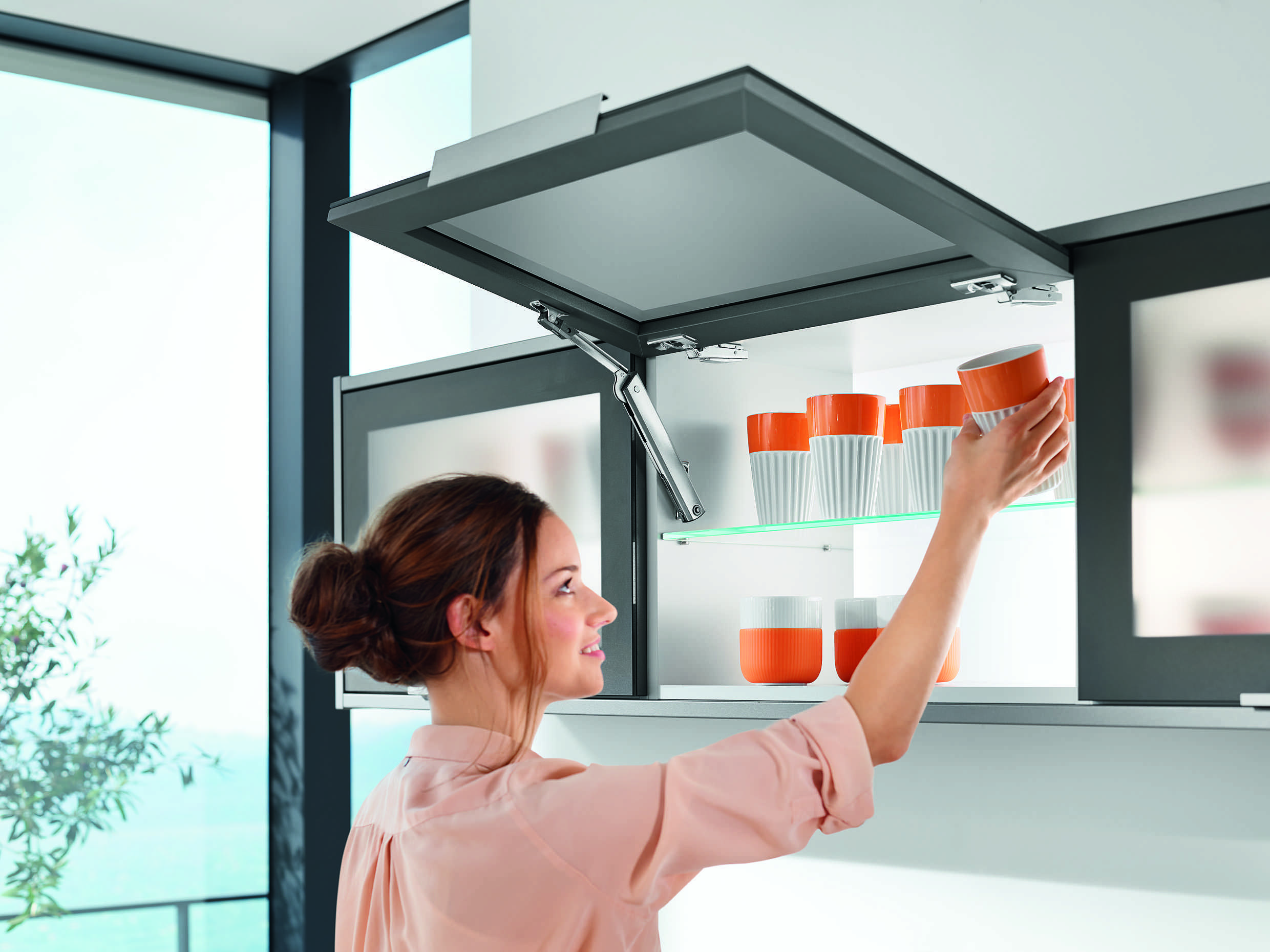

Складной подъемный механизм для кухонных фасадов Aventos HF со встроенной системой Blumotion (Blum, Австрия).

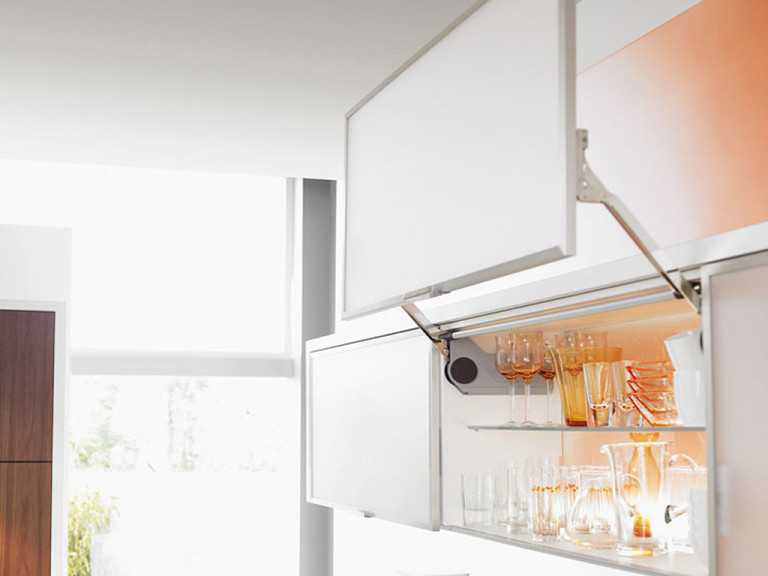

Серия Huwil – складные, вертикальные, параллельные и откидные подъемные механизмы для кухонных фасадов Hafele (Германия).
Серии подъемников Senso, Strato от Kessebohmer (Германия).
Серия Spin – универсальные подъемники вертикального, параллельного и откидного открывания от Makmart (Италия).
Линия Synchro от Hettich (Германия) – новинка 2019 года, системы открывания Vertico и Horison, работающие по принципу купе.

Если смотреть по приведенному списку ведущих брендов подъемных механизмов для кухонных фасадов (и в целом лидеров производства механизмов и комплектующих для оснащения кухни), то большая часть их – это Германия и Австрия.

Какие бывают доводчики

Кухонные доводчики для мебели могут отличаться местом монтажа и принципом действия. По первому параметру их разделяют на такие группы:

Корпусные. Фиксируются на внутренней стенке мебели.
Встроенные в петли.
Установленные между петлями.

В зависимости от принципа работы механизмы бывают:

Масляными (обеспечивают плавное закрытие двери.
Газовыми (отличаются доступной стоимостью, но замедляют ход дверки).

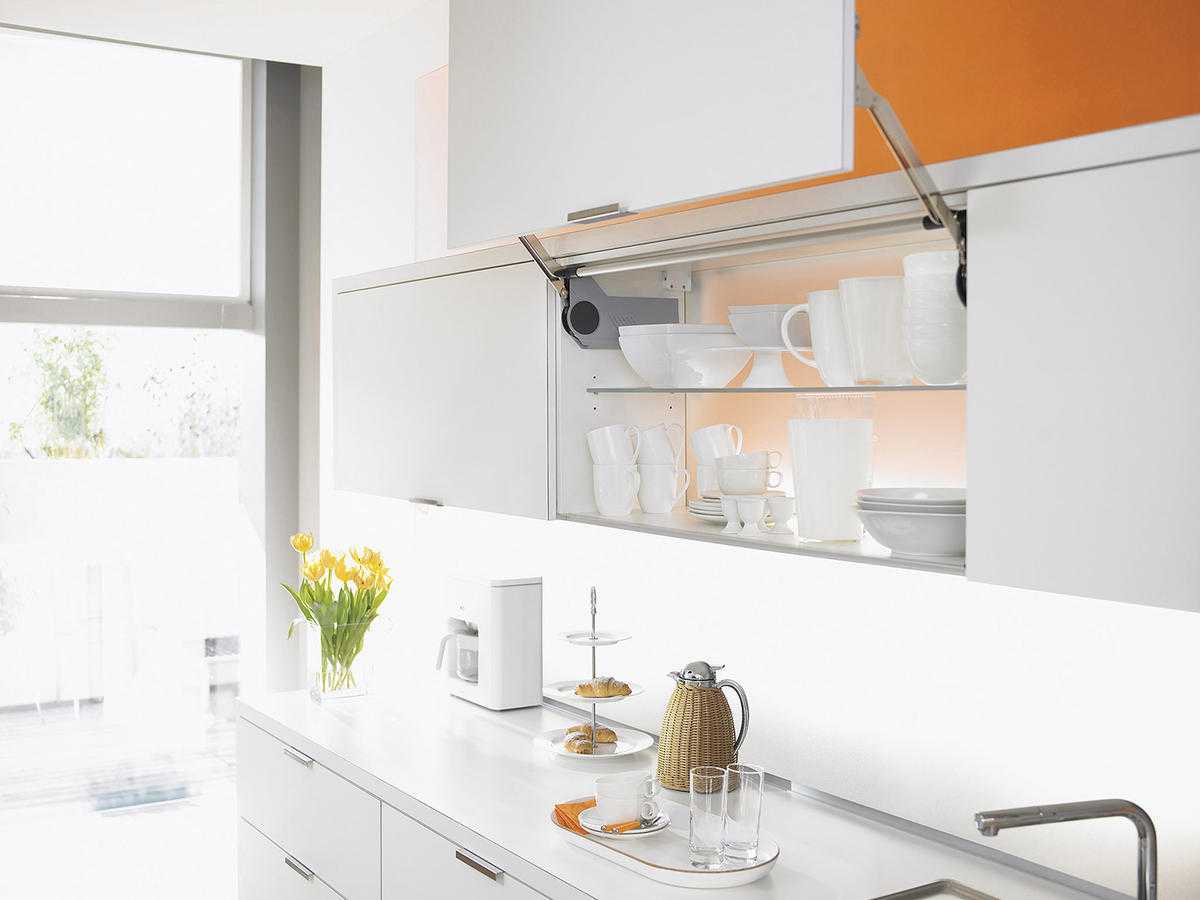

Подъемные механизмы

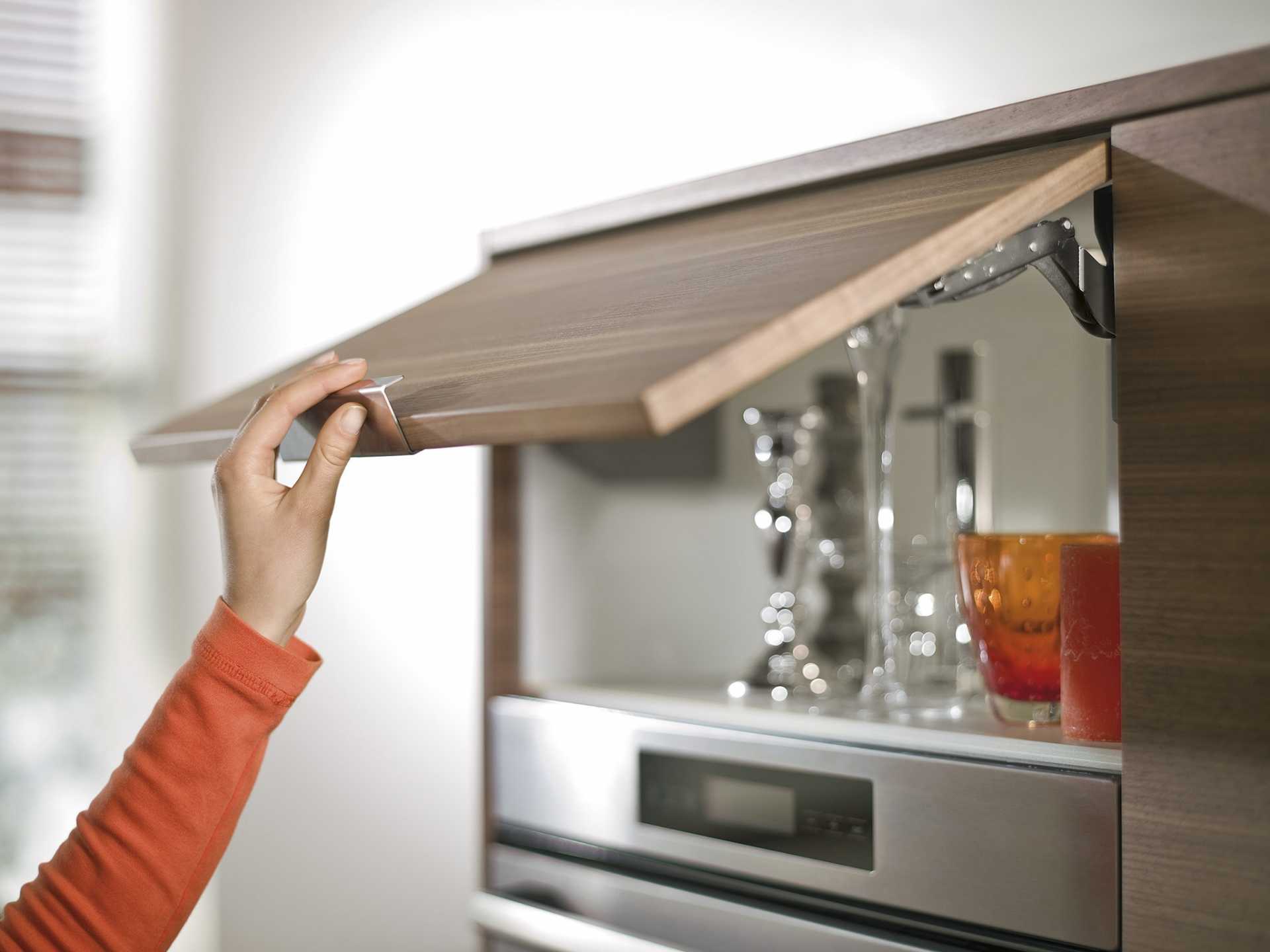

Если шкафчик имеет откидную дверцу, которая открывается вниз или вверх, то его нужно оснастить подъемными механизмами. Долгое время такие доводчики встречались только на роскошной мебели, а сегодня устанавливаются и на бюджетных изделиях. В зависимости от особенностей конструкции подъемники бывают четырех типов:

На основе пружины. Считаются самой популярной и простой разновидностью. Для изготовления пружины, притягивающей и отталкивающей дверцу, используется прочный металл. Устройство обладает практичностью и долговечностью. Из минусов выделяют невозможность фиксации дверки в произвольном положении, она должны быть либо закрытой, либо открытой.
Пружинно-масляные. Подобная разновидность отличается высокой плавностью движений, поскольку пружина закреплена в металлической капсуле с полимерным или масляным наполнением.
Газовые. Роль смягчающего вещества выполняет воздух, а сам доводчик выполнен в виде поршневой камеры. В случае сжатия или растяжения внутри этой емкости меняется давление, что способствует плавному движению дверок. Подобные подъемники выходят из строя чаще, чем остальные, а на рынке предлагается большое количество низкокачественных подделок.
Электрические. Являются передовым и самым элитным решением, которое может откликаться на прикосновения человека к дверкам. Угол открытия и время задержки выбираются индивидуальным путем.

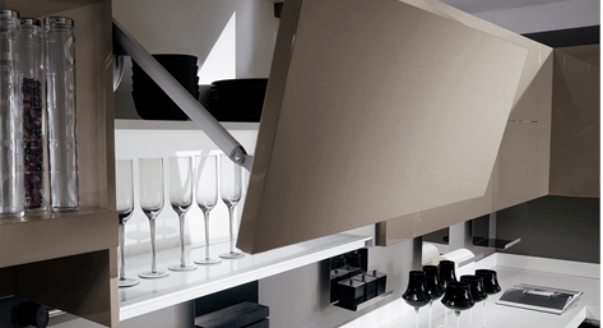

Газовые лифты

Подобные изделия отличаются от предыдущего типа более простым исполнением. При закрытии дверца воздействует на поршень, а воздух сжимается и смягчает удар. Активация доводчика происходит в конце хода двери. В передовых изделиях в камеру помещают не воздух, а полимер.

Минусом газовых лифтов является недолговечность. Поскольку закрытая дверь воздействует на камеру постоянно, фурнитура может прослужить не больше 4 лет. При этом она продается по доступной цене и отличается простотой самостоятельного монтажа.

Доводчики для выдвижных ящиков

Доводчики для выдвижных ящиков устанавливаются на метабоксы — специальные конструкции с твердым дном, фасадом и задней конструкцией из МДФ или ДСП. Боковые стенки металлические.

Механизм можно поставить и на простой кухонный ящик с днищем из ДВП

Однако перед монтажом следует обратить внимание на способ крепления. Если изделие фиксируется ко дну, его придется дополнительно усиливать

Доводчики для мебельных петель

Доводчики на петлю для мебели бывают трех типов:

Стандартные. Устанавливаются в полотне, соединенном с чашей. Обладают характерной пружинной формой.
Встроенные с амортизацией и регулировкой усилия.
Накладные. Продаются отдельно от навесов и устанавливаются по мере необходимости. Каждый производитель выпускает такие механизмы, которые подходят только для фирменных петель.

В зависимости от способа крепления накладные доводчики для кухонных шкафов бывают:

С фиксацией на петельную чашку.
С защелкой.

Демпферы

Подобные изделия отличаются компактными габаритами и устраняют неприятный шум при открытии и закрытии дверей. Демпферы предназначаются для той же цели, что и доводчики, — они поглощают нагрузку при закрывании. В зависимости от способа установки выделяют следующие разновидности демпферов:

Накладные. Устанавливаются внутри шкафа в боковой стенке.
Врезные. Фиксируются в торце стенки или на крышке корпуса.
Из силикона. Фиксируются в торцевой части с помощью специальной клеевой основы.

Сравнение представленной фурнитуры

Говоря о представленной в нашей статье фурнитуре, нужно сказать, что особенной популярность сегодня пользуется именно газлифты

Не случайно именно им мы уделили наибольшее внимание в данной статье

Газлифт

Дело в том, что данные изделия, по сравнению с остальными рассмотренными деталями, обладают несколькими достоинствами, не свойственными остальным представителям данной категории, а именно:

в них можно встроить доводчики;
их цена остается демократичной, и позволить себе такую фурнитуру может каждый;
срок службы данных изделий весьма длителен;
эксплуатировать газлифты очень удобно, они плавно скользят и тихо работают при правильной установке:
изделие довольно просто установить самостоятельно, и также самостоятельно демонтировать, если это нужно.

Газлифт — лидер продаж

Цены на мебельный газлифт

~~Мебельный газлифт~~

Кронштейны пружинные, барные и «клик-кляк» характеризуются небольшой стоимостью и надежностью, однако, эксплуатировать их неудобно и чаще всего неприятно из-за шума, необходимости в прикладывании усилий и т.д.

Механизмы с доводчиками, откидные с выносом, а также фурнитура, позволяющая фасадам открываться в вертикальной плоскости — отлично эксплуатируются, приятно смотрятся и также служат долгие года. Однако, их стоимость достаточно высока.

Разновидности мебельных петель с доводчиками для кухни и механизмы для ящиков

Доводчики для мебельных петель могут быть стандартными, встроенными или накладными. Первый вариант представлен конструкцией, встроенной в плечо, соединенное с чашей. Плечо отличается специфической пружинной формой, которая свидетельствует о наличии доводчика. Устройства, встроенные в петли для кухонных шкафов, позволяют регулировать степень усиления скорости движения двери. В зависимости от площади и веса двери процесс закрывания дверей будет осуществляться быстрее или медленнее. Здесь предусматривается частичное или полное гашение удара о корпус.

Доводчики для выдвижных ящиков кухни устанавливаются на метабоксы

Если нет возможности заменить старые подвесы на петли с доводчиком для дверей шкафа, можно приобрести отдельно накладные устройства, которые обеспечат плавное закрывание дверей шкафа. Механизм монтируется возле петли непосредственно к плечу самого изделия на защелку либо устанавливается на корпус шкафа.

Более упрошенным вариантом накладного доводчика является демпфер. Он не обеспечивает мягкое доведение дверей до закрытого состояния. Изделие просто гасит, смягчает удар фасада о корпус. Демпфер может быть представлен в двух вариантах – амортизатором или отбойником. Амортизатор – это силиконовый, масляный или газовый механизм, который крепится к боковой поверхности мебели. Выпирающий элемент способствует смягчению удара. Отбойник, имеющий вид врезной или накладной конструкции, представлен силиконовой прокладкой, которая, принимая на себя удар, приглушает звук.

Доводчики для выдвижных ящиков кухни устанавливаются на метабоксы, выполненные в виде мебельных ящиков с твердым толстым дном, задней частью и фасадом из МДФ или ДСП, а боковые их стенки производятся из металла. Такие направляющие могут быть изготовлены в виде раздельных компонентов или встроенных доводчиков для кухонных ящиков.

Демпфер изготовляется в двух вариантах, в виде амортизатора или отбойника

Данные амортизаторы также можно установить на ящики с днищем из ДВП. Однако при креплении их к дну необходимо выполнить его усиление. Если монтаж осуществляется к внутренней стенке шкафа, конструкция механизма не даст возможности поставить изделие на самый нижний ящик. Хорошо себя зарекомендовали шариковые системы со встроенным доводчиком. Несмотря на высокую стоимость устройств, их можно установить на любое место, что обеспечит удобную и долговечную эксплуатацию выдвижного ящика.

Правильный подход к выбору доводчика: основные рекомендации

Для того чтобы кухонная мебель служила долгие годы, важно с большой ответственностью подойти к выбору доводчиков для ящиков и дверей, которые не только способствуют удобной, комфортной и бесшумной эксплуатации элементов мебели, но и влияют на эстетический вид и долговечность использования гарнитура. Существует большое количество устройств, тип которых подбирается исходя из конструкции и размера шкафов или ящиков

Первым делом необходимо определиться, какой вес имеет конструкция, которая должна быть оснащена доводчиком. Слабый механизм не способен выдержать тяжелую створку, что приведет к быстрому выходу его из строя. Конструкция, предназначенная для габаритных верхних кухонных шкафов, обеспечит слишком быстрое закрывание маленьких дверей.

Правильный выбор доводчика – гарантия его долгой и беспроблемной службы

Немаловажным является способ расположения доводчика. Механизм может крепиться непосредственно к корпусу, устанавливаться на петли или между ними

Обязательно следует обратить внимание на производителя устройства. Рекомендуется приобретать механизм, выпущенный известной компанией, которая зарекомендовала себя с лучшей стороны в изготовлении фурнитуры

Лучшими являются зарубежные марки. Особого внимания заслуживают кухонные доводчики Блюм.

Принцип работы газлифта

Классическая газовая пружина имеет плавный рабочий ход.

Когда фасад дверцы открывается минимум на 10 градусов, газовая пружина, без вашей помощи, далее откроет дверцу в положение полного открытия – 90 градусов.

Весь процесс открытия дверцы контролируется специальным гидравлическим амортизатором, чтобы минимизировать шумы и вибрации посуды в шкафчике.

Механизм газлифта обладает таким количеством преимуществ. Чем же это обосновано? Секрет таится в конструкции устройства и принципе его работы.

Рассмотрим состав конструкции газлифта:

корпус, цилиндрической формы;
втулка;
поршень;
клапан;
шток, свободно перемещаются по корпусу;
клапан, для поддержания давления среды в системе;
скользящие подшипники;
сальник;
для создания герметичности — сальниковая набивка,
пыльник;
поршневое уплотнение.

Полость корпуса заполняется азотом, который является рабочей средой

Вскрыть газлифт собственными руками невозможно, но попытки могут привести к нежелательным последствиям. Которые могут попросту привести к поломке устройства.

Основная характеристика газлифта — это сила сжатия, поэтому перед покупкой вы должны точно знать вес дверцы, для которой будет предназначен газлифт. Чем больше вес дверцы, тем больше сила сжатия механизма.
Второй критерий отбора — это длина механизма, которая зависит от непосредственного размера дверцы, которую ему нужно будет удерживать.

Одним из существенных преимуществ и одновременно критерием выбора являются два вида открывания дверей: автоматическое и пошаговое.

Пошаговая конструкция — это привычная для нас конструкция, с ручкой на дверце.

Автоматическая конструкция немного отличается. Дверь при таком механизме открывается при одном нажатии, а через некоторое время автоматически закрывается.

Такое преимущество очень удобное и эффективное, ведь мы постоянно куда-то спешим и часто забываем закрыть дверцы шкафчиков. А также этот механизм удобен для тех, кто из-за своего роста попросту не достает до дверцы навесного шкафчика.

Современные технологии позволили выпустить совершенно новые модели с более сложным и высокотехнологичным подъемником. Фасады кухонной мебели оборудуют электроприводом, который позволяет работать без усилий человека.

Покупая газлифт, совершенно не сложно обратить внимания на эти два маленьких критерия, но очень важных. С размерами шкафчика и длиной газлифта проблем не возникнет, а вот силу сжатия необходимо заранее определить.

Расчет необходимой силы сжатия газлифта

Для нагрузки массой в один килограмм требуется сила в 10 Ньютон. Зная вес вашей кухонной дверцы, вы с легкостью сможете подсчитать объем необходимой силы.

Современные производители отпускают на мебельный рынок механизмы с фиксированной нагрузкой: 60, 80, 100, 120 и 140 Ньютон.

Вам лишь останется подобрать подходящую нагрузку.

Конструкция и назначение

Газлифт пользуется большим спросом благодаря отличным характеристикам. Его используют для разнообразной мебели, поэтому необходимо точно знать, как установить газлифт на шкаф, тумбу и другие предметы интерьера. Такие конструкции чаще всего применяются для:

монтажа барных фасадов;
создания пуфов и разных ящичков;
офисной мебели;
установки мебели в ванной, спальне, детской комнате;
кухонных гарнитуров.

Помимо мебельной промышленности, газлифты широко применяют и в других сферах:

в медицинском оборудовании;
в строительстве;
полиграфии;
аэрокосмическом строительстве;
оружейной сфере.

Спектр применения газлифтов достаточно широк, именно поэтому они считаются такими востребованными. Если говорить об ассортименте, то он просто огромный. Причем все модели отличаются размерами и расцветками.

Также большую роль играет конструкция газлифтов. Все изделия изготовлены из пластмассовых и металлических деталей. К ним относятся:

кнопка;
внешний конус и полость;
внутренний конус и полость;
газовый клапан;
пластиковая втулка;
конус;
канал перепуска газа;
посадочный конус;
шток для подъема;
упорный подшипник;
уплотняющий элемент.

Установка доводчиков

Как установить мебельный доводчик, и какие инструменты потребуются для выполнения работы своими руками?

Независимо от способа монтажа дополнительной мебельной фурнитуры для установки потребуются:

инструменты для измерений и нанесения разметки (рулетка, угольник, маркер);
дрель;
шуруповерт (отвертка).

Монтаж доводчиков на корпус мебели

Установка доводчиков на корпус не является сложной процедурой и может выполняться неквалифицированными специалистами.

Схема крепления устройства следующая:

выбирается место для монтажа. При выборе места установки необходимо учитывать, что фурнитура не должна мешать работе дверных петель (если они установлены) и проникновению в шкаф. Целесообразнее всего производить крепление доводчика с какого-либо бока;
в выбранном месте установки производится разметка мест крепления мебельной фурнитуры. При выборе места размещения устройства следует учитывать, что это единственная возможная регулировка устройства, то есть от места расположения зависит угол открывания дверцы;

Инструкция по монтажу системы газлифт с разными углами открывания

просверливаются отверстия;

Если монтаж доводчика будет производиться саморезами, а не крепежными болтами, то предварительно сверлить отверстия не обязательно.

закрепляются крепежные планки;
фиксируется корпус доводчика;

Крепление системы газлифт к корпусу мебели

Как правильно установить мебельный корпусной доводчик (газлифт) подробно рассказано на видео.

Монтаж петель с доводчиками

Установку петель с доводчиком также можно произвести самостоятельно. Если на предмете мебели уже установлены петли, то достаточно просто произвести замену элементов фурнитуры.

Если петли со встроенными доводчиками устанавливаются впервые, то действовать необходимо следующим образом:

в первую очередь необходимо подобрать место для установки петель. Если дверца шкафа небольших размеров, то петли устанавливаются на расстоянии 5 – 7 см от краев. При монтаже петель на большие шкафы необходимо отступить от краев 10 – 20 см;
далее наносится разметка, при которой определяются места крепления петли и место расположения чашечки;
при помощи дрели подготавливаются отверстия для крепежа и ниша для чашечки;
петля фиксируется крепежными болтами;

Последовательность монтажа петли на мебельный шкаф

регулировка мебельного доводчика встроенного в петлю производится компанией-производителем на стадии изготовления, поэтому необходимо только отрегулировать саму петлю. Соответствующими болтами можно сдвинуть фурнитуру вверх или вниз, вправо или влево, а также отрегулировать зазор между корпусом мебели и дверцей.

Определение оптимального расположения петли методом регулировки

Для увеличения срока службы мебельных доводчиков необходимо постоянно контролировать состояние устройства и при необходимости своевременно производить технические работы по обслуживанию.

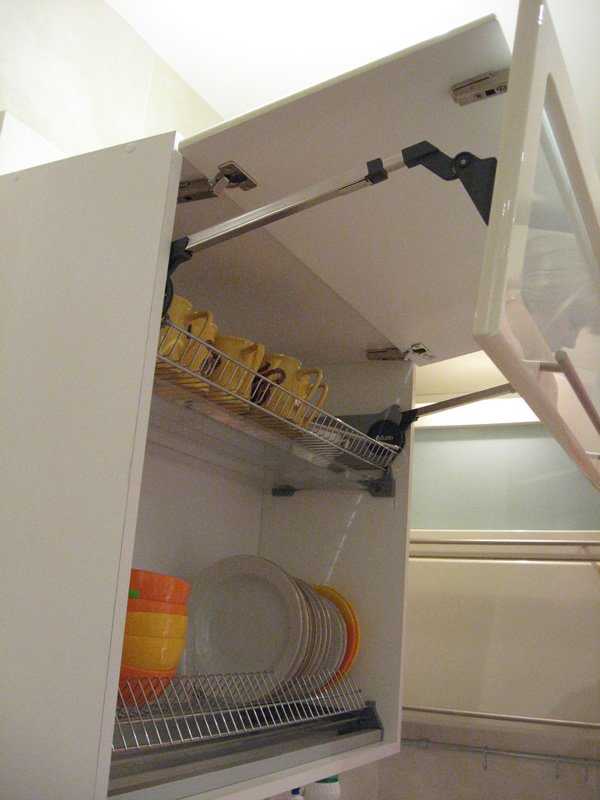

Монтаж газлифта на шкаф

Монтаж оборудования начинается с закрепления основания крепления к боковине шкафа в месте разметки. Чаще всего применяются два варианта – скоба с пружиной и пластина. Скоба обычно вкручивается в материал боковины в отмеченной точке, а головка лифта просто защелкивается в скобе. Если основание крепления имеет вид пластины с отверстием, то оно крепится на трех или четырех шурупах к боковине так, чтобы центр отверстия совпал с отмеченной точкой. Шарнирная головка лифта вставляется в это отверстие и фиксируется

В этом случае важно, чтобы пластина основания не была деформирована – при искривлении лифт работать не будет

Аналогичные операции по монтажу основания крепления устройства производятся на внутренней поверхности дверцы

Здесь важно обеспечить угол наклона шарнира, который должен составлять порядка 8 градусов

Описанным способом монтируются газлифты с обеих сторон шкафа.

При установке газлифтов на кухонные шкафы следует учитывать следующие рекомендации:

Механизмы обязательно устанавливаются с двух сторон, что позволит избежать перекосов.
Дверца должна дополнительно прикрепляться к верхней крышке шкафа при помощи двух мебельных петель тарельчатого типа.
Лифты с нагрузкой более 80 Н используются очень редко (только для тяжелых дверей); применение их в других случаях нецелесообразно из-за повышенной жесткости.
Монтаж механизмов производится после установки на двери всей необходимой фурнитуры, облицовки и декорирующих элементов.
Монтаж оборудования следует производить на шкафу, снятом со стены.
Увеличения угла открывания двери можно достигнуть перемещением точки установки крепления ближе к переднему срезу боковины.
При установке автоматических устройств следует строго соблюдать инструкцию по монтажу.

Установка газлифта не считается особо сложной работой. Следует лишь соблюдать рекомендации – и все получится по высшему разряду.

И вот наконец то сподобился. В примере я ставлю газлифты Boyard. К ним прилагается вот такая присадочная схема. На ней видно, что возможно три варианта установки: под углом 80, 90 и 100 градусов. Лично мне больше импонирует прямой угол, так что лифты ставить будем под него.

От этого и будем танцевать. Итак, монтаж газовых лифтов начинается с разметки отверстий на стенке короба. Тремя саморезами прикручиваем у ним установочную пластину.

Размер 239 мм получилось, если учесть толщину верхнего горизонта, то есть 255 мм минус 16 мм.

Следующий этап — это присадка ответного элемента на фасад. Все снова начинается с расчетов, а заканчивается парой саморезов.

Размечаем на горизонте самого короба места под саморезы, крепящие ответную планку петли.

Навешиваем фасад. Кстати,ю на этом фото я отметил присадочные размеры, которые нужно делать для установки на полунакладные петли.

А потом просто нащелкиваем газовый лифт на шаровые штифты обоих ответных планок. Нередко он заходит туговато, поэтому можно приложить силу.

Все готово. В закрытом и открытом положении лифты выглядят вот так:

Возможна небольшая регулировка угла фасада. Она производится с помощью смещения взад-вперед (в пределах прорези) ответной планки на фасаде.

Лично я, чтобы минимизировать количество ошибок, а так же ускорить процесс сборки изготовил вот такой

Когда ремонтные работы в кухне завершены, можно переходить к самому приятному процессу – выбору и приобретению мебели. Любая хозяйка хочет, чтобы ее окружала функциональная и комфортная атмосфера. Все предметы интерьера должны быть не просто красивыми, к ним предъявляются требования по прочности и долговечности покрытия фасадов. Изучая предложения рынка, необходимо очень тщательно рассматривать технические характеристики фурнитуры. Газлифт для кухни облегчает процесс приготовления пищи от степени его надежности зависит долговечность эксплуатации всего гарнитура.

Как собрать кухонный газлифт?

Выбирая доводчики для кухонных шкафов на стену, нужно отталкиваться от двух показателей, представляющих особую важность: параметры приспособления и усилие сжатия пружины. Как правило, выбирать нужно между несколькими стандартными размерами

При выборе оборудования нельзя не принимать в учет систему, за счет которой производится монтаж. Наиболее часто на практике используются ровные площадки, которые дают возможность осуществлять монтаж на боковые поверхности шкафов кухни за счет применения шурупов. Если же у мебели деревянный корпус, то лучше взять вкручивающиеся крепления. При работе понадобятся такие инструменты, как: отвертка, плоскогубцы, шуруповерт, молоток, электрическая дрель, линейка.

Сама сборка шкафа под раковину происходит в несколько этапов:

Разметка навесных шкафов на кухне. Просмотр видео позволит понять, как правильно выполнить эту работу. Сначала проставляется места середины крепления на боковой поверхности. После отмечается середина крепления на створке. Разметка выполняется в обеих сторон подвесной мебели или напольных шкафов под умывальник.
Монтажные работы. Основание прикрепляется к боковому элементу в том месте, где были проставлены метки. Здесь можно использовать два простых метода, известных профессиональным сборщикам. Первый предполагает применять скобу с пружиной, а второй – пластинку. Как правило, скоба ввинчивается в боковой элемент в месте, где сделана отметка, при этом головка лифта защелкивается в скобке. Второй вариант действий предполагает применение пластинки, в которой проделано отверстие. Оно фиксируется на 3-4 шурупах к боковой части, причем таким образом, чтобы середина выемки совпадала с меткой. Головка газлифта вставляется в выемку и закрепляется в ней. Нужно проследить, чтобы пластинка не имела видимых изъянов, так как при деформации готовое устройство не будет работать так, как нужно.
Выполнение действий, описанных в предыдущем пункте при работе с внутренней поверхностью. Следует обеспечить наклонный угол шарнира, составляющий примерно 8.
