Изготавливаем выдвижной ящик своими руками

Тандемы Blum. Расчет и установка. TANDEM BLUMOTION.

В этой статье описывается принцип расчета и установки выдвижных ящиков на системе TANDEM BLUMOTION частичного выдвижения фирмы Blum. Т.е. направляющих тандемов со встроенными доводчиками закрывания.

Артикул в каталоге Blum: 550Н5000В.

Размеры крепления направляющих на боковине тумбы будут даны с учетом возможной взаимозаменяемости ящиков. Расчет и пример дан на основе трех ящичной кухонной тумбы-секции (рис 2.). В конце будет дана полностью параметрическая модель такой тумбы со всей фурнитурой, для более детального ознакомления. Модель PRO100 в формате «*.sto».

! Все расчеты производятся на ДСП толщиной 16 мм.

Рис.2 Параметры тумбы:

Ширина 400 мм.Высота 720 мм. (без ножек),Фасадов — 3 шт.Направляющие — 500 мм.

Размеры фасадов:

140х396 мм. — верхний.284х396 мм. — нижние.

Сам принцип сборки этой тумбы.

Для начала, теория и схемы из официального каталога Blum.

Длина ящика.

Рис.3

где, NL — номинальная длина направляющей. SKL — длина ящика. SKL = NL — 10 мм.

Ширина ящика.

Рис.4

где, LW — внутренний размер тумбы (между боковинами). SKW — длина передней или задней детали ящика (при условии, что эта деталь размещается между его боковин).

Высота ящика.

Рис.5

Схема для расчета высоты ящика.

Практическая часть. Расчет и установка.

В практическом применении отойдем немного от каталожных схем, а сделаем схему под себя. См. рис.6. Черные цифры — размеры корпуса, боковин ящиков, фасадов и зазоров. Красным — размеры для крепления направляющих. Синим — размер передних и задних панелей ящиков. Зелёным — зазоры корпуса ящика между другими деталями.

Рис.6

При этой схеме, нижние и средние ящики получились взаимозаменяемые.

Схема ящика для тандемов.

Рис.7

Каталог Блюм, предлагает делать ящики с пазом под ДВП во всех четырех деталях, а потом делать вырезы в передних и задних деталях под фиксаторы. Зачем? Вполне достаточно сделать только пазы в боковинах ящика, а передние и задние стенки соответственно уменьшить по высоте.

Рис.8

Длину боковины ящика берем, как по каталогу. Т.е. 500 мм — 10 мм = 490 мм.

Тогда, размеры деталей ящиков:

  1. Боковины больших ящиков — 490 х 210 мм.
  2. Передние и задние детали больших ящиков — 326 х 194 мм.
  3. Боковины верхнего ящика — 490 х 100 мм.
  4. Передние и задние детали верхнего ящика — 326 х 84 мм.

Глубина тумбы.

При монтаже к боковине тумбы, направляющие крепятся на 4 мм. от лицевого края боковины. Отсюда, минимальный размер глубины (ширина детали бока тумбы) должен быть = Длина направляющей + 4 мм. Для удобства глубину тумбы стоит считать так: Длина направляющей + 10 мм. В нашем варианте, при длине направляющих 500 мм. глубина тумбы составит = 510 мм.

Сборка.

1. Крепление направляющих.

Направляющие TANDEM BLUMOTION частичного выдвижения от Blum Разметка.

Направляющие крепятся с отступом 4 мм. от лицевого торца боковины тумбы.

Каркас тумбы с направляющими.

2. Сборка ящиков.

Паз под ДВП в боковинах ящиков. Такой паз вполне можно сделать и с помощью ручной погружной пилы. Глубина пропила 9 мм.

Детали ящика. Каркая ящика.
Установка донышка ящика из ДВП.
Передние фиксаторы Тандемов. Фиксаторы крепятся к передней панели ящика.
Крепление фиксатора. Фиксатор в работе.

В задней панели ящика, слева и справа, высверливаются несквозные отверстия диаметром 8 мм. на глубину 12-13 мм. Отверстие высверливается на расстоянии 8 мм. снизу и сбоку от угла детали.

Ящик устанавливается на направляющие и задвигается до щелчка фиксатора. Для того, чтобы снять ящик с направляющей, достаточно легко надавить на оранжевый флажок фиксатора.

Тумба с ящиками на Тандемах в сборе.

Итог. Общие формулы.

Для того, чтобы рассчитать деталировку изделия для использования направляющих Тандем приведем общий порядок универсальных расчетов.

  1. Боковина тумбы = Длина направляющей Тандем +10 мм.
  2. Боковина ящика = Длина направляющей Тандем — 10 мм.
  3. Длина передних и задних панелей ящика = ширина тумбы — 32 мм. (толщина боковин тумбы) — 42 мм. (каталожный размер).
  4. Высота боковины ящика (для фасадов высотой от 200 мм.) = Высота фасада — 40-41 мм. (зазор сверху) — 17 мм. (зазор от нижнего края фасада или от дна, связи).
  5. Высота передних и задних панелей ящика = высота боковины ящика — 16 мм.
  6. Высота боковины ящика (для фасадов высотой менее 200 мм.) = Высота фасада — 23 мм.(зазор от верха фасада) — 17 мм. (зазор от низа фасада).
  7. Дно ящика из ДВП. Ширина = Длина передних и задних панелей ящика + 14 — 16 мм. (для размещения в пазах боковин ящика). Длина = боковине ящика.
  8. Размер для разметки крепления направляющих к боковине тумбы. 40 мм. от нижнего края фасада или от связи, дна.

Основные виды выдвижной фурнитуры

Фурнитура для выдвижных ящиков бывает нескольких разновидностей:

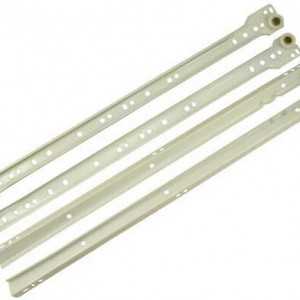

механизмы, основанные на движении роликов по направляющим. Самая распространенная разновидность выдвижной фурнитуры. Отличается дешевизной и простотой монтажа. Недостатками являются наличие сильного шума при работе механизма, недолговечность конструкции и способность открывать ящик на 2/3 вместимости;

Роликовая фурнитура для выдвижных ящиков

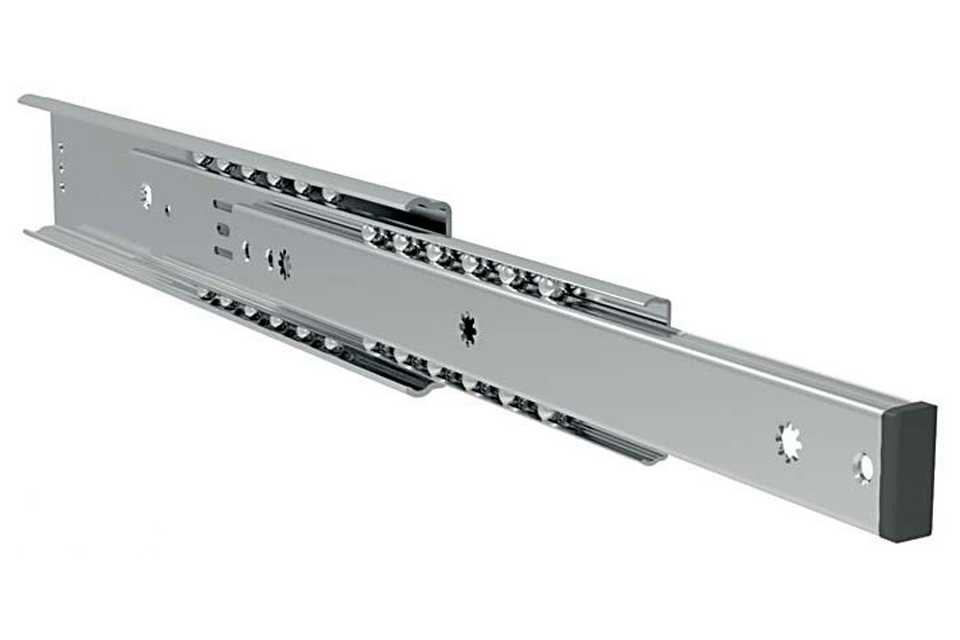

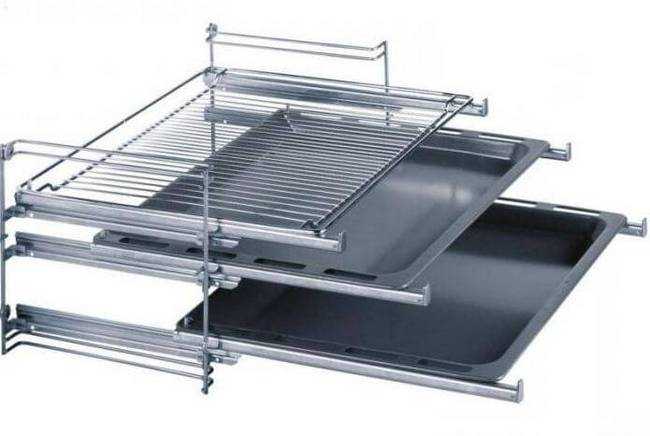

шариковые направляющие: фурнитура телескопическая. Отличается более плавным движением по сравнению с роликами, способностью принимать на себя высокую степень нагрузки, долговечностью;

Шариковые направляющие выдвижной фурнитуры

конструкции металл-бокс – выдвижная мебельная фурнитура: направляющие двигаются за счет роликов. Основным отличием является наличие дополнительных металлических боковых стенок, которые способствуют повышению нагрузки на механизм. Ящики, оснащенные фурнитурой металл-бокс можно нагружать до 30кг. По желанию заказчика выдвижные механизмы подобной конструкции можно оснащать доводчиками;

Выдвижная конструкция металл-бокс

механизмы-тандемы. Представляют собой полный ящик, изготовленный по индивидуальным параметрам. Направляющие и усиливающие устройства располагаются сбоку и снизу ящика. За счет большого количества направляющих и поддерживающих элементов такая конструкция легко и плавно работает. Она долговечна. Ящик можно дополнить доводчиком или электроприводом. Основным недостатком является высокая стоимость конструкции;

Тандем-бокс

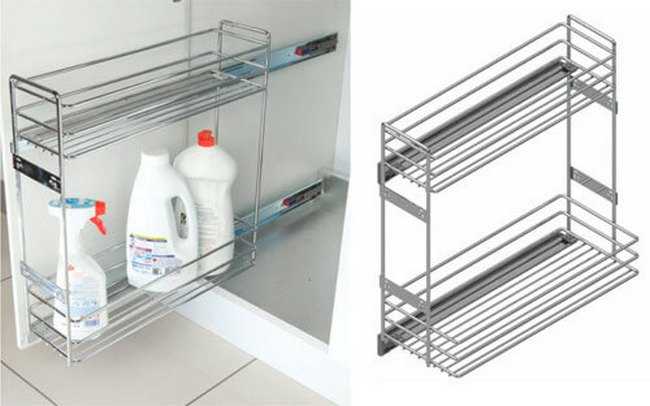

последней разновидностью выдвижной фурнитуры считаются системы карго. Механизм представляет собой выдвижной ящик, определенной формы, который крепится непосредственно к имеющейся мебели. Используются механизмы преимущественно на кухне.

Система карго используется обычно на кухне

Подбирать выдвижной механизм требуется, основываясь на предполагаемой нагрузке, долговечности и необходимости масштаба открывания ящика.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

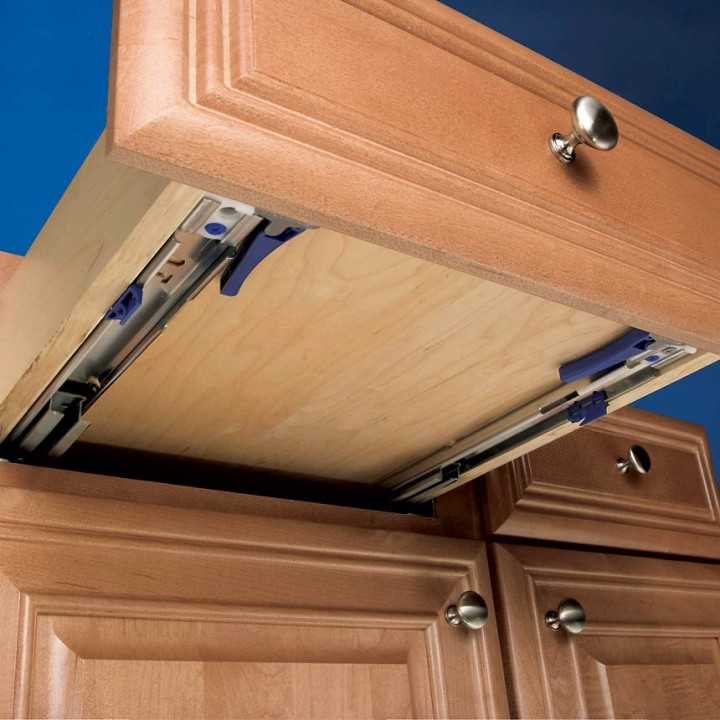

Устройство и принцип работы скрытых направляющих

В комплект направляющих скрытого монтажа входят:

  • металлические планки;
  • металлические основания, по которым происходит движение планок;
  • роликовые или шариковые механизмы, облегчающие процесс движения планок;
  • цапфы для фиксации фурнитуры к ящику;
  • крепежные элементы.

Комплектация направляющих скрытого монтажа

Стандартные комплекты могут быть дополнены:

  • устройствами плавного закрытия. Фурнитура с доводчиком позволяет продлить срок службы мебели, так как отсутствие хлопка при закрывании исключает возможность повреждения материала;
  • возвратными пружинами, позволяющими плавно и в короткие сроки закрыть выдвинутый ящик;
  • замками-фиксаторами, облегчающими процесс использования и демонтажа конструкции;
  • системами открывания нажатием на фасад ящика (Push-to-open).

Все направляющие скрытой установки изготавливаются из качественных материалов и отличаются:

  • доступностью. Стоимость фурнитуры значительно ниже популярных в настоящее время метабоксов и тандембоксов, а функциональность значительно приближается к указанным комплектам;
  • бесшумностью при работе;
  • возможность полного выдвижения ящика;
  • компактностью и возможность использования максимального количества пространства предмета мебели;
  • долговечностью.

  Средний срок использования направляющих скрытого типа при правильном подборе и корректной установке составляет от 20 до 25 лет.

К недостаткам можно отнести сложность установки, но подробная инструкция, прилагаемая к комплекту фурнитуры, и наличие начальных навыков работы с простейшим набором инструментов существенно облегчат процесс.

Виды опорной фурнитуры

Несмотря на простоту направляющих полозьев скольжения, которыми в недалеком прошлом оснащались все выдвижные элементы мебели, требовалось определенное, порой значительное усилие для того, чтобы выдвинуть и задвинуть ящик и при этом не исключалась вероятность его перекашивания или заклинивания. Особенно часто эти дефекты наблюдались при использовании деревянных полозьев. Пришедшая им на смену металлическая и пластмассовая фурнитура не была избавлена от этих недостатков.

Современная мебельная фурнитура, помимо вида направляющих – полозья с шариковыми или роликовыми опорными элементами, имеет и другие особенности. Наибольшее распространение помимо обычных систем бокового крепления получили следующие виды опорных полозьев:

  • фурнитура нижнего монтажа;
  • роликовые и шариковые устройства, оборудованные доводчиками и фиксаторами;
  • в отдельные категории входят системы «Metabox» («Метабокс») и «Tandembox» («Тандембокс») (на фото ниже).

При этом последняя группа мебельной арматуры применяется там, где имеют место высокие эксплуатационные нагрузки – бельевые комоды, верстачные ящики, технологичное оборудование.

Роликовые и шариковые телескопические системы могут обеспечивать полное и частичное выдвижение ящичных отсеков, при этом особенно важное значение для полнофункциональной эксплуатации имеет правильность их монтажа. И шариковые и роликовые устройства обеспечивают плавность и бесшумность работы, однако первые способны воспринимать более высокие нагрузки

Это гарантируется в первую очередь материалом опор качения и их числом.

шариковый вид
роликовый вид

По способу монтажа шариковые и роликовые телескопические опоры качения делятся на:

  • фурнитуру бокового, накладного крепления;
  • фурнитуру бокового крепления в наружный паз стенки ящичного короба;
  • системы комбинированного крепления к боковинам и днищу выдвижного элемента.

Сегодня мебельная промышленность предлагает в качестве отдельных комплектов, системы для выдвижения мебельных отсеков на расстояние 150,0…700,0 миллиметров. Ширина полозьев варьируется в диапазоне 17,0…35,0 миллиметров. От последнего показателя зависит «грузоподъёмность» направляющих, которая может достигать 30,0 килограммов.

Обычно продажные комплекты помимо самих направляющих содержат и крепежные детали. В большинстве случаев для крепежа применяются саморезы с увеличенной потайной или полупотайной шляпкой.

Для изготовления самих опорных полозьев применяется износостойкий металлический профиль. При этом увеличенная долговечность обеспечивается самими телами качения, в качестве которых используются стальные шарики, в то время как большинство роликовой фурнитуры оснащено пластмассовыми роликами.

В настоящее время мебельная промышленность выпускает несколько разновидностей шариковых выдвижных систем. Если в обычных системах опорная шина представляет единое целое, то в устройствах сверхдлинного выдвижения шина трехсекционная. Кроме того, выпускаются и устройства неполного выдвижения, которые обеспечивают открывание ящика на 2/3…3/4 его глубины.

В системах полного выдвижения, после перемещения ящика в крайнее положение, возможно его снятие с опорных полозьев. Для этого предназначен специальный рычажный механизм, облегчающий снятие ящичного отсека или поддона с направляющих и его установку на место.

При покупке любой направляющей фурнитуры следует помнить, что в комплект входит набор из правых и левых элементов и обычно поодиночке роликовые и шариковые салазки не реализуются. Поэтому при поломке полоза с одной стороны, придется приобретать полнокомплектный набор, а одну, неиспользованную шину держать в качестве запасной.

Как заменить роликовые направляющие на шариковые

Взаимозаменяемы стандартные шариковые и роликовые полозки. Чтобы заменить роликовые направляющие на шариковые, достаточно просто перекрутить салазки, придерживаясь  пошаговой инструкции, описанной в последнем  разделе статьи «Как установить направляющие выдвижных ящиков». При этом останутся неприкрытыми отверстия на боковинах от положения роликовых направляющих. Их можно замаскировать самоклеющимися заглушками.

Исключение – врезные полновыкатные шариковые направляющие.

Их, к сожалению, ни на что другое, с сохранением прежних габаритов короба ящика, заменить не получится. Только на аналогичную выдвижную систему. Либо перепиливать короб ящика для соблюдения тех же самых зазоров (читайте – расчет размеров ящика под шариковые и роликовые направляющие).

То же самое можно сказать об узких рельсовых направляющих. Они также являются шариковыми, но отличаются по конструкции: сами полозья значительно уже и «шарики» в ней располагаются в один ряд, а не в два. В продаже их найти вряд ли получится, обычно ими комплектуются мебельные стенки, комоды зарубежного производства.

Как сделать выдвижной ящик своими руками

Сегодня не так трудно смастерить деталь мебели самостоятельно. Подробная инструкция для изготовления подходящих выдвижных ящиков своими руками состоит из нескольких пунктов:

  1. Планирование, расчет параметров изделия.
  2. Подбор материалов для работы, направляющих.
  3. Сборка заготовки.
  4. Монтаж фурнитуры на изделие и корпус шкафа.

Изготовление ящика осуществляется в несколько этапов.Делают ящики, в основном, из ДСП и ДВП.

Расчет размера ящиков

Перед тем, как собирать конструкцию, необходимо сделать набросок будущей работы. Размер ее будет зависеть от множества факторов: общие параметры мебели, длина и ширина направляющих. Нужно точно подобрать три основных параметра:

  • Ширина. Эта цифра должна быть на 26 мм меньше внутренней ширины основного корпуса. По 13 мм с каждой стороны ящика нужно оставить для направляющих.
  • Длина. Измерив рулеткой внутреннюю глубину шкафа или тумбы и отняв от этого числа пару десятков миллиметров, можно получить необходимую цифру.
  • Высота стенок. По этому поводу нет каких-то обязательных стандартов, но производители мебели делают выдвижные ящики на 4-5 см меньше высоты фасада.

Внимательные расчеты позволят создать план, на основе которого даже новичок сможет создать подходящее изделие с первого раза.

Выбираем нужные направляющие

Выбор направляющих определяет функциональность результата. Это важная деталь, которая призвана не только направлять ящик, но и обеспечить максимальный комфорт в использовании мебели. Легкое движение, бесшумная работа, полный выкат – такие требования способна удовлетворить подходящая фурнитура.

От выбора направляющих зависит качество шкафа и комфорт в его пользовании.

Можно дать один действенный совет в этом вопросе. Если есть финансовая возможность, лучше сразу отдать предпочтение шариковой телескопической продукции

Если же предусматривается более бюджетный вариант – стоит обратить внимание на роликовые предложения

Все направляющие производятся с шагом 50 мм.

Процесс сборки ящика

Перед началом выполнения лучше сразу приготовить весь инструмент для выполнения работы. Это ручное оборудование, которое найдется в каждом доме. Для работы с ДСП и ДВП отлично подойдет следующее оборудование:

  • электродрель или шуруповерт;
  • лобзик, тоже лучше электрический;
  • измерительные приборы (линейка, строительный угол, рулетка);
  • карандаш для чертежей и отметок;
  • меламиновая лента для кромки;
  • утюг, сухая тряпка;
  • конфирматы, шурупы, гвозди;
  • направляющие;
  • сам материал, из которого будем вырезать дно и стенки ящика;
  • чертеж с параметрами будущей поделки.

Перед работой нужно подготовить все необходимые инструменты.

Подготовив все необходимое, можно приступать к работе. Процесс изготовления происходит в четкой последовательности:

  1. Деталировка выдвижного ящика. Наносим разметку и вырезаем все элементы заготовки из подготовленных материалов, согласно чертежам.
  2. Просверливаем отверстия для крепежей.
  3. Сборка каркаса с помощью конфирматов, по одному на каждый угол. Если высота превышает 15 см, то лучше использовать по два винта.
  4. Присоединение дна к основе. Сначала оно набивается гвоздями, далее усиливается саморезами.
  5. Проклейка торцов со спилами меламиновой лентой. Сделать это можно с помощью сухой тряпки и утюга. Электроприбор следует включить на половину мощности.

Осмотрев результат, можно приступать к последнему этапу – креплению направляющих. Это важная работа, определяющая функциональность и долговечность изделия в дальнейшем.

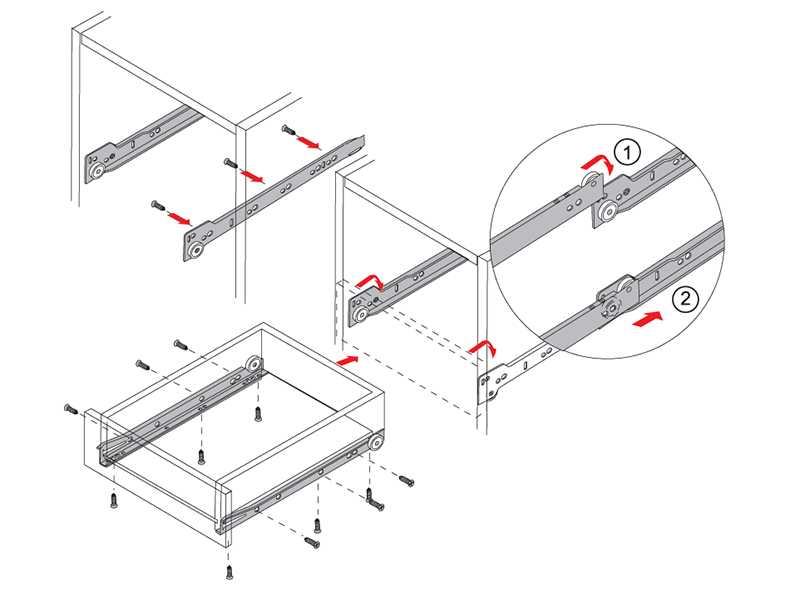

Крепление направляющих

Какой бы тип направляющих мы ни выбрали, монтаж комплектующих для выката пройдет в одинаковой последовательности:

  1. Разбор приобретенной конструкции на две части, одна из которых будет присоединяться к коробу, другая – к корпусу мебели.
  2. Нанесение разметки под крепежи для фурнитуры.
  3. Прикрепление полозьев к бортам короба и внутренней стороне тумбы.

После этого можно смело проверять работу направляющих и качество выдвижения ящика из тумбы.

Внимательно следуя инструкции, можно легко смастерить выдвижные ящики в домашних условиях. Для этого не нужно специального оборудования или дорогостоящих материалов. Но в результате можно получить красивое и удобное изделие, которое будет гармонично дополнять основную мебель, расширяя ее функциональность.
