Как сделать выдвижные ящики для кухни своими руками ?

Не обязательно тратить баснословные суммы на покупку готовой кухни по индивидуальному заказу. Воспользовавшись толковой инструкции мастеров,сделать своими руками выдвижные ящики не так уж и сложно. Приводим пошаговое руководство:

Первым делом нужно сделать замеры и составить проект будущего шкафа с выдвижными ящиками – за основу можно взять готовый эскиз.

Чертеж выдвижного ящика с размерами

В специализированном мебельном магазине нужно подобрать подходящие панели ДСП или МДФ. Там же можно заказать распил панелей по нужным размерам. Места срезов можно покрыть шпоном или пленкой – оба эти материала не пропускают влагу и не дадут материалу разбухать.
Направляющие для будущего шкафчика лучше брать телескопические – они выдержат больший вес и дольше прослужат. Также необходимо приобрести конфирматные саморезы – именно ими рекомендуется соединять все деревянные детали ящика.
Когда материалы будут готовы, можно приступать к соединению деталей по схеме. Куски ДСП, как уже говорилось выше, скрепляются конфирматными саморезами длиной 15 мм. Но если материал не очень качественный, то желательно приобрести саморезы на 30 мм – они гораздо лучше удерживаются в деревянной доске, в том числе в материале с повышенной пористостью.
Когда сам шкафчик готов, можно приступать к монтажу направляющих

Крайне важно, чтобы они были закреплены на одной высоте. А для смягчения хода их движения и регулировки их скорости можно использовать силиконовую смазку, специально предназначенную для мебельной фурнитуры.

Наглядный пример крепления телескопических направляющих для выдвижных ящиков можно посмотреть в данном видео:

На заметку: перед тем, как приступить к изготовлению выдвижного ящика, нужно убедиться в наличии всех требуемых инструментов. Для работы потребуются карандаш и линейка, дрель или шуруповерт, для шуруповерта — шестигранные биты или конфирматный ключ, сверла по дереву.

Современную функциональную кухню сложно представить без выдвижных ящиков. Если нет опыта самостоятельного изготовления мебели, стоит обратиться к профессионалам – они помогут выбрать дизайн и полностью возьмут на себя техническое воплощение идеи.

Виды выдвижных систем для ящиков

При сборке корпусной мебели: шкафчиков, комодов, письменных столов с ящиками применяют особый вид крепежных деталей – направляющие для подвижного соединения элементов.

Самый простой пример – это узкие продольные рейки из древесины. В поперечном разрезе рейка квадратная или прямоугольная. Такой элемент прикручивают шурупами к вертикальной стенке тумбы или шкафа. В боковине ящика из фанеры предусматривают паз для соединения с направляющим бруском.

Недостатки деревянных направляющих:

низкая точность соединения, перекосы ящиков;
рассыхание, истирание древесины;

для выдвижения требуется усилие;
нет ограничителя – ящик вылетает из гнезда целиком.

В мебельном производстве такой вид выдвижной системы используется редко. Разумнее применять металлические аналоги. Они долговечны и просты в эксплуатации.

Любите усовершенствовать готовую мебель?

ДаНет

Роликовая

Комплект роликовой направляющей состоит из двух металлических частей: профиль для крепления к мебельной стенке и подвижный П-образный ползунок. Роликовые выдвижные системы используют не только для ящиков. При их помощи навешивают раздвижные двери шкафов-купе, полки на кухню и для белья. Выдерживают нагрузку до 25 кг.

В начале металлического профиля установлен запорный ограничитель. Ящик выдвигается только на 3/4 длины. Основной недостаток – шум при трении ползунка об основу.

Шариковая

Второе название – телескопические направляющие. Это более сложная и удобная конструкция. Легкое, бесшумное скольжение изделия обеспечивают стальные шарики внутри профиля. Шариковые системы производят с доводчиками и без. Высота изделий варьируется от 17 до 45 мм. Такие направляющие выдерживают вес до 40 кг и могут выдвинуться на всю длину. Применяются для корзин в платяных шкафах, винных полках, ящиков в комодах, бюро.

Другие

метабоксы на базе роликовых направляющих;
тандемы;

тандембоксы;
леграбоксы.

Представляют собой металлические короба с направляющими, доводчиками, регуляторами хода. Их оснащают системами открытия при нажатии. Такие направляющие элементы выдерживают нагрузки до 60 кг. Применяют их при изготовлении мебели класса люкс.

Как выбрать?

Обустройство кухни считается самым ответственным мероприятием. Чтобы помещение стало комфортным и многофункциональным, необходимо приобретать компактную и удобную мебель с выдвижными ящиками, при выборе которых следует учитывать ряд критерии.

Планировка комнаты. Шкаф со встроенными модулями необходимо правильно размещать, чтоб он не ограничивал перемещение в кухне и не мешал открыванию дверей других конструкций. В том случае, если пространство кухни ограничено, лучше всего покупать угловые модели, состоящие из нескольких секций.

Назначение. До того как приобрести мебель с выдвижными ящиками, следует определиться с тем, что в ней будет храниться. В зависимости от этого подбираются соответствующие конструкции. Например, для размещения столовых приборов, мелкой кухонной утвари и посуды подойдут вертикальные модули, а для сохранности овощей нужно отдавать предпочтение ящикам, имеющим доступ к воздуху и оборудованным прочными направляющими механизмами.

Материал изготовления фурнитуры. Поскольку именно фурнитура чаще всего ломается, на ее качестве нельзя экономить. Желательно отдавать предпочтение системам из нержавеющего прочного металла, толщина которого превышает 1 мм. Встречаются также конструкции из ДСП, МДФ и натурального массива, при этом изделия из дерева считаются лучшим вариантом

Перед их покупкой следует проверить работу всех механизмов, и если замечаются малейшие скрипы или деформация секций, то от приобретения нужно отказаться. Такие изделия прослужат недолго и быстро потребуют замены запчастей. Роликовые направляющие по сравнению с шариковыми выдерживают малый вес и обладают низкой износостойкостью.

Что же касается выбора ящиков для компактного хранения овощей, то их обычно устраивают в цоколь напольных шкафов возле мойки или плиты, поэтому они должны быть не только вместительными, но и иметь хорошую вентиляцию. Дополнительно в таких ящиках должны иметься разделители. Конструкции чаще всего выпускают из прочного пластика и металла, при этом последние варианты намного функциональнее и долговечнее. Удобны в использовании также и плетеные конструкции из лозы, их устанавливают в выдвижные ящики.

Выдвижные ящики для шкафа-купе, плюсы и минусы

Материалы для изготовления выдвижных ящиков используются те же самые, что и для корпуса шкафа-купе. Короб может быть разной глубины и ширины, с разнообразной внутренней конструкцией.

Отдельно можно выделить вкладные ящики: потайной узкий ящик с внутренним фасадом на замке удобно использовать для хранения документов.

А также внутреннее наполнение в виде множества перегородок – для удобства хранения различных аксессуаров (свернутых галстуков, ремней, украшений и т.д.).

Дополнительные перегородки, увеличенная глубина выдвижных ящиков увеличивает вес самой конструкции. А значит, и направляющие должны быть надежными и качественными.

Из плюсов стоит выделить дешевизну выдвижных ящиков и возможность изготовить их разного размера – от малых до самых объемных.
Из минусов – повышенные требования к прочности крепления дна к стенкам ящика, конструкции ручек (они не должны выпирать, чтобы не цепляться за створки купе) и несущей способности направляющих.

Установка дверей

Еще на этапе проектирования шкафа стоит задуматься о количестве дверей. Это очень важный момент с точки зрения удобства пользования мебелью. Если двери будут распашными, шкаф будет делиться на секции. За каждую секцию «отвечает» либо отдельная дверца, либо пара дверей. Например, четырехстворчатый шкаф может иметь 4 узкие секции, а может иметь две более широкие. Чтобы открыть секцию целиком, нужно распахнуть сразу две дверцы. Это удобно для платяных шкафов, т. к. в широкой секции можно разместить, например, длинную штангу для одежды.

Распашные дери прикрепляются вертикально к боковым стенам шкафа. Для их монтажа потребуются петли. Сегодня в продаже есть несколько видов дверных мебельных петель. Они предназначены для разных материалов и по-разному работают.

Если у вас заводская фурнитура, используйте только ее. Если вы спроектировали шкаф самостоятельно, лучше всего проконсультироваться в специализированном магазине мебельного крепежа. Дело в том, что количество и тип дверных петель определяется материалом, из которого изготовлено полотно, а также его весом и длиной. К примеру, для среднего по размерам фасада длиной 1.5-2 метра понадобятся 3 петли, которые нужно будет крепить на равном расстоянии друг от друга. Чтобы не слишком нагружать вертикальные опоры шкафа, не рекомендуется делать створки шире 65 сантиметров.

Очень удобно это делать, если механизм петли можно разобрать: обе части крепятся к древесине по отдельности, а затем петля соединяется.

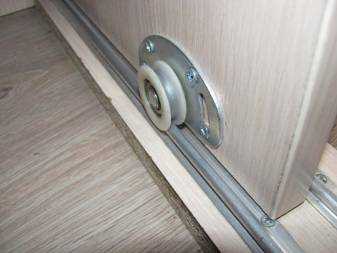

Двери-купе немного сложнее в установке. Существуют разные раздвижные механизмы. Самый распространенный вариант такой: сверху и снизу установлены направляющие «рельсы», а на дверцах внизу и верху прикрепляются ролики.

Сначала нужно отрезать верхний алюминиевый профиль. По форме он Ш-образный. Это делается ровно по ширине проема шкафа от края до края, вне зависимости от ширины створок. Далее нужно насверлить в профиле отверстия под крепеж на равном расстоянии друг от друга (4,5-6 см) После этого профиль крепится к крышке шкафа.

Далее по ширине шкафа нужно отрезать нижний профиль. На нем следует тоже насверлить отверстия для крепежа. Затем в углах, слева и справа, в специальные пазы вставляются стопоры.

Эти специальные механизмы будут сдерживать двери от «ускользания», когда шкаф закрыт. С левой стороны они крепятся в углубление на профиле слева, с правой – справа.

Далее нижний профиль прикладывается к днищу шкафа (а если шкаф встроенный – прямо к полу). Крепить его пока не нужно. Вместе с помощником вставьте первую дверь в верхний профиль. Начинать следует с той створки, которая будет «кататься» сзади. Верхнее колесико двери должно попасть в заднюю «рельсу». Затем нужно аккуратно поджать руками нижние колеса и вставить их в задний паз нижней направляющей. Аналогично вставляется вторая (передняя) створка.

Виды выдвижных ящиков

Думаю, не стоит говорить о том, какими преимуществами обладает ящик с выдвижным механизмом на кухне. Это практически обязательный элемент, который служит для размещения посуды и всевозможной кухонной утвари.

Основой для ящика может служить тумба, какой-нибудь сравнительно узкий шкаф или напольные шкафы. А вот на подвесных конструкциях выдвижные системы используются редко.

Прежде чем отправиться в Икеа или Леруа Мерлен, чтобы приобрести выдвижные системы, нужно определиться с конфигурацией будущего ящика.

Они бывают нескольких типов:

Классический прямой ящик. Оптимальный для столовых приборов, разделочных досок, специй, приправ и прочих кухонных мелочей;
Угловой. Отлично подходит для тех, кто хочет задействовать пространство под мойкой или в зоне стыках двух тумб. Большинство угловых шкафов на кухне часто пустуют. Если использовать выдвижной ящик, проблема решится;
Карусель. Оригинальная система в виде выдвижных полок, которые устанавливаются в угловых тумбах и шкафах. Монтируется на боковушку шкафа или на дверцу. При открытии тумбы все внутренности карусели оказываются снаружи;
Выдвижные разделочные доски. Вариант для тех, кто желает сэкономить пространство и не заставлять столешницу личными предметами. Хороший вариант для тех, у кого на кухне довольно узкий проход и ограниченное пространство;
Бутылочницы. Современные и оригинальные системы, превращающие любой рабочий стол в зону для хранения напитков, масел, специй и прочих необходимых на кухне жидкостей;
Выдвижные корзины. Такие системы актуальны для хранения продуктов, которые нуждаются в качественном проветривании. Сюда относят хлеб, овощи и фрукты;
Выдвижные столики. Оригинальное решение для маленькой кухни. Либо же вариант для просторного помещения. Чтобы не занимать лишний раз весь обеденный стол, можно предусмотреть небольшую выдвижную столешницу.

В большинстве случаев создание подобных систем лучше доверить специалистам.

А вот справиться с изготовлением классического выдвижного ящика вы точно сможете, даже не имея богатого опыта в таком деле.

Высчитываем общую ширину ящика

Sящ=S-32-26 (мм), где S – общая ширина короба, 32мм – ширина двух боков короба, 26мм – два зазора по 13 мм на направляющие.

Но при расчете нам нужно определить размеры самих деталей, по этому, нам нужен размер X, а он равен:

Так как в своем большинстве, корпусную мебель изготавливают из ДСП толщиной 16 мм, то для такого ДСП можно просто запомнить формулу:

Х=S-90 (мм), где Х – размер детали ящика, S – общая ширина короба.

Аналогично, для ДСП толщиной 18 мм, формула будет выглядеть так:

Х=S-98 (мм)

Теперь поговорим о глубине ящика

Обычно, этот размер должен соответствовать размеру устанавливаемой на него направляющей.

Короб (под них) проектируется исходя из размеров тех же направляющих (250мм-300мм-350мм-400мм-450мм-500мм-550мм-600мм).

К этим размерам еще добавляются допуска на «ход» самого элемента (5-10 мм), и, в случае необходимости, на ребра жесткости (20мм), если таковые имеют место быть.

Высота определяется исходя из высоты всех фасадов, проектируемых на этот модуль

Детали крепятся друг к другу конфирматами (до 150 мм – по одному конфирмату на угол, свыше 150 мм – по два).

Дно делается из ДВП, которое набивается гвоздями (h=20мм), после чего, усиливается саморезами (16х4, 16х3,5).

Крепление дна – это ответственный момент в процессе сборки. Дело в том, что оно, кроме своего прямого назначения, еще дает жесткость всей конструкции, и фиксирует ее размеры. По этому, «наживив» гвоздями дно к ящику, нужно убедиться, что его диагонали одинаковы (это – очень важный момент).

Иногда дно проектируется из ДСП, но тогда конструкция получается довольно тяжелой. В этом случае, для придания ей правильной геометрии, дно делают вкладным (заключенным между ее деталями).

Его размеры лучше делать на 1 мм меньше внутренней ширины и глубины (так при распиле листа, детали делаются с допуском +1мм).

Существуют так же почти готовые решения (для их сборки достаточно иметь одну деталь из ДСП – дно), например, самбоксы или тандембоксы.

Для информации: самбоксы – это «ерунда» из разряда роликовых направляющих, а тандембоксы – это качественная система с самодоводчиком, не дешевая и довольно надежная.

На видео, расположенном внизу, показан пример сборки выдвижного ящика под телескопические направляющие.

Дно из ДВП, делается из остатков, оставшихся с предыдущих заказов.

В “гаражных” условиях, все это делается довольно просто, так как показано на видео.

Создание выдвижного ящика своими руками

Схема разметки мест крепления направляющих.

Конструкция выдвижного ящика довольно проста. При желании его можно сделать комбинированным, установив стационарные полки и подвижные элементы.

Сборку мебели такого типа следует начинать с подбора материалов и комплектующих. Покупку ДСП или МДФ лучше всего осуществлять в специализированных мебельных магазинах, так как в них можно заказать распиловку всех элементов, а также покрытие мест распила декоративной пленкой или шпоном. Как уже упоминалось, предпочтение следует отдавать направляющим шарикового типа (телескопическим), изготовленным из довольно толстого металла, так как это повышает их надежность и дает относительную гарантию от поломок.

Для изготовления выдвижной полки или ящика пригодится стандартный набор инструментов — шуруповерт или дрель, сверла по дереву, линейка, карандаш, конфирматный ключ или шестигранные биты для шуруповерта.

Они просты в использовании, требуют минимальной подготовки поверхности и позволяют надежно и долговечно удерживать все детали вместе.

Рекомендуется сразу же отказаться от идеи врезного дна из ДВП, так как оно не только сложно в исполнении, но и недостаточно надежно. Лучше всего будет использовать ДСП или МДФ той же толщины, что и основные составляющие ящика.

Фурнитура к основному ящику крепится с помощью саморезов длиной 15 мм. В случае если вы имеете дело с некачественной плитой ДСП, лучше будет использовать саморезы на 30 мм, так как они лучше держатся в массиве дерева даже при условии его повышенной пористости.

Дополнительное внимание следует уделить регулировке направляющих. Они должны быть смонтированы на одной высоте и двигаться с одинаковой скоростью

Для смягчения их хода рекомендуется использовать специальную силиконовую смазку для мебельной фурнитуры.

Какие направляющие выбрать для ящиков

Если решили сделать выдвижные ящики своими руками, то следует и определиться с видом направляющих и их длиной. Кратко разновидности были определены в статье про фурнитуру для шкафов.

Роликовые направляющие – самый бюджетный вариант. Если планируете уложиться в самую малую сумму, то выбирайте их. Единственный их недостаток, это не полное выдвижение: ящик в шкафу будет выдвигаться примерно на 2/3. Расчет деталей для выдвижного ящика на роликовых направляющих точно такой же, как и на телескопические. То есть вы всегда можете поменять один вид выдвижения на другой, если вдруг возникла в этом необходимость.
Шариковые (телескопические) направляющие могут быть полного выдвижения и более надежны в плане эксплуатации. Для усилия можно поставить по два комплекта на один ящик, тогда емкость можно использовать для хранения тех же инструментов (дно лучше сделать из ДСП, ДВП не выдержит тяжелый груз).
Метабоксы (или металобоксы) в основном используют для установки в кухонных шкафах. Конструкция и расчеты деталей для этого вида направляющих принципиально отличаются от первых двух. Дело в том, что метабоксы сами являются боковинами выдвижного ящика (высотой 54, 86, 118 или 150 на выбор), а из ДСП делается только днище и задний бортик. При сборке вся конструкция жестко крепится к фасаду.

По длине все направляющие начинаются с 250 мм, для установки на ящики глубиной 250 мм соответственно. И далее, с шагом в 50 мм до 550-600 мм (то есть 300, 350, 400 и т.д.).

Глубина боковины шкафа должна быть больше глубины ящика на 20-50 мм. То есть на шкаф глубиной 520 мм устанавливаем ящики с направляющими 500 мм, на 400 – ящики 350 мм и т.д. Не забываем, что установленный внутри ящик нужно «утапливать» на толщину фасада.

Конструкция направляющих такова, что отпилить их по длине не получится. Поэтому выбирайте «правильный» размер изначально.

Выполняем сборку верхнего яруса

Перед тем как повесить настенные шкафчики и полки, потребуется сделать две небольшие подготовительные операции. Во–первых, необходимо нанести на стену линию разметки, по которой будет установлен верхний ярус гарнитура, а во–вторых, проложить в стене проводку, к которой будут подключены вытяжка и светильники.

Верхний ярус кухонных шкафов может крепиться двумя способами:

Подвесом на металлических петлях, закрепленных на тыльной стороне каждого шкафа;
Прямым креплением саморезами через пластиковые «уши» — подвесы, установленные на внутренней поверхности вертикальных стен навесных ящиков.

Первый вариант значительно проще, так как не требует особых навыков в работе с мебелью. Достаточно лишь по выполненной разметке установить подвесные крюки-дюбеля. При установке шкафа на встроенные подвесы в стену кухни заделывают анкерные шпильки, после чего вставляют на них шкафчик и затягивают пластиковый подвес так, чтобы вся конструкция гарнитура максимально плотно прилегала к стене кухни.
