Делаем столярный верстак своими руками

Особенности

Столярный верстак представляет собой устойчивое и надежное приспособление в виде рабочего стола, назначение которого – выполнение столярных работ.

Любой столярный верстак оборудуется набором дополнительных устройств, которые необходимы для фиксации деталей во время их обработки.

Параметры верстака зависят от того, какие масса и габариты предполагаются у обрабатываемых деревянных заготовок, а также от габаритов и наличия свободного пространства в помещении. Помимо полногабаритных конструкций, существуют и компактные варианты, которые можно использовать для применения дома или на даче.

Комплекс работ, которые выполняют на столярном верстаке, осуществляется с применением электрического или ручного вида инструмента. Нагрузка на верстак бывает очень значительной, поэтому его делают с применением крепкого и толстого бруса из особо прочных пород древесины: бука, дуба, граба.

Поверхность столешницы, изготовленная из мягких древесных пород, например, из ели, сосны или липы, будет быстро приходить в негодность, особенно при интенсивном использовании такого оборудования, что повлечет за собой дополнительные расходы на периодические обновления покрытия.

Плотницкий верстак имеет несколько элементов, которые являются основными в этой конструкции: основание, столешница и дополнительные элементы крепежа. Столешница должна быть прочной, и проверить это можно так: положите на верстак несколько мелких предметов, а затем ударьте столярным молотком по поверхности верстака – предметы, лежащие на столешнице, при этом действии не должны подпрыгивать.

Традиционно столешницу верстака делают так, чтобы она не обладала излишней упругостью – для этого склеивают несколько деревянных брусков между собой в вертикальном положении, при этом общая толщина должна быть от 6 до 8 см. Иногда столешницу делают из двух щитов, между которыми оставляют продольный зазор. Такая модификация дает возможность обрабатывать детали и заниматься их распиловкой без упора на край верстака, а фиксируя заготовку за счет ее опоры на столешницу всей ее площадью.

Основание для столярного верстака выглядит, как две рамные опоры, которые соединяются при помощи двух царг. Опорная часть должна иметь хорошие жесткость и прочность, ее составляющие элементы входят друг в друга по принципу соединения шип-паз, которые скрепляет столярный клей. Царги, в свою очередь, проходят через сквозные отверстия и закрепляются при помощи вбитых клиньев – изредка клинья требуется добавлять, так как древесина ссыхается и теряет свой первоначальный объем, а также стол расшатывается от больших и регулярных нагрузок.

В части дополнительных устройств столярные столы имеют отличия от слесарных моделей, которое заключается в том, что прижимающие части выполнены не из стали, а из дерева. Тиски из металла не подходят для обработки деревянных заготовок, так как оставляют на поверхности изделия вмятины.

Обычно верстак оборудован парой тисков, расположенных на поверхности столешницы. Различные упоры вставляются в соответствующие гнезда на столе и применяются только при необходимости, а в остальное время хранятся в отдельном ящике. Лоток для расположения инструмента хорош тем, что в процессе работы ничего не теряется и не падает с верстака.

Сборка верстака для гаража своими руками

Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:

1. Проводится раскройка имеющегося материала. Труба и стальной уголок могут применяться для получения несущей конструкции. Гаражный верстак с металлическим каркасом может выдерживать существенное воздействие.
2. Для того чтобы рабочий стол слесаря обладал требуемыми размерами нужно проводить изменение размеров согласно чертежам.
3. Начать работы можно с изготовления силового каркаса. Для начала проводится создание несущего элемента, который сверху устанавливается еще один несущий элемент, на который фиксируют стальной лист. Сварить верстак можно самостоятельно при применении сварочного препарата.
4. Несущий элемент дополнительно армируется стальными трубами. Они выполняют роль ребер жесткости.
5. Стол для слесарных работ устанавливается на ножках. Этот элемент конструкции также приваривается к основанию. Рекомендуемая длина применяемых элементов составляет около 900 мм. Между ножками проводится приваривание силовых перемычек. Они позволяют существенно увеличить жесткость и устойчивость механизма.
6. После создания несущего элемента можно приступить к созданию ящиков, в которых будут храниться инструменты и детали. Стол для гаража своими руками изготавливается под конкретные задачи. Количество ящиков и их размеры могут существенно отличаться. Для создания этого элемента применяется стальная труба. Каркас ящиков усиливается металлическим швеллером, который становится ребрами жесткости.
7. Следующий шаг заключается в изготовлении несущего каркаса, который подходит для создания столешницы. Каркас должен быть весьма прочным, так как на него придется высокая нагрузка. За счет применения трубы из толстого металла верстак получается прочным и надежным.
8. После создания несущей конструкции проводится ее дополнительной укрепление. Для этого проводится приваривание кронштейнов к боковым сторонам. Посредине каждого кронштейна просверливаются отверстия, которые применяются для крепления задней и других стенок.
9. Ящики могут иметь стенки из фанеры. За счет этого верстак становится более легким. Крепление боковых сторон проводится при помощи саморезов. Рекомендуется создавать ящики различных размеров, за счет чего существенно расширяется функциональность устройства. В интернете встречаются различные варианты расположения ящиков, наиболее подходящий вариант подбирается в зависимости с предпочтениями.
10. Со внутренней стороны конструкции создаются отверстия, предназначенные для фиксации направляющих, по которым будут перемещаться ящики.
11. В рассматриваемом случае при изготовлении стола применяется доска. Она укладывается на ранее подготовленный каркас, где затем фиксируется. Зачастую поверх деревянных досок укладывается металлическая пластина, предназначенная для защиты дерева от воздействия окружающей среды.
12. Все швы следует тщательно зачистить. Для этого может применяться шлифовальная машинка и напильник. При наличии необработанных швов велика вероятность получения травмы. При обработке швов могут обнаружиться проблемы, связанные с появлением трещин и других дефектов.
13. Поверхность применяемой древесины должна хорошо быть зашлифованной. За счет этого создается ровная поверхность, которая идеально подходит для размещения стального листа. Деревянные листы должны крепиться надежно, так как в противном случае при оказании нагрузки лист будет ходить или прогибаться.
14. Крепление металлического листа должно проводится при применении скрытых саморезов. Это связано с тем, что сварочные работы могут стать причиной воспламенения ранее применяемого дерева. Применяемый лист должен быть окрашен с обоих сторон, за счет чего существенно увеличивается срок службы верстака.

В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Устройство самодельного столярного верстака и тисков к нему

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

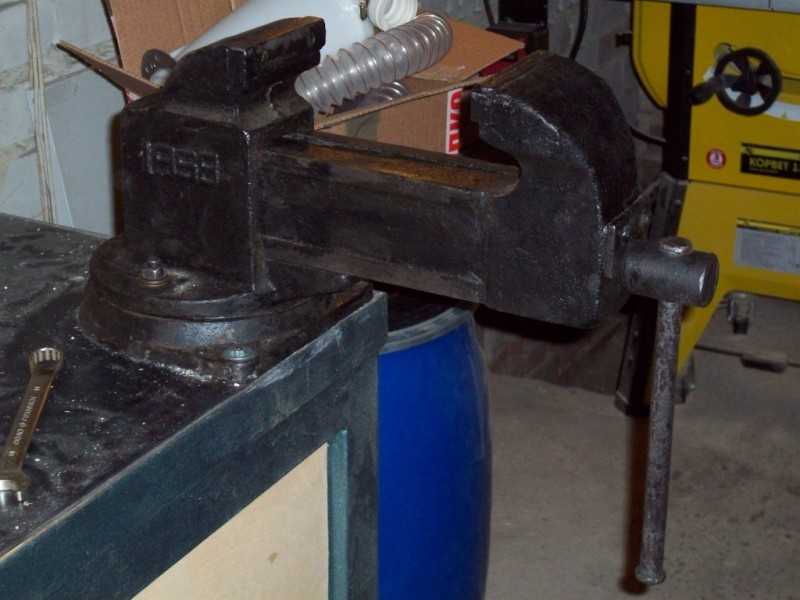

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Обшивка верстака фанерой и установка тисков

Обшивка верстака фанерой и установка тисков

Обшивка верстака фанерой и установка тисков

Тиски

Назначение и устройство верстака

Внешне верстак представляет собой обязательно устойчивый и массивный рабочий стол для изготовления, ремонта и обработки изделий, различных по форме и размерам. Габариты самого верстака напрямую связаны с возможностью изготовления заготовок различной величины. Причём проведение этих работ может осуществляться как ручным способом (ножовкой, молотком, коловоротом и многими другими приспособлениями), так и механизированным методом с применением электрического оборудования.

Типичная компоновка столярного стола выглядит следующим образом:

• Рабочая поверхность верстака сделана из прочной, массивной доски, толщина которой должна быть более 60 мм. Чтобы сократить периодическую замену в связи с быстрым износом, поверхность изготавливается из древесины твёрдых пород (дуб, бук, граб). Крышку верстака можно изготовить из отдельных сухих досок, пропитанных заранее олифой.
• На переднюю панель рабочего стола прикрепляются тиски, которые служат для удержания заготовки в устойчивом и надёжном положении. На верстак с линейным размером более одного метра возможна установка двух тисков. При этом крупные тиски чаще изготавливаются в деревянном исполнении и служат для закрепления заготовок большого размера, а изготовление тисков меньшего размера допустимо в стальном варианте.
• Опоры верстака изготавливаются из мягких пород дерева (липа, сосна, ель). При этом для повышения устойчивости всей конструкции, опоры между собой обязательно нужно соединять продольными планками.
• В пространстве под верстаком необходимо предусмотреть установку наглухо закреплённых или выдвижных ящиков и полок для хранения рабочего инструмента.

Отверстия, специально просверлённые в передней части крышки, служат прекрасным устройством для закрепления разнообразных струбцин, клиньев и иного вида крепежа крупных заготовок. Для фурнитуры и крепления мелких деталей предусматривается изготовление углублений в задней части рабочей поверхности верстака. Иногда из-за сложности изготовления таких крепёжных углублений, устанавливают по периметру деревянные рейки.

Типы столярных верстаков

Существует три основных типа исполнения столярного стола:

• Мобильный. Такой верстак чаще всего изготавливается своими руками для помещений небольшого размера (гараж, сарай, пристройка). Основное предназначение такого рабочего стола — выполнение определённых операций с деталями малого размера. Его сравнительно небольшой вес позволяет перемещать всю конструкцию в удобное для проведения работ место. Применение небольшого количества вспомогательных инструментов — таких как тиски, электродрель, наждак — позволяют эффективно использовать мобильный верстак для проведения даже мелких и средних слесарных работ.
• Стационарный. Отличительной чертой такого типа приспособления является его массивность, что препятствует возможности установки верстака в малых гаражах или мастерских. Эти рабочие столы применяются чаще для распиловки габаритных досок, брёвен, бруса при возведении дома или различных хозяйственных построек. Применение такого верстака является нецелесообразным после завершения строительства.
• Сборный верстак. Изготовление такого рабочего стола осуществляется при помощи болтового соединения, что предоставляет возможность в любой момент видоизменять и дорабатывать верстак, в зависимости от решаемых задач. Недостатком такого оборудования считается сложность его сборки, а также необходимость периодически поджимать болтовое соединение, которое способно ослабевать под воздействием вибрирующих механизмов, установленных на верстаке.

Инструкция по изготовлению

Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

Во избежание повреждения заготовки под струбцины подкладывают опорные доски

После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

Усиление боковых частей верстачного стола дополнительными фанерными полосами

Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

Изготовление каркаса столярного верстака

Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

Сборка подверстачья

Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.

Монтаж столешницы на подверстачье

Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.

Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Виды и их устройство

Профессиональный деревянный верстак – это универсальный и многофункциональный рабочий инструмент для столяра и плотника. Варианты конструкции столярного рабочего стола могут быть различны и зависят от функциональности тех задач, что определяются технологическими процессами обработки заготовок.

Стационарные

Это классический вид столярного станка, который постоянно находится в одном помещении и не подразумевает никаких передвижений во время его использования. Простой верстак дает возможность работать с деталями различных размеров и массы. Как правило, это массивное и прочное сооружение, состоящее из основных частей и имеющее дополнительное оборудование – винт, зажимы, упоры, которые обеспечивают крепеж деталей.

Стационарный верстак может быть укомплектован на усмотрение мастера. Например, в нем могут быть установлены лобзик, фрезерная машина, наждак, сверлильное приспособление. Такой универсал, 4 в 1, удобен тем, что у мастера всё необходимое находится под рукой, а значит, производительность его труда возрастает.

Столешница у стационарных верстаков делается наборной или изготавливается из деревянного массива. Применять древесно-стружечные плиты для верстака не рекомендуется, так как такое покрытие будет недолговечным. По мнению профессионалов, длина столешницы удобнее всего размером 2 м, а ее ширина составит 70 см. Такой размер позволяет сделать удобной обработку как больших, так и маленьких заготовок.

Для каркаса конструкции используется брус, сечение которого должно быть как минимум 10х10 см. Толщина цанг должна иметь сечение от 5-6 см и более. Узлы стыковки выполнены шиповым или шкантовым соединением, а также используют болты и шурупы.

Упоры так же, как и бранши тисков, делают из прочных пород древесины, металлический упор не используют, так как он будет деформировать заготовки, оставляя на них вмятины.

Мобильные

Существует также компактный переносной тип столярного верстака. Его применяют в том случае, если свободного места для работы недостаточно. Длина мобильного верстака обычно не более 1 м, а ширина может быть до 80 см. Такие габариты позволяют переносить верстак с места на место, его вес в среднем 25-30 кг.

Компактное приспособление удобно тем, что его можно использовать с целью обработки небольших деталей, выполнить различные ремонтные работы, заняться резьбой по дереву.

Сборные

Этот вид столярных приспособлений состоит из отдельных модулей, которые при необходимости можно заменять, так как разборная конструкция верстака имеет соединения на болтах. Сборные модели применяются для выполнения различных методов обработки заготовок, а также они незаменимы там, где площадь свободного пространства ограничена.

Чаще всего сборные столярные верстаки имеют съемные столешницы и основу-каркас, оснащенную раскладным механизмом. Верстак может стать рабочим местом как для одного, так и сразу для двоих человек. Конструктив верстака позволяет переносить его на определенные расстояния или перемещать в пределах мастерской.

У сборных моделей столешницы часто делают на специальных петлях, благодаря чему она может откидываться, а ножки каркаса при этом будут складываться под откидную часть. Сборные верстаки используют для работы с небольшими по размеру и массе заготовками. Опорный каркас у таких конструкций значительно меньше по размеру, чем у стационарных массивных аналогов. Столешницу для верстака сборной модели можно сделать не только из массива дерева, но и из фанеры или древесно-стружечной плиты, так как на такие верстаки не предполагается большой нагрузки.

Сборка ящика и поперечин

Следующим этапом является сборка поперечин и ящика.

Сборка поперечин является не менее ответственной операцией для устойчивости столярного верстака. Данную сборку также лучше осуществлять вдвоём. Сначала установите обе ножки таким образом, что бы расстояние между внешними сторонами равнялось длине поперечины Д40_1, а именно 700 мм. На нижние опоры положите две поперечины Д40_1 и отметьте карандашом места, куда будут в дальнейшем вкручены саморезы С4,5 (90 мм длины), как указано зелёными точками. Затем просверлите в заготовках Д40_1 в отмеченных местах отверстия диаметром 4 мм. Смажьте клеем соприкасающиеся поверхности. Помните, что время засыхания клея не более 15 минут. Постарайтесь уложится в это время при сборке на данном этапе. Повторно установите их на нижние перекладины и прикрепите к ножкам саморезами С4,5. Закручивайте не до конца, что бы была возможность откорректировать геометрию всей конструкции.

Аккуратно переверните получившуюся конструкцию на 180 градусов (с ног на голову) и повторите все вышеописанные операции, только для другой части ножек. После этого верните конструкцию в исходное положение, проверьте геометрию с помощью угольника на предмет соответствия 90 градусам по всем плоскостям. И только после этого затягивайте саморезы «до упора».

Собрав каркас верстака можно переходить к сборке ящика, который так же выполняет роль силового элемента конструкции и при необходимости снижает точку опоры для увеличения устойчивости верстака на поверхности. для этих целей в ящик можно поставить не нужный автомобильный аккумулятор. Это повысит устойчивость всей конструкции верстака.

Сборка ящика осуществляется на нормально стоящем верстаке. К нижним доскам Д40_1 с внутренней стороны привинчиваются бруски Б1 саморезами С3,5 (красный цвет). Бруски опирают на нижнюю перекладину, соединяющую ножки верстака. На бруски укладывают детали под номером Д20_1 в необходимом количестве, предварительно смазав соприкасающиеся поверхности клеем. Одну из крайних деталей обрезают вдоль на необходимую ширину.

С торцов ящика так же устанавливают доски под номером Д20_1, прикрепляя их к ящику клеем и саморезами С3,5. В завершении на дно ящика устанавливают раскладку (декоративная деталь, призванная скрыть неровности распила отдельных элементов). Раскладка также устанавливается на клей.

Сборка крышки верстака и установка её на каркас

Сборка крышки верстака осуществляется на ровной поверхности двумя людьми.

Сборка крышки не представляет особенного труда. Основной задачей при её сборке является как можно более крепкая стяжка всех досок между собой для обеспечения повышенной прочности и износоустойчивости поверхности крышки верстака. Практически доски просто складываются торцами друг к другу, а затем стягиваются. Для стяжки можно использовать струбцину на 80 см. Но в домашних условиях достать такую струбцину достаточно сложно. Поэтому возможно применение обычной верёвки. Перед тем как стягивать, доски с торцовой части (в местах соприкосновения) необходимо промазать клеем для лучшей сцепки. Аккуратно соединить их между собой. Сделать две петли из верёвки, обхватить получившуюся поверхность и скрутить верёвки с помощью любой чурки или металлического прута. Обязательно следите за тем, что бы поверхность не вздулась от излишнего давления.

После того, как клей схватится, не развязывая верёвки прикрепите с помощью саморезов С3,5 (красный цвет) с обратной стороны поверхности крышки две детали Д20_4 на расстоянии 200 мм от каждого края, прикручивая саморезами данную деталь к каждой доске поверхности. После затвердевания клея верёвку можно снять.

Установка крышки на каркас не представляет особой сложности, т.к. они обоюдосимметричны. Просто кладёте крышку на каркас верстака (предварительно смазав поверхности прикосновения клеем). Затем сверлите отверстия диаметром 10 мм и глубиной 50 мм на уровне ножек столярного верстака. Смазываете шканты клеем и забиваете их в просверленные отверстия. С обратной стороны крышка крепится к ножкам верстака с помощью металлических уголков на саморезы С3,5. На этом сборку верстака можно считать законченной. При желании можно отполировать крышку любым удобным для Вас способом.

И в заключении хочется отметить, что высота столярного верстака изменяется с помощью детали Д40_3. Все остальные детали остаются неизменными.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.

2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.

3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).

4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

1. Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

2. Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

3. Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Что пригодится?

В домашних условиях проще (для сборки конструкции из металла потребуется сварочный аппарат и навыки) собрать конструкцию из дерева – бука, граба или дуба. Они считаются самыми прочными и износостойкими.

Дуб, граб или бук эксплуатируются до 10 лет. Для опоры используют сосну или липу.

Столешницу лучше сделать из бука, граба, дуба. Это — самые устойчивые и износостойкие материалы

Для того чтобы собрать слесарку своими руками, потребуются:

• фанера толщиной 2 сантиметра, размерами 2,5 на 1,5 метра. Чем ровнее лист, тем привлекательнее выглядит рабочая площадь;
• деревянный массив толщиной в 5-6 сантиметров, длиной 1,5 метра, шириной 0,75 метров;
• 4 бруса высотой в 1 метр, шириной 10 сантиметров, длиной 10 сантиметров;
• 8 брусков высотой в 70 сантиметров, шириной 6 сантиметров, длиной 6 сантиметров;
• двухметровая доска для полок.

Оборудование:

• дрель;
• пила;
• прижимы;
• быстросохнущий клей;
• уровень;
• болты и гайки;
• саморезы;
• угольник.

В некоторых случаях может пригодиться тарлеп. Это незаменимый инструмент для удержания предметов.

Металлический верстак для гаража своими руками

Верстак, изготовленный из стали, обладает необходимой прочностью и надежностью, которые требуются при работе с металлическими изделиями. Такой рабочий стол сможет добавить функциональности любому гаражу или мастерской.

Материалы и инструмент

Чтобы приступить к изготовлению верстака в гараж своими руками, следует обзавестись следующим слесарным инструментом:

• угловая шлифмашина с отрезным и шлифовальным дисками;
• сварочный аппарат;
• строительный уровень;
• электрический лобзик;
• дрель с набором сверл;
• шуруповерт;
• измерительный инструмент.

Чертежи верстака из металла своими руками

Некоторые материалы, которые нужны для верстака, можно найти в гараже, а недостающие части докупить на строительном рынке. Вам понадобятся:

• уголки стальные 50х50х4 и 40х40х2;
• труба профильная 60х40х2;
• полоса стальная 40х4 мм;
• стальные листы 2200х750х2 мм;
• доски толщиной 50 мм;
• 15-мм фанера и направляющие для ящиков;
• саморезы по металлу и болты.

Кроме того, подготовьте краску и преобразователь ржавчины для того чтобы изделие выглядело эстетично, а металл был защищен от воздействия влаги.

Пошаговая инструкция по изготовлению верстака из металла

Раскрой материала. На каркас нарезают профильную трубу. Стальной уголок используется для усиления конструкции и окантовки столешницы. Металлическая полоса нужна в качестве направляющих элементов боковых панелей и для изготовления кронштейнов ящиков стола.

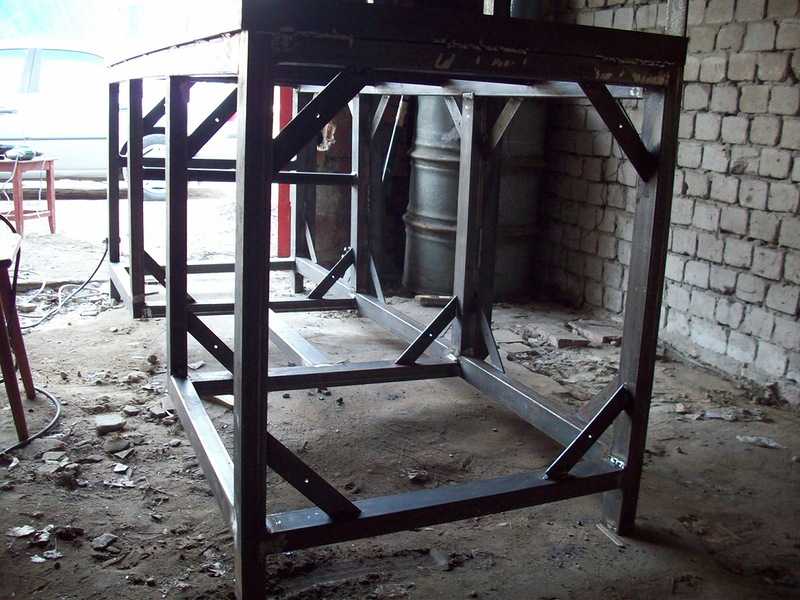

Сварка каркаса. Из труб длиной 2200 и 750 мм, соединяемых попарно, монтируют прямоугольную раму столешницы. При этом учитывают, что поверх каркаса необходимо будет приварить уголки, в которые укладывают доски рабочей поверхности. Для усиления рамы через каждые 400 мм приваривают отрезки стальных труб в качестве ребер жесткости.

Как сделать верстак своими руками из металла. Фото

По краям стола сваркой монтируют опорные ножки длиной 900 мм, которые внизу укрепляют перемычками из уголка или профильной трубы.

С двух сторон к ножкам приваривают каркасы ящиков верстака.

На каркас столешницы устанавливают уголки для окантовки, после чего крепят сварочным соединением.

Из уголка длиной 2200 мм и 4 уголков длиной 950 м обустраивают обрешетку силовой вертикальной панели для инструмента.

Готовый каркас укрепляют кронштейнами из стальной шины, которые приваривают к его боковинам. Для усиления потребуется 24 элемента. Дополнительно требуется просверлить отверстия в каждой полосе для монтажа боковых и задних фанерных стенок.

Фанеру раскраивают на детали для изготовления ящиков, после чего их собирают при помощи саморезов. Количество ящиков и их расположения зависит от конкретной необходимости и личных предпочтений хозяина.

После сборки выдвижных ящиков к боковинам каркаса приваривают металлические полосы с отверстиями для крепления салазок.

Все сварочные швы и острые углы проходят болгаркой с установленным обдирочным кругом, а ржавые участки металлопроката очищают металлической щеткой-насадкой.

Металлический каркас обрабатывают антикоррозионным составом и окрашивают атмосферостойкой краской.

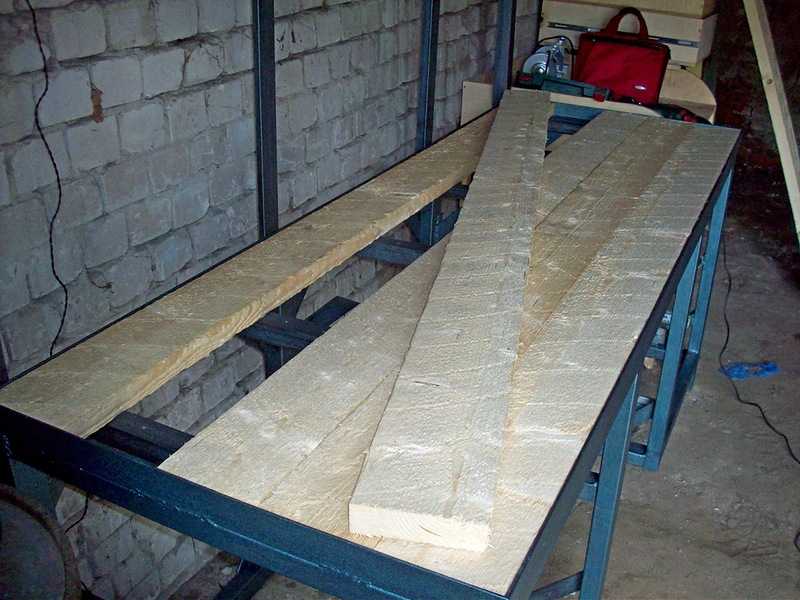

Доски раскраивают по длине столешницы и укладывают в каркас из уголка. Чтобы предотвратить гниение и порчу древесины насекомыми, доски обрабатывают антисептическим составом.

Пиломатериал укладывают в подготовленное ложе, оставляя между деревом и металлом зазоры в 2-3 мм для возможности расширения древесины при набухании. После этого доски прикручивают саморезами.

Верхний стальной лист обрабатывают с двух сторон преобразователем ржавчины, а после высыхания крепят к деревянной столешнице саморезами.

Окрашивают ящики стола и устанавливают на направляющие, а также крепят боковую и заднюю фанерную обшивку.

После того, как верстак будет изготовлен, устанавливают тиски и другое необходимое оборудование, крепят крючки для размещения инструмента.
