Что такое картушный пистолет и как им работают

Устройство и характеристики картушного пистолета

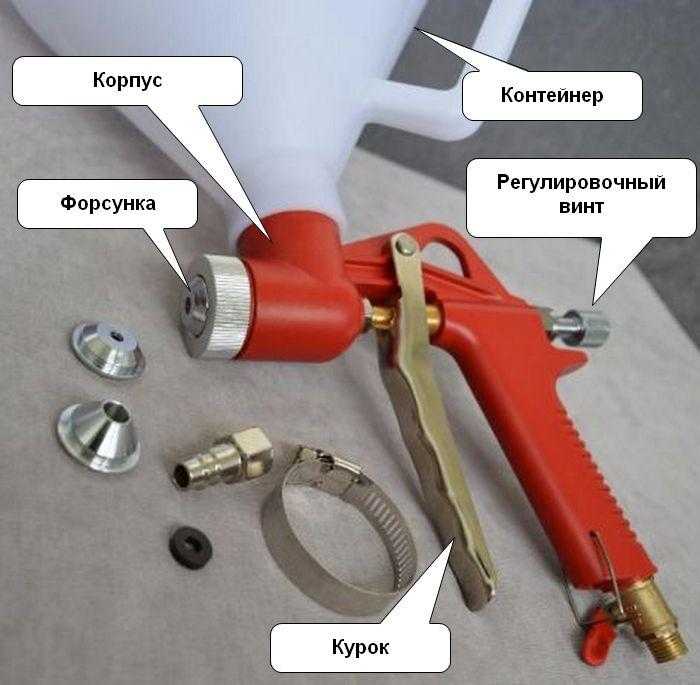

Конструктивно картушный пистолет составлен из нескольких деталей:

  1. Корпус, напоминающий формой пистолет. На рукояти корпуса установлен курок, который можно нажимать тремя-четырьмя пальцами одновременно. Курок открывает клапан подачи нагнетённого воздуха. К нижней части рукояти корпуса через штуцер крепится шланг подачи воздуха, выдерживающий высокое давление. Шланг присоединяется быстросъёмным штуцером или резьбовым соединением к компрессору напрямую или через ресивер.
  2. Форсунки, имеющей сменные насадки. Диффузорные сопла насадок могут быть вырезаны под различными углами и отличаться диаметром.
  3. Дюзы – имеющей круглое сечение всасывающей трубки, которую посредством резьбы подключают к пневмолинии.
  4. Контейнера для состава, имеющего форму конуса. Так как отделочные растворы имеют большую плотность и вес, при наполненном контейнере инструмент довольно трудно держать при работе одной рукой. Чтобы устранить недостаток, на контейнере имеется ручка, для удерживания картушного пистолета второй рукой. Чтобы при потолочной отделке смесь не выскальзывала из контейнера, на раструбе часто делают несъёмную заслонку (закрывает часть верха). Контейнер крепится к трубке через уплотнительное кольцо и зажимается хомутом из нержавейки.
  5. Приспособления для продувки забивающихся иногда форсунок – продувочного шомпола.
  6. Регулирующих устройств (снабжены некоторые модели): регулировочного винта, установленного на задней стороне корпуса (отвечает за подачу раствора), и воздушного крана.

Материал

Чтобы облегчить корпус, не снижая прочности, для изготовления его часто используют алюминиевые сплавы, покрытые порошковой декоративной краской. Дюзы и насадки изготавливают из нержавеющей стали, которая не коррозирует при контакте с мокрыми составами и довольно износоустойчива. Для снижения веса контейнер делают либо из нейлона (самый лёгкий), либо из алюминия (более прочный).

Размеры и вес

К другим характеристикам картушного пистолета для штукатурки относятся его вес, вместительность и размеры.

  1. Средний вес инструмента лежит в пределах 1-3 кг. Контейнер рассчитан на 3-5 л.
  2. Существуют модели с ёмкостью до 8 литров, однако, сокращая время на заправку, они увеличивают утомляемость оператора.
  3. Длина пневмоинструмента составляет 15-25 см.

Размеры дюз и их назначение

Вообще-то, дюзой названа трубка, в которой подаётся к форсункам раствор. Но здесь мы под словом «дюза» подразумеваем именно форсунки (или сопла). Подготавливая инструмент к работе, устанавливают сопло нужного диаметра.

Кроме различного диаметра диффузоры имеют и разный угол наклона, и разный скос краёв отверстия форсунки, которым задаётся угол распыления раствора. Например, для цементной смеси более подходят форсунки с углом скоса – 45о. Для смесей жидких – 15о.

Под более жидкие и мелкофракционные растворы – сопла с маленьким диаметром, например, 2.5-3 мм, под более вязкие смеси с более крупным зерном – дюзы, имеющие внутренний диаметр 4, 6 или 8 мм.

Необходимое давление

Приобретая пистолет для штукатурки, загляните в раздел инструкции, в котором рекомендованы минимальная и максимальная производительность компрессора, пределы давления подаваемого воздуха и его расход. Это поможет правильно выбрать компрессор (в подборе вам поможет наша статья “компрессор для хоппер ковша“), с которым будет работать ваш инструмент. Среднее давление, на которое обычно рассчитаны пневмопистолеты – 4-8 атм, при производительности компрессора – от 200 до 250 литров/мин.

Наиболее популярны компрессоры, имеющие характеристики:

  • 150-380 л/мин – расход воздушной смеси;
  • От 1.5/3.6 до 3/8 бар – давление воздуха (минимальное/максимальное);
  • 170-250 л/мин – производительность компрессора максимальная;
  • 165-170 л/мин – производительность пневмоагрегата минимальная.

Модели штукатурных распылителей могут иметь суженные дипазоны рабочих характеристик или, наоборот, расширенные.

Механизм действия

Прибор напоминает пульверизатор с огромной воронкой сверху, но отличается от него методом работы. Он работает с помощью компрессора, который создает давление, тем самым равномерно нанося штукатурный слой.

Для того чтобы еще более подробно изучить механизм действия пневмопистолета, нужно сначала подробно рассмотреть все основные детали, так как многие из них, в свою очередь, имеют сложное строение и предназначены для различных функций.

Главные части картушного пистолета включают в себя.

Короткий ствол, как правило, изготовленный из стали.
Различные насадки форсунок – именно они определят будущий нанесенный рисунок.
Воронки. В идеале их нужно иметь несколько штук различного объема: лучше всего остановить свой выбор на объеме 3 и 5 л.
Специальные рукоятки, с установленным на них спусковым рычагом, – они являются выключателями.
Полый шомпол для продувания – он очищает забившиеся отверстия.
Несколько корпусов с дюзой (это специальная всасывающая трубка), которые могут соединяться со шлангом высокого давления.
Набор сопел. Они зависят от густоты раствора, который необходимо нанести. Например, такой состав, как раствор на гипсовой основе, требует угла раструба диффузорного сопла от 30 до 45 градусов, а для жидких смесей он уменьшается до 15-20 градусов. Делается это для того, чтобы нанесенный раствор не стекал вниз по стене

Все это очень важно, если ремонт делается своими руками.

Говоря о механизме действия картушного пистолета, важно знать, что он используется только для декоративной штукатурки, а не для основных работ по выравниванию стен. Важным этапом работы является процесс всасывания штукатурного раствора в сопло, который включает в себя две стадии:

Важным этапом работы является процесс всасывания штукатурного раствора в сопло, который включает в себя две стадии:

  • всасывание раствора в дюзу;
  • выталкивание раствора под давлением в диффузор.

Профессиональные строительные бригады имеют в своем распоряжении так называемую «штукатурную станцию» – автоматизированную систему, отвечающую за несколько процессов сразу: замешивание раствора и подачу под давлением в раструб распылителя. Это упрощает весь процесс штукатурки стен.

Как правило, самодельный аппарат такого типа является бесполезным и опасным агрегатом, поэтому приобрести профессиональный инструмент в магазине будет и надежнее, и дешевле.

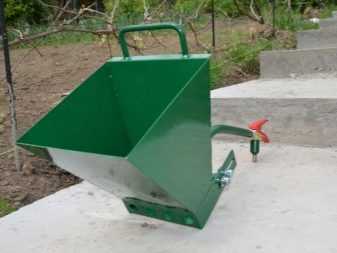

«Хоппер-ковш»

Такой инструмент является аналогом картушного пистолета, по-другому его называют пневматическим ковшом, но он имеет следующие отличия от пистолета:

  • возникающее давление гораздо ниже из-за отсутствия сжатого воздуха в дюзе и потерь энергии на поднятие раствора со дна конусообразной воронки;
  • распыляемый раствор находится в отдельной емкости, которая не предполагает ее всасывание и дополнительный расход энергии;
  • площадь нанесения штукатурки зависит от угла потока сжатого воздуха, подающегося к поверхности емкости со смесью, а не от толщины сопла.

Несмотря на все эти очевидные преимущества ковша в виде экономии электроэнергии, лучше приобрести картушный пистолет. Последний будет наносить смесь равномерно и без лишних потерь, в то время как расход смеси при использовании «Хоппер-ковша» будет расти в геометрической прогрессии: сначала расход материала за единицу времени работы превысит 15%, затем 20% и далее будет только возрастать.

Безусловно, цена затрат на комплектацию к ковшу будет меньше, но если необходимо выполнить большой объем работ, то лучше поменять свое решение в пользу пистолета.

Уход за картушным пистолетом

  1. Завершив работу, сливают остаток штукатурной смеси из бачка.
  2. Стравливают из шланга воздух, после чего отсоединяют инструмент от шланга.
  3. Ослабив хомут, отсоединяют бачок от дюзы.
  4. Дюзу и бачок промывают водой, в которую можно добавить спецсредства.
  5. Для очистки сопла его выворачивают из гнезда.
  6. На курок привода наносят несколько капелек масла.
  7. Проверяют целостность прокладок. Если нужно, их обязательно заменяют.
  8. Высушив детали, инструмент не собирают и хранят разобранным в сухом месте, защитив от пыли.

Бачок и пистолет промывают и высушивают после каждого применения.
Нельзя использовать пневматический инструмент во взрывоопасном месте.

Виды картушных пистолетов

Как уже упоминалось, инструмент производится для профессионального применения и для бытового. В этом и заключается деление моделей на виды.

На самом деле разница довольно минимальна:

  1. Бытовой производится с бачком до 5 л рассчитан на 3-4 бара давления, зачастую дополнительные сменные сопла не входят в комплектацию. Иногда могут быть претензии к качеству сборки.
  2. Профессиональный инструмент может иметь бачок большей ёмкости, чем 5 литров. Вместе с ним в комплект входят различные сопла. Устройство рассчитано на интенсивное применение.

Некоторые модели оснащаются круглым диском с разнокалиберными отверстиями (выполняют функцию сопла), прикрепляемым байонетом к дюзе (трубке). Байонет – это вид крепления, когда в одном элементе соединения имеется выступ, а во втором – углубление, соответствующее выступу. Оснащение таким диском заменяет использование сменными соплами. Для смены диаметра сопла достаточно повернуть диск и установить на выходе дисковое отверстие нужного диаметра.

Инструкция по использованию

Новичкам для начала следует произвести пробное нанесение штукатурной смеси при помощи картушного пистолета. Это позволит оценить его мощность, выбрать оптимальное расстояние до поверхности. Обычно гипсовые штукатурки наносят, держа пистолет почти у самой стены, цементные — примерно на 20-25 см от основания. Толщину каждого слоя стоит выдерживать в пределах 10-12 мм, при необходимости пользоваться агрегатом в 2 захода. Второй слой выполняют только после высыхания первого и его обработки строительной теркой.

Поскольку удерживание прибора требует определенных физических усилий, лучше за один прием обрабатывать 1,5-2 квадратных метра стены, не более. Полностью заполнять контейнер картушного пистолета не надо — это создаст неудобства при работе. Для соблюдения техники безопасности еще до начала всех действий нужно надеть респиратор, защитный шлем. Если производится нанесение составов с каменной крошкой, используют защитные шлемы из ударопрочных материалов и специальные очки.

При работе не рекомендуется заполнять ковш устройства полностью

Порядок работ с картушным пистолетом будет таким:

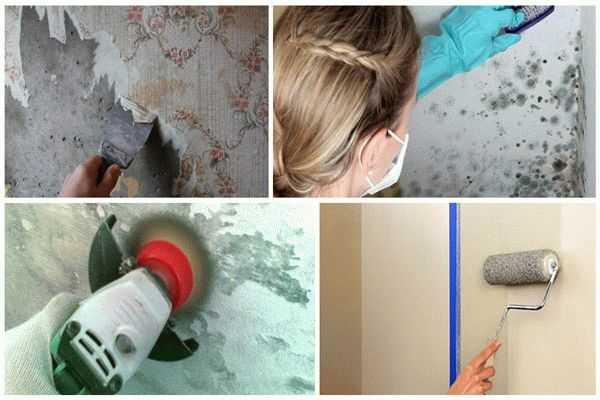

  1. Подготовка основания. Обязательно очищают стену, обеспыливают ее, грунтуют и дают полностью просохнуть. Если имеются серьезные перепады высот, осуществляют срезание сильно выступающих участков с дальнейшим ручным оштукатуриванием цементными смесями.
  2. Установка маяков. Чтобы ориентироваться по толщине наносимого слоя, ставят специальные маячки. Они помогут соблюдать ровность нанесения штукатурки.
  3. Приготовление раствора. Разводят раствор нужной густоты. Следят за его однородностью и отсутствием комочков, иначе после высыхания слой штукатурки потрескается. Замес производят малыми порциями, причем особенно актуально это правило для гипсовых смесей, обладающих малой жизнеспособностью.
  4. Выставление оптимальной мощности компрессора. Если напор воздуха будет слабым, штукатурка станет разлетаться в стороны или стекать с поверхности. Излишне высокое давление вызывает вырывание шланга и остановку работы.
  5. Установка насадки. Если опыта в работе нет, ставят насадку для растворов средней густоты. Она позволит быстро обрести необходимые навыки.

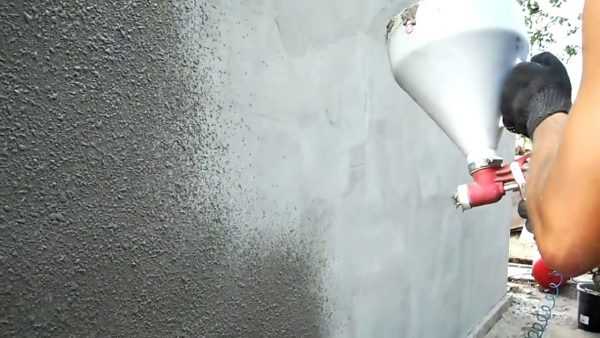

При работе пистолет удерживают на уровне пояса так, чтобы струя разбрызгивалась на стену под прямым углом. Прибор ведут вдоль стены по прямой линии, каждый последующий ряд раствора накладывают с небольшим заходом на первый. После завершения первого слоя проходятся по нему правилом, чтобы хорошо выровнять.

Густота раствора

По консистенции штукатурка для картушного пистолета должна походить на густую сметану и свободно стекать по стенкам контейнера. Смеси с мраморной или слюдяной крошкой обычно получаются плотнее из-за соответствующих наполнителей. Для создания рисунков применяют более жидкие составы. Вообще, картушные пистолеты можно заправлять даже клеевыми и синтетическими смесями, делая их густоту чуть более высокой, чем указано в инструкции.

Приготовление штукатурного раствора для механизированного нанесения

Производители картушных пистолетов

Минимальная цена устройства составляет 1500 рублей, при этом качественный пистолет можно купить за 3000-4000 рублей. Самыми популярными среди профессионалов являются приборы марки Brigadier (Швейцария) с алюминиевыми воронками, которые работают долго и характеризуется высоким качеством сборки. Также пользователи хвалят приборы от Graco, Bosch, Fubag, Matrix, FIT, «Зубр».

Пневмопистолет текстурный Fubag Decor G5000

Картушный пистолет — необходимое в арсенале каждого отделочника устройство. Он серьезно облегчает работу, повышает ровность нанесения штукатурки и снижает временные траты. Недорогие бытовые пистолеты пригодятся даже для домашнего пользования, позволят провести ремонт быстро, качественно и своими руками.

1 Устройство и особенности картушного пистолета

Главным преимуществом такого устройства является возможность выполнить штукатурку ровным и максимально плотным слоем, что способствует лучшей устойчивости и долговечности отделочного покрытия. Пистолет состоит из основного ствола, который изготавливают из прочных видов стали. На него накручивают форсунки и различные насадки под конкретный материал и степень разбрызгивания для получения орнамента или ровной поверхности.

В верхней части располагается металлическая воронка конусообразной формы объемом от 5 до 7 литров (для большинства стандартных заводских вариантов). Также имеется рукоятка со специальным спусковым механизмом, который приводит устройство в действие, по форме и виду он напоминает велосипедные тормоза.

Корпус строительного пистолета состоит из всасывающей трубки круглого диаметра (дюза), тыльная сторона которой оснащена резьбой для надежного соединения с трубкой, идущей от компрессора. Некоторые модели оснащают и продувочным пестиком или шомполом, который необходим для очистки устройства после проведения необходимых работ.

Штукатурить при помощи картушного пистолета можно смесями различной плотности и природного состава. Для этого предусмотрены различные насадки, выполненные под определенным углом. Например, для густых цементно-известковых составов диффузорное сопло вырезано под углом 45 градусов, что обеспечивает качественную площадь разбрызгивания и повышает общую производительность устройства.

Для жидких смесей, которые используют для некоторых видов штукатурки, угол среза на сопле не превышает показатель 15 градусов. Такой вариант исполнения позволяет предотвратить растекание рабочей жидкости по обрабатываемой поверхности. Наиболее качественное оборудование производят такие компании, как Bosh, Fubag, Brigadier, Graco и более дешевые, но достаточно надежные варианты марки Matrix или Зубр.

Устройство и принцип действия

Текстурный пистолет служит для нанесения на стены различных строительных смесей: грунтовки, шпаклевки, фактурной краски, декоративной штукатурки. Другое его название — крошкомет, отражает получаемую фактуру. Штукатурка, вылетая из пневмо-пистолета, ложится на стены брызгами или крошками (гранулами).

На схеме показано, из чего состоит пневматический распылитель для штукатурки:


Устройство картушного пистолета с краном

  1. Кран, перекрывающий воздух от компрессора;
  2. Рукоятка;
  3. Игла для регулирования подачи раствора;
  4. Пружина;
  5. Втулка, поворачивая против часовой стрелки, отодвигает иглу, увеличивается подача раствора;
  6. Штифт;
  7. Курок для подачи воздуха;
  8. Шайба;
  9. Емкость для штукатурного раствора;
  10.  Хомут для фиксации емкости;
  11. Шайба;
  12. Диффузор для расширения воздушного потока и разбрызгивания смеси;
  13. Гайка фиксирующая;
  14. Гайка

Принцип действия данного инструмента довольно прост: с помощью струи воздуха захватывается раствор из емкости, а затем под давлением набрызгивается на стену, образуя однородный слой штукатурки на поверхности.

Есть несколько особенностей:

  • Так как бак с раствором необходимо держать на руках, он изготавливается небольшого объема (обычно до 5 л).
  • Струя воздуха подается под давлением 2-6 атм. Оптимальное давление – 3 атм. Расход воздуха на компрессоре должен быть не менее 120 л/м.
  • В комплект могут входить несколько форсунок (диффузоров) разного диаметра. Выбор зависит от консистенции раствора: чем жиже, тем меньший диаметр можно использовать.

Какой картушный пистолет выбрать

Для бытового, профессионального пользования необходимо покупать совершенно разные пистолеты предназначенные для штукатурки. Отличия состоят в производстве. Следовательно, надежность имеет градацию.

В выборе пользоваться известным правилом «чем дороже, тем качественнее» можно и даже нужно

В момент покупки нужно обращать внимание на единство корпуса, искать возможные микро сколы, трещины. Детали должны фиксироваться легко с помощью рук

Курок должен работать плавно (без люфта).

Давление в ручке будет регулироваться при установленном воздушном кране.

В момент покупки нужно обращать внимание на единство корпуса, искать возможные микро сколы, трещины.

Компрессорная штукатурка стен должна быть качественной, поэтому выбирать инструмент лучше тщательно, чтобы он был удобен для мастера. Держать бачок вертикально помогает переходной раструб (сорок пять градусов). С ним не будет возникать перелив раствора. Разбрызгивание состава станет перпендикулярным по отношению к рабочей поверхности.

Профессионалу, работающему с картушным пистолетом для шпаклевки, хоппер-ковшом следует обратить внимание на мини-станцию включающую все необходимые элементы:

  1. Пистолет.
  2. Компрессор.
  3. Хоппер-ковш (две единицы, первый для работы с потолком, второй – текстурный).

Ценник на подобный товар варьируется от сорока до шестидесяти тысяч рублей (на момент сентября 2019 года).

Компрессорная штукатурка стен должна быть качественной, поэтому выбирать инструмент лучше тщательно, чтобы он был удобен для мастера.

Виды пистолетов, чем отличаются

Пневмораспылительный инструмент помогает упростить, повысить качество распределение отделочной смеси. Условно прибор разделяют на такие виды:

  • Для бытового использования – давление составляет три – четыре бара. Бачок вмещает не более пяти литров. Дополнительных дюз практически всегда нет. Качество сборки, материала, комплектация скудны, поэтому каждодневно интенсивно работать с таким аппаратом нельзя.

  • Для специализированной эксплуатации – подходит для активного пользования. Функциональность расширена за счет множества дополнительных элементов (наконечники разного диаметра). Вмешается более пяти литров рабочего раствора. Присутствует кран для подачи воздуха, расположенный на входном штуцере.

Минимальная стоимость товара около двух тысяч рублей, а за три тысячи можно купить хороший аппарат (цены приведены за сентябрь 2019 года).

3 Инструкция по оштукатуриванию стен

Среди основных преимуществ использования картушного пистолета для декоративной и текстурной штукатурки специалисты выделяют такие как:

  • Высокая скорость работы. За сутки можно покрыть до 120 кв. м площади, что существенно экономит время и энергию.
  • Качественная плотность слоя за счет большого давления и частиц максимально мелкой фракции. Это способствует более однородному покрытию, которое отлично схватывается и не склонно к преждевременному расслаиванию.
  • Приемлемая стоимость оборудования и его долговечность при соблюдении условий эксплуатации.

Работу со штукатурным раствором начинают с правильной и качественной подготовки стен, потолков и других поверхностей. Все трещины, сколы и старое покрытие замазывают специальными смесями, затем проводят очистку, обезжиривание и при необходимости грунтовку рабочей площади. Помещение и те участки, которые не требуется обрабатывать, укрывают полиэтиленовой пленкой или газетой с малярным скотчем, особенно если напольное покрытие новое или имеется мебель и другие предметы, которые можно повредить.

После по стандартной технологии устанавливают реечные маяки с помощью правила, строительного уровня и нитки, так чтобы шаг одной рейки позволял подправить смесь во время нанесения. После этого устанавливают компрессор на прочную и ровную поверхность и проводят подключение устройства. Шланги соединяют со скоростной трубкой, ковш при необходимости промывают и очищают, проверяют состояние всех узлов механизма.

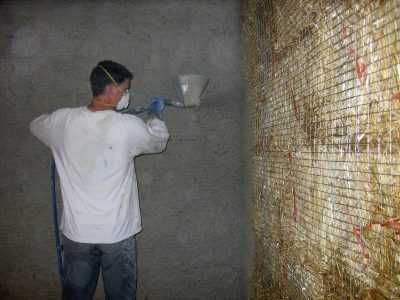

Держат пистолет ровно, на уровне пояса или выше, так чтобы он располагался перпендикулярно полу, это позволит избежать излишних брызг или подтеков на стене. Наносят раствор равномерными движениями на выбранном расстоянии слева направо, так чтобы линия, по которой ложится раствор, была максимально ровной. Нажатие на кнопку пуска в процессе должно быть постоянным, без перерывов, иначе набрызг получится неправильным.

Не стоит забывать о том, что загруженное устройство достаточно тяжелое, поэтому работа требует определенной физической силы. Не стоит заполнять воронку до краев, лучше оставлять небольшой верхний запас и не стараться обработать максимальную площадь, лучше наносить материал небольшими участками.

Ударная сила картушного пистолета стандартного типа позволяет нанести до 15 см за один заход. Но лучше, чтобы толщина первого нанесения не превышала 5 сантиметров. После того как вся поверхность покрыта начальным слоем, делают технический перерыв и осматривают рабочую поверхность. При выявлении неровностей и подтеков их исправляют, а затем дают штукатурке полностью высохнуть (как правило, на это уходит 3–4 часа при использовании популярных смесей готового типа).

Финишный слой наносят по аналогичной технологии, выдерживая оптимальное расстояние от стены, не увеличивая и не уменьшая настройки компрессора на подачу. После высыхания всей поверхности проводят финишную затирку специальным инструментом с помощью шпаклевки. Использование картушного устройства для декоративного оштукатуривания стен позволит существенно сэкономить время проведения работ и улучшить качество отделки.

Тонкости работы с картушным пистолетом

Это один из тех инструментов, при пользовании которым опыт непросто желателен, а обязателен. Несмотря на то что это своего рода распылитель, при отсутствии расчета или неумения «чувствовать» устройство могут возникнуть непредвиденные проблемы: большой расход материалов нанесения, а то и поломка пистолета.

В первую очередь, нужно приобрести защитную одежду. Практически полную защиту обеспечит защитная маска из ударопрочного акрила. Так как распылитель при работе почти всегда находится на уровне глаз, а если еще и рабочая смесь содержит мелкую крошку или другие добавки, то необходимость ее приобретения становится вдвойне очевидной. Помимо глаз, нужно еще и защитить дыхательные пути – в этом поможет респиратор. Это основные пункты в списке необходимой защитной одежды, в которую еще входят перчатки, комбинезон и обувь.

Во время работы с пневмопистолетом нужно настраиваться на следующие стандартные параметры:

  • давление воздуха 200-250 л/мин;
  • толщина слоя наносимого раствора 10-12 мм;
  • избыточное давление компрессора – 3,5-4 ат.

Очень важным в процессе работы является расстояние между торцом сопла и стеной – оно взаимосвязано с густотой наносимой смеси: чем раствор гуще, тем меньше расстояние должно быть от стены. Для жидких смесей рекомендуемое расстояние работы 200-250 мм.

Процесс нанесения штукатурки нужно разделить на два этапа:

  • сначала нанести половину намеченной толщины штукатурки;
  • затем, предварительно дождавшись высыхания, нанести еще половину, при этом стараясь выравнивать неровности.

Картушный пистолет используется для обработки больших поверхностей, поэтому для человека, прежде не выполнявшего такую работу, это будет трудоемко, так как потребует больших физических затрат. Еще одной дополнительной трудностью может стать управление спусковым рычагом – оно тоже требует приложения физической силы. Если же все-таки решено проделать весь процесс самостоятельно, то настоятельно рекомендуется наметить территорию размером в 1,5 или 2 кв. м за раз. На эту площадь расход сырья составит 25 кг (лучше всего не заполнять конусообразную воронку целиком, а чуть-чуть оставить расстояние между краями емкости и поверхности смеси).

При нанесении материала пистолет должен двигаться плавно и равномерно по горизонтали, при этом нажатие на рычаг должно быть с одинаковым давлением. Ось сопла нужно держать в перпендикулярном положении относительно стены.

Назначение и принцип действия картушного пистолета

Под картушным пистолетом понимают пневматический инструмент, при помощи которого осуществляется нанесение шпаклевки, штукатурки и иных строительных смесей. Пистолет часто применяется профессиональными отделочниками на этапе наложения стартовой штукатурки и во время финишных работ. Производительность механизированного труда намного выше, чем при ручном оштукатуривании поверхностей, поскольку скорость является большей, а трудоемкость — меньшей. В среднем, с помощью пистолета можно в течение дня обработать до 100 квадратных метров площади, выполнив слой толщиной до 1-3 см.

Картушный пистолет идеально подходит для нанесения:

  • плотных видов краски и иных лакокрасочных материалов с повышенной вязкостью;
  • декоративных видов штукатурки — мультиколорной, мозаичной, венецианской;
  • фасадной штукатурки;
  • жидких обоев и шелковой штукатурки;
  • жидкой пробки;
  • мраморных покрытий;
  • некоторых видов грунтовки.

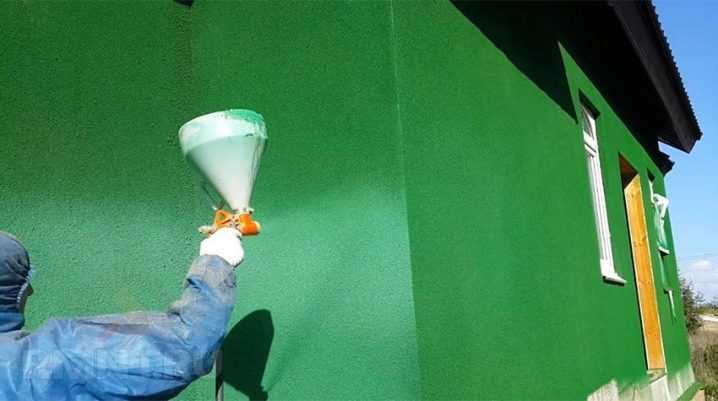

Использование картушного пистолета для напыления декоративной штукатурки

Во время работы картушный пистолет под давлением выбрасывает из сопла готовый строительный раствор. Это становится возможным благодаря подключению компрессора с определенными техническими характеристиками. Основными элементами изделия являются:

  • стальной ствол;
  • форсунка;
  • емкость для раствора объемом от 3 литров;
  • рукоятка со спусковым механизмом;
  • сопло с дюзой (всасывающей трубкой);
  • продувочный шомпол для очищения забивающихся отверстий.

Основные элементы картушного пистолета ЗУБР

Большинство картушных пистолетов для штукатурки реализуются в комплекте с набором насадок, которые меняют в зависимости от вида и плотности раствора. Густые, тестообразные составы наносят с применением диффузорного сопла с углом раструба 30-45 градусов. Для жидких растворов ставят сопло с углом 15-20 градусов, которое не позволяет раствору стекать с основания.

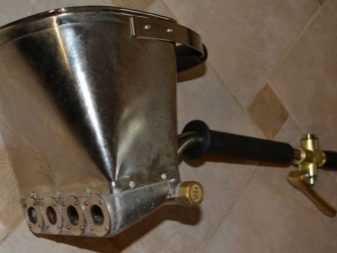

Хоппер-ковш

Такое устройство считается аналогом картушного пистолета и имеет еще одно название — пневматический ковш. Оно тоже присоединяется к компрессору, но возникающее в его емкости давление будет ниже, так как сжатый воздух отсутствует в дюзе. Хоппер-ковш оснащен ковшеобразной емкостью с несколькими отверстиями снизу, через которые штукатурка наносится на стены или потолок. Большинство ковшей реализуются без компрессора и поддерживают возможность нанесения лишь густого раствора.

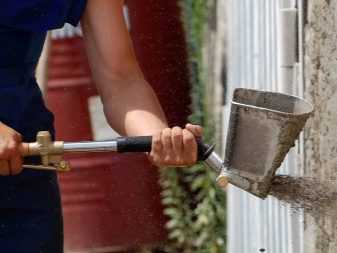

Нанесение штукатурной смеси с помощью хоппер-ковша

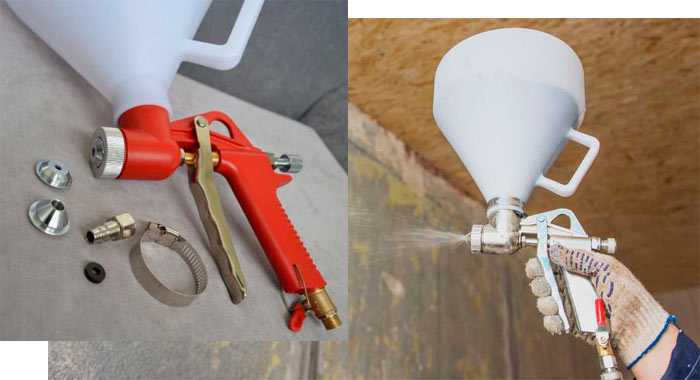

Картушный пистолет

Основное отличие пистолета от хоппер-ковша в том, что у последнего раствор поступает в отдельную емкость с несколькими отверстиями. Кроме того, у пистолета площадь разбрызгивания зависит от угла, под которым воздушная масса будет поступать к раствору, а у хоппер-ковша угол не имеет значения.

Преимуществом картушного пистолета является отсутствие потерь рабочей массы, поскольку она распыляется только при движении по соплу. Цена пистолетов намного ниже, чем стоимость хоппер-ковшей. Кроме того, картушные устройства подходят для нанесения текстурных штукатурок и создания рисунков, а хоппер-ковши — нет.

Картушный пистолет для текстурных покрытий

Виды картушных пистолетов и их цена

Подразделение приборов на группы является условным. Все они имеют схожую конструкцию и одинаковый принцип работы:

  1. Устройства декоративно-отделочного назначения. Предназначены для нанесения материала слоем толщиной до 12 мм, чаще используются для финишных или оформительских работ. Многие модели имеют байонет — металлический диск с высверленными отверстиями разного диаметра, который ставится вместо стандартного сопла.
  2. Пистолеты для стартового оштукатуривания. Применяются для более грубой работы, когда нужно нанести штукатурку. Могут выполнять толстые слои материала.

Matrix 57350 для нанесения стартового слоя

Картушные пистолеты можно поделить на бытовые и профессиональные. Первые имеют небольшой по размеру контейнер (до 4 литров) и работают с давлением 3-4 бар. Порой качество их сборки оставляет желать лучшего, и для ежедневного пользования они не подходят. Вторые годятся для профессиональных отделочников с учетом активного применения. Они могут похвастаться качественной подгонкой деталей и прочными материалами изготовления, в комплекте содержат большой набор разных наконечников. Размер емкости у таких изделий превышает 4 литра.

Как сделать своими руками

Самодельный компрессорный пневмопистолет для покраски или оштукатуривания можно сделать из продувочного пистолета.

В интернете можно найти две схемы изготовления своими руками:

  • Со сменными соплами и верхним расположением бака. В целом повторяет заводскую конструкцию.
  • Без изменения размера выпускного отверстия. Очень простая конструкция картушного пистолета, когда в канистру без дна вставили продувочный пистолет и вырезали дыру для выхода воздуха с раствором.

Рассмотри подробнее оба способа.

У продувочного пистолета (1) откручивают сопло (4). На корпус надевают гайку (2) с резьбой 3/4 дюйма. Шайба (3) зажимается соплом, шайба должна входить в гайку. Тройник (5) с резьбой 3/4? соединяется с гайкой.

С другой стороны тройника привинчивают фитинг нужного диаметра в зависимости от штукатурки и желаемой интенсивности разбрызгивания. Сверху тройника нужно подобрать переходник на воронку с резьбой или какую-нибудь другую емкость.

Другой способ собрать пневмопистолет для набрызга штукатурки более простой.


Самодельный штукатурный пистолет из канистры

В канистру без дна с одной стороны вставляют пистолет для продувки, закрепляют. С другой стороны вырезают отверстие диаметром 1 см напротив сопла пневмо-инструмента. Внутри канистры ручки запенивают, чтобы там не оставался раствор.

Такая поделка собирается за 15-20 минут. Подойдет и для нанесения густых цементно-песчаных растворов и для декоративных штукатурок с мраморной крошкой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Мастер комфорта
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
