Бильярдный стол своими руками 1000 фото, мастер классы

Как сделать теннисный стол своими руками

Здесь показано, как сделать теннисный стол своими руками стандартного размера. Это довольно легко, любой человек, кто хоть раз держал в руках молоток, в состоянии изготовить такой стол. Здесь используются только простые материалы, в основном древесина, и обычные инструменты, которые есть в наборе любого начинающего мастера.

Все размеры, включая и высоту стола можно сделать на свое усмотрение, сохраняя пропорции, как указано на схеме.

Ниже представлены необходимые чертежи, хотя надписи и на английском, но все размеры указаны в сантиметрах.

Эта конструкция, включая ножки, сделана из дерева. Стол легкий, полностью разборный, при изготовлении особая точность не требуется. Если хотите узнать более подробный порядок сборки, можете перейти по представленной, ниже ссылке на сайт первоисточника.

Источник фото www.instructables.com/id/How-to-Build-a-Ping-Pong-Table/?ALLSTEPS

Теннисный стол для помещения

Настоящие любители тенниса всегда найдут способ, как реализовать свою мечту. Не хватает денег? Не проблема, этот теннисный стол для помещения сделан вовсе не профессионалами и всего за треть стоимости по сравнению с заводской моделью. Все продумано, конструкция легко разбирается, крепится специальными кронштейнами к стене и никому не мешает. При большой площади, материалов на самом деле много не понадобилось: 3-х метровый брус 50х50 и фанера толщиной 12 мм. Размер столешницы 2740х1525 мм, желательно заказать два листа нужного размера, чтобы их стык как раз находился под сеткой. На пошаговых фотографиях можете видеть процесс сборки, правда кронштейны, если у вас нет сварки, придется заказать отдельно, но не думаю, что это будет очень дорого стоить.

Источник фото 7qu.ru/people/user/32/blog/1839/

Чертеж стандартного теннисного стола

схема

необходимые детали

Еще один вариант теннисного стола для помещения, только на металлических ножках. Размер стандартного стола наверно известен всем, 274,3х152,5 , высота 76 см, поэтому самый простой способ, это купить два листа фанеры 152,5х152,5х18, от каждого отрезать по 15,5 см, обрезки можно использовать для ребер жесткости, потом купить отдельно ножки, закрепить саморезами, покрасить и стол готов. Это все можно сделать за пару часов. В принципе, здесь все так и делалось, только ножки автор изготовил самостоятельно.

Источник фото rukami.boltai.com/topics/tennisnyj-stol/#prettyPhoto

Особенности конструкции

При создании самодельного бильярдного стола нет смысла изобретать колесо. Лучше отталкиваться от тех подходов, которые характерны для крупной промышленности, выпускающей подобные изделия.

Под основной частью игрового поля располагается лафет. Такое название имеет очень мощная, основательно высушенная деревянная доска. С технической точки зрения лафет — это каркас бильярдного стола.

Эта деталь располагается по периметру всего стола и доходит точно до границы его бортов. В зависимости от выбора потребителя лафет шпонируют или красят в тон стола; при самостоятельном изготовлении никто не мешает поступать так же. А вот такая уловка производителей, как изготовление каркаса стола из фанеры, заведомо не нужна – получится очень ненадежная и недолговечная конструкция. Следующая немаловажная часть — это царга. Предусматривается обычно использование 2 коротких и 2 удлиненных царг, образующих раму.

Перемычки оснащаются регулирующими болтами. На каждом болте есть гайки. Чем больше таких крепежных элементов, тем легче подрегулировать поверхность стола. На моделях с игровыми полями толщиной 0,038 м и более используется торцевое крепление борта, а если она меньше, прибегают к вертикальному креплению. С 1863 года неизменно популярным остается шульцевское крепление деталей, оно подразумевает использование специальных пазов и опоры уникальной формы.

Особенности изготовления стола для бильярда

При самостоятельном изготовлении бильярдного стола ставятся следующие задачи:

сэкономить денежные средства;
добиться прочности и надёжности конструкции;
сделать компактный стол, который будет оптимально вписываться в интерьер помещения.

Профессиональный бильярдный стол – изделие сложное. Чтобы собрать его собственноручно, нужно обладать определёнными знаниями в области геометрии и черчения. Ведь в первую очередь нужно разработать чертёж, в котором будут заложены все пропорции изделия с максимальной точностью. Если вам трудно составить таковой самостоятельно, то обратитесь за помощью к хорошему столяру. Опытный мастер подскажет, как грамотно выполнить расчёт, чтобы конструкция получилась максимально крепкой.

Любители бильярда мечтают иметь игровой стол дома или на даче

На следующем этапе подготавливаются материалы и выполняется сборка стола. Здесь от вас потребуется навык работы различными плотницкими инструментами, а также умение обращаться с деревом, резиной и другими материалами.

Профессиональные столы для пула имеют одинаковые размеры: длина составляет 360 сантиметров, ширина — 186, а высота — 85. В русском бильярде размеры игровых полей могут отличаться. Любители пирамиды играют на столах длиной от 3 до 4 метров и шириной от 1,5 до 3. Что касается высоты, то расстояние от игровой плоскости до пола может варьироваться от 79 до 85 сантиметров.

Изделия также отличаются размерами луз: для пирамиды их ширина составляет от 72 до 76 миллиметров, а для пула и вовсе достигает 88,6 миллиметров. Кроме того, в русском бильярде лузы имеют острые углы, а в столах для американского делаются с закруглениями.

Столы для пула зачастую перетягивают зелёным синтетическим сукном. Шар по такому материалу движется очень легко, практически без сопротивления. В русском бильярде в качестве покрытия игрового поля принято использовать натуральную шерсть.

Ещё одним отличием столов для пула и пирамиды является материал, из которого изготовляется столешница. В русском бильярде она делается из цельной каменной плиты, а иногда из бетона или твёрдых пород древесины. «Американцы» же предпочитают использовать более бюджетные материалы, такие как металл и пластик.

Чертёж можно выполнить самому или воспользоваться услугами специалиста

Пошаговая инструкция изготовления

Рама

Сделать самому эту деталь бильярдного стола можно только из прочных и достаточно массивных досок, иначе она не сможет эффективно гасить вибрации. Обычно используют деревянные бруски толщиной 5 см и высотой 10 см. Пилой или электрическим лобзиком нарезают бруски сообразно указаниям чертежа. Дальше своими руками собирают контур – для этого прикрепляют балки саморезами, используя шуруповерт.

Рекомендуется закручивать метизы в торец, чтобы соединение оказалось надежнее. После установки продольных и поперечных брусков всю конструкцию усиливают металлическими уголками либо некрупными дополнительными брусками. Крепить их в самодельной раме можно как тонкими саморезами, так и столярным клеем.

Столешница

Если для нее куплен лист ДСП, надо его сразу осматривать, проверяя трещины и геометрическое совершенство. Как деревянные заготовки, так и ЛДСП надо размечать в строгом соответствии с чертежом. По нанесенной разметке кроят заготовку электрическим лобзиком. Далее:

осторожно прикрепляют столешницу к раме на саморезы;
пробивают отверстия под лузы;
обтягивают столешницу подкладочной тканью и сукном.

Борта

Типичная высота бортовой конструкции составляет примерно 0,5 диаметра бильярдного шара. Кроме главной балки, в нее входят рейка, обтянутая сукном, и отбойная полоска из резины. После нарезки брусков требуемой длины желаемый профиль придают им при помощи рубанка. Изделие дорабатывают наждачной бумагой, чтобы удалить шероховатости. Присоединять резиновую полосу можно с помощью клея, который равномерно распределяют по поверхности.

обтягивают борта красивой тканью;
прикрепляют борта к столешнице на саморезы либо сквозные болты;
ставят скобы из металла, удерживаемые шурупами;
прикрепляют сетку на лузы.

Ножки

Изготовить ножки в домашних условиях самостоятельно могут практически все. Однако это относится только к типовым конструкциям. Оригинальные по форме опоры сможет изготовить лишь опытный столяр. В домашних условиях работают так:

точат деревянные бруски на станке;
присоединяют к нижним торцам фланцы;
используют для крепления 4 самореза;
приваривают на фланцы гайки М12;
готовят пяточки из толстого (0,01 м) металла, пользуясь услугами профессионалов, имеющих станки;
вкручивают болты в гайки;
дополняют стойки накладками либо роликами из резины.

Сборка

Охарактеризовав подробно предшествующие этапы, надо уделить внимание и этому моменту. Каркас должен стоять идеально ровно

Точность установки следует тщательно выверять по уровню. Упростить работу помогает монтаж в перевернутом положении. Стыки плит покрывают воском или шпатлевкой, после чего вновь выверяют все по уровню.

Финишная обработка

Сукно следует основательно протрясти и избавить его от ниток и мусора. Потом сукно укладывают лицевой стороной вверх и закрепляют по периметру специальными скобами. Ориентироваться надо на штатные крепежные отверстия. Натягивать полотно следует от середины до угла. Складок и морщин быть не должно, однако и чрезмерное натягивание не нужно.

Борта устанавливают только после натяжки сукна. Сначала наживляют борт и смотрят, получается ли правильно. Когда цель достигнута, можно крепить лузы и стаканы. Последовательно повторяют эту процедуру по каждому борту. Завершают все дело монтажом декоративной обвязки.

Необходимые материалы и инструменты

Как уже отмечалось выше, качественные бильярдные столы делают в основном из дерева. Если же использовать фанеру, хотя бы для отдельных частей, результат вскоре разочарует. Ножки изготавливают из профилированного бруса. На изготовление реек и планок можно пустить и другие виды пиломатериала. Чтобы шлифовать деревянные части, понадобится наждачная шкурка с мелким или средним размером зерна.

Под основными деревянными частями располагается подкладочная резина. Лузы делают из москитной сетки. На бильярдном столе располагается традиционно зеленое сукно. Дополнительно понадобятся:

гидрофобная пропитка;
саморезы (200 штук);
евровинты (20 штук);
нитролак;
треугольный резиновый кант;
ДСП;
шпатлевка на основе эпоксидной смолы;
гвозди;
клей для столярных работ;
рулетка или столярный складной метр;
канцелярский маркер либо строительный карандаш;
электродрель и набор сверл к ней;
строительный уровень, напильник, набор ключей;
фрезер;
шпатель;
электрическая пила;
электролобзик;
УШМ;
приспособление для закручивания шурупов;
молоток;
пассатижи;
шпатель;
флейцы, степлер и скобы к нему.

Однако воплотить его в домашних условиях практически нереально. Тем более что масса основной плиты самой по себе может быть более 800 кг.

Для крепления царг в обычных деревянных столах используются особые мощные болты. Для каркаса нужна твердая лиственная (хотя это и необязательно) древесина. Иногда используют и массив. В некрупных шестифутовых столах можно обойтись 4 опорами. Если габарит конструкции составляет стандартные 12 футов, понадобится уже 8 опор.

Изготовление и сборка

Как самому изготовить раму?

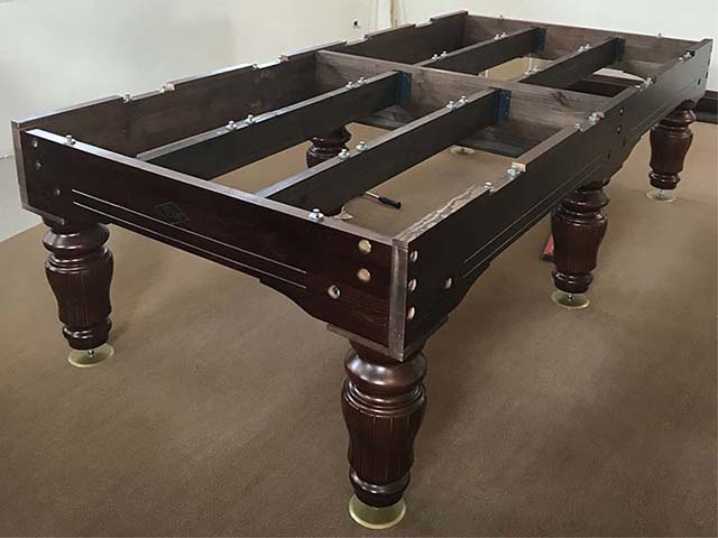

В первую очередь потребуется приступить к изготовлению рамы. Для этого понадобится нарезать подготовленные бруски дерева в соответствии с размерами, указанными на подготовленном чертеже.

Здесь важна точность вплоть до миллиметра: погрешности могут впоследствии стать причиной нестыковок. Из инструментов для этого нужно использовать пила или электролобзик.

Или же можно заказать нарезку по указанным размерам в месте, где были приобретены материалы – это сэкономит время и силы.

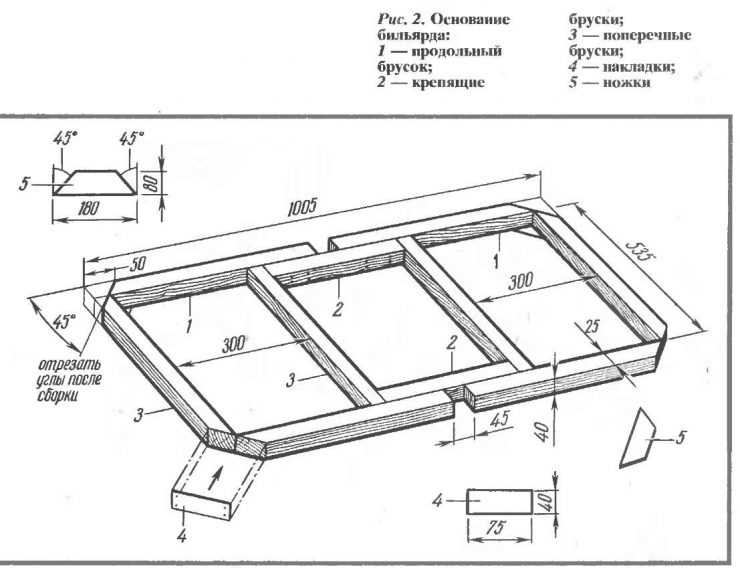

Сначала собирается контур стола. 4 балки крепятся друг к другу саморезами при помощи шуруповерта. Затем устанавливаются внутренние бруски тем же способом. Таким образом создается так называемая решетка, на которую впоследствии установится столешница. Лучше всего укрепить конструкцию, и использовать для этого рекомендуется металлические уголки или мелкие брусья. Они фиксируются саморезами или специальным столярным клеем.

Внимание! Чтобы добиться фиксации всех элементов в одной плоскости, без искривлений, лучше всего совершать сборку на полу.

Переходим к этапу разметки и установки столешницы. Если во время приобретения листа ЛДСП или другого материала нарезка по установленным размерам не была заказана, необходимо вырезать лист нужных размеров. Для этого нужно нанести разметку, пользуясь уже готовым чертежом, и не забыть учесть несколько важных факторов.

Диаметр бильярдного шара – 60 мм, исходя из этого, размер лузы должен быть немного больше. Обычно боковая луза имеет диаметр 70-72 мм, а угловая – 64-66.
Расстояние от линии створа боковой лузы до ее края – 0-1 мм, для угловой лузы это значение должно достигать 5-7 мм.
Лузы можно вырезать уже на том этапе, когда к столешнице будут прикреплены борта.

Как собрать?

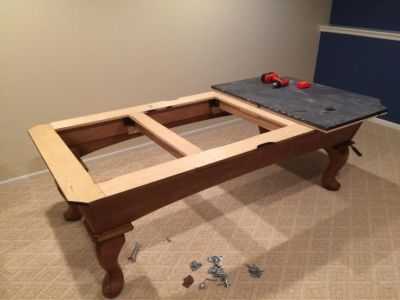

Плита столешницы крепится к каркасу. Для этого можно использовать силиконовый клей-герметик. Лучше всего наносить этот клей равномерно или даже точечно, а столешницу сажать на него в 4 руки, чтобы клей не размазывался.

Для закрепления, когда герметик высохнет, можно закрепить плиту снизу короткими саморезами.

После этого можно сделать борта. Обрезаем деревянные заготовки, но при этом нельзя забывать, что на торцы будут приклеиваться кожаные накладки. Поэтому, если они не были учтены в чертеже, нужно уменьшить ширину каждого борта на толщину имеющейся накладки.

Резина клеится к древесине при помощи универсального строительного клея, главное – нанести вещество на обе склеиваемые поверхности и прижать максимально сильно. После подсыхания клея нужно обрезать резину в соответствии с чертежом – для этого можно использовать простой острый нож, смоченный в мыльной воде. Пока что бортики не фиксируем на столешнице, к этому пункту стоит перейти после натяжки сукна.

Затем можно приступить к изготовлению ножек для стола. Нарезаем дерево на бруски нужных размеров. Есть множество вариантов оформления, например:

сделать бруски немного толще, чем указано в чертеже и нанести резьбу;
обработать на токарном станке;
обрамить с двух сторон трапециевидными кусочками ЛДСП (если остались обрезки от плиты) и др.

В самом низу на ножки можно установить резиновые накладки для того, чтобы дерево не царапало пол. Если есть желание передвигать стол, вместо этого можно зафиксировать резиновые колесики с тормозами. Для надежного крепления ножек к раме используют болты М6.

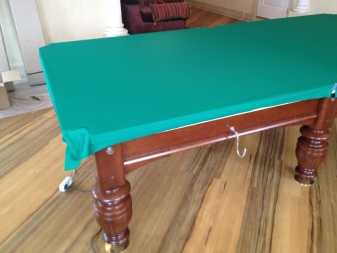

Переходим к этапу обтяжки сукном, которое должно покрывать и столешницу, и борта. Ткань крепится к низу столешницы скобами. Каждый борт должен обтягиваться плотно, с максимальной натяжкой по всей длине. Для этого:

Размещаем борт на изнанке ткани.
На середине бруска натягиваем сукно и фиксируем сверху степлером.
Таким же образом выполняем фиксацию справа, затем слева.
Двигаемся от середины к краю борта, постепенно натягивая сукно полностью.

Остатки ткани обрезаются или аккуратно фиксируются. Борта крепятся при помощи саморезов или сквозных болтов.

Затем устанавливаем металлические скобы на лузы, предварительно обтянув их кожей. Заключительный этап – устанавливаем сетки на скобы луз.

Начало работы

Разобравшись с теорией приступаем к практике

На первом этапе раскраиваем ЛДСП, это можно произвести в той же организации, где его и покупали. Данная услуга стоит не так дорого, поэтому ей вполне можно воспользоваться. Тем более что на профессиональном оборудовании вам гарантировано 100% соблюдение геометрии.

Далее, изготовление бильярдного стола своими руками переходит в стадию сборки всей конструкции. Как правило, одного стандартного листа ДСП как раз хватит на покрытие и опорную конструкцию с боковинами. При этом столешница может иметь размеры 2,18 x 1,18 м, а элементы опорной конструкции из оставшейся части как раз получаются по 13,5 см.

Многие на этом этапе задаются вопросами «как сделать опорную конструкцию, чтобы получился крепкий бильярдный стол, как сделать правильно крепеж всех элементов, чтобы конструкция не играла?» А ответ ведь достаточно прост.

Главное, чтобы опорная конструкция имела как минимум 3 ребра жесткости, т. е. ее можно сделать в виде решетки, а все элементы следует скреплять между собой стяжками с проклейкой торцов. Затем обязательно необходимо укрепить конструкцию небольшими металлическими уголками деревянными брусочками. Снизу не видно.

В качестве ножек необходимо использовать надежные и толстые элементы из цельной древесины. Это могут быть бруски толщиной не менее 100 x 100 см на мой взгляд. Их можно выполнить резными или обшить тем же ЛДСП с последующей отделкой кромок.

Декоративная часть

Борт игорного стола является декоративной частью и, как правило, состоит из множества элементов:

борта;
наружной декоративной планки;
видимой декоративной рейки с приклеенным резиновым отбойником и обтянутой зеленой тканью;
снизу имеется накладочные планки из того же ЛДСП, для увеличения жесткости всей конструкции при ударах.

Если вы делаете бильярдный стол своими руками, фото, представленные на сайте, помогут вам в трудную минуту. Потому что на них изображены все самые главные моменты с необходимыми подробностями.

Перед началом монтажа бортов в столешнице необходимо сделать прорези для луз при помощи лобзика. Как правило, их ширина составляет 90 мм при размере шаров 60,3 мм. Угловые лузы делаются с небольшим расширением к краям. Это позволит 100% попасть шару в нее при соударении о внутренние стенки. Затем необходимо проклеить подкладочную ткань на игровое поле, декоративное же полотно следует натягивать и крепить при помощи скоб к столешнице.

Когда действия с крышкой будут завершены, следует переходить к обтяжке бортов и обработке декоративных планок. Борт, как известно из статьи, состоит из отбойной резины, декоративной рейки и профильной рейки, на которую приклеивается эта самая резина. Одним из самых дорогих материалов является как раз именно эта резина.
Для достижения 100% соответствия с профессиональным бильярдом, ее необходимо приобретать оригинальную. Но так как она очень дорогая, то можно использовать ремень от трактора. Если его разрезать вдоль пополам, то вполне хватит на весь периметр. Клеится она естественно на высококачественный клей, например, момент. Перед обтяжкой полученную конструкцию необходимо обработать наждачной бумагой. Ткань на бильярдном столе постоянно подвергается механическим воздействиям. Поэтому крепеж бортов осуществляете на саморезы или сквозные болты. Тогда перетяжка бильярдного самостоятельная при необходимости не составит большого труда.

После крепления бортов можно приступать к установке металлических скоб и луз. Скобы красивее, по общему мнению, будут выглядеть в кожаной оболочке. Плюс, это смягчит удары шаров о сами скобы. На этом же этапе крепится и сетка для луз, которую можно сплести также самостоятельно, а можно купить в магазине, что-нибудь подобное. Здесь в особой прочности нет смысла, главное, чтобы шары на пол не падали.

Если вы делаете бильярдный стол своими руками, видео станет неотъемлемым помощником, потому что в статье изложены только общие принципы.

Финишная обработка

Чтобы стол выглядел благороднее, можно установить под его бортами декоративные панели, обработать все деревянные видимые поверхности и прокрасить их, или вскрыть лаком.

Справка. Декоративные накладки под бортами сделают стол визуально богаче, поэтому, если у столяра останутся куски ЛДСП, можно провести такое декорирование.

Если стол будет использоваться в комнате с неровным полом, ему необходимо организовать стабильность. Легче всего сделать это, установив на ножки колеса на кронштейне.

Совет. Для отдыха также могут пригодиться массажный стол, столик для ноутбука или рисования песком.

Основы работы

Перед тем как сделать хороший бильярдный стол самостоятельно, рекомендуется подобрать грамотные чертежи, которые без ограничений предоставлены в сети интернет.

Настоящий бильярдный столик должен обладать рядом характеристик:

иметь прочное тяжёлое основание;
отсутствие вибрации при игре;
присутствие грамотных геометрических параметров;
строгую функциональность.

Современные дизайнеры рекомендуют «сотворить» изделие, гармонирующее с общим стилем помещения, а вспомогательную мебель лучше делать разборной конструкции. Учитывайте размер площади и объёмные возможности пространства, где будет находиться будущий шедевр.

Традиционные размеры стола, чаще всего, соответствуют высоте 80 см, ширине 100 см. и длине максимум два метра.

Из чего делают?

На этапе выбора материалов для изготовления бильярдного стола важно помнить, что древесина и сукно должны быть максимально износостойкими. Это позволит продлить сроки эксплуатации мебели

Борта, рама, ножки, столешница

Самым оптимальным вариантом для изготовления основы стола является древесина

Этот материал достаточно прочен, долговечен и экологически чист, что немаловажно для многих любителей натуральной мебели

Бруски из натурального дерева должны быть цельными. Благодаря этому будет отсутствовать вероятность попадания в основу пыли, влаги и грязи, которые в свою очередь могут стать причиной быстрой порчи мебели.

Цельные бруски можно заказать из сосны, бука или дуба. Последние две породы сложнее достать, и обойдутся они на порядок дороже.

Справка. Сосна является более дешевым материалом, и обрабатывать ее гораздо легче.

Для тех, кто желает сэкономить на покупке дерева, можно использовать альтернативный вариант, который заключается в замене древесины на ЛДСП. Этот материал не столь долговечен, однако в интерьере смотрится не менее красиво. Из ЛДСП можно изготовить:

опорную конструкцию;
ножки;
столешницу.

При этом толщина материала должна составлять не менее 18-20 мм. При желании можно взять толще, но стоит учесть, что и вес стола при этом значительно увеличится.

Справка. Более дешевым вариантом для столешницы может стать фанера. Ею же можно заменить и древесину, и ЛДСП в других элементах, однако нужно помнить, что цена материала соответствует качеству.

Лузы

Неотъемлемым элементом каждой лузы должны стать металлические скобы и сетки, которые на них крепятся

Здесь важно помнить о силе удара шара в скобу и вероятности повреждения тонких скоб. Поэтому есть два варианта:

Приобрести уже готовые металлические лузы в специализированном магазине.
Отлить из алюминия в гипсовой форме по необходимым размерам.

Сетка для луз должна быть прочной. Ее также можно приобрести уже в готовом виде в магазине, или сплести самостоятельно.

Совет. Снизить силу удара по скобе поможет обшивка. Ее можно сделать из кожи – таким образом, получится не только дополнительно укрепить скобы, но и придать лузе элегантный вид.

Резина для бортов

Для тех, кто не желает экономить на качестве изготовления бильярдного стола, стоит приобрести оригинальную бортовую резину – она очень дорогая, однако в процессе игры хорошо смягчает удары и имеет огромный срок эксплуатации.

От качества выбранной резины зависит не только ударная сила, но и сила отскока шара, что немаловажно в профессиональном бильярде. Поэтому столяр может выбрать вариант дешевле, но впоследствии ему придется привыкать к силе отскока

Совет. Многие из тех, кто делал стол самостоятельно, рекомендовали заменить столь дорогую резину газовыми шлангами.

Сукно

Покрытие столешницы должно быть износостойким, так как удары шаров могут постепенно износить обычную ткань, или просто порвать ее при сильном ударе.

Выбирая сукно, не нужно скупиться, так как некачественный материал чаще нуждается в замене. Лучше заранее позаботиться о его качестве и учесть несколько важных критериев:

нейлон в составе ткани не должен превышать 55%, остальным материалом должна быть шерсть;
плотность ткани не должна быть меньше 300 г/м
для русского бильярда в качестве сукна обычно используют натуральную шерсть.

Если изготовитель не хочет заморачиваться, можно отправиться в специализированный магазин и приобрести специальное сукно для бильярдного стола. Обойдется оно дороже, нежели вышеуказанные ткани, однако хозяин стола будет уверен в его прочности и долговечности.

Габариты бильярдного стола

стола

Ширина комнаты должна быть такой, чтобы с каждой стороны оставалось пространство, равное длине кия.

Оптимальными (первая цифра) и минимальными (вторая цифра) размерами для непрофессионального бильярдного стола являются:

длина – 3,5 м / 2,9 м;
ширина – 1,2 м / 0,9 м;
высота – 0,85 м / 0,79 м.

Обычно для бильярдного стола выделяется пространство 4 х 5 метров. Если такого места нет, но очень хочется установить стол для игры в бильярд, то можно выбрать один из вариантов:

1. Развлекательный стол с шириной 1,2–1,8 м. Для такого столика нужны шары малого размера, и габариты стола придется пересчитать под новый размер. Можно изготовить бильярдный стол со складными ножками, чтобы была возможность вынести его в другую комнату или на улицу.
2. Стол-трансформер. Большой обеденный стол при необходимости моментально превращается в бильярдный – достаточно лишь снять столешницу.

Тренажер Митасова. Это не полноценный рабочий стол, а лишь его часть. На нем отрабатываются удары для игры на большом столе. Тренажер устанавливается на любую ровную поверхность (стол) и легко снимается.

Тренажер Митасова.
