Угловые шкафы своими руками (34 фото): чертежи и размеры, как самому сделать качественную мебель, как рассчитать и составить схему

Сборка шкафа-купе

После тщательной разработки схемы шкафа-купе и подготовки, пришло время перейти к самому ответственному моменту — монтажу всех деталей.

Ниша

Несомненно, проем, в который устанавливается корпус шкафа, необходимо предварительно подготовить к этому. Чтобы стены не пылили, некоторые предпочитают перекрывать его пластом фанеры или даже обклеивать обоями. Но есть и более экономный вариант.

Для начала снимается старое покрытие с помощью гелевой смывки. Она совершенно безопасна для здоровья. После этого необходимо пропитать поверхность водно-полимерным раствором ПВА. Этот процесс займет несколько дней, так как повторить процедуру рекомендуется несколько раз, выждав сутки. Затем покрываем перегородки акриловой эмалью. Готово — десятилетняя защита гарантирована.

Полки

Время наполнить нишу местами для хранения. Отметим, что для встроенного шкафа варианты крепления полок как в корпусной мебели будут малоэффективными, так как снаружи к боковинам добраться невозможно. Самостоятельно сконструировать специальный каркас сложно, а вот применение систем регулируемой подвески способно спасти ситуацию.

Еще одно удобное решение — крепление хранилищ на отрезки плинтуса, которые поддерживают полки снизу. В целом, определившись со способом, монтаж внутренних составляющих шкафа-купе не вызовет проблем.

Раздвижные двери

Установка главной особенности шкафов-купе — раздвижных дверей — является самым сложным этапом работы. Вам предстоит установить ролевой механизм таким образом, чтобы он отлично справлялся со своими функциями, обеспечивал легкое скольжение, четкую фиксацию, а также не издавал посторонних звуков.

Необходимо определиться с выбором подвеса. Существует три вида: нижний рельс, верхний и монорельс.

В первом случае опорой служит нижняя часть механизма, а верхняя предотвращает выпадение. Это самый распространенный и надежный вид. Монтаж осуществляется следующим образом: верхние и нижние рельсы устанавливаются в паж, поднимаются и регулируются до упора.

Во втором случае наоборот — опора идет на верхнюю часть. Таким образом, механизм не так сильно пылится, не издает посторонние звуки. Но при неаккуратном обращении детали можно легко повредить.

Третий вариант — это каретка с двумя парами роликов. При этом подвес каждой створки перемещается к другой направляющей.

Особенности изготовления шкафа — купе

Любая мебель для угла, к примеру — кухонная немного дороже обыкновенного рядового решения, в основном – за счет отходов от порезки горизонтальных элементов под разными углами. Это незначительное удорожание полностью компенсируется эффективным использованием угла в интерьере. Домашний дизайнер кухни может даже проверить возможности и емкость такой мебели, сделав эскиз или набросок шкафа с размерами в натуральную величину. Такой чертеж можно выполнить на полу и стенах, ради чего есть смысл освободить угол от существующей обстановки.

Секция на стыке двух частей сложнее рядовой в проектировании и изготовлении

В угловом элементе нижнего яруса кухни требуется тщательно разместить поворотный стеллаж. Особой точности требует устройство складной распашной двери угловых кухонных элементов обоих ярусов.

Расчетливый мастер обязательно проверит чертежи, схемы и эскизы своего проектного материала перед заказом порезки. Тщательная проработка конструкции шкафа своими руками позволяет уменьшить недостатки и добиться преимуществ:

стопроцентного использования пространства
гармоничного и цельного дизайнерского решения
наличия обособленного места в емкостях и отсеках для особых условий хранения.

Подготовка и сборка комода

Чтобы приступить к сборке необходимо подготовить материалы. По чертежу, при помощи лобзика напиливаются доски необходимого размера.

В случае, если нет подобного опыта в любом строительном магазине можно заказать доски уже необходимого размера.

Когда все детали нужного размера есть в наличии можно приступить к сборке:

На каждой детали отметить места крепежа. Делать это при помощи линейки/рулетки

При помощи полученных отметок собрать корпус комода на саморезы.

Отметить место для направляющих. Первая направляющая должна быть намечена снизу от дна (внутренняя часть комода): отступить 30 мм и наметить первую точку крепления (на одну направляющую искать 4 точки с каждой стороны).

Необходимо найти места крепления остальных направляющих по формуле: Высота ящика (фасада) + 3 мм – 25 мм.

Сборка стенок и дна ящиков. Отметить места соединения, соединить.

Прикрутить к низу ящиков вторые части направляющих. Вставить ящики в комод, проверить хорошо ли они выдвигаются. Прикрутить заднюю часть комода. Установить фурнитуру (ручки ящиков и декор).

Этапы разработки своими руками

Угловой шкаф своими руками изготавливается с соблюдением следующих этапов:

Проектирование элементов на чертежах согласно запроектированным размерам, формам.
Подготовка материалов.
Нарезка деталей.
Сборка изделия.
Проверка симметричности готовой мебели.

В работе потребуются следующие инструменты:

шуруповерт;
электрическая дрель;
молоток;
угольник;
строительный уровень;
карандаш или мел для выполнения разметки.

Как сделать чертеж?

Чертежи углового шкафа изготавливаются с учетом:

высоты, ширины дверей, крышки, цоколя, днища;
толщины деталей;
задуманной формы мебели с указанием внутреннего наполнения (полки, выступы, выдвижные ящики).

Как не ошибиться с размерами?

В чертежах угловых шкафов задаются точные габариты мебели, толщина элементов, размеры зазоров. Схемы изделий могут выполняться по типовому либо авторскому проекту.

При выборе нетипового изделия в схеме важно учитывать следующие нюансы:

минимальная глубина мебели по нормативам составляет не меньше 35 см;
разрешенная глубина полок и ящиков не должна превышать 0,9 м;
минимальный показатель ширины — не меньше 0,1 м;
по высоте нетиповая мебель не ограничивается, поэтому можно проектировать шкаф, достигающий потолка, оптимальная высота для комфортной эксплуатации составляет 2,1-2,4 м.

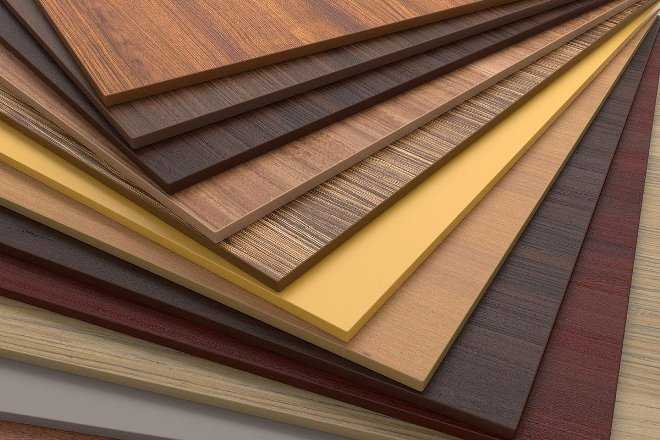

Выбор материалов

Для изготовления мебели используются следующие материалы:

натуральная древесина;
МДФ;
ЛДСП;
ДСП;
гипсокартон;
пластик и закаленное стекло (для дверей и полок).

Древесина экологична, проста в обработке и установке, долговечна, эстетична, отличается эффектной фактурой и текстурой. Необходимо учитывать высокую стоимость строительного материала и необходимость в дополнительной обработке поверхности лаками, красками, водостойкими пропитками. Древесина может дополняться методами гравировки, патинирования, окрашивания, золочения. Помещение, в котором устанавливается шкаф из древесины, должно быть утепленным, без высокой влажности и изменений температур.

Собрать шкаф своими руками можно из плит МДФ, которые делаются из измельченных опилок посредством техники сухой прессовки, отличаются долговечностью, экологичностью, высокими эксплуатационными параметрами, доступной ценой. Материал легко обрабатывается, безопасен в использовании, не токсичен, обладает декоративными характеристиками.

Плиты ДСП изготавливаются из древесной стружки методом горячей прессовки. Материалы отличаются вариантами декорирования, толщиной, числом слоев и концентрацией формальдегида. Стандартная толщина плит составляет 16-25 мм. Некоторые листы облицовываются декоративной пленкой с имитацией древесины, пластика. Материал бюджетен, легко монтируется.

Гипсокартон может использоваться в качестве каркаса или перекрытий для шкафа в спальню, кухню и т.д. Преимущество материала заключается в доступной цене, простой установке, возможности регулировки при эксплуатации. Состав экологичен, не содержит токсичных примесей; основными компонентами являются картон, бумага, гипс и т.д.

Материал отличается высоким уровнем теплоизоляции, широкими возможностями создания авторского дизайна (нанесение штукатурки, обоев, пленки, тонирование). В гипсокартон можно встраивать точечную подсветку. Необходимо учитывать неустойчивость к механическим повреждениям, нестойкость к влажности.

Дополнительными материалами для строительных работ являются:

мебельный щит;
роликовые направляющие;
фурнитура (ручки, замки);
полки, ящики;
вешалки;
шурупы, саморезы, дюбели;
фальш-панели верхние и нижние.

Каким должен быть фасад?

При разработке схемы сборки углового шкафа учитываются особенности фасада. Конструкция может быть открытого либо закрытого типа с дверьми типа купе. Двери могут быть оформлены зеркальными вставками, росписью, гравировкой, резьбой, декоративной мозаикой. Фасады можно оклеивать декоративной оттеночной пленкой, демпферной лентой, металлическими вставками.

Створки фасадов могут быть следующих разновидностей:

распашные;
рольставни;
раздвижные (по типу шкафа купейного типа).

Фурнитура

После завершения подготовки и монтажа основных элементах шкафа требуется выбрать фурнитуру для мебели. Дизайн и технические особенности изделий определяются в зависимости от типа и материала шкафа.

Инструкция сборки углового конструктивного решения требует применения:

держателей для полок;
саморезов для фиксации опор;
регулируемой опоры;
ножек для шкафа;
петель для створок;
перекладин;
ручек, шайб и винтов;
гвоздей.

Разновидности угловых шкафов

С целью создания уникальной, функциональной конструкции, мебельщики экспериментируют над различными формами шкафов. Существуют наиболее популярные конфигурации изделий, которые следует изучить перед составлением чертежа.

Таблица №1. Разновидности угловых шкафов.

Иллюстрация	Описание
Устанавливают такие конструкции в углах небольших комнат. При этом чаще всего они закрепляются непосредственно к стене — такая форма позволяет правильно сгладить углы. Шкаф не имеет полноценных боковых стенок, поэтому и полки у него треугольные.
В такой конструкции с одной стороны находится стенка. Поэтому такой шкаф считается более практичным, чем предыдущий вариант. Внутри имеется больше свободного пространства.
Одна из наиболее популярных форм шкафов. Конструкция представляет собой две части, которые соединяются в углу. Подобные изделия отличаются вместительностью.
Особенностью конструкции является наличие небольших, но при этом функциональных боковых стенок. За счет чего можно разместить внутри шкафа дополнительные модули.

Наиболее сложной конструкцией для самостоятельного изготовления является треугольный или трапециевидный шкаф — из-за того, что изделие предполагает наличие диагональных элементов, которые желательно заготавливать в присутствии профессионала.

Таблица №2. Разновидности угловых шкафов по способу установки.

Способ установки	Описание
Корпусные	Такие шкафы предполагают наличие задней стенки, они не привязываются только лишь к одному месту. При необходимости их можно будет быстро перенести.
Встроенные	Шкаф собирают и закрепляют непосредственно в том месте, где планируется его установка. Перенести в другое место такую конструкцию довольно трудно.
Модульные	Конструкция состоит из нескольких секций, которые собираются в один шкаф. Такие изделия довольно быстро демонтируются и переставляются (при необходимости).

Конструкции отличаются между собой и по типу дверей. Они бывают распашными или раздвижными (купе). В первом случае не следует изготавливать дверные полотна больше 45 сантиметров, иначе будет слишком сильная нагрузка на петли. Во втором случае двери могут быть довольно массивными, даже больше 45 сантиметров в ширину.

Сборка углового шкафа

Угловые конструкции чаще всего выбирают для небольших помещений или для комнат с нестандартными размерами. Эти изделия отличаются от классических шкафов особенностью конструкции, и имеют свои преимущества и недостатки.

Чтобы собрать конструкцию своими руками, нужно отметить особенности этого предмета мебели:

перед тем как выбрать модель в определенное помещение, нужно замерить все размеры: ширину, высоту, глубину;
в угловом шкафу находится четыре стенки, в отличие от традиционных изделий: две находятся около стены, остальные две являются опорными частями, расположенными по бокам;
угловые модели могут укомплектовываться раздвижными и распашными дверями;
мебель может иметь различную форму.

Какие материалы и инструменты необходимы

От используемого материала для изготовления шкафа, будет зависеть его продолжительность эксплуатации. Все материалы условно делятся на две основные группы:

ДВП.
натуральное дерево.

Самостоятельная сборка конструкции потребует наличия определенных инструментов:

шуруповерт требуется для вкручивания шурупов и креплений при расстановке полок;
перфоратор или электродрель необходимы для выполнения отверстий в дереве;
ножовка требуется для обрезки материала;
отвертка чаще всего используется для глубокой посадки саморезов;
набор шестигранников нужен для крепления фурнитуры.

Важные моменты при сборке углового шкафа

Особенности изготовления шкафа углового типа:

Можно опираться на уже готовые чертежи или создать свои.
Угловые изделия требуют особой внимательности во время создания схемы и сборки, в отличие от классических вариантов, потому у неопытного мастера могут появиться проблемы. Если недостаточно опыта, то желательно доверить вырезку всех элементов специалисту.
Чтобы не собрать элемент меньшего размера, необходимо учесть толщину лезвия пилы.
Толщина стен выбирается не меньше 20 мм

Иначе будет недостаточная прочность конструкции.
Создавая чертеж, нужно обратить внимание на неровности пола. Если он кривой, то между дверями появятся щели

Для распашной системы это можно исправить с помощью регулировки навесов, а для раздвижной – изменением высоты роликов.
Направляющие для дверей обязаны крепиться параллельно.
Внимательно нужно подходить к разметке и креплению направляющих рельс для ящиков.
Крепление зеркала нужно начинать с приклеивания уплотнителя по контуру.
Ламинат к срезам ДВП фиксируется утюгом.

Виды угловых гардеробов в спальне

Вместо угловых шкафов, также популярны открытые или закрытые угловые гардеробы. Одним из их преимуществ является использование всего пространства, выделенного под гардероб. Это, также, отличная замена «горкам», которые раньше устанавливались в гостиную и спальню.

Среди всех стилей гардеробов, можно выделить несколько наиболее интересных, как панели-буазери.

Важным условием создания гардероба в этом стиле является наличие прочных стен, т. к. вся нагрузка будет приходится именно на них. В данной конструкции нет боковых полок и панелей, и все составляющие крепятся именно к стене. Если наполнить гардеробную корпусной мебелью, то это будет напоминать большой шкаф, только без дверей. Часто используется выдвижной шкафчик в роли основного элемента. Минусом данного стиля является достаточно крупные габариты каркаса. Панели и металлопрофиль — очень простая и легкая в сборке конструкция. Металлопрофиль задает форму и размеры, а затем обшивается панелями из любого крепкого материала, в том числе и гипсокартона.

Такую гардеробную легко заполнить различными:

Полками;
Зеркалами;
Шкафчиками.

Металлические стойки-распорки используют много держателей и простое крепление, позволяющие задать конструкции любую высоту. Полки и штанги вешаются между стойками. Плюсом такой конструкции является дешевизна и возможность крепления к любым, даже самым легким, стенам.

Примеры грамотного дизайна

Теперь осталось только придумать, каким же образом нам можно украсить фасад готового шкафа-купе. Разумеется, не стоит забывать о том, что его внешний вид должен гармонировать с остальной мебелью и общим дизайном квартиры.

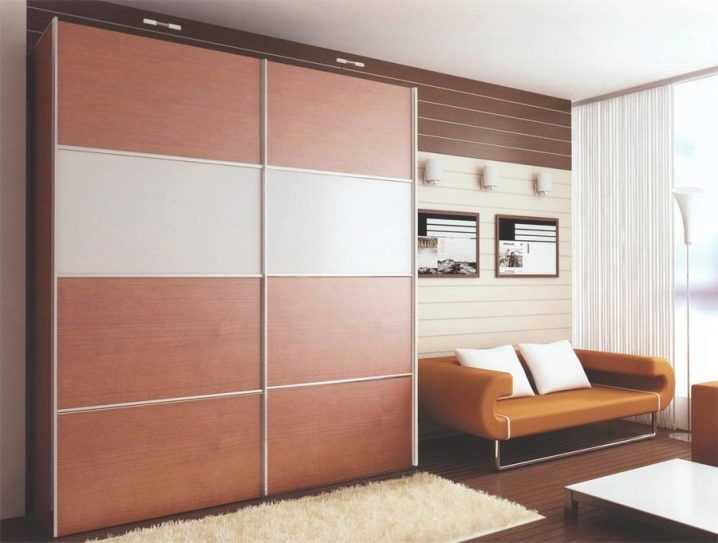

Чаще всего для украшения фасада шкафа применяют комбинацию двух или трёх расцветок ДСП, например, очень красиво смотрится комбинация «венге+дуб» или «венге+бук», то есть, сочетание тёмного и светлого цветов.

Если вы поклонник натуральных материалов и дизайн вашей квартиры выполнен в эко-стиле, то обратите внимание на вставки из бамбука, ротанга и дерева

Весьма современно и стильно смотрятся двери шкафа-купе, украшенные зеркалами, витражами и стеклянными вставками.

Для претенциозно старинных интерьеров подойдёт шкаф-купе в купеческом стиле, украшенный пилястрами и позолотой.

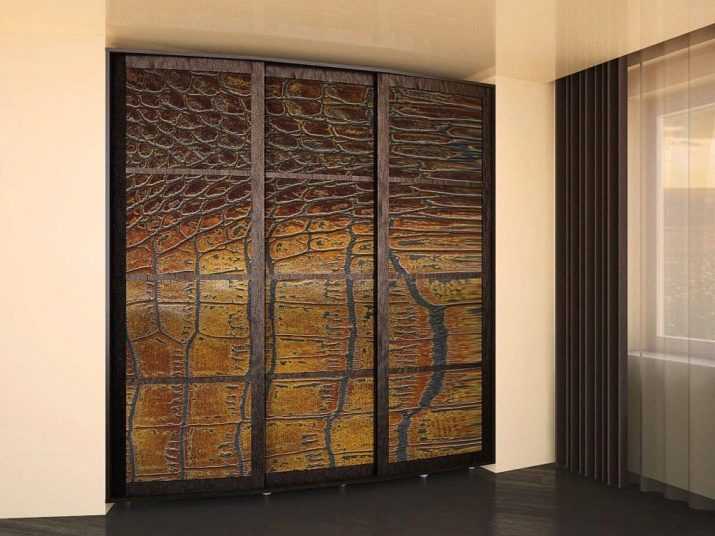

Если вы – обладатель мебельного гарнитура из кожи, возможно, вам придутся по душе кожаные вставки на дверях шкафа. Смотрится этот ансамбль очень дорого и изысканно.

Как вариант, можно обклеить двери самоклеящейся плёнкой с фотопечатью. Если подобрать подходящий принт, такой шкаф-купе ничем не уступит шкафу, выполненному на заказ профессионалами.

Post Views:
1 115

Виды отделки фасадов

Лицом встроенной и корпусной мебели являются мебельные фасады. Они способны совместить в себе декоративные свойства и функционал, так как такая мебель не имеет боковые стенки. В зависимости от типа фасада можно сказать про его основное предназначение. В корпусной мебели — это декоративный элемент, наружная часть мебели. Но в случае со встроенным изделием он нужен не только для красоты, но и для защиты.

Фасад – это лицо вашего шкафа.

Фасады должны не только привлекать внимание, но и защищать конструкцию от различных механических повреждений. Таким считается фасад, выполненный из МДФ

Он отличается прочностью и надежностью. Встречается с рисунком или украшенный камнями. Универсальность такого материала позволяет сочетаться с радиусными моделями.

Обычно фасад делают из МДФ.

зеркальный;
стеклянный;
пластиковый.

Современные модели предусматривают комбинированный вариант изделия. Например, дверки шкафов изготавливаются из любого материала: пластик, дерево, стекло. Такие варианты могут быть дополнены декором из камней, бисера и др.

Часто створки делают из дерева.

Довольно популярным считается использование фотоскиналей или фотопечати. Это оценят любители нестандартного подхода к мебельному декору.

И, конечно же, есть вариант для любителей экзотики. Бамбуковые фасады и изделия из специальной цветной пленки преобразят любой интерьер.

Основные параметры

Перечислим основные показатели, которые будут учитываться в процессе создания углового шкафа:

Ширина цоколя – этот показатель колеблется от 10 до 12см, при этом на его значение не влияет то, какой тип подставки будет использован – сплошная или ножки.
Высота шкафчика – обычно равняется 70см, если Вы не собираетесь оснащать шкафчик раковиной. В таком случае нужно сделать его немного ниже уровня всех остальных шкафов. Делается это для удобства при мытье посуды.
Высота столешницы – варьируется от 2 до 4см. Зависит от используемого материала, в первую очередь, от его структуры.
После всех измерений высота углового шкафа обычно составляет около 84-85см.
Самые часто встречающиеся параметры для тумбы – 90х90см. Разумеется, размеры в первую очередь зависят от параметров других частей гарнитура.

8 Дверные конструкции – пошаговое руководство по сборке

Будем считать, что материал для дверного полотна и остается сборка . Предлагаем описание работ, последовательности которых рекомендуем придерживаться:

1. Рассчитываем длину профилей и нарезаем их. Высота створок зависит от зазоров, необходимых для нормальной работы, они указываются в инструкции на элементы подвески.
2. Высверливаем отверстия для крепления вертикального профиля-ручки: наружное 10 мм, внутреннее 5,5 мм. Сверлим во внутренней и наружной стенке отверстия 5,5 мм, затем в наружной рассверливаем до 10 мм. Крепежные и регулировочные детали свободно проходят сквозь наружное отверстие и крепятся на внутреннем.
3. Устанавливаем профили на наполнитель: сначала горизонтальные, затем вертикальные. Случается, профиль находит туго, тогда применяем резиновую киянку, которой наносим аккуратные удары, но не прямо по профилю, а через кусок дерева.
4. Соединяем профили. В верхней части вкручиваем в профиль саморез, но не полностью, чтобы осталось место, устанавливаем ролик и закручиваем саморез. Снизу стягиваем профили, вставляем нижние ролики в горизонтальный профиль, регулировочный винт вкручиваем через отверстие вертикального профиля.
5. Устанавливаем верхнюю направляющую. Здесь нет никаких нюансов, единственное, что следует соблюдать – отсутствие зазоров с боковыми стенками.
6. Перед установкой нижнего рельса укладываем его снизу, установив стопоры, и навешиваем одну створку. Смещаем нижний рельс на 20 мм внутрь шкафа и прикручиваем.
7. Выставляем дверь по уровню вертикально, навешиваем другие двери, также добивась вертикальности. Проверяем свободный ход, при необходимости регулируем.

Угловой шкаф из гипсокартона

Перед изготовлением и сборкой шкафа из гипсокартона необходимо подготовить следующие материалы и инструменты:

листы гипсокартона нужного размера;
профили из металла (стойки и направляющие);
фурнитура;
мерная лента;
ножницы по металлу и гипсокартону;
уголки для фиксации выступов;
саморезы (для гипсокартона);
набор дюбелей;
строительный уровень;
шуруповерт;
шпаклевка;
шпатель;
наждачная бумага;
электролобзик (для раскройки листов);
дополнительные элементы;
перфоратор (для отверстий под шурупы);
декоративная штукатурка для финишной облицовки.

При наличии вышеперечисленных материалов и инструментов можно начинать процесс изготовления конструкции.

Монтаж каркаса

Пошаговая инструкция.

Шаг 1. Необходимо нанести разметку на стены. На этом этапе следует обозначить места установки конструкции к стене с помощью карандаша. Для большей надежности рекомендуется несколько раз перепроверить такие значения.

Нанесение разметки на стены

Шаг 2. Необходимо начать крапление металлических профилей (направляющих) к стене с помощью саморезов. На этом этапе особенно важна точность, поэтому не стоит спешить. Каждый элемент необходимо надежно зафиксировать, ведь на металлический каркас и будет осуществляться вся нагрузка. Шурупы вкручивают с шагом не более 100 миллиметров, благодаря чему вся конструкция будет устойчивой.

Каждый элемент необходимо зафиксировать

Шаг 3. Необходимо установить стоечные профили в направляющие. Для этого используют саморезы или евровинты. Поскольку это угловой шкаф профилям потребуется придать нужный изгиб, чтобы они без каких-либо препятствий вписывались в конструкцию. Для этого на балках делают насечку ножницами по металлу. Такие действия позволят быстро согнуть любой профиль.

Установка профилей

Шаг 4. Если планируется установка крупногабаритного шкафа, то конструкцию из профилей рекомендуется дополнительно усилить. Сделать это можно с помощью оставшихся профилей, из которых формируют перемычки.

Усиление конструкции

Шаг 5. Перед началом процесса обшивки конструкции листами гипсокартона необходимо закрепить уголки. Они изготавливаются из фрагментов оставшихся профилей, но при желании их можно приобрести в любом строительном магазине.

Закрепление уголков

Обшивка конструкции

Когда каркас будет полностью готов можно приступать к процессу обшивки. Сделать это довольно просто, если следовать инструкции.

Пошаговая инструкция.

Шаг 1. Необходимо зафиксировать гипсокартонный лист во внутренней части конструкции шкафа с помощью саморезов. После чего, следует полностью закрыть эту часть листами

Важно помнить, что шаг между саморезами должен быть больше 150 миллиметров. При этом углубляют их в лист на 1,5 миллиметра, чтобы снаружи не проглядывали крепежи

Подробнее о том, как сделать крепежи для полок своими руками, можно прочитать в нашей статье.

Фиксация листа

Шаг 2. Затем необходимо отделать гипсокартоном внешнюю сторону конструкции. Такие действия следует выполнять особенно аккуратно, чтобы не допустить ошибок.

Отделка внешней стороны конструкции

Внешняя отделка

Когда гипсокартонный каркас будет готов, следует начать его внешнюю отделку с помощью шпаклевки.

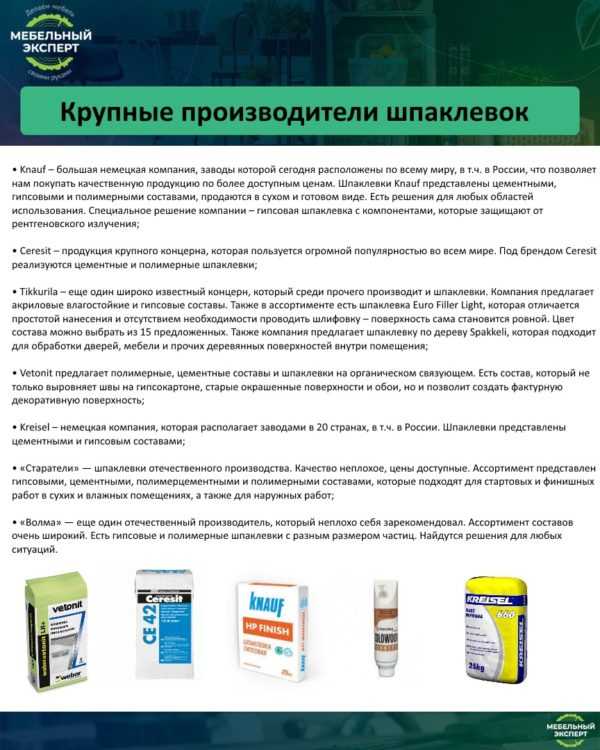

Крупные производители шпаклевок

Цены на различные виды шпатлевок

Шпатлевки

Пошаговая инструкция.

Шаг 1. Для начала необходимо нанести довольно плотный слой шпаклевки, чтобы скрыть швы гипсокартона и неровности. В таком виде конструкцию необходимо оставить на некоторое время, пока шпаклевка не затвердеет.
