Собираем мебель-трансформер своими руками по чертежам и схемам

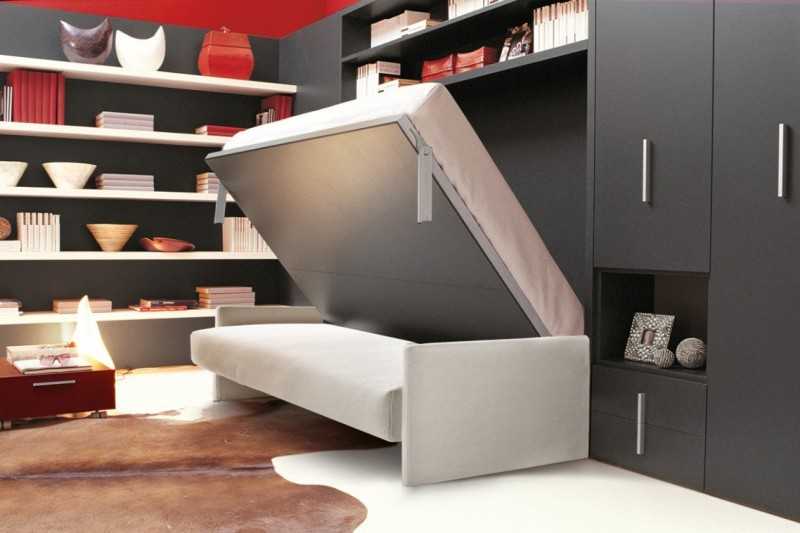

Шкаф, кровать, диван-трансформер 3 в 1

Что собой представляет данное изделие? Днем шкаф и диван, а ночью кровать. Конечно, такая сложная конструкция будет состоять из: шкафа, подъемного устройства, крепежа, рамной конструкции.

Если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом материалами, которые используют для ее изготовления, он может сам сделать ее своими руками.

  • четыре борта из досок — это рама;
  • штыри в раме нужно закрепить клеем;
  • для усиления, по всему периметру прямоугольника, который получился, необходимо прикрепить рейку;
  • основа кровати — это фанера или доски;
  • для шкафа также необходима рама, которая изготавливается идентично с предыдущей версией для кровати;
  • ножки классические — брусья;
  • подъемное устройство выбирайте согласно своим желаниям (пружинный механизм тоже неплохо работает на данных кроватях).

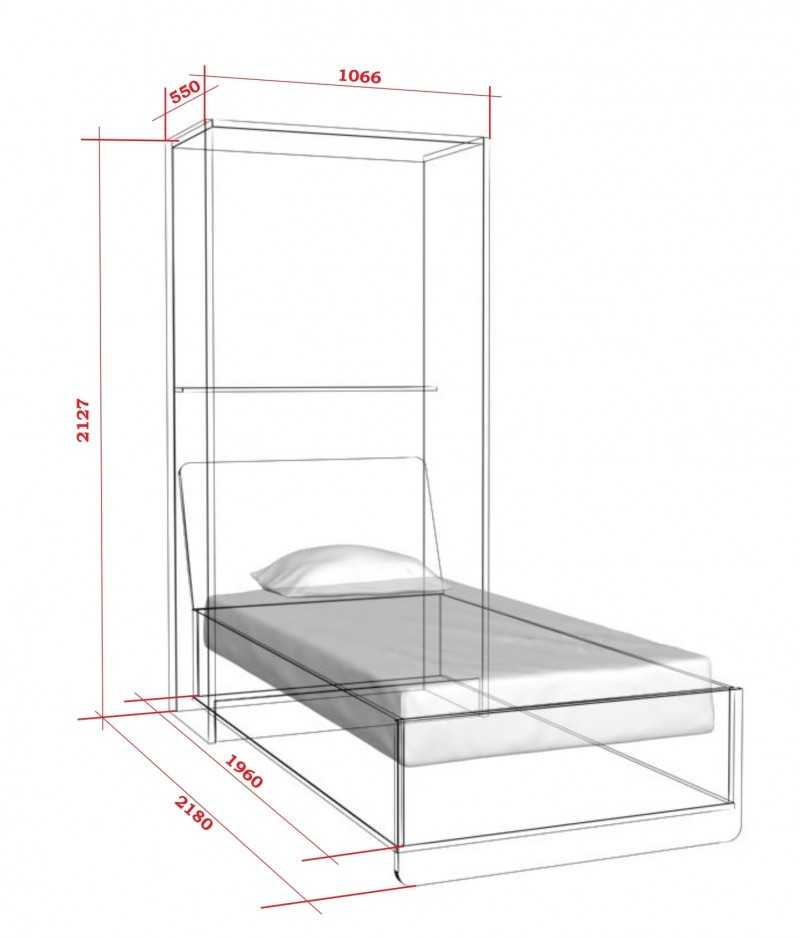

Чтобы сделать мебель-трансформер своими руками, нужен чертеж с точными замерами конструируемого изделия.

Поэтапное описание процесса изготовления шкафа-кровати своими руками

Этапы изготовления шкафа-кровати:

  1. Выбор будущего дизайна и составление примерного эскиза.
  2. Расчет объема необходимых материалов и приобретение их.
  3. Создание окончательного чертежа.
  4. Раскрой материала, организация мест крепления отдельных частей между собой.
  5. Сборка шкафа-кровати и проверка его работоспособности.
  6. Косметические работы по декорированию получившегося предмета интерьера.

Важно соблюдать последовательность этапов. Это позволит всегда иметь под рукой необходимые материалы и крепеж

В первую очередь необходимо сделать каркас шкафа-кровать.

Самый ответственный же этап — раскрой. Даже опытные мастера предпочитают проводить его на специализированных фабриках. Ведь как бы не казался прост и надежен ручной бытовой инструмент, ни один лобзик не способен обеспечить постоянно высокое качество раскроя, один раз в процессе работы дрогнула рука — и весь лист материала можно утилизировать.

Перед сборкой определитесь с инструментами, чертежами и комплектующими для сборки изделия.

Еще большую сноровку нужно иметь при работах по организации мест посадки крепежных элементов. При их некачественном выполнении можно совсем лишиться возможности сбора всей конструкции.

Прежде чем собирать шкаф кровать трансформер своими руками чертежи должны быть подготовлены заранее.

Как определиться с размером

Чтобы соорудить оптимальный вариант трансформер модификации кровати с функцией шкафа (или наоборот), важно на самом начальном этапе определиться с габаритами конструкции. Ведь именно от них зависит, насколько удобными будут пропорции и того, и другого варианта мебели

Преимущества сборной кровати:

  • расходы на новую кровать снижаются в несколько раз, минимум в 2-3. Магазинный сборный вариант все равно будет дороже;
  • дизайн конструкции – универсален, абсолютно удовлетворяет потребностям хозяев;
  • можно самостоятельно выбрать самые качественные материалы и не сомневаться в их надежности.

Необходимые материалы, инструменты, раскрой и проект кровати

Материалы:

  • лист фанеры или МДФ толщиной 12 мм (1 шт.);
  • доски 2.5x30x240 см (3 шт.);
  • доска 2.5x20x240 см (1 шт.);
  • доска 2.5x10x240 см (1 шт.);
  • доска 2.5x7.5x240 см (1 шт.);
  • доски 2.5x5x240 см (3 шт.);
  • декоративные планки толщиной 6 мм;
  • 50 мм саморезы;
  • 50 мм гвозди;
  • 30 мм гвозди;
  • 15 мм паркетные гвозди;
  • клей;
  • шпатлевка по дереву;
  • наждачная бумага;
  • петли (мощные дверные петли или специальные петли для откидных кроватей);
  • сверхмощная магнитная защелка, способная удержать кровать в поднятом положении и не дать ей опрокинуться;
  • петли с доводчиком для медленного опускания кровати в горизонтальное положение.

Инструменты:

  • рулетка;
  • угольник;
  • карандаш;
  • молоток (может быть заменен на пистолет для забивания паркетных гвоздей с добойником);
  • защитные очки;
  • Kreg Jig – приспособление для сверления отверстий для косого соединения впотай;
  • дрель;
  • циркулярная пила;
  • пистолет для забивания паркетных гвоздей;
  • эксцентриковая шлифовальная машинка.

Несколько замечаний общего характера:

Работайте на чистой ровной поверхности

Выполняйте надлежащие меры предосторожности, используйте средства индивидуальной защиты. С помощью угольника проверяйте после каждого шага, не отклоняются ли углы конструкции от 90 градусов

Используйте качественные недеформированные пиломатериалы. Прежде чем вкручивать саморезы, просверливайте направляющие отверстия и раззенковывайте их. Приступая к изготовлению своими руками откидной кровати, изучите чертежи, представленные здесь.

Список раскроя

Для «Ящика»

  • 2.5x30x199.4 см (2 шт.) – боковые стенки
  • 2.5x30x107.3 см (1 шт.) – дно
  • 2.5x10x107.3 см (2 шт.) – задние поперечины
  • 2.5x5x111.1 см (1 шт.) – передняя поперечина
  • 2.5x5x195.6 см (2 шт.) – отделка лицевой стороны ящика, вертикальные боковинки
  • 2.5x5x31.1 см (2 шт.) – отделка боковых стенок ящика, верхняя часть
  • 2.5x5x114.9 (1 шт.) – отделка лицевой стороны ящика, верхняя часть
  • 2.5x7.5x120.0 см (1 шт.) – задняя часть «потолка»
  • 2.5x30x120.0 см (1 шт.) – передняя часть «потолка»

Для «Кровати»

  • фанера толщиной 6 мм x102.9x191.1 см (1 шт.) – дно
  • 2.5x20x102.9 см (1 шт.) – задняя стенка
  • 2.5x20x139.7 см (1 шт.) – боковые стенки (разрезать доску по диагонали, как показано на плане, чтобы получить две детали)
  • Отделка лицевой стороны с использованием реек толщиной 6 мм по вашему желанию

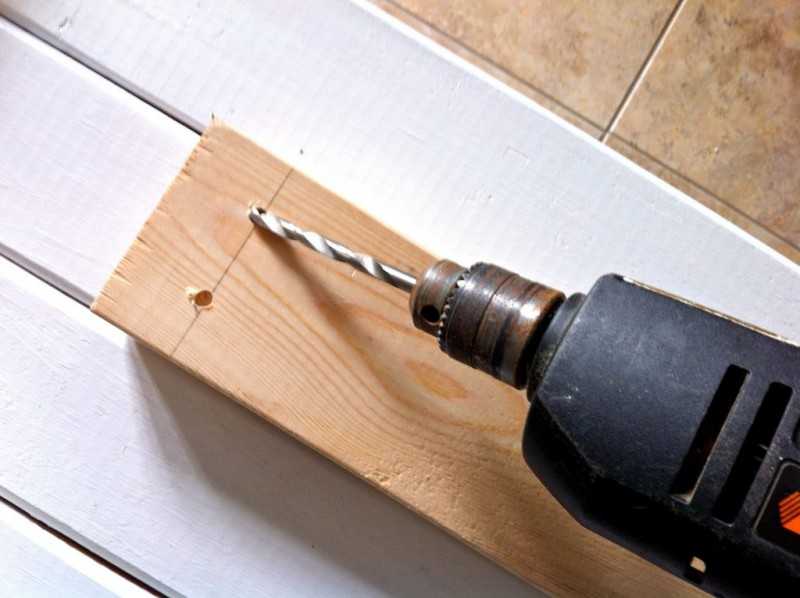

Подготовка материалов и раскрой

Перед началом процесса изготовления кровати необходимо иметь чертеж, следуя которому, можно изготовить шкаф-кровать с дополнительными полочками или без них. Подробная схема расположения деталей поможет создать качественную кровать как можно быстрее, которая будет правильно функционировать.

Такие схемы чаще всего предполагают изготовление кроватей размерами 1800*2000, 2120*1715, 2040*2200, 1731*2020. Таковыми изготавливают двуспальные кровати. Односпальные чаще всего предназначены для детских комнат, поэтому имеют меньшие размеры. Поскольку их монтаж производится самостоятельно, есть возможность создать чертеж размеров кровати в зависимости от наличия свободного места, возраста ребёнка и возможного использования этой кровати младшими детьми после подрастания старших. Чтобы создать кровать трансформер, чертежи должны быть максимально точными и четкими.

Чтобы изготовить шкаф кровать своими руками, потребуются такими инструменты:

  • Дрель;
  • Шуруповерт;
  • Электролобзик;
  • Пила;
  • Напильник;
  • Плоскогубцы;
  • Рулетка;
  • Уровень;
  • Отвертка;
  • Столярный карандаш;
  • Наждачная бумага с разными цифрами абразивности;
  • Мебельные шурупы;
  • Саморезы.

Это минимальный набор инструментов, в процессе работы могут потребоваться и другие.

Инструменты

Также необходимо иметь такие материалы:

  • Мебельные плиты или плиты ДСП;
  • Деревянные брусы;
  • Деревянные доски;
  • Петли для крепления;
  • Уголки;
  • Шарнирный механизм;
  • Материалы для декорирования;
  • Материалы для изготовления ножек.

Это также минимальный набор материалов. Раскрой производиться согласно чертежу. Делается это так:

  1. При помощи рулетки и карандаша все детали будущего шкафа изготавливаются в виде лекал согласно данных из чертежа;
  2. Для лекал можно использовать соединенные листы ватмана или обои;
  3. Каждый элемент нужно подписать;
  4. Обозначить места соединения и крепления механизма трансформации.

Материалы

Изготовление подъемной кровати

Кровать, которую возможно сложить, экономит огромное количество места в квартире.

С учетом измеренных данных составляется схема сборки кровати.

Как же изготовить данную конструкцию:

подготовка проекта (составление чертежей самому или подбор желаемых схем в интернете, покупка материалов и инструментов);
обязательно обратите внимание, чтобы было достаточное количество пластин (ламелей);
корпус кровати ставится на надежные деревянные брусья;
делается боковая разметка;
начинается монтаж монолитной структуры кровати;
поверх конструкции крепится лицевая панель (это днище — можно обшить ламинированным листом ДСП);
корпус кровати закрепляется к стенке;
подъемным механизмом соединяется корпус и сама кровать;
делаем ящики для одежды согласно чертежу.

Набор фурнитуры зависит от выбранной модели изделия. Надо продумать все заранее, составить список необходимых элементов для сборки мебели.

Монтаж и декорирование изделия

Когда все составные части раскроены, места распила ошкурены, а посадочные места под крепеж размечены, наступает время сбора. Собрать шкаф-кровать можно всего за несколько часов, если все предыдущие пункты выполнены качественно.

Монтаж шкафа не займет у вас много времени, если вы сделали все чертежи и правильно вырезали детали.

Первым делом собираем и крепим к стене и полу каркас шкафа. Затем переходим к сборке кровати. Крепим между собой элементы каркаса кровати, затем закрепляем дно. И только убедившись в надежности крепления этих частей, можно переходить к установке дополнительных полок или других выбранных элементов.

После сборки кровати-шкафа можно приступить к его декорации.

Последним этапом является установка и крепление к обеим частям механизма трансформации

Важно, чтобы при складывании крепеж не цеплялся за каркас мебели. Несколько раз проверяем механизм подъема на корректность работы и переходим к установке фасадных элементов

Выбирайте качественный матрас для кровати, который будет служить вам длительное время.

Кода и этот этап пройден, снова раскладываем нашу кровать и устанавливаем в ее каркас матрас. Следует помнить о необходимости удержания матраса на своем месте в горизонтальном положении — при сложенной кровати. Чаще всего для этого применяют обычные мебельные ремни, закрепляемые между собой пластмассовыми замками.

Матрас должен соответствовать размеру кровати.

Поэтапное описание процесса изготовления своими руками

После того, как распил готов и все детали закромлены, можно приступать к процессу засверловки и сборки. С лицевой стороны отверстия рассверливаются 7 мм сверлом с торца 5 мм. Для того чтобы отверстия совпадали, сначала разметьте их карандашом. Торцы необходимо рассверливать ровно посередине, при этом сверло должно заходить перпендикулярно.

Выполнить каждое действие вполне реально самому, даже при условии отсутствия соответствующего опыта.

Сборка каркаса и короба

Отдельно соберите каркас шкафа и короб матраса

Для правильной работы механизма важно наличие у шкафа диагонали. Проверить ее наличие достаточно просто, сначала замеряйте расстояние от одного верхнего угла к противоположному нижнему, затем повторите процедуру с другой стороны

Разница в диагоналях не должна быть больше 3 мм, если у вас получилось больше, поочередно надавите на углы каркаса, чтобы придать ему форму правильного прямоугольника.

Для удобства эксплуатации нужно подобрать матрас правильного размера: меньше основания на 150 мм по ширине и 400 мм по длине.

Монтаж механизма трансформации

Механизм трансформации крепится при помощи болтов и гаек к бортам кровати и стенам шкафа. К каждому механизму следует инструкция с точным расположением крепления, эту схему необходимо выдержать с максимально возможной точностью. При самостоятельной сборке лучше использовать наиболее простые механизмы на основе шарниров.

При креплении механизмов трансформации необходимо, чтобы короб и каркас находились на одном уровне. После того, как этап крепления будет закончен, необходимо проверить работу механизма. Он должен плавно открываться.

Чтобы короб, встроенный в каркас, без проблем опускался и поднимался, необходимо установить подъемный механизм.

Установка ножек и изголовья

Ножки для шкафов кроватей можно приобрести в готовом виде магазине мебельной фурнитуры, они соединяются с помощью планки, поворот которой заставляет их скрыться внутри короба. Кроме того, также в качестве ножек могут использоваться специально предназначенные для этого декоративные ручки находящиеся на фальшь панели.

Изголовье для кровати можно заказать в ателье, либо пошить самостоятельно, используя для этих целей поролон

Важно чтобы накидка на него была съемной, что позволит снять ее и легко постирать

Металлические изделия — самые удобные, особенно если они соединены друг с другом одной планкой.

Финальная отделка и декорирование

После того как вы убедились, что все работает, остается последний этап отделки дна кровати под имитацию шкафа. Вариантов здесь множество в первую очередь все зависит от ваших вкусов и фантазии.

В первую очередь, конечно же, следует учесть, что шкаф должен гармонично сочетаться с интерьером. Декоративный фасад не обязательно должен быть цельным. Кто-то разбивает его на несколько частей, крепя к каждой по ручке, тем самым создавая видимость шкафа с несколькими дверками.

Также можно с помощью двухстороннего мебельного скотча прикрепить зеркальную вставку или стекло с фотопечатью. Кроме того, большой фасад не обязательно пилить на несколько частей. Создать видимость нескольких дверей можно с помощью декоративной ленты.

Шкаф, встраиваемый в мебельную стенку, трудно будет принять за кровать, если оформить ее низ в точном соответствии с лицевой стороной других элементов гарнитура.

Шаг 7: Готовая откидная кровать

Мы специально не стали раскрывать детали установки ножек, так как обычно они идут в комплекте с откидным механизмом, или продаются отдельно также с достаточно понятной инструкцией.

Вуаля! Не так уж и плохо для бюджетного проекта и первой попытки сделать что-то подобное. Теперь пришло время внести тумбочки, светильники, матрас, одеяло, подушки, большой коврик. Прикрутить в конце концов две ручки на передней части корпуса, чтобы сделать его более похожим на шкаф, ну и для того чтобы было за что тянуть корпус кровати.

Пример использования и построения подобной откидной крвоати

Для владельцев малогабаритных квартир прекрасным выбором станет установка встраиваемой мебели трансформера, например, шкафа-кровати.

Такой вариант подойдет для гостиной, спальни, детской комнаты. Приобрести мебель в готовом виде можно в любом магазине, можно заказать ее индивидуальное изготовление или сделать своими руками.

Если остановить выбор на самостоятельном изготовлении, вы сэкономите собственные сбережения и сможете сделать мебель такого дизайна и размеров, которые гармонично впишутся в вашу небольшую квартиру.

Особенностью встроенной мебели трансформера является наличие специальных механизмов, с помощью которых, легким движением превращается в просторную кровать для комфортного отдыха и сна.

В собранном виде такая мебель выглядит как обычный шкаф – купе. А в разобранном – превращается в мягкую и теплую кровать. Прежде чем приступить к изготовлению данной мебели, стоит определиться с ее типом конструкции.

По типу расположения, шкаф-кровать может быть:

  • вертикальной
    . Такой вариант является самым распространенным. Изготовить складное изделие можно из разных материалов, любых размеров и дизайнов. Мебель гармонично впишется в гостиную, спальню, детскую комнату;
  • горизонтальной
    . Этот тип конструкции чаще всего выбирают для детей и подростков. Как правило, горизонтальные модели не отличаются особо большими размерами.

Шкаф кровать можно сделать в любом стилистическом направлении. Эта мебель гармонично вписывается в классические и современные интерьеры. Ее размеры варьируются от небольшой односпальной кровати и до большой двухъярусной модели.

Для сборки мебели трансформера потребуется подготовить основные компоненты
:

  • подъемный механизм;
  • сверхмощную магнитную застежку для предотвращения выпадения кровати;
  • раму кровати;
  • шкаф.

Подъемный механизм бывает:

Важно. При выборе пружинного механизма необходимо учитывать вес изделия

Какие материалы и инструменты понадобятся

В первую очередь вам потребуется специальный механизм трансформер. Купить его вы сможете либо в магазине мебельной фурнитуры, либо в интернете

Обратите внимание, что данные механизмы различаются между собой. В первую очередь они делятся по способу подъема кровати, т.е

процесс трансформации может осуществляться как в горизонтальном, так и вертикальном положении.

Важно приобрести качественный подъемный механизм. Кроме того, каждый трансформер имеет свою мощность, рассчитываемую исходя из размеров и веса кровати

Если вы возьмете трансформер меньшей мощности, то газлифт не сможет до конца поднимать кровать, и вскоре может выйти из строя, если большей, то для опускания кровати вам потребуется применять дополнительные усилия

Кроме того, каждый трансформер имеет свою мощность, рассчитываемую исходя из размеров и веса кровати. Если вы возьмете трансформер меньшей мощности, то газлифт не сможет до конца поднимать кровать, и вскоре может выйти из строя, если большей, то для опускания кровати вам потребуется применять дополнительные усилия.

Шкаф-кровать может быть самостоятельной единицей мебели, но чаще всего входит в целый мебельный гарнитур.

Далее, если вы хотите, чтобы у вас получилась откидная кровать, встроенная в шкаф своими руками, вам потребуется материал для корпуса шкафа, короба кровати, а также фальшпанели. В данном случае речь идет об использовании материалов МДФ или ЛДСП, толщиной минимум 16 мм.

Корпус самой кровати, особенно невидимые внутренние части, лучше сделать из ЛДСП, так как МДФ гораздо дороже.

Что касается всего остального, то здесь все зависит от личных вкусов и размера бюджета. ЛДСП продается в листах. В зависимости от производителя они могут быть площадью 4, 5, или 6 квадрат. МДФ выполняется на заказ и рассчитывается в квадратах.

В зависимости от пленки и наличия фрезеровки, его стоимость очень сильно варьируется.

Примерное соотношение с ЛДСП составляет разницу в стоимости при самом простом варианте МДФ — 4 к 1. То есть примерно один квадратный метр МДФ стоит как один лист ЛДСП. С другой стороны детали МДФ вы получите нужного размера и не требующие обработки, тогда как ЛДСП вам нужно будет напилить и закромить по торцам.

Также вам потребуется как минимум два листа ДВП.

Еще вам понадобятся комплектующие в виде евровинтов и саморезов. Евровинты нужно купить длинной 50мм, саморезы 16мм.

Все мебельные работы состоят из трех стадий:

  1. распил (включает себя кромку деталей);
  2. засверловка и сборка;
  3. соответственно на каждом из этих этапов требуется определенный инструмент.

С помощью евровинтов осуществляется сборка мебели.Важно, чтобы распил был выполнен профессионально, иначе детали будут иметь неправильную диагональ, что может отразиться на итоговой сборке. На этапе засверловки вам потребуется дрель, два сверла на 7 и 5 мм, рулетка, угольник, линейка либо шаблон

На этапе засверловки вам потребуется дрель, два сверла на 7 и 5 мм, рулетка, угольник, линейка либо шаблон.

На этапе сборки нужны будут перфоратор, а также шуруповерт крестовой и насадкой под евровинты.

Вряд ли придется приобретать все перечисленные инструменты, большая их часть найдется дома.
