Каркас кровати своими руками

Каркас из дерева своими руками. Пошаговая инструкция

Прежде чем браться за инструмент, первым делом следует определиться с размерами будущей кровати (далее будет рассматриваться вариант двуспальной кровати, потому как по её технологии не трудно будет сделать и любую другую). Самый распространенный размер двуспальной кровати – 200х160 см – для такого типа существует большой выбор матрасов. Но если место строго ограничено, то размер подбирается исходя из этих условий. Далее подбирается высота кровати. Учитываются не только предпочтения хозяев, но и необходимость в дальнейшем дооснащать изделие дополнительными, выдвижными элементами. Дизайн каркаса, как правило, стандартный, различие будет только в габаритах и цвете. Исходя из этих требований обязательно делается чертеж изделия, где будут соблюдены все размеры. Без него приступать к работе, не имея достаточно опыта, не желательно, потому как любая неправильно выполненная операция несет за собой последствия.

Подготовка к работе

Ранее говорилось, что дерево – более целесообразный и безопасный материал. Сухая, струганная доска приобретается в специальном магазине, при желании там же её могут и распилить на нужные размеры, что позволит сэкономить на доставке. Ножки кровати изготавливаются из бруса, боковины – из досок толщиной около 200 мм. В качестве реек лучше использовать специальные ламели, они хорошо пружинят, нетрудно устанавливаются и продаются в любом специализированном магазине.

Список материалов:

• Ножки кровати – брус 100*100*330 мм – 4шт.
• Доски каркаса
  • Задняя и передняя – 195*45*1690 мм – 2 шт.
  • Боковые – 195*45*2000 мм – 2 шт.
• Внутренние доски каркаса
  • Передняя и задняя – 95*45*1400 мм – 2 шт.
  • Боковые – 95*45*1800 мм – 2 шт.
• Срединная доска внутри каркаса – 95*45*1910 мм – 1 шт.
• Ламель – 820*63*8 мм – 24 шт.
• Латодержатели с возможностью крепления саморезами – под размер ламелей – 48 шт.
• Уголки – по размеру (примерно 50×50) – 12 шт.
• Саморезы:
  • Основные – 5×80 – примерно 150 шт.
  • Для фиксации уголков – 3,5×35 – примерно 50 шт.
  • Для фиксации латодержателей – 3,5×12 – примерно 100 шт.
• Шпаклевка

Все размеры указаны для конкретного проекта и могут варьироваться в зависимости от изменений конструкции.

Список инструментов

• Дрель и сверла
• Отвертки/шуруповерт
• Пила/электролобзик
• Угольник
• Резиновый шпатель
• Конечно рулетка и карандаш
• При необходимости струбцины

Сооружение каркаса и настила

Когда все уже решено, подобрано место, готов чертеж и материал выпилен в соответствии с необходимыми размерами, можно приступать к самой приятной части. Сборка каркаса выполняется всего в несколько этапов.

Если все сделать правильно, то на этом этапе основная часть работы должна быть уже закончена и можно смело приступать к самому приятному – наведению красоты.

Кровать 200х160 см своими руками. Краткий обзор технологии изготовления с текстовыми комментариями.

Watch this video on YouTube

Подготовка деталей кровати к сборке

Необходимые элементы можно заказать на любом предприятии, занимающемся продажей и распилом ДСП. Самостоятельно детали можно вырезать на фрезерном станке. На элементах из древесины, сделанных самостоятельно, не должно быть трещин и повреждений. Поверхности досок необходимо аккуратно остругать и отшлифовать.

Требуется выполнить разметку материалов для дальнейшей их распиловки. Линии наносятся карандашом. При наличии одинаковых деталей выполняется шаблон, по которому они и вырезаются. После распила необходимо обработать поверхности с помощью наждачной бумаги либо шлифовальной машинки.

Древесину необходимо тщательно обработать, закруглить углы и выполнить лаковое покрытие. Если в работе используются плиты ДСП, то на торцы крепят специальную мебельную кромку, придающую завершенный вид элементам. Кромку прикладывают к торцу и проглаживают по всей длине нагретым утюгом, затем материал прижимают сухой тряпкой. Выступающие излишки пластика срезают ножом, грани шлифуют наждачной бумагой.

Габариты

Стандартные габариты этого изделия, рассчитываются с учетом сведений о среднем весе и росте человека. Для спокойного сна, нужно чтобы размер постели был не меньше чем на 20 см больше вашего роста. Ширина – персонально для каждого человека, но по правилам требуется, чтобы согнутые ноги не свисали, и со спины до края должно еще быть 15 см минимум. Средний рост равняется 170 см, поэтому длина должна быть не меньше 190 см. Ширина может быть разной в зависимости от того, на сколько человек рассчитана кровать, и страны-производителя – стандарты в разных странах отличаются.

Разновидность	Параметры каркаса, мм
Односпальная	700х1860
700х1900
800х1900
900х2000
Полуторная	120х1900
120х2000
Двуспальная	140х1900
140х2000
160х1900
160х2000
180х1900
180х2000
Двухъярусная	700х1900х1500
800х1900х1620
900х1900х1620
80х2000х1700
Трехъярусная	700х1900х2400
800х1900х2400
900х1900х2400

Есть несколько видов больших «королевских» каркасов:

• Калифорнийские – 152х213 см;
• Олимпийские – 168х203 см;
• Восточные – кровати 200х200 см.

Иногда отдельным людям бывает сложно найти подходящую конструкцию из-за особенностей уникальной планировки спальни. Можно купить кровать, изготовленную по индивидуальному заказу с учетом особенностей помещения. Потратить денег на нее понадобится больше, но вы получите кровать, подходящую именно к вашей спальне и гармонично вписывающуюся в планировку.

Односпальная

Двуспальная

Полуторная

Двухъярусная

Оригинальная двуспальная кровать из массива дерева

Ниже приведен перечень для того чтобы сделать корпус такой кровати своими руками. Размеры каркаса рассчитаны под матрац  2000 х 1600 мм.

для каркаса:

13 метров  бруса квадратного сечения (80х80 мм):

• лежак – 5 отрезков по 2 метра;
• ножки – 4 отрезка по 0,25 м;
• изголовье – 2 отрезка по 1 метру.

для обрешетки:

12 м. бруса квадратного сечения (40х40 мм) для поддерживающих планок и около 50 метров погонных монтажной доски сечением 20х60 мм  (обрешетка).

Для спинки нужны две  обрезные доски сечением 25х160 мм либо 30х160 мм, длинной 1600 мм.

Если с вами рядом есть склад лесоматериалов, затраты на брус и доски составят не больше трех тысяч рублей. Также необходимо приобрести крепежные элементы.

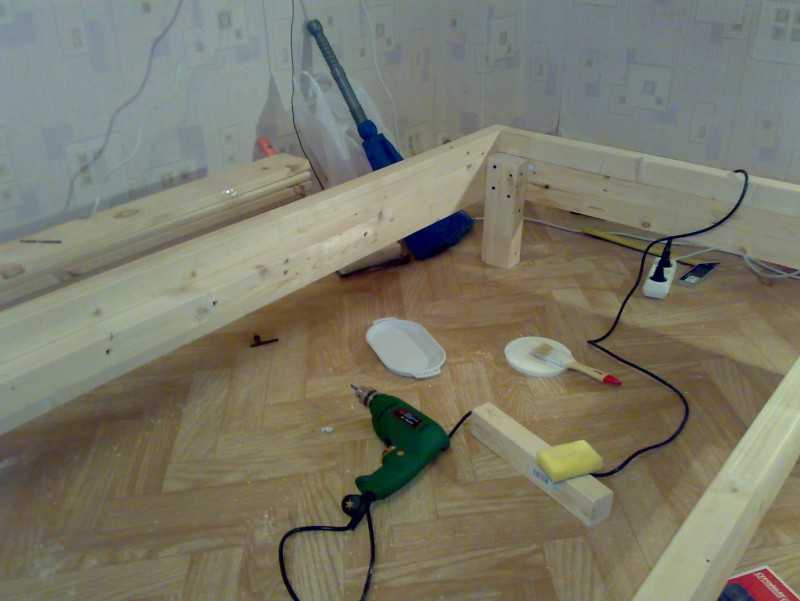

Сборку корпуса кровати необходимо начинать с каркаса, для этого стягиваем между собой, с помощью больших шурупов с потайной головкой под шестигранный ключ, брус 80х80. Сначала соединяем два (продольных) двухметровых отреза с задним (поперечным) отрезом длиной 144 см. По углам крепим задние ножки.

По центру поперечного заднего бруса крепим промежуточный продольный брус длиной 184 см. С противоположной стороны промежуточный брус крепится к переднему поперечному брусу, строго по центру последнего. Длина переднего поперечного бруса равна 128 см.

Такая разница в длине переднего и заднего поперечных брусьев обусловлена разницей в креплении передних и задних ножек.

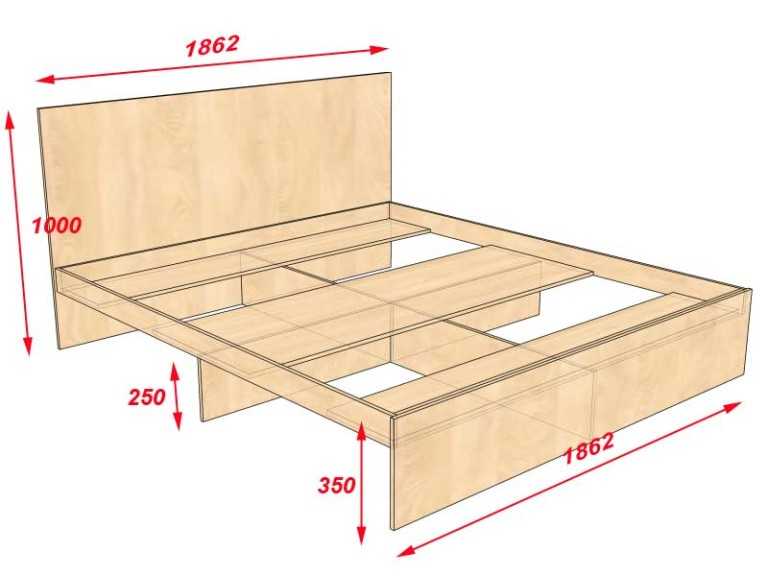

Чертеж кровати под матрац 160х200 см.

Если задние ножки крепились в углах, то передние ножки устанавливаются в промежутках между левым и правым продольными и передним поперечным брусом.

Крепление задних ножек.

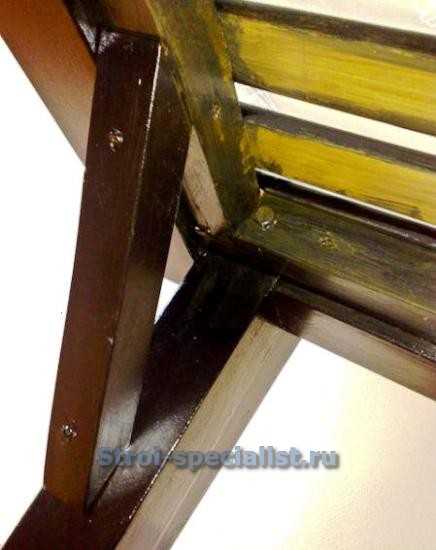

Крепление передних ножек.

Для надежности весь корпус усиливается металлическими накладками в местах соединения балок (плоскими и угловыми).

Когда каркас будет собран, с внутренней стороны, балки необходимо обшить брусом 40х40, который будет выступать основой для обрешетки.

Поддерживающий брус 40х40 мм необходимо крепить таким образом, чтобы оставался зазор в 20 мм, необходимый для обрешетки.

Основание двухспальной кровати из массива дерева

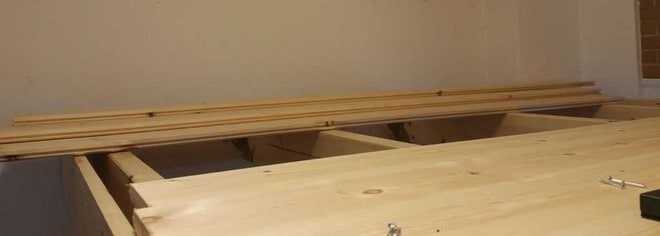

Используя монтажную доску, делаем обрешетку каркаса. Между досками делаем промежуток 2 см. На каждую половику кровати должно уйти около 23 досок длинной 68 см.

Теперь, когда корпус кровати почти готов, остается только сделать для нее изголовье. Для этого берем оставшийся брус 80х80 мм. Если вы делали все правильно, то должно было остаться 2 метра. Распиливаем брус пополам. Получившиеся стойки можно сразу прикручивать саморезами к передним ножкам кровати, но опираться на такое изголовье при желании прилечь на кровать полулежа, будет очень неудобно. Поэтому, необходимо чтобы корпус кровати и спинка находились друг к другу под тупым углом. Для этого на стойках, в месте крепления к ножкам  делаем спил под углом.

Но данного наклона недостаточно, поэтому еще раз опиливаем стойку, только теперь уже в другом направлении.

На готовые стойки крепим обрезную доску.

Усиливаем конструкцию кровати (у ножек) дополнительными распорками, производим обработку дерева и покраску.

Кровать готова, остается только установить ее в спальне и положить матрас.

В дополнение к описанию предлагаем вашему вниманию схему применения метизов при сборке конструкции.

Небольшие пояснения к данному чертежу:

Черными стрелками показаны желтые (желтопассивированные) саморезы по дереву типоразмера  5x80, фиксирующие бруски основания обрешетки — 40 шт. Красные стрелки указывают расположение метизов  для сборки каркаса (6х120) — 15 шт. Зелеными — болт по дереву (как дополнительный крепеж) — 4 шт. Под них необходима предварительная сверловка отверстий немного меньшего чем метиз диаметра. Так же на схеме показано расположение металлических  уголков и накладок. 8 уголков и 2 накладки — габариты исходя из размеров бруса. Это минимальный набор крепежных элементов. Так же необходимы крепежи для изголовья, укосин и на непредвиденные цели. Так что берите с запасом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Требования к мастеру

Для изготовления кровати необходимо выполнить несколько условий, и все они одинаково важны, отсутствие хотя бы одного из них становится причиной неудовлетворительного результата. Намного лучше в таком случае совсем не начинать работы. Каким критериям должен отвечать домашний мастер-мебельщик?

1. Иметь практический опыт выполнения столярных работ. Не надо себя тешить мыслью, что 2–3 прочитанные статьи сделают из вас мастера, никогда теория не может дать тех знаний и навыков, какие можно приобрести на практике. Вы должны принимать самостоятельные решения в сложных ситуациях, чувствовать инструмент, не бояться деревообрабатывающих станков и т. д.

2. Иметь инструменты и оборудование. Не надо думать, что качество ручной работы превосходит качество механической обработки. Вам никогда не удастся получить такие же ровные, чистые и гладкие поверхности, как после четырехстороннего фрезера, дисковой пилы или шлифмашинки. Минимальный перечень деревообрабатывающего оборудования у вас должен быть в обязательном порядке.

3. Иметь большое желание и свободное время. Даже опытные мастера иногда разочаровываются, но не стоит настраиваться только на минорный лад. Готовьтесь и к проблемам, не отступайте при их возникновении, а анализируйте причины появления и прилагайте все усилия для решения.

4. Иметь материальные средства. Они не настолько большие, но для хорошей кровати надо закупить пиломатериалы не ниже первого сорта, использовать только высококачественные краски и лаки.

Если у вас есть положительные ответы на эти вопросы, то можно приступать к изготовлению кровати.

Сборка и монтаж каркаса кровати

Смотря на нарисованную схему каркаса кровати, выполняемого своими руками, размечаем стройматериалы и по несколько раз сверяем со схемой, чтобы каркас не получился кривым. Замеры досок, брусьев и реек необходимо выполнять с краев. По нанесенным меткам выполняется распиливание материалов с помощью пилы. После того, как все распилено и подогнано до нужных размеров, места обрезов стройматериалов зачищается от заусениц наждачной бумагой или шлифовальной машиной. Для точного распила брусьев и досок можно использовать стусло, сделанное своими руками.

Поверхность досок для торцов и брусьев каркаса кровати необходимо сделать более гладкой, а ребра досок — более ровными с помощью электрорубанка. Далее их необходимо зачистить шлифовальной машиной от заусениц. Ровность ребер проверяем слесарным угольником.

Для придания поверхности хорошей гладкости необходимо обрабатывать ее наждачной бумагой разной зернистости, начиная с более крупной и заканчивая самой мелкой, постепенно уменьшая зернистость.

Из брусьев первого ряда на полу выкладывается прямоугольник. Каждый брус должен быть расположен по отношению к предыдущему и следующему брусьям под углом 90 градусов. Такой угол можно обеспечить, использую слесарный угольник. Брусья второго и третьего рядов соединяются с брусьями первого ряда с помощью столярного клея и затем прикручиваются шуруповертом к брусьям первого ряда с помощью саморезов с соблюдением правил перехлеста.

Внимание! Длина саморезов не должна превышать суммы толщин бруска и  боковой доски. Если саморез будет длиннее он пройдет насквозь и повредит лицевую сторону боковой доски

Полученное повреждение придется устранять.

Далее крепим продольные брусья по середине полученного прямоугольника из трех рядов брусьев. Выпиливаем два брусочка длинной 200-300 мм и прикручиваем их саморезами к второму ряду брусьев, то есть ниже уровня третьего верхнего ряда на 50мм. К этим брусочкам прикручиваем на саморезы продольный брус длиной 1930 мм. Далее снизу приклеиваем клеем и прикручиваем саморезами продольный брус длинной 2010 мм. Эти брусья составляют основу ребра жесткости каркаса кровати.

Внимание! Лишний выступающий клей нужно удалять.

Чтобы матрас был неподвижен, в каркасе делается небольшой паз (углубление) для просадки матраса на некоторую глубину. Для этого делаются бортики из брусков. Отмеряется от верхнего края с каждого бока расстояние в 50 мм и чертится прямая линия (необходимо выполнить минимум два замера для линии), по которой будут крепиться брусья.

С внутренней стороны каркаса прикручиваем на саморезы брусья длиной 1930 мм по середине размеченных линий. В оставшиеся проемы будут установлены ножки. Шляпки саморезов должны немножко утопать после прикручивания.

Далее берем рейки размерами 1530x120х20 мм и прикручиваем их саморезами к продольному и боковым брусьям с шагом от 10-40 мм.

Из остатков брусьев изготавливаем ножки. Каждая ножка делается в двух брусков. Длина ног для каркаса кровати должна быть подобрана в соответствии с ростом человека. Поскольку каркас кровати большой, то необходимо сделать пять ножек. Пятая центральная ножка крепится к продольным брусьям. Длина этой ножки должна быть меньше длины остальных ножек на несколько миллиметров.

Из доски размерами 1610x500x20 мм делается спинка кровати в изголовье. Эта доска также крепится на саморезы к ряду из трех брусьев. Чтобы сделать спику кровати интереснее можно выпилить на ней какие-нибудь рисунки, например, симметричные ряды квадратов.

В конце сборки необходимо отшлифовать все деатали каркаса, чтобы избавиться от заусениц.

Внимание! После сбора конструкции все отверстия обязательно необходимо зачистить наждачной бумагой и заделать шпатлевкой. После того как оштукатуренные места высохнут, необходимо слабыми усилиями зачистить наждачной бумагой эти места еще раз.

Практические советы

Мы дали описание средней по сложности и надежности технологии изготовления кровати из дерева. Несущие узлы можно соединять несколькими способами.

Таблица. Способы соединения несущих узлов

Вид крепления	Общая характеристика
Соединение шип-паз	Традиционный метод соединения отдельных деталей мебели. Самый сложный и самый прочный. Существует большое разнообразие таких соединений, отличаются они формой, количеством и местом расположения шипов.
Металлические уголки	Этот крепеж существенно ускоряет процесс сборки, и если есть хотя бы небольшой опыт столярных работ, то кровать можно собрать за один день.
Шканты	Как самостоятельные крепежи, шканты во время изготовления кровати применяются редко из-за недостаточной прочности. Но в качестве дополнительного крепежа зарекомендовали себя с хорошей стороны.

Решайте для себя, каким методом пользоваться, но всегда главным критерием выбора должна быть надежность конструкции. Помните, что у дерева постоянно изменяются линейные размеры из-за колебаний относительной влажности. При малейшем ослаблении несущих узлов кровать начинает скрипеть, никакая внешняя дизайнерская красота не может компенсировать такой недостаток.

Существующие варианты

Условно кровати подразделяются на отдельные каркасы (без реечного дна) и модели с полной конструкцией. Отдельный каркас 140х200 см обладает большим плюсом – можно использовать любое подходящее по габаритам основание – классическое плоское, ортопедическое и сделать упор на месте для матраса, а на его дизайне. В конструкции можно встроить ящики, подходящие для хранения или изготовить нестандартный каркас, с учетом особенностей человека (например, если он много весит или высокого роста), подобрать устраивающие вас материалы (использовать не ДСП, а массив дерева) или просто сберечь определенную сумму денег на этом приобретении.

Готовая кровать, которая включает как каркас для кровати 180х200 см и основание, может быть изготовлена практически из любого материала, они могут комбинироваться в конструкции. Обивка бывает мягкой, это придаст уют спальне, а корпус можно сделать из дерева, что улучшает экологичность конструкции. Плюс кроватей в полной комплектации в том, что в их конструкции уже предусмотрены все необходимые детали, и не нужно будет суетиться в поисках отдельного элемента. Кроме того, готовые модели нередко могут использовать и массивные люди, так как у них есть прочная полноценная рама из металла, подходящее основание и хорошо закрепленные ламели.

Полноценная модель

Без реечного дна

Какой каркас в каком случае лучше

На выбор материала и конструкции короба влияет дизайн помещения, требования к размерам кровати, комфорту и качеству.

Красивый и стильный вариант – каркас кровати из металла. Кованые изящные конструкции становятся ценным предметом интерьера. Изысканные модели необходимо дополнять в помещении деталями с похожим дизайном. Это могут быть кованые бра, торшеры, ночные столики и т. д. Для самостоятельного исполнения железной кровати доступен каркас из профильной трубы.

Классическим интерьерам подойдет конструкция из натуральной древесины. Ценные породы долговечны, выигрышно дополняют дизайн помещения и подойдут при выборе экологичных составов. Каркас можно сделать своими руками из дерева либо выбрать из фабричных изделий.

Бюджетный вариант – конструкция из древесно-стружечных плит (ДСП, МДФ и т. д.). Материал распространен из-за невысокой цены, но менее долговечен. Конструкции из древесных плит могут облицовываться шпоном.

Каркасы разделяют на 2 вида. Первый вариант имеет 2 опорных спинки и 2 боковых панели. В другом случае короб состоит из 4 царг и навесных спинок. Мебель, сконструированную по последнему типу, часто размещают на 4 ножках либо на подиуме (платформе).

Различают варианты конструкции без реечного дна либо полноценные модели со спинкой, изножьем, основанием, ножками кровати, ящиками для хранения.

Отдельный короб подойдет тем, кто намерен подобрать составляющие кровати самостоятельно – под проект. Можно дополнить короб классическим плоским либо ортопедическим основанием – с ламелями. В конструкцию при необходимости встраивают ящики под хранение. Отделку можно выполнить самостоятельно.

Полноценные конструкции подойдут при подборе готового варианта. Модели качественны, оптимальны для людей с большим весом, т. к. снабжаются металлической рамой в основании и надежно скрепленными ламелями.

Конструкции различаются числом ламелей, типом их крепежа, расстояниями между деталями. Наиболее долговечен вариант, в котором пластины расположены на расстоянии 10 см, система креплений – каучуковая. Оптимальная высота короба с ламелями – 20-30 см.

Каркас для кровати с подъемным механизмом конструируется с вместительным ящиком под хранение постельного белья. В качестве материала используется массив дерева либо древесно-стружечные плиты. При выборе каркаса необходимо учитывать габариты конструкции, которые влияют на прочность подъемного устройства.

Создание чертежа и деталировка

Кровать играет огромную роль в жизни каждого человека, поэтому к ее выбору стоит подходить со всей ответственностью. Комфортабельное спальное ложе выступит гарантией здорового сна, надежной поддержки позвоночника, хорошего самочувствия. Именно поэтому этот предмет мебели можно встретить в каждом доме.

Сегодня производители предлагают очень много разных по размеру, форме, материалу изготовления кроватей, иногда даже не сразу поймешь, какая из них актуальна, так как выбор слишком огромен. Поэтому для начала попытаемся разобраться в стандартных размерах кроватей для сна и отдыха. По размеру они могут быть:

• односпальная кровать из массива дерева своими руками (ширина 80-120 см, длина 190-220 см). Такая модель оптимальна для одного человека;
• полуторная кровать своими руками из дерева в спальню (ширина 120-160 см, длина 190-220 см). Подходит для одного человека, который любит спать свободно, или для отдыха малыша вместе с мамой;
• двуспальная кровать из дерева с матрасом (ширина 160-230 см, длина 200-220 см). Модели предназначаются для семейных пар, такие конструкции комфортабельны, практичны.

Было принято решение изготовить своими силами двуспальное ложе со спинкой? Основными деталями в работе будут:

• классическая кровать из бруса;
• чертежи, помогающие в подготовке, изготовлении конструктивных элементов изделия;
• план действий с разделением операций на этапы.

Начать работу по созданию кровати стоит с создания чертежа, на котором тщательным образом описывают все детали с точным указанием их размеров. Он также требуется для расчетов актуального количества материалов и фурнитуры, а также их стоимости. Ошибки на данном этапе работы могут привести к пагубным последствиям. В лучшем случае придется потратить больше времени на дополнительные операции, в худшем – придется закупать новый материал взамен испорченных деталей.

Если опыта в данных вопросах мало, можно воспользоваться готовыми схемами и чертежами. Для опытного мастера создать кровать на двоих человек нестандартной формы не составит труда. Для новичков в этом вопросе порекомендуем остановить свой выбор на простой прямоугольной форме.
