Офисное кресло: пошаговая инструкция сборки с фото и видео

Возможные трудности

Бывает, что во время разборки офисной мебели неудобно выкручивать короткий задний винт крепления. В этом случае отвертку рекомендуется заменить шуруповертом.

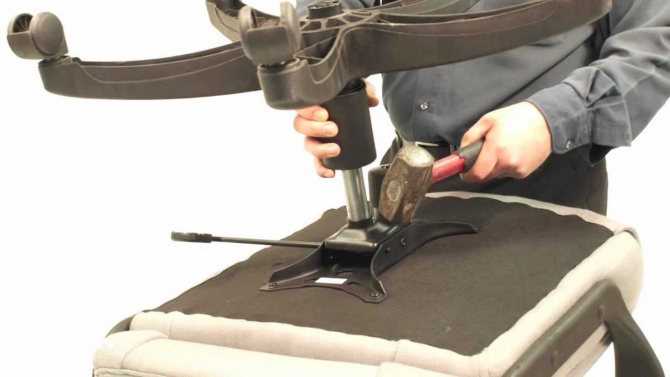

Если газлифт с большим трудом отходит от пиастры, решить проблему поможет применение бронзовой или деревянной выколотки. Следует помнить, что от сильных ударов может лопнуть пластиковая крестовина.

Случается, что при замене или ремонте роликов металлический стержень застревает в крестовине. Такое часто происходит, если офисную мебель ни разу не разбирали, поскольку с течением времени все крепления уплотняются. В этом случае устранить проблему поможет применение технической смазки.

Специалисты не рекомендуют ремонтировать изношенный пневматический патрон. Эта деталь подлежит только замене. Внутри устройства содержится сжатый воздух, закачанный в камеру под высоким давлением, его случайный выход может нанести человеку серьезную травму.

Механизм качания также редко подлежит ремонту. Обычно его сразу меняют, но главная трудность состоит в том, что найти эту запчасть очень сложно. В таком случае оптимальным решением может стать приобретение нового офисного кресла.

Перед тем как разобрать офисные кресла, эксперты сразу оценивают состояние крестовины. Неопытные пользователи часто меняют расшатанную базу. Однако она может прослужить еще несколько лет. Для того чтобы закрепить опору кресла в устойчивом положении, необходимо вставить в ее стержень металлический штырь и уплотнить соединения.

Устранить незначительные повреждения обивки также можно самостоятельно. Для этого необходимо воспользоваться мебельным степлером. Очистку от загрязнений следует выполнять перед демонтажем и ремонтом изделия. Также перед тем как разобрать компьютерные кресла, их обычно пылесосят.

Чтобы не тратить время на частый ремонт роликов, вместо них можно установить специальные заглушки – глайдеры. Однако с ними передвигать мебель по полу будет сложнее, чем с колесиками. Заглушки крепятся в гнезда по тому же принципу, что и ролики. Использование глайдеров позволяет уменьшить высоту кресла.

Для того чтобы избежать частых поломок, рекомендуется выбирать качественную мебель известных производителей с гарантийным сроком не менее полутора лет. Если неисправность серьезная, лучше не рисковать, выполняя разборку офисного кресла в домашних условиях, а прибегнуть к помощи квалифицированного специалиста.

Неудобства при разборке

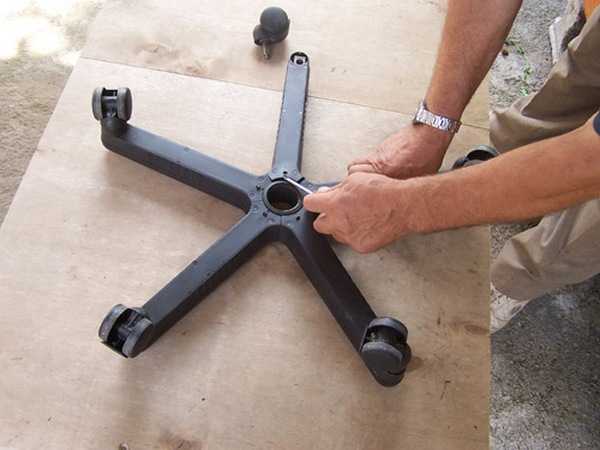

Состояние крестовины

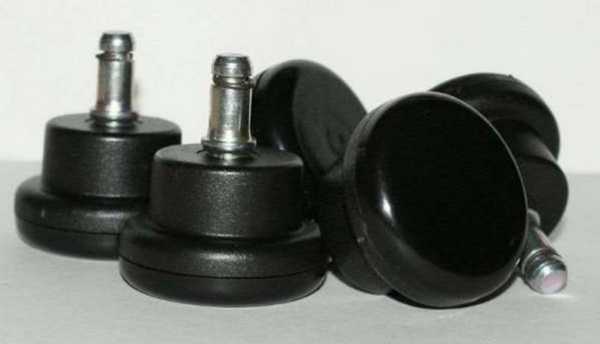

Глайдеры офисного кресла

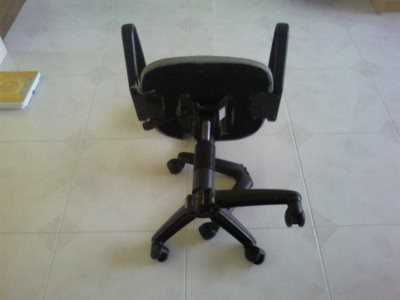

Самостоятельный монтаж

Начинается весь процесс с нижней подвижной части. Ни в коем случае нельзя начинать сборку с сиденья, т.к. потом будут осложнения в финальной комплектации. Также нельзя забывать, что сборка производится не на полу, а на поверхности (желательно использовать коробку, т.к. ее физические параметры идеально подходят под будущее кресло).

нужно найти крестовину. Обычно она имеет от 4 до 6 лопастей, но бывает и 8. Она переворачивается и укладывается на коробку. Поверхность должна быть мягкой, т.к. придется приложить силу, дабы ролик встал на свое место (давить нужно до щелчка). Если ролик не идет, то не нужно увеличивать напор, а скорее всего в конструкции есть паз, чтобы просто без щелчка погрузить. Таким образом, нужно установить все ролики — при набитой руке на каждый уходит не более 5-10 сек;
амортизатор имеет вид трубки и синтетическим обволакивающим материалом. Устанавливается амортизатор открытой трубкой вверх (в сторону сиденья). При установке возможен минимальный свободный ход (самоустранится во время эксплуатации), но лучше, чтобы его не было;
собирается стакан. Обычно в комплектации идут 3 сквозных цилиндра, которые по размеру вдеваются друг в друга. Как вариант, их можно по очереди надеть на амортизатор от меньшего к большему

Функция стаканов на 90% визуальная и на 10 % страховочная (если произойдет неожиданность, то будет шанс осторожно встать с кресла, не получив никаких травм).

На этом опорная часть считается изготовленной, и можно приступать к самому креслу. Визуально уже ясно, где будет точка опоры и чего ожидать в дальнейшем, поэтому порядок действий следующий:

сиденье переворачивается «лицевой» стороной на коробку, и в центре основания находится площадка под крепежную систему. Данная система обеспечит надежный переход от ножки кресла к сиденью (желательно приобретать металлическую основу, но это не всегда возможно, поэтому внимательнейшим образом надо смотреть за качеством пластмасса). Все крепления делаются при помощи винтиков, количество которых от 4 до 8 (при наложении плиты на сиденье отверстия совпадут идеально);
подлокотники будут служить для соединения сиденья со спинкой. Для их монтажа достаточно немного сдвинуть сиденье к краю рабочей поверхности и можно привинчивать (если сборка происходит на коробке, то даже двигать не придется, ибо размеры коробки специально делаются производителем для удобства сборки). Для фиксации каждого подлокотника предусматривается 2-3 винта;
вся получившаяся композиция сдвигается к краю коробки так, чтобы на поверхности осталось всего 2/3. К подлокотникам прикладывается изнутри спинка, и способом, описанным выше, фиксируется. На этом же этапе обязательно нужно проверить качество всех резьбовых соединений кресла, т.к. потом такой возможности уже не представится;
все видимые места болтовых соединений закрываются специальными заглушками, совпадающими по цвету с подлокотниками. Тут никаких инструментов не потребуется, но приложить силу придется (иногда до щелчка — нужно смотреть на заглушки).

После того как верхняя и нижняя части были собраны, их можно соединять воедино. Для этого просто амортизатор устанавливается в трубку (не стоит путать с рычагом, т.к. у некоторых моделей это возможно — если сильно давить на кнопку, то он продавится, но это будет повод для приобретения нового кресла).

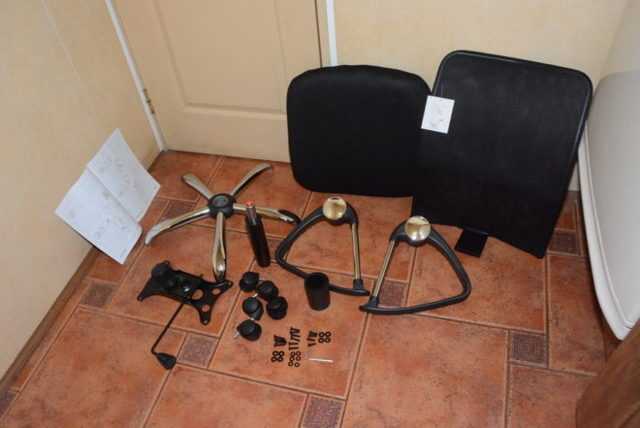

Внимание! Все комплектующие есть в наличии

Наш канал в Telegram https://telegram.me/chairspb

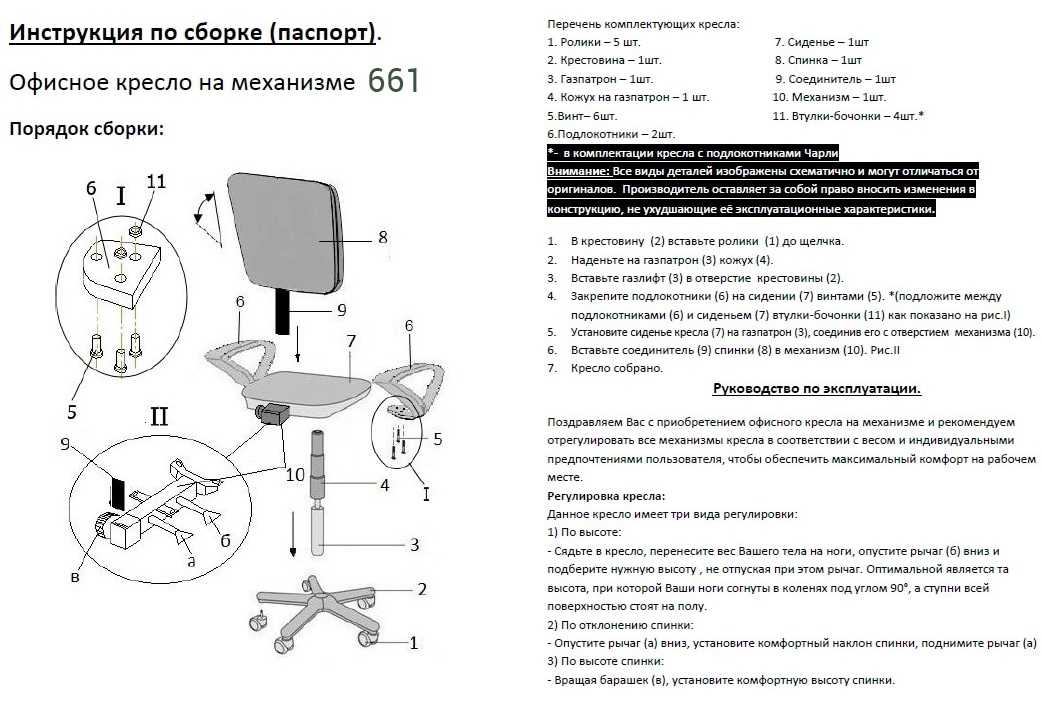

Пошаговая инструкция по сборке кресла

Сборка будет быстрой и приятной, если вы будете придерживаться предложенной нами последовательности

Установите ролики в гнезда

Вставляем с небольшим усилием колеса в отверстия на ножках кресла

Сначала установите ролики в крестовину – для этого вставьте их штоками в отверстия на нижней поверхности крестовины и надавите с усилием до щелчка. Можно воспользоваться резиновой киянкой, но при этом не рекомендуется сильно бить по пластиковым частям деталей.

После того, как вставили все колеса, ставим на пол и жмем, всем корпусом на ножки офисного кресла

Подготовьте сидение

Прикрепляем к нижней части сиденья пиастру с помощью болтов

Закрепите на задней части сиденья регулировочный механизм для спинки, а на нижней – пиастру.

ВАЖНО! При монтаже проследите, чтобы каждый винт были снабжен двумя типами шайб – плоской (она увеличивает площадь контакта внутренней поверхности головки) и стопорной – для предотвращения откручивания гайки. Производители предлагают различные варианты приспособлений регулирующих положение спинки и сиденья под особенности позвоночника сидящего человека

Самые распространенные:

Производители предлагают различные варианты приспособлений регулирующих положение спинки и сиденья под особенности позвоночника сидящего человека. Самые распространенные:

пиастра – может регулировать только вертикальное смещение сиденья и спинки относительно пола, применяется совместно с ПВМ;
Механизм пиастра для офисного кресла
ПВМ (пружинно-винтовой механизм) – надежен и неприхотлив, регулирует только угол наклона и расстояние спинки относительно сиденья, применяется вместе с пиастрой в недорогих моделях;
Пружинно-винтовой механизм качания кресла
Топ-ган – обеспечивает «качание» монолитного сиденья с углом от 95 до 130?, но при этом ноги могут оторваться от пола а кресло опрокинуться, выбирая такое изделие отдавайте предпочтение механизму на подшипниках со смещенной к краю осью наклона и фиксатором рабочего положения;

Механизм качания топ-ган для офисного кресла
синхронизирующий механизм – под действием тяжести веса человека автоматически меняет угол наклона сиденья одновременно с изменением положения сидения, самое дорогое решение для топовых менеджеров.
Синхронизирующий механизм для дорогого офисного кресла

Правильное расположение гнезда и регулировочного винта указано стрелкой

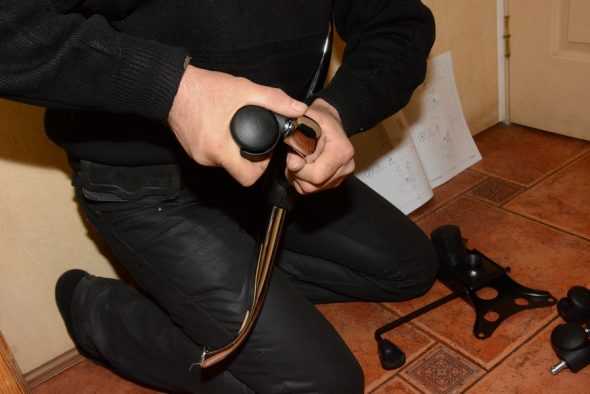

При установке обратите внимание, что гнездо для штока газ-лифта должно быть направлено вперед, а расположенный рядом регулировочный винт с пластиковой ручкой – назад. Вставьте кронштейны подлокотников в боковые гнезда и закрутите винтами

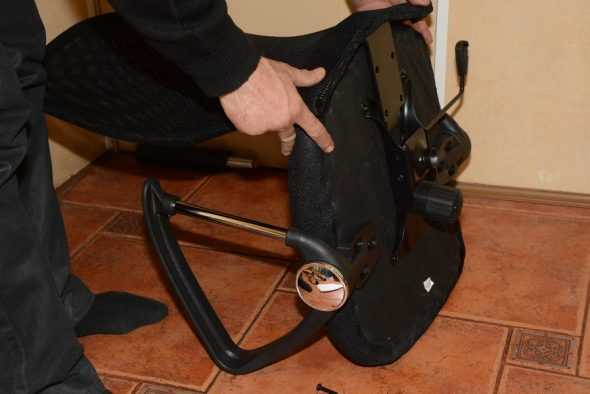

Устанавливаем подлокотники с двух сторон кресла

Наденьте спинку и прикрутите регулировочным винтом.

Устанавливаем и прикручиваем спинку кресла

Установите газ-лифт в крестовину

Кожух-чехол в собранном виде и газ-лифт – амортизатор для кресла

Снимите с концов газ-лифта защитные колпачки и вставьте его основанием в верхнее центральное отверстие крестовины. Соберите кожух – его часто выполняют из нескольких частей соединяющихся по принципу телескопической трубы и наденьте на газ-лифт. Вставьте его в центральное отверстие крестовины. Вы собрали несущую часть.

Собираем несущую часть – вставляем газ-лифт в крестовину

Устанавливаем кожух на место и получаем готовую нижнюю часть

Соедините обе части кресла

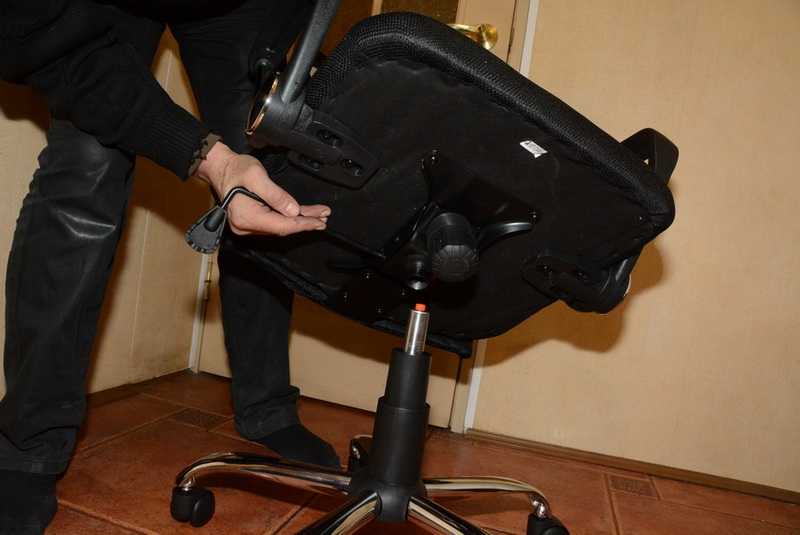

Аккуратно насаживаем сидение офисного кресла на амортизатор

Установите сиденье на шток газ-лифта и сильно надавите или сядьте на него – это необходимо, чтобы произошла прочная фиксация.

Прижимаем руками для того, чтобы произошла фиксация

Проведите контроль качества сборки

Садимся на удобное кресло и проверяем успешность сборки

Сидя на кресле надавите вниз на рычаг пиастры. Сиденье опустится. Потяните рычаг вверх. Если произошел возврат в исходное положение, то сборка прошла успешно.

Итак, вы собрали новое офисное кресло без помощи своего начальника, и теперь его никому не отдадите.

Черное офисное кресло в собранном виде

Подготовительный этап

Перед началом работ по сборке кресла в домашних условиях необходимо определиться с основными параметрами будущего изделия. Начать следует с внешнего вида. В соответствии со стилем помещения, где будет установлена мягкая мебель, подбирается подходящая модель.

Целесообразно изучить ассортимент готовой продукции в выставочных павильонах или посмотреть фото в каталогах. В первом случае можно наглядно увидеть и потрогать запланированную модель, но на поиски уйдет какое-то время. Во втором случае временные затраты будут минимальны, но конечный внешний вид может значительно отличаться от искомого.

Изучив ассортимент кресел и определившись с моделью, можно приступать к подготовительным работам. Для начала стоит обмерить место, где планируется поставить мебель, и просчитать размеры. Чтобы не допустить ошибки в подгонке деталей и ничего не забыть, составляются грамотные чертежи и схемы.

Общепринятая эргономичная высота сиденья приблизительно равна 45 см, его ширина и глубина варьируются от 40 до 45 см. Высота спинки от пола должна быть около 1 метра. Для удобства сидения делается уклон 3 см от края к спинке.

Чтобы изготовить чертеж кресла на листе миллиметровой или клетчатой бумаги, изначально вычерчивается полностью готовая модель, после чего отдельно изображаются:

спинка;
боковая деталь;
сиденье;
подлокотники.

При схематическом моделировании необходимо учитывать толщину материала, из которого будет изготавливаться кресло. Синтетические и натуральные ткани имеют различные параметры, что может повлиять на итоговый сбор деталей. После завершения чертежа целесообразно начертить шаблоны деталей на картоне и вырезать. Это даст возможность примерить размеры в натуральную величину и спроецировать на материале нужные элементы.

За комплектующими можно отправиться на строительный рынок или в специализированный магазин. Можно также заказать материалы с доставкой, но в этом случае не будет возможности наглядно оценить их внешний вид и качество.

Распространенные поломки

Как уже отмечалось выше, офисное кресло – это достаточно сложное устройство и любой из его конструктивных элементов может выйти из строя.

Повреждение крестовины

Проблемой данного элемента может быть разрушение в месте сочленения лучей. Тут важен материал, из которого сделана крестовина.

Как правило, база представляет собой полую конструкцию, внутрь которой можно вставить подходящую по размерам и сечению полипропиленовую трубу. Ее, в свою очередь, необходимо жестко закрепить к базе и поврежденному лучу.

Для того, чтобы демонтировать крестовину офисного кресла, нужно:

Снять ролики. Как правило, они не имеют жесткой фиксации и достаточно просто извлекаются из гнезд креплений. Для наглядности процесса рекомендуется посмотреть видеоролик:
Провести демонтаж пиастры. Крепление к сидению производится «на конус». Отсоединение от газового лифта осуществляется постукиванием по месту крепления. Правильный процесс разборки офисного кресла показан в видеоролике:
Снять стопорную клипсу, расположенную в углублении верхней части гидравлического лифта.
Выбить газлифт для ремонта или замены пятилучья.
Технология процесса и приспособление для демонтажа показаны в видеоролике:

Разрушение механизма качания

Если кресло не держит «горизонт», то проблема, скорее всего, в разрушении механизма качания.

Крепление к сиденью производится четырьмя винтами под фигурную отвертку. Демонтаж элемента производится следующим образом:

Отвинчиваются болты, которые крепят механизм качания от сидения
Выбивается газлифт из крепления устройства.

Данный элемент изготавливается из металла.

Следует учесть, что на большинство кресел родом из Поднебесной не подходят отечественные запасные части. Это касается, в первую очередь, механизмов качания (несоответствие по размерам).

Китайские механизмы: 200 х 200 мм.
Отечественные: 200 х 150 мм.

Чтобы не пересверливать отверстия при замене элемента, предлагаем использовать переходные пластины. Как это выглядит в сборе, можно увидеть на рисунке ниже.

Поломка пневмопатрона

Пневмопатрон кресла представляет собой двухкамерную конструкцию, заполненную воздухом. При нажатии на регулировочный рычаг клапан перекрывает переток воздуха между камерами.

Если при надавливании на клапан шток газового лифта не выдвигается, значит нарушена целостность поршня, уплотнителя и пр.

Процесс демонтажа описан выше. Для ясности процесса ознакомьтесь с видео о замене газпатрона на офисных креслах:

Достаточно частой причиной отказа газлифта является изгиб регулировочного рычага, который не позволяет нажимать на клапан патрона. В данном случае ремонт можно легко провести самостоятельно: необходимо выгнуть рычаг до исходного состояния.
