Как заменить сломанную деталь офисного кресла своими руками

Разновидности

Существующие модели различаются по разным параметрам. Далее рассмотрим их немного подробнее.

Материалы

Обширный выбор материалов позволяет разработать модели для любого типа интерьера.

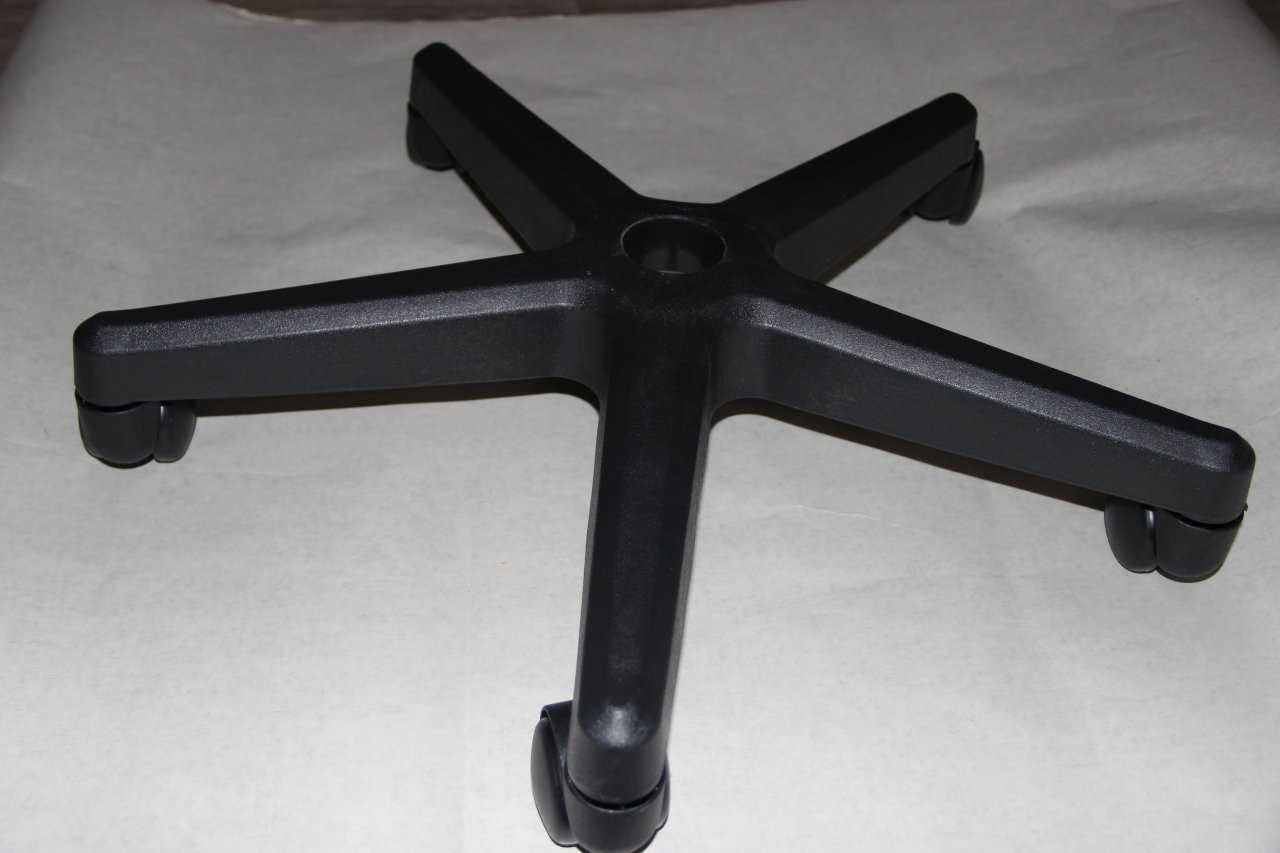

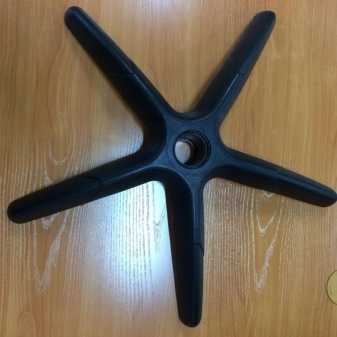

Дерево – очень популярный и стильный вариант, чаще всего используется для изготовления кресел под заказ для важных персон. Применяют только прочные породы дерева, а для середины используют металлическое сырье. Колеса крепятся на втулку с колпаком.

Размеры

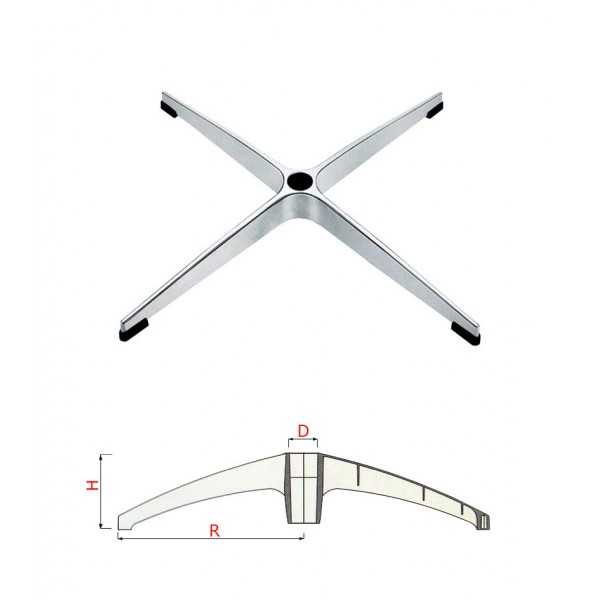

Для классификации крестовин по размерам используют три параметра. Диаметр крестовины. Отходящие от середины лучи могут иметь диаметр от 480 до 700 мм, поэтому было принято решение делить эти размеры по целевой аудитории покупателей.

Для детей и подростков. Для этой категории пользователей разработаны модели, которые рассчитаны на сравнительно меньшие нагрузки и имеют меньший размер. Диаметр крестовин для таких кресел составляет 480–580 мм.

Диаметр отверстия для газлифта. Существует 2 варианта.

• Отверстие 50 мм – наиболее популярный вид, большая часть газлифтов имеет данный диаметр трубы. Используется в бюджетных моделях, а потому позволяет проводить ремонтные работы значительно дешевле.
• Отверстие 38 мм – для моделей с массивными креслами (для руководителей) из сегмента премиум-класса.

. Диаметр отверстия для колес. Также есть 2 варианта размеров, которые следует учитывать, когда наступает время для ремонта крестовин.

• 11 мм – самое частое решение, встречается в большинстве крестовин, а потому нет проблем найти колеса для любого вида материала для пола.
• 10 мм – редко встречающееся отверстие, функционально никак не отличается от предыдущего варианта, используется в деревянных и дизайнерских крестовинах.

Конструкция

Усиления конструкции добиваются при помощи использования прочных материалов и укрепляющих деталей. Дополнительная проклейка, двойная сварка швов, прикрепление стальных уголков и элементов с резьбой позволяют креслу выдерживать большие нагрузки по сравнению с неукрепленными моделями. На нижней поверхности оснований из комбинаций материалов часто стоят заглушки, которые делают крестовину более крепкой.

Тонкости замены

Чтобы самостоятельно заменить крестовину на своем кресле, необходимо подготовить место работы. Всю поверхность стоит застелить газетами или клеенкой. Чтобы снять с кресла на колесах крестовину, вам понадобятся крестовая и плоская отвертки, молоток и руки.

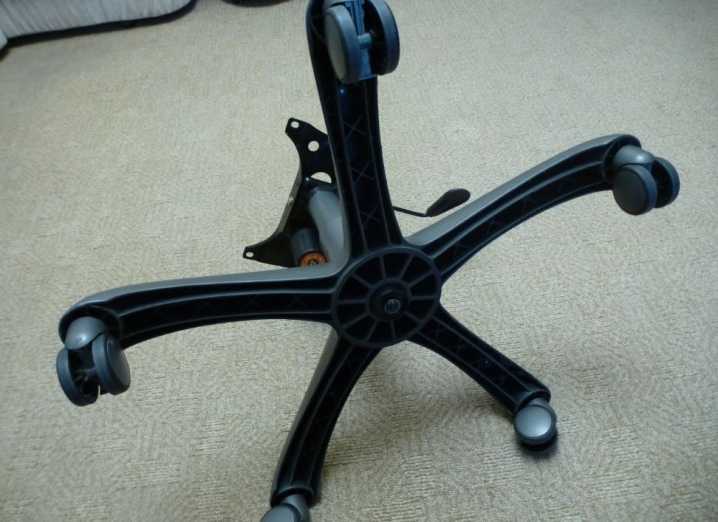

• Для лучшего доступа переверните кресло крестовиной кверху и установите его в устойчивое положение.
• Отделите сиденье кресла, открутив болты, которыми оно прикреплено к пиастре (деталь, которая соединяет дно кресла с газлифтом).

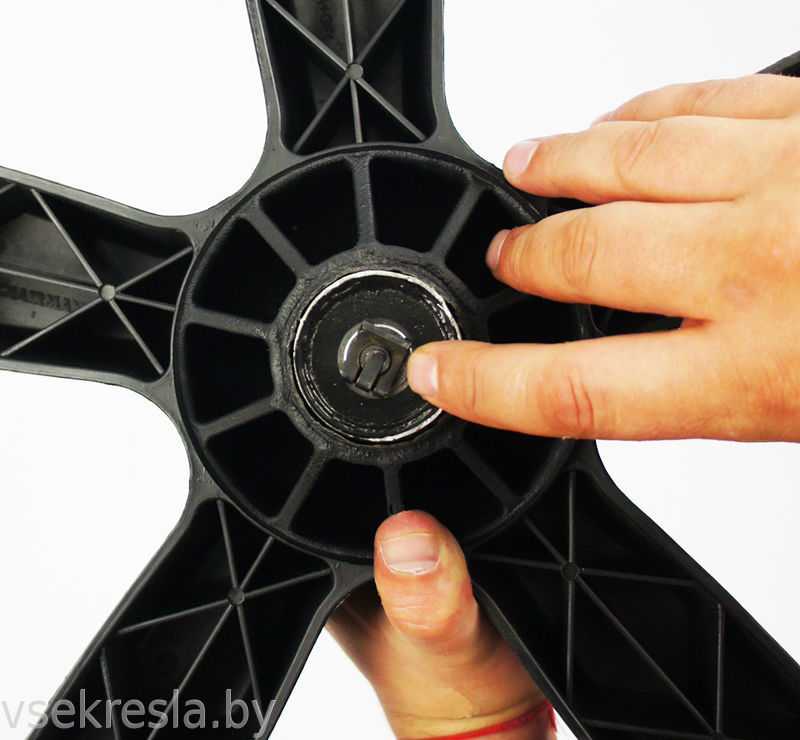

• Подцепите плоской отверткой заглушку, которая удерживает газлифт и не дает ему выскользнуть из отверстия крестовины (расположена прямо по центру). При наличии кожуха необходимо отогнуть пластиковые фиксаторы и отодвинуть его аккуратно вверх.
• Извлеките трубу из отверстия крестовины, для этого легко поколачивайте по ней, пока она не выйдет.
• Внутри газ-патрона находятся мелкие детали и смазка, которые могут выпасть при разборке. Смазка может замазать всю комнату, а мелкие детали потеряться – не стоит допускать этого.
• Вытащите колеса от старой крестовины, приложив немного усилий.
• Замените старую крестовину новой и в обратной последовательности соберите конструкцию обратно.

О том, как выбрать крестовину для кресел, смотрите в следующем видео.

Возможные проблемы и ошибки при ремонте

Прежде чем приступать к обратной сборке офисной мебели, необходимо проверить, соответствует ли выбранный газопатрон размерам крестовины. Если нет, то данную деталь нельзя устанавливать в кресло. Механизм регулировки положения сидений в таком случае работать не будет.

Если газопатрон в течение нескольких часов находился в прохладном помещении или на морозной улице, деталь перед началом ремонтных работ рекомендуется оставить в теплой комнате на сутки. Производить замену до того, как механизм прогреется, запрещено.

Как уже было отмечено, при разборке и сборке необходимо соблюдать осторожность и не прикладывать чрезмерные усилия. Несмотря на то, что газлифт плотно прилегает к основанию офисной мебели, данная деталь держится исключительно за счет силы трения

И каждый удар молотком постепенно сдвигает вниз всю конструкцию

При этом важно прикладывать равномерные усилия и бить по разным частям детали. Если удары молотка будут приходиться только на одну сторону, газопатрон застрянет в крестовине

Тогда придется менять всю нижнюю часть офисного кресла.

После сборки мебели рекомендуется проверить работоспособность механизмов. То есть необходимо провернуть сидение по кругу в обе стороны. А затем нужно сесть и нажать на рычаг, опуская и поднимая кресло.

Если после установки газлифта механизм не работает, это указывает на неправильно закрепленную пиастру или новую деталь. Также следует проверить состояние рычага, который активирует механизм качания.

Основная сложность данного ремонта заключается в том, что оценить работоспособность приобретенного газопатрона можно исключительно после установки. До этого нажимать на кнопку, расположенную сверху конструкции, нельзя. При обратной сборке рычаг механизма качания может зажать данный элемент. В этом случае газлифт не будет срабатывать. Но если после сборки все элементы конструкции офисного кресла функционируют исправно, но при этом сидение не опускается, необходимо вытащить новую деталь и отнести в магазин.

Во избежание преждевременной поломки газопатрона нужно соблюдать рекомендации производителя в части условий эксплуатации мебели. Срок использования офисных кресел существенно сокращается, если эти предметы постоянно подвергаются повышенной нагрузке. Такая мебель, в основном, выдерживает вес до 120 килограммов.

Необходимые инструменты

Чаще всего крестовина ломается в области сочленения лучей. Клеить, варить или паять деталь не имеет смысла, ведь на основание приходится основная часть нагрузки, и такой ремонт не спасет положение. Целесообразно сменить крестовину на новую деталь. Для этого понадобятся самые простые инструменты, которые есть в наличии у любого домашнего мастера:

• плоская отвертка;
• молоток (киянка);
• круговая выколотка (желательно);
• разводной ключ (для ремонта газ-лифта);
• ключи-шестигранники.

Если кресло эксплуатируется продолжительный период времени, то газ-лифт усаживается достаточно крепко. Облегчить процесс ремонта поможет специальная смазка для трудноснимаемых креплений. Если такой нет в наличии, рекомендуется использовать:

• уксусную эссенцию;
• керосин или ВД40;
• мыльный раствор.

Любым из указанных средств необходимо смазать соединение, подождать около 10 минут. Если крестовина пластиковая, а ремонт производится зимой, мебель можно вынести на улицу, чтобы охладилась. В итоге деталь сожмется, это должно помочь.

Керосин

Приготовление мыльного раствора

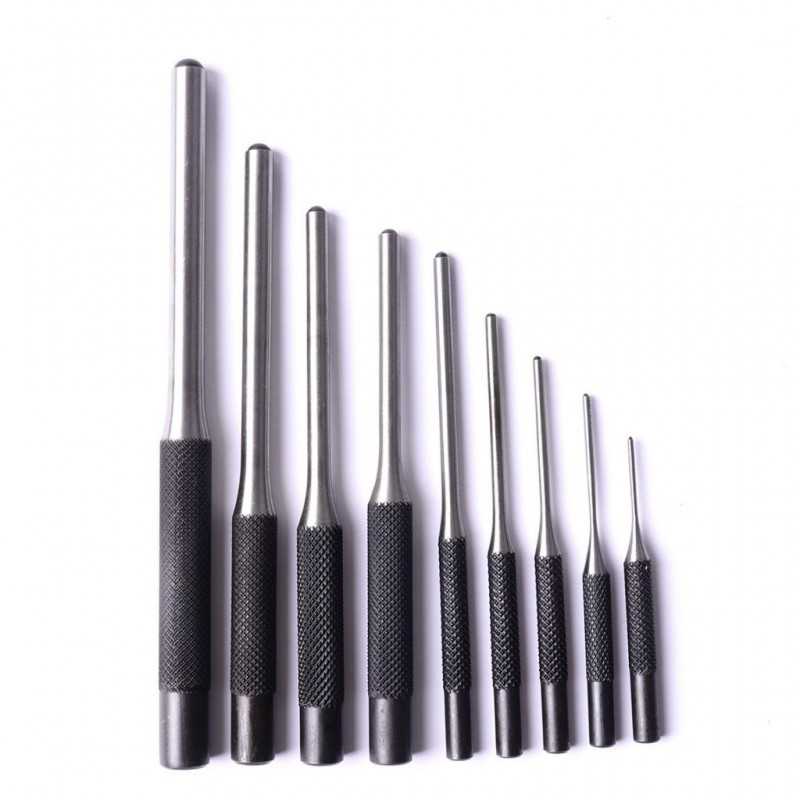

Круговая выколотка

Набор ключей

Уксусная эссенция

WD-40

Порядок действий

Компьютерный офисный стул – это сложное конструктивное изделие, где каждый узел несет большую нагрузку. Для тех, кто не знает, как снять и как заменить на кресле крестовину, представлен мастер-класс. Необходимо:

1. Перевернуть изделие вверх ногами. Установить его так, чтобы центр крестовины был легко доступен и хорошо просматривался со стороны мастера. Удобнее всего положить стул спинкой на пол или сидением на высокую табуретку.
2. Снять подвижные ролики. Они не крепятся специальными болтами, поэтому достаточно легко вынимаются простым усилием путем вертикального выталкивания вверх.
3. Места соединения деталей смазать подготовленной жидкостью, подождать 5-10 минут, пока она проникнет внутрь сложных узлов.
4. Снять пружинную защитную защелку и вынуть детали под клапаном. Запомнить последовательность установки колец, чтобы впоследствии собрать конструкцию максимально точно. Детали отложить в сторону.
5. Выбить газ-лифт простым точным ударом. Для этого используют выколотку с молотком.
6. Вынуть крестовину интенсивным движением. Для этого пятилучье тянут вверх с одновременным поворотом против часовой стрелки.

Из пластикового основания достать газ-лифт достаточно просто. Если крестовина металлическая, процесс будет более трудоемким и потребуется больше проникающей жидкости. Так происходит из-за того, что части кресла скрепляются друг с другом в процессе естественной коррозии и усадки.

Для завершения процесса ремонта компьютерного стула заменяют сломанные элементы на исправные и проводят сборку в обратном порядке. Необходимо:

1. Зафиксировать новую деталь в гнезде пиастры, закрепить пластиковый защитный кожух.
2. Надеть лучевую опору на стальной цилиндр, прицельным ударом резинового молотка зафиксировать конструкцию.
3. Собрать внешнюю шайбу и защелку в строго установленном порядке.
4. Установить подвижные колесики в место крепления.

Если даже опыт в ремонте минимален, при наличии всех необходимых инструментов процесс разборки, замены и сборки займет не более получаса. Работать необходимо аккуратно, особенно если крестовина выполнена из пластика. Если что-либо непонятно, стоит посмотреть видео о том, как с офисного кресла снять крестовину.

Встать на крестовину и, раскачивая сиденье, дергать его на себя, пока оно вместе с механизмом качания не слезет со штока

Перевернуть кресло вверх ногами и, придерживая крестовину, нанести удары молотком по периметру штока

Открутить механизм от сиденья, перевернуть конструкцию крестовиной кверху и сбить механизм со штока молотком

Периметр газлифта, ударяя по которому можно освободить крестовину

Как снять и заменить своими руками

Самостоятельно заменить газлифт достаточно сложно. При этом не стоит сразу приступать к ремонту данной детали, если возникли проблемы с офисным креслом. О выходе из строя механизма регулирования положения кресла свидетельствуют следующие явления:

• сидение не держится в заданном положении;
• после нажатия на рычаг кресло не поднимается и не опускается;
• кресло опускается сразу после того, как садится человек;
• нарушена вертикаль (сидение отклонилось в одну сторону);
• сидение болтается из стороны в сторону.

Порядок ремонта и замены газлифта зависит от типа офисного кресла. При этом, вне зависимости от конструктивных особенностей, процедуру можно провести, используя крестообразную отвертку и прорезиненный молоток. Крайне не рекомендуется самостоятельно ремонтировать газлифт. Этот механизм содержит опасный для здоровья газ. И, в случае повреждения конструкции, последний, попав в организм человека, вызовет острое отравление. Поэтому данную деталь в случае поломки заменяют на новую.

При покупке газопатрона необходимо ориентироваться на габариты того, что установлен в офисном кресле. Некоторые детали этого типа выпускаются с завышенным конусом.

Пластиковые модели

Чтобы починить офисную мебель, потребуется разобрать сидение. Но перед началом работ рекомендуется обработать болты WD-40. Благодаря смазке крепежные элементы станет легче выкрутить. Процесс разборки выглядит следующим образом:

Сидение откручивается от основы (пиастры, механизма раскачивания и так далее).
Снимается пластиковый кожух, который закрывает пиастру.
Откручиваются 4 болта, и снимается сидение.
Ударами молотка в место крепления пиастры отсоединяются от сидения
На этом этапе важно следить за тем, чтобы механизм качания не согнулся.

Последний этап работы необходимо проводить с предельной осторожностью, стараясь не повредить детали офисной мебели
Постукивать молотком рекомендуется с разных сторон. Облегчить этот процесс способна металлическая выколотка, посредством которой рассоединяются крестовина и подъемник

Последний этап работы необходимо проводить с предельной осторожностью, стараясь не повредить детали офисной мебели. Постукивать молотком рекомендуется с разных сторон

Облегчить этот процесс способна металлическая выколотка, посредством которой рассоединяются крестовина и подъемник.

По окончании описанного процесса нужно выбить газопатрон. Для этого крестовину следует закрепить на ровном основании либо воспользоваться помощью еще одного человека. Газлифт выбивается точечными ударами по металлической выколотке, установленной в центре данной детали

На данном этапе также потребуется соблюдать осторожность, так как молотком можно разбить пластиковые детали офисной мебели

Металлическое основание

Чтобы отремонтировать офисную мебель с металлическим основанием, необходимо следовать приведенному выше алгоритму. Но в данном случае нужно учитывать, что при изготовлении кресла ряд производителей использует хрупкий материал. Поэтому удары молотком должны быть слабыми. Иначе придется, помимо газопатрона, менять и крестовину.

В случае если удары молотком не привели к нужному результату, основание детали нужно зажать и провернуть несколько раз в стороны, раскачивая механизм.

Признаки, указывающие на необходимость реставрации

В рассматриваемые кресла включены механическая и гидравлическая системы регулировки. Если в момент усаживания сидение опускается, вполне вероятно, что газ-патрон оказался пустым. Это создает неудобства, снижает продуктивность деятельности работника. Если в кресле неудобно сидеть, выполнение любых действий за компьютером будут тормозиться. Кроме того, могут возникнуть проблемы с осанкой, может начать болеть спина, вплоть до развития сколиоза. Поэтому, необходимо, чтобы сидячее место всегда оставалось в порядке.

Прежде чем принять решение о замене газлифта, необходимо проверить компьютерное кресло на его работоспособность. Нужно на него сесть и попробовать поменять высоту сидения: поднять и затем опустить. Если не произошло никаких изменений, можно смело отправляться в магазин за новым устройством. Там вы подберете нужные детали с необходимыми размерами и газ-патрон. Типы запчастей, подходящих под ваше кресло, помогут выбрать опытные специалисты-консультанты, хорошо разбирающиеся в любых моделях кресла газлифта. Своими силами сам газ-патрон не стоит ремонтировать. Это угрожает здоровью и может даже лишить вас жизни. Будет лучшим вариантом купить новую деталь. Ее стоимость не так уж велика. Если ваши руки мастеровиты, вы вполне сумеете самостоятельно заменить вышедший из строя газлифт на новое изделие. То, что потребуется для починки кресла, можно купить в магазине, где торгуют данным товаром. Конечно, домашний ремонт сэкономит ваши финансы. Но, если имеются сомнения, лучше прибегнуть к помощи специалистов. И здесь нет необходимости доставлять сидение в мастерскую, так как их большинство оказывает подобные услуги на дому. В кресле газлифт деталей не много, поэтому, его восстановление не будет особенно трудным. И если вы, все-таки решили производить замену самолично, вам потребуются материалы и инструменты. Материалы: кресло, газлифт с подходящими к стулу размерами, аэрозольное смазывающее средство WD40 и смазывающее средство для подшипников. Инструменты для работы: отвертки плоская и фигурная, тиски, рулетка, резиновый молоточек, металлическая выколотка и трубный ключ.

Замена газового лифта

Если не сжимается газпатрон, а устройство требуется при использовании кресла, то есть фиксация устройства в одном положении недопустима, значит требуется полная замена механизма.

Для замены необходимо:

• подготовить определенный набор инструментов и дополнительных материалов;
• ознакомиться со схемой выполнения работы.

Подготовка к замене газлифта

Чтобы заменить механизм качания газлифт, потребуется подготовить:

• новый подъемник для кресла. Приобрести фурнитуру можно в специализированном магазине. При выборе газового лифта следует учитывать размеры оборудования и показатель максимальной нагрузки. Если самостоятельно определить параметры не получается, то можно воспользоваться помощью продавцов-консультантов;
• отвертка крестовая для сборки и разборки мебели;
• молоток. В целях обеспечения безопасности целесообразнее использовать молоток, изготовленный из резины. Такой инструмент при работе не повредит оборудование;
• кольцевая выколотка;

Выколотка – инструмент для вытаскивания (т. наз. «выколачивания») деталей из отверстий

• тиски. Заменить газовый подъемник можно и без тисков, но использование слесарного инструмента позволит упростить работу;
• жидкость WD–40.

Последовательность выполнения работ по замене

Как снять с кресла старый газлифт и установить новый подъемник?  Работа выполняется в следующей последовательности:

1. обработка всех мест соединений элементов стула жидкостью WD–40. Это облегчит процесс разборки;

Смазка агрегатов для облегчения разборки

В соответствии с рекомендациями специалистов нанесение WD следует осуществлять накануне выполнения остальных работ по замене. 12 – 15 часов должно хватить, чтобы смазка проникла во все соединения. Помимо облегчения разборки указанное время требуется на получение нормальной температуры газлифта при смене в холодное время года.

1. отсоединение сиденья.

Как разобрать кресло? При помощи крестовой отвертки соответствующего размера ослабляются болты, фиксирующие сиденье к пиастре.

Далее кресло переворачивается и движениями качения снимается сиденье и декоративный кожух с подъемника. Работу также можно выполнить, если упереться ногами в крестовину и движениями качения вынуть кресло;

Отсоединение сиденья от крестовины и газлифта

1. отсоединение подъемника от пиастра и крестовины.

Работа выполняется путем выбивания газлифта молотком с резиновым наконечником. Для облегчения процесса разборки крестовины и подъемника можно также использовать металлическую выколотку.

Перед выбиванием производится снятие стопорного кольца – чеки, расположенной с обратной стороны крестовины в месте присоединения газпатрона;

Снятие газового патрона с пиастры

Работу требуется проводить предельно аккуратно, чтобы не повредить соединительные элементы. Постукивания молотком производятся в разных местах для планомерного выхода газового лифта.

1. установка нового газпатрона. Для этого на первой стадии необходимо вставить устройство в крестовину (до щелчка, обозначающего фиксацию элемента), приложив некоторое усилие, надеть защитно-декоративный кожух и соединить полусобранную конструкцию с пиастрой;
2. сборка компьютерного кресла в обратной последовательности.

Окончательная сборка

Подробнее о самостоятельном процессе замене газового лифта на компьютерном кресле можно ознакомиться, посмотрев видео.

Замена газового подъемника кресла не является сложным процессом, поэтому выполнить работу самостоятельно сможет даже начинающий мастер. При наличии всех инструментов, нового подъемника и предварительной обработки работа производится в течение 15 – 20 минут.
