Подпятник у мебели - что это такое и как установить

Назначение

Основная задача описываемых опор состоит в придании устойчивости и изменении высоты мебельных модулей. Традиционно такая фурнитура жестко крепилась к корпусу изделий и представляла с ней единый конструкционный элемент. Сегодня это отдельные детали, имеющие расширенный ряд возможностей и способные использоваться в связке с разными предметами. Одинаковые изделия вполне успешно устанавливают на мягкую или корпусную мебель. Такая универсальность позволяет выпускать опоры отдельно от других деталей вместе с различными видами фурнитуры.

Помимо основной функции опоры способны решать смежные задачи:

компенсировать неровности пола и выравнивать положение мебели;
изменять высоту предметов в пределах нескольких сантиметров;
ограничивать открывание дверей (для этого используются специальные ограничители — стопор мебельный);
создавать декоративный эффект.

Что это такое и как устроено

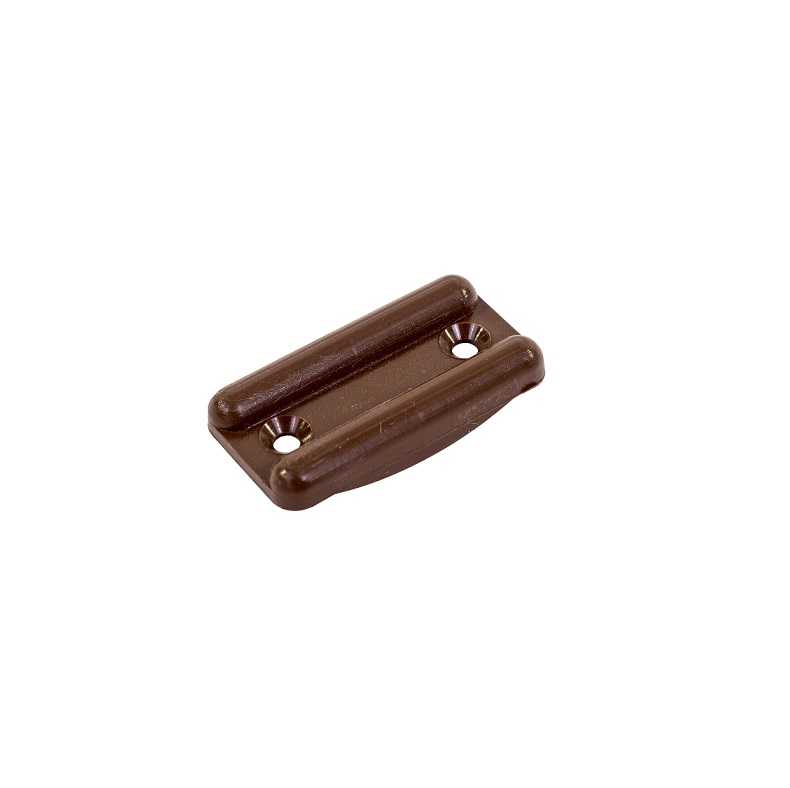

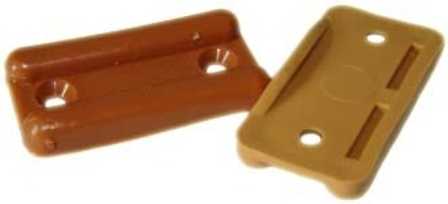

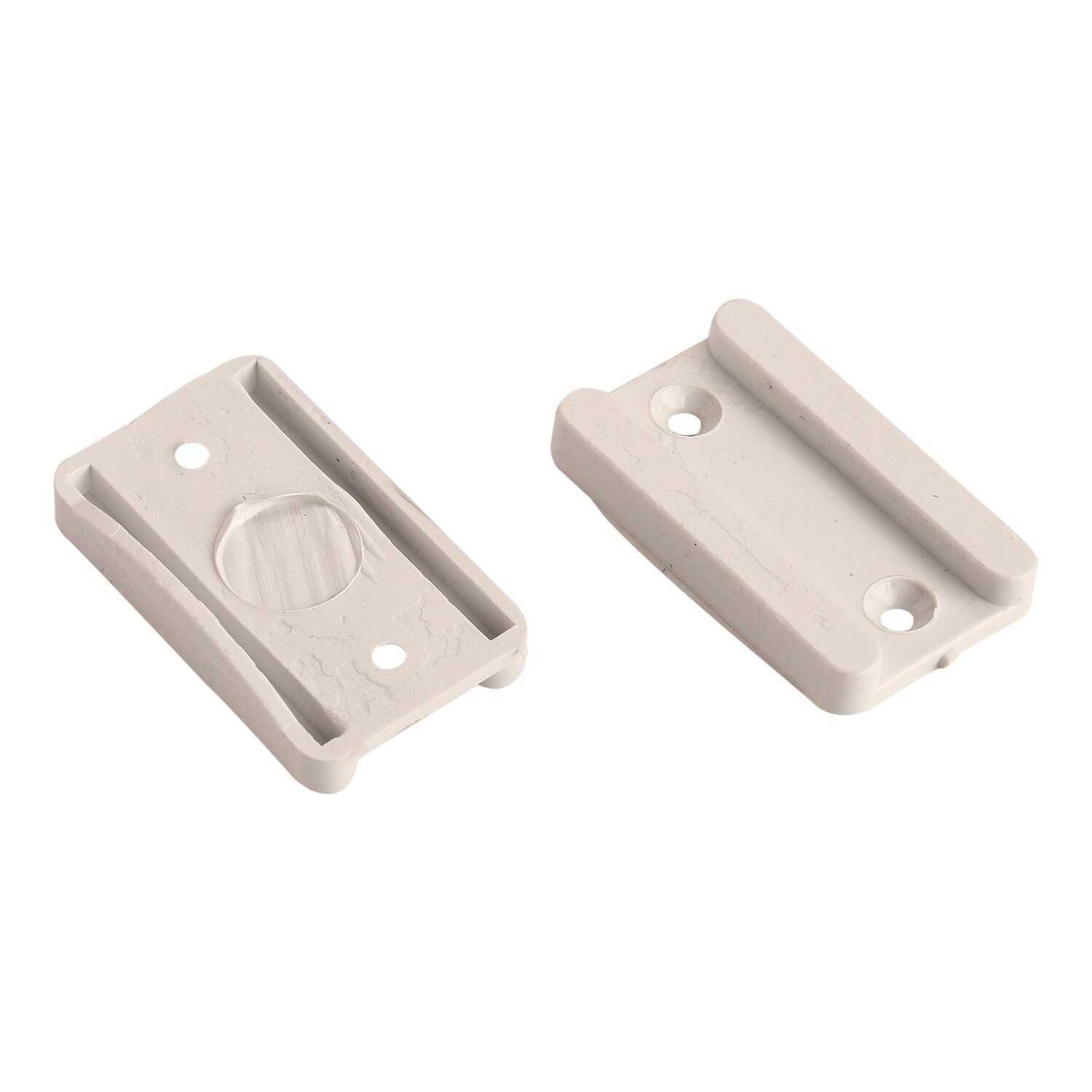

Подпятники – фурнитурные изделия, которые используются для защиты пола или напольного покрытия от повреждений, если необходимо передвинуть тяжелую мебель, не оставляя на нем следов. Их прикрепляют к нижним торцам боковин шкафов, комодов. Можно использовать и для «маскировки» имеющихся на мебельных элементах дефектов. Основными функциями подпятников являются:

предупреждение появления царапин и других повреждений на напольном покрытии, изготовленном из различного материала, в том числе линолеума;
облегчение передвижения и транспортировки мебели по любой поверхности;
сохранение долговечности изделий и предупреждение попадания влаги на их нижние торцы стенок мебели;
регулировка уклона изделий при их сборке и установке.

Подпятники – фурнитурные изделия, которые используются для защиты пола или напольного покрытия от повреждений.

Регулировка уклона изделий при их сборке и установке.

Наибольшие нагрузки выдерживают пластиковые подпятники.

Их прикрепляют к нижним торцам боковин шкафов, комодов.

Можно использовать и для «маскировки» имеющихся на мебельных элементах дефектов.

Предупреждение появления царапин и других повреждений на напольном покрытии, изготовленном из различного материала, в том числе линолеума.

Их прикрепляют к нижним торцам боковин шкафов, комодов.

Кажется, что, как и любое изделие, подпятники должны иметь достоинства и недочеты.

В зависимости от использования подпятники отличаются размером, формой и материалом, из которого их изготавливают.

Сохранение долговечности изделий и предупреждение попадания влаги на их нижние торцы стенок мебели.

Регулировка уклона изделий при их сборке и установке.

Наибольшие нагрузки выдерживают пластиковые подпятники.

Фальшпланка

Благодаря столь простому изобретению как фальшпланка, мебельщики в определённых ситуациях справляются с неровными поверхностями жилья. Данный спасительный элемент ставят, когда стена имеет вертикальное расположение или наклон в пределах 1-10 мм, а также при наличии небольшой волны. Зазор между стеной и шкафом уменьшают, прижимая фальшпланку к стене, либо фиксируя вертикально через прокладки. При этом образовавшуюся щель зачастую приходится заделывать самостоятельно шпаклёвками, замазками или силиконом. Как вариант, её прикрывают пластмассовым декоративным уголком, который имеет копеечную цену, но помогает скрыть мелкие недостатки мебельных проблем. Планки являются самым эстетичным вариантом, простым в изготовлении и монтаже.

Конечно, стены ими не выровнять, но мелкие неровности они скрыть вполне способны. В шкафах их задействовали ещё и по причине того, что щётка-пыльник наклеенная на дверь-купе, с годами оставляет грязный след на стене или обоях. А использование планки предохраняет стену от загрязнения.

Ограничения по применению планок отличаются для шкафа-купе и распашных дверей. К примеру, регулировочными винтами двери-купе можно наклонить до 20-25 мм. Допустим, при наклоне стены в 20-25 мм теоретически этот шаг станет решением. Но опять-таки создается вероятность заклинивания двери при движении к противоположной стене. А если сюда добавим ещё и неровный пол, то снизу образуется очень некрасивый зазор между горизонтальной планкой двери-купе и полом. Поскольку один угол двери сильно поднят, то вся красота фасада сойдёт на нет, так что планку желательно использовать лишь в том случае, когда наклон стены не превышает 10 мм, по крайней мере, точно не более 15 мм. Когда же речь идёт о распашных дверях, то ограничения по наклону стен более жёсткие — не более 1 мм. Так что если наклоны стен абсолютно не укладываются в стандарты производителя, а у каждого они сегодня свои, то более приемлемым элементом для борьбы с неровными поверхностями считается короб.

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

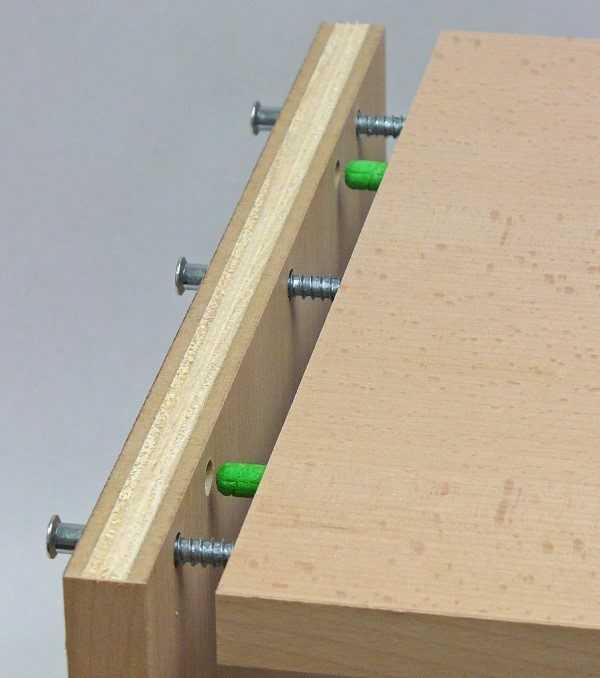

Конфирмат

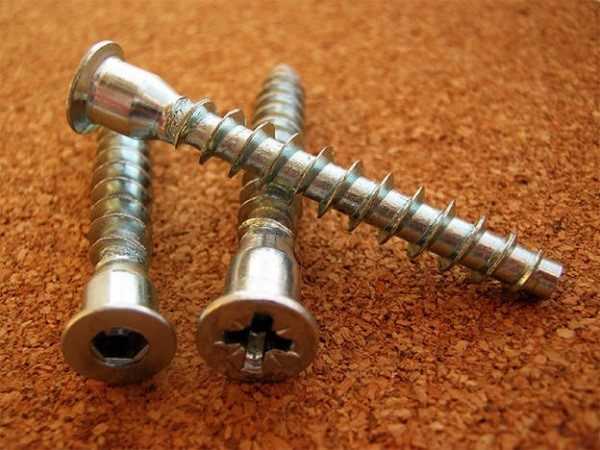

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Межсекционная стяжка

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

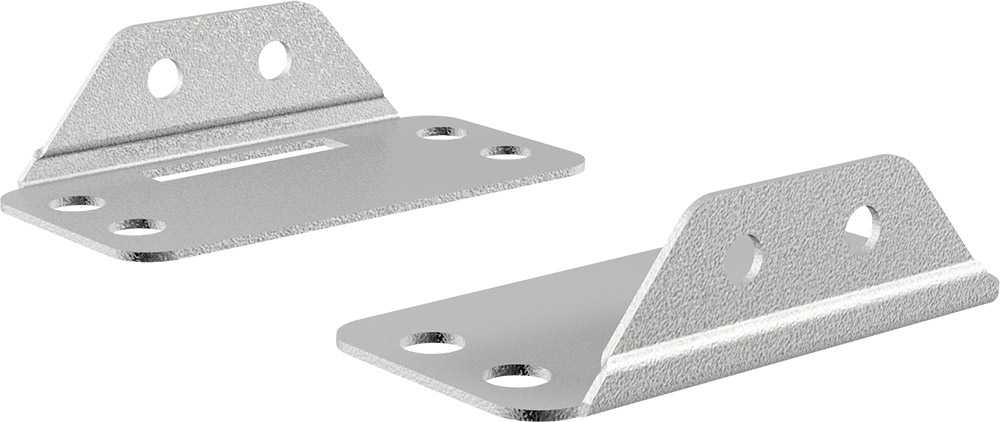

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Мебельные уголки

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Особенности эксцентриков

Эксцентрик для смесителя

Эксцентрик для смесителя по конструкции представляет собой трубку с резьбой по обоим концам и со сдвинутой средней частью. Подгонка размеров между соединениями осуществляется благодаря такому своеобразному переходу. Название «эксцентрик» состоит из двух слов: «экс» (вне) и «центр», расшифровывается как «вне центра». Деталь имеет две разные диаметром резьбы по краям: широкую и узкую. Их размер составляет 15мм и 20 мм. Стандартное расстояние между осями входных отверстий водопроводных труб 150 мм.

Существует несколько разновидностей переходников: короткие, удлиненные и длинные:

Переходники с маленьким плечом – стандартные конструкции 3-4 см, в основном идут в комплекте со смесителем. Дополнительно к эксцентрикам предусмотрены отражатели – декоративные накладки, скрывающие соединения водопроводной фурнитуры. С помощью таких переходников, можно скорректировать расстояние до 8 см.
Изделия с увеличенным плечом – устанавливают, когда трубы или другие преграды мешают монтажу смесителя, и позволяют вывести кран от стены на нужное расстояние.
Конструкции с большим расстоянием плеча – используют при значительной разнице между расстояниями вывода водопроводных труб и патрубками смесителя.

Длина плеча эксцентрика является важной характеристикой. Она указывает на возможность увеличения расстояния между точками монтажа узлов соединения

В продаже имеются изделия с размерами 40 мм, 60 мм и 80 мм. Встречаются соответствующие маркировки: М8, М10 и М12.

Чаще всего применяют изделия из латуни, бронзы и нержавейки. По отзывам потребителей, большим спросом пользуются бюджетные металлические или латунные варианты, имеющие хромированное покрытие. Предпочтительнее переходники из латуни, т.к. на резьбовых соединениях не образуется ржавчина.

Недостатком недорогих изделий является хрупкость при откручивании с водопроводных труб.

Удлинители из порошковой прессованной латуни даже при незначительном затягивании часто лопаются и имеют единственное положительное качество – низкая цена. Хорошие латунные переходники должны быть цельнолитыми.

Высокое качество эксцентриков гарантируют известные фирмы:

Remer – удлинители производства итальянской компании. Отличаются отменным качеством, но имеют высокую стоимость: от 400 до 600 рублей, в зависимости от расстояния плеча.
Timo – переходники идут в комплектации с декоративными накладками. Цена от 600 рублей.
Grohe – изделия производства Германии, изготавливаются из латуни, имеют хромированное покрытие. Переходник высокого качества, цена 2500 рублей.

Поставляемые со смесителями переходники при монтаже в основном не подходят по типоразмеру или качеству. Поэтому покупка смесителя подразумевает и дополнительное приобретение эксцентриков.

Как пользоваться эксцентриковой стяжкой?

С помощью эксцентриковой стяжки осуществляется соединение различных деталей. Используется эксцентриковая стяжка для крепления столешниц различных столов, комодов, шкафов и т.д.

Для использования этого вида стяжки необходимо просверлить два отверстия в верхней части ножки мебели. Производиться это действие с целью установки фиксаторов.

На торцевой части мебели необходимо также просверлить аналогичные отверстия. Благодаря этому действию можно получить сквозной канал.

Аналогичные отверстия необходимо просверлить в столешнице, в которые вкручивается шток, имеющий т-образную головку. Ножку мебели необходимо приложить к столешнице так, чтобы их отверстия совпадали.

Далее необходимо просунуть через этот канал шток. Заключительным этапом является прокручивание эксцентрика. Делается это по часовой стрелке. Эксцентриковая стяжка является достаточно качественным креплением, которое широко используется для мебели.

Для чего нужна стяжка пола? – ответ на вопрос смотрите здесь

При выполнении этого вида стяжки необходимо максимально точно располагать отверстия в деталях. Благодаря этому шток стяжки и эксцентрик располагается максимально правильно. В противном случае можно испортить, как дверной замок, так и само изделие.

А также смотрите полезный видео материал об эксцентриковой стяжке:

Как уже упоминалось выше, для установки эксцентриковой стяжки в соединяемых деталях нужно сделать три отверстия разного диаметра.

Разновидности

Опоры для мебели обязательно должны соответствовать параметрам удобства и практичности. Они могут быть и декоративными, когда устанавливаются на участках, видимых для глаз. Часто ножки помогают подчеркнуть стилистическое решение всей модели. Итак, ножки бывают:

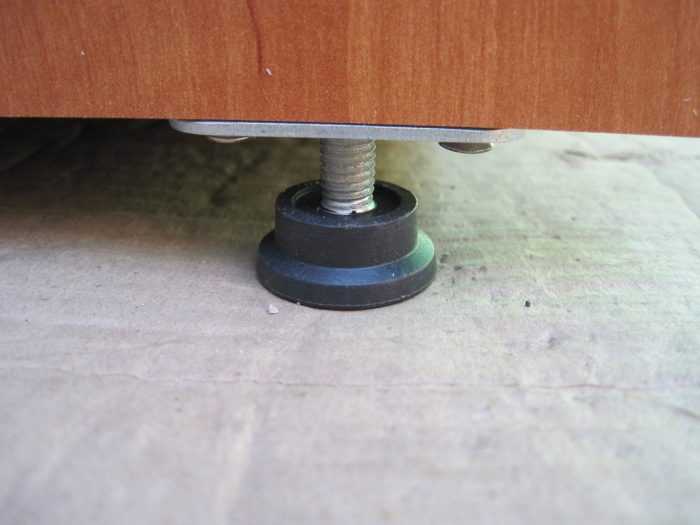

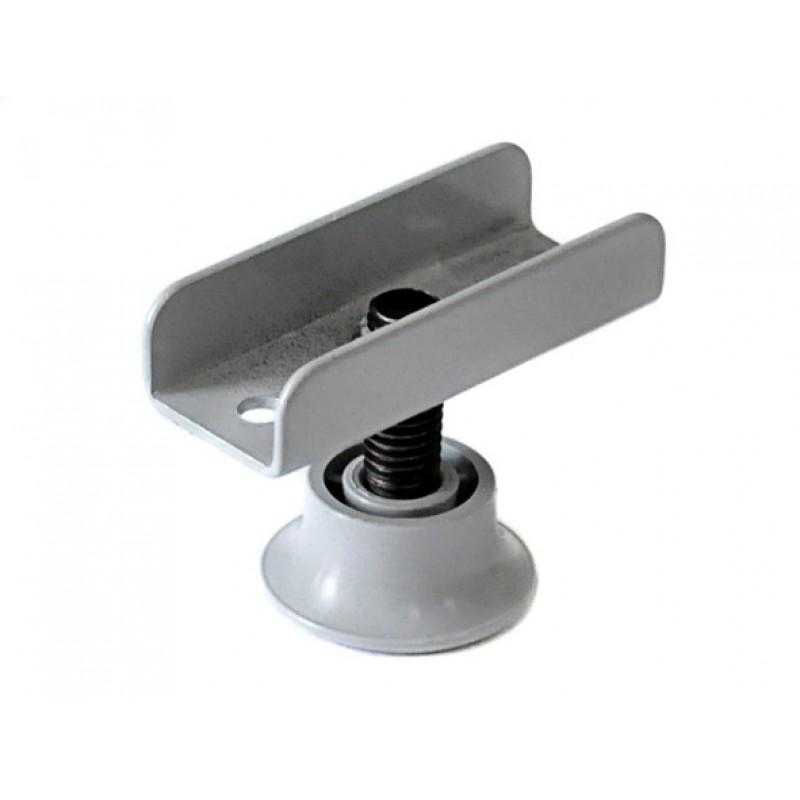

Регулируемые – помогают компенсировать неровности пола, что позволяет выравнивать горизонт всей конструкции. Для изготовления опор применяются разные материалы – обычно пластик с высокими характеристиками прочности или металл. Например, при установке стоек ресепшена невозможно обойтись без специальных винтовых опорных ножек с гайками. Они помогают максимально ровно поставить стойку и вплотную соединить отдельные блоки, чтобы они смотрелись цельной композицией

Важно, чтобы между ними не образовывалось зазоров, а низ стоек был защищен от попадания пыли. Винтовые — это простейшие регулируемые мебельные опоры

При сборке шкафов, тумб, комодов чаще применяются более сложные конструкции с функцией регулировки. Чтобы изменить высоту, нужно только открыть нижнюю часть шкафа и произвести регулировку обыкновенной отверткой. Мебель не придется наклонять или переворачивать для подкручивания, можно сделать это, не вынимая оттуда вещи. Но и цена подобных опор на порядок выше, соответствует удобству и качеству;

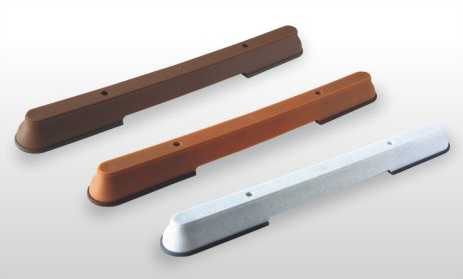

Подпятник – самый простой тип опорной ножки. Его используют для поднятия мебели над уровнем пола. Это способствует увеличению времени эксплуатации благодаря тому, что удерживает проникновение влаги на нижнюю часть шкафов, что провоцирует их деформацию. Чаще всего опора мебельная квадратная такого типа делается из пластика. Применяют его для мягкой и корпусной мебели. Но если надо выровнять конструкцию, важно знать, что неровности пола ножками компенсироваться не будут. Подпятники являются частично скрытыми опорными ножками. Из-за маленькой высоты они практически незаметны;
Колесные — колесные опоры – монтируются на мебель, которая должна оставаться мобильной внутри помещения. Например, на легковесные конструкции журнальных столиков, тумб или кресел. Часто роликовые опоры устанавливаются в выдвижной части мягкой мебели для комфортного использования. Для производства колесных опор в основном применяется металл или сверхпрочный пластик
В процессе подбора следует уделять внимание безопасности конкретного изделия. Для корпусной и для мягкой мебели подходят колесные опоры разного диаметра, которые бывают со стопором и без него;
Грибок – еще одна разновидность простой опоры
Закрепить грибками удобнее всего корпусную мебель;

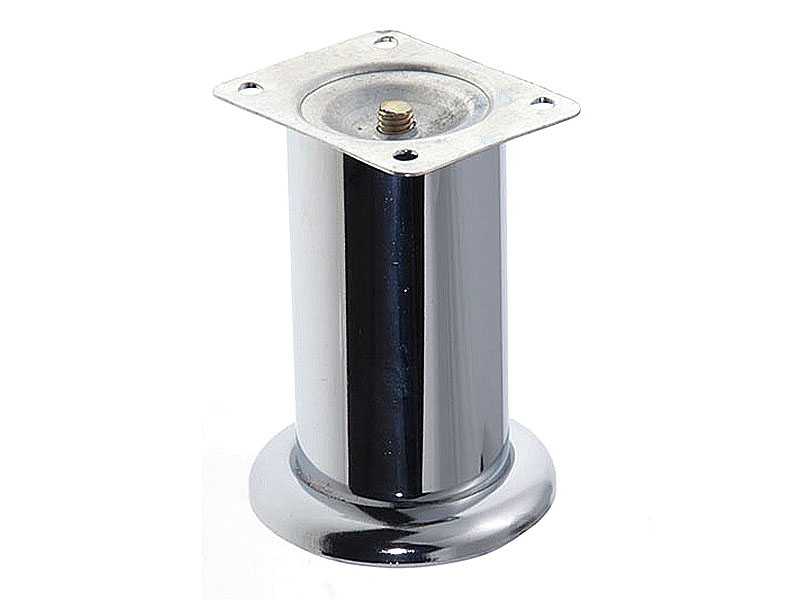

Опора мебельная квадратная – совмещает в себе сразу несколько типов. Обычно это подпятник и регулируемые ножки. Опора мебельная квадратная – надежная конструкция. Она делает любые предметы более функциональными, добавляет современности офисной и домашней меблировке;
Поворотно-колесная система с функцией регулировки – вариация опор, необходимая для тяжелых элементов интерьера. Если требуется передвинуть шкаф, то регулируемые детали легко выкручиваются и он становится на опорные ролики. После перемещения колеса убираются и вкручиваются регулируемые опоры. Затем шкаф устанавливается на нужной высоте по уровню.

Регулируемая

Поворотно-колесная

Квадратная

Подпятник

Колесная

Грибок

По типу размещения опоры бывают:

Наружные;
Скрытые.

Наружные

Скрытые

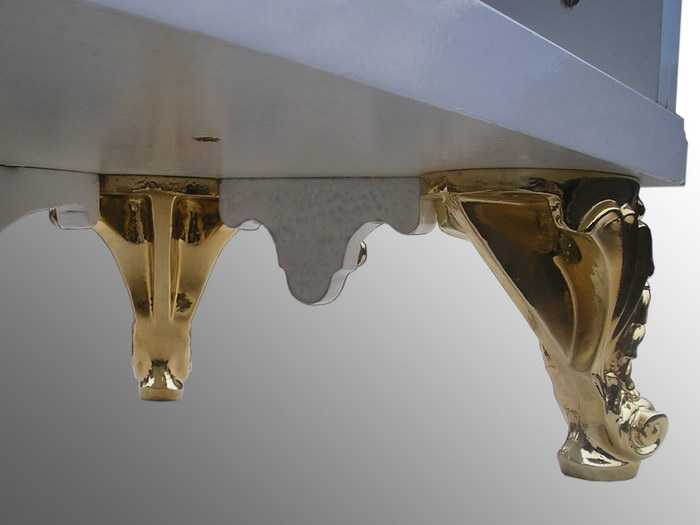

Для выбора ножки важно обращать внимание не только на ее декоративность, но и на то, какую нагрузку она может выдержать. Декоративные ножки с разными возможностями делают по следующим методам:

Ковка;
Литье;
Резьба по дереву.

Отдельный тип декоративных опор – конструкции с колесиками. Для улучшения их эстетической привлекательности зачастую применяются разнообразные вставки. Несмотря на то, что покупатели, выбирая мебель с декоративными опорами, в основном ориентируются на эстетические качества, не следует игнорировать функции этих изделий. Главный критерий выбора – это не красота, а возможность регулировки мебели, удержание в приподнятом над полом положении весь срок эксплуатации.

Литье

Ковка

Резьба

Эксцентриковая стяжка: виды, особенности применения и варианты крепления

Эксцентриковая стяжка, растекс, минификс или зажим – все эти слова известны людям, которые самостоятельно изготавливают мебель. На самом деле каждое из этих определений подходит к одному виду крепежа. В сегодняшнем обзоре подробнее рассмотрим ее виды, размеры и особенности применения.

Что это такое

Это самый распространенный вид мебельного крепежа, который состоит из самого эксцентрика, стойки и футорки. Последний выполняет роль гайки. Все они разделяются по следующим видам:

диаметру и размеру;
длине самой стойки;
тип крепления стойки (винт или саморез);
тип футорки.

Применяется подобный крепеж для изделий из ДСП или ЛДСП по типу «сборка – разборка». Если вы изготавливаете мебель для себя и знаете, что она будет часто переезжать с места на место, то лучше использовать именно такие элементы.

Эти соединения предпочтительно использовать при сборке, где не должно быть видно следов крепежа. Виден будет только сам эксцентрик и то только с внутренней части. В дальнейшем его можно будет скрыть дополнительной заглушкой.

Достоинства и недостатки

У мебельного соединения есть свои бесспорные преимущества, которые ценят мастера. А именно:

Быстрота. С его помощью можно без лишних усилий собрать изделие. Для работы достаточно лишь подготовить обычную плоскую отвертку.
Это самый надежный тип соединения. Выдерживает большую нагрузку. Идеально подходит для частых сборок-разборок. При этом не теряется качество и прочность соединения.
Абсолютно не портит лицевую сторону изделия. При сборке важна эстетика. Они будут заметны лишь с внутренней стороны изделий.

Имеет хорошие положительные качества, но найдутся и некоторые недостатки. Рассмотрим их:

Высокая стоимость. В отличие от них обычные конфирматы считаются бюджетными элементами. Если предполагается большое количество соединений, то наличие эксцентриков увеличит ее цену в несколько раз.
Сложная технология установки. Использовать конфирмат намного проще. Для него понадобится только два отверстия. С минификсом все гораздо сложнее. Их нужно будет три.
Необходимо иметь точное оборудование. Без него тяжело сделать точную разметку идеально ровно. В противном случае собрать мебель не удастся.

Серьезных недостатков подобные крепежи не имеют. Если хотите, чтобы изделия получились прочными и долговечными, то стоит выбирать только такой элемент.

Разновидность

Существует несколько минификсов, с которыми встречается каждый мебельный мастер:

шток;
эксцентрик;
втулка (пластиковая или металлическая).

Также в продаже можно найти двухсторонние и угловые эксцентриковые стяжки. Но в современном производстве мебели их не используют, так как они считаются неудобными в работе.

Самым популярным крепежом на сегодняшний день является специальный эксцентриковый зажим, на штоке которого сделана резьба под ДСП.

Использование

Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:

столы;
столешницы;
шкафы-купе;
в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.

Во всех этих случаях соединения должны быть скрыты. Шток скрывается внутри детали, а эксцентрик заметен только изнутри.

Крепление без втулки

Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:

фреза диаметром примерно 15 мм;
сверло 7 мм;
сверло или конфирмат 5 мм;
линейка;
шуруповерт или дрель;
шило;
карандаш для отметок.

Перед работой помните, что при установке на поверхности необходимо сделать три отверстия.

Теперь можно приступать к установке:

Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход.
Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра.
В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.

Крепление со втулкой

Вся процедура проходит идентично с первой. Для работы нужны будут тоже инструменты и материалы. Единственным отличием является то, что под шток нужно отверстие другого диаметра. Используется сверло 10 мм. С помощью клея ПВА закрепляется пластмассовая втулка.

Из видео вы подробно узнаете, как правильно поставить эксцентриковую стяжку своими руками.

Градусы решают всё?

Встроенную мебель, производством которой занимаются сегодня многие фирмы, изготавливают по индивидуальным заказам. В отличие от фабричной, которая выпускается со стандартными типоразмерами, встроенная имеет прямую зависимость от параметров площади комнаты, где не менее важна и геометрия помещения

В особенности это важно для шкафов, поскольку в стандартном исполнении он имеет прямоугольную форму, и в идеале для встраивания необходимы ровные пол, стены и потолок. К сожалению, большинство хозяев квартир не могут похвастаться безупречной конструкцией своего жилища, и проблемы неровных поверхностей целиком ложатся на плечи мебельщиков

Ещё на этапе замера специалисты фиксируют уклон пола и потолка, падение стен и, в зависимости от полученных значений, принимают то или иное решение.

Урегулирование вопросов с выравниванием поверхностей предполагает разные варианты. Так как целью выравнивания в основной своей массе является эстетическая привлекательность помещения, то специалисты отталкиваются от визуального восприятия геометрии комнаты. И картинка далеко не всегда получается гармоничной. Например, если на стене обнаружат бугорок высотой всего в 1 см, то, скорее всего, его заметят и предложат в будущем исправить. Однако если стена будет завалена на 5 см, этого никто не заметит невооруженным глазом. Также будет выглядеть вполне приемлемо, если угол комнаты будет не 90, а 87 или 93 градуса. Именно поэтому, даже достаточно дорогие ремонты зачастую делают методом «по правилу», что означает выравнивание поверхностей, получение ровных плоскостей, но не приведение углов между ними к величине 90 градусов. Такой способ экономит денежные средства, так как в процессе ремонта тратят меньше сухих смесей.

Именно такой способ выравнивания не подходит для квартир, где планируется шкаф-купе или другая встроенная мебель. Так как всего один градус отклонения от прямого угла даёт зазор примерно в 1 см. А отклонения от прямого угла могут достигать и нескольких градусов. Как раз поэтому уже на этапе ремонта квартиры желательно заранее планировать месторасположение шкафов и прочих мебельных атрибутов и позаботиться о геометрии комнат. Данный способ выравнивания называется «по маякам». Однако, когда неровная геометрия жилища не позволяет исправить плачевное состояние стен, потолка или пола, а шкаф или кухню заказчик непременно хочет встроенную, качество мебели будет напрямую зависеть от квалификации сборщика.

По мнению некоторых мебельщиков, для установки кухни неровный пол не помеха. И всё из-за того, что кухонные тумбочки ставятся на ножки высотой 10 см, которые могут регулироваться по высоте в пределах нескольких сантиметров. В целом, цоколь закрывает 10 см пространства, в котором можно сделать практически всё, чтобы тумбочки стояли ровно. Со шкафами-купе всё гораздо сложнее. Дверцы шкафа передвигаются на колесах, которые, конечно, тоже регулируются. Но при этом, во-первых, диапазон регулировки ограничен одним сантиметром. Во-вторых, при большом наклоне дверцы будут двигаться под действием силы тяжести или, как минимум, передвигать в обе стороны их придется с разным усилием, что, согласитесь, абсолютно не комфортно. Поэтому при большом уклоне пола дверцы ставятся на подиум, выставляемый по уровню. Так что в момент монтажа эйфория от удачной покупки может испариться только из-за того, что и потолок прикрыть в шкафу не так уж и просто, и конструкция мебельного атрибута того и гляди при любом касании начнёт «ходить», да и в целом шкаф будет иметь непрезентабельный вид.

Как правило, многие люди не придают особого значения тому, как та или иная фирма подходит к вопросу кривизны, но на сегодняшний день мебельными средствами можно бороться с данной проблемой вполне успешно.

Фото: tm-advance.ru

Держатель для стеклянной полки в шкафу

Существует два наиболее распространенных вида полкодержателей для стекла.Для стеклянных разработаны специальные держатели.

Классические, опорные

В общем виде представляют штифтовое исполнение и конструктивно делятся на две части: потайную и опорную. Первая часть, как правило, монтируется в стенку. Опорная – предназначена непосредственно для удержания плоскости полки. Изготавливается в виде площадки: простой, с покрытием, с пластиковой прокладкой или установленной присоской. Позволяет снимать полки без использования инструмента.Различные модификации классических держателей могут выглядеть по разному.

«Пеликан»: вставные, с фиксатором

Данный тип креплений может иметь различное конструктивное исполнение, но принципиально также состоит из двух частей: потайной и приемной. Потайная часть позволяет установить крепеж на стенку шкафа, а приемная содержит паз, куда вставляется стекло и закрепляется фиксатором. Для установки требуется отвертка или специальный ключ.Держатели “Пеликан” выглядят таким образом.

Крепление полок из сетки

Такие полки часто используются в кухонных шкафах или в шкафах-купе. Если на кухне они используются, как правило, для хранения (сушки) посуды, то крепление полок в встроенном шкафу купе может потребовать специального усиления (помимо типового или того, который поставляется в комплекте), поскольку в этом случае сетчатые полки чаще всего применяются для хранения обуви.Такие полки используются на кухнях для хранения посуды.
Это накладывает свои требования из-за большой нагрузки и увеличенного размера. В целом, крепление представляет собой упор со штифтовой частью для монтажа и паз для размещения проволоки каркаса.Как правило, они крепятся на опорную часть.

Присадка под эксцентриковую стяжку

Высверливание отверстий, или как говорят, присадка под эксцентриковую стяжку, — стадия от которой зависит качество крепления элементов мебельной конструкции. Сам процесс сверление пазов сопровождается сложностями

Важно не только соблюдать все размеры, но и учесть, что паз под эксцентрик не должен быть сквозным. Для его высверливания необходимо воспользоваться специальным сверлом Форстнера и ограничителем глубины при сверлении

Самостоятельно впервые выполнить такую работу непросто.

фрезер и сверло Форстнера;
дрель с двумя сверлами по дереву (диаметром 5 мм и 8 мм);
шуруповерт или отвертка.

Для установки такого соединения требуется просверлить три отверстия различных по диаметру и глубине. Обязательный порядок действий при просверливании пазов под мебельные минификсы, следующий:

Проделать в поверхности одного из скрепляемых элементов несквозной паз для установки эксцентрика. Стандартные размеры паза: диаметр 15 мм и глубина 12,5 мм. Его центр располагается от торца детали на расстоянии, соответствующем длине штока. Его высверливают сверлом Форстнера, благодаря чему эксцентрик можно без зазоров посадить в паз. Чтобы точно высверлить такой паз следует воспользоваться ограничителем глубины. Иначе есть вероятность испортить поверхность мебели, если сверло пройдет насквозь.
Высверлить отверстие под винт в торце этого же элемента перпендикулярно пазу под эксцентрик. Если он имеет диаметр – 8 мм, то и отверстие должно иметь такие же размеры. Оптимальное расстояние между центром отверстия в торце под такой шток и поверхностью элемента мебели – 8 мм (середина толщины ЛДСП).
Для укрепления винта в поверхности второй сопрягаемой детали проделать несквозное отверстие (глубиной 12 мм и диаметром 5 мм).

Еще один способ сделать пазы под присадку – применить готовый кондуктор. Он облегчит работу по разметке и сверлению. При работе с кондуктором рекомендуется такой порядок действий:

Установить кондуктор на деталь, отметить место расположения паза под эксцентрик через специальное отверстие в кондукторе.
Фрезой Форстнера сделать паз под эксцентрик.
Вставить в отверстие кондуктора штифт для разметки. Установить кондуктор на торцевую часть детали и высверлить отверстие под винт.
Сделать установочное отверстие для винта во второй детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Особенности конструкций мебельных опор и существующие модели

Неотъемлемой частью мебельных конструкций являются мебельные опоры. Их чаще всего применяют именно в корпусной мебели не только для украшения, но и для увеличения предполагаемых нагрузок, регулирования высоты. Это особенно ценно, если у вас неровный пол.

Область применения

Опоры нужны для придания предметам мебели устойчивости. Это современная фурнитура, элемент, производимый по последним технологиям, и выполняющий разнообразные функции:

Выдерживание большого веса конструкции и всего ее содержимого;
Помощь при необходимости перестановки деталей интерьера. Материал и форма опор снижают трение по покрытию пола;
Регулировка горизонта при неровностях пола;
Эстетика — ножки могут стать настоящим украшением мебели, добавить ей шарм и оригинальность.

цель конструкции – обеспечение устойчивости мебели на любом напольном покрытии, подъем конструкции на определенную высоту относительно пола. Регулируемые опоры, которые используются для корпусной мебели, помогают собирать цокольные и безцокольные конструкции. Они бывают видимыми или скрытыми, а некоторые дополнительно выполняют функции стяжки и поворотных колес.

Правила выбора

При подборе конкретного типа мебельных опор нужно учесть следующие моменты:

Мягкие накладки на ножках – такие накладки могут быть из фетра, войлока, они не дадут опоре повредить дно мебели. С другой стороны, мягкие накладки предотвращают царапание пола при сдвиге детали интерьера. Кусочек ткани существенно увеличивает время эксплуатации мебели и пола, не нужно отказываться от него. Если у мебели изначально не предусмотрены такие накладки, их можно отдельно приобрести в магазине;
Материал опор – он должен подбираться в соответствии с тяжестью конструкции, а также с учетом дизайна и планировки комнаты

Если обращать внимание эти факторы, выбранная мебель прослужит долго и не потеряет своих внешних качеств. Самыми долговечными считаются опоры мебельные металлические, менее долговечными – из дерева и пластика

Но многое будет зависеть от самой конструкции мебели и ее стиля;
Дизайн – внешний вид ножек должен сочетаться с эстетикой гарнитура. Так, при выборе мебельных опор отдельно от самой мебели, можно взять с собой в магазин фото, чтобы не ошибиться и купить максимально выигрышные варианты;
Соответствие напольному покрытию – если покрытие легко рвется или царапается, то лучше отдавать предпочтение опорам с большой площадью поверхности соприкосновения с полом. Это снизит риски повреждений. Для паркета целесообразно купить специальные силиконовые коврики под мебель.

На самом деле ассортимент опор для мебели очень большой. С первого взгляда сложно разобраться во всем этом многообразии.

Но если внимательно ознакомиться с характеристиками и особенностями моделей, то можно быстро выбрать наиболее подходящий вариант.

Консультанты в магазинах обязательно подскажут, как выбрать те или иные мебельные опоры в соответствии с заявленными требованиями и характеристиками.

Заключение

Для тех, кто только желает научиться собирать мебель своими руками, идеальный вариант овладения этим делом – применить конфирмат. Размеры здесь нужно выдержать максимально точно. Чтобы торцы соединяемых деталей были ровными, нужно иметь исключительно прямой угол по отношению к плоскости. Тогда сборка мебели еврошурупами будет просто радовать и увлекать.

Конфирмат , он же еврошуруп , он же евровинт , он же стяжка шурупная – это, попросту говоря, мебельный шуруп. Любимый мебельщиками за простоту установки и не требующий особой точности при присадке – нужна только дрель и шестигранный ключ для конфирмата.

Для установки этой стяжки нужны два отверстия: одно просверливается в торце основной детали, а другое – в пласти детали, которая присоединяется к основной. Конфирмат настолько прост в присадке, что сверлить отверстия под него можно даже по месту в процессе сборки изделия. С этим справится и начинающий мебельщик.

Для того, чтобы упростить сверление отверстий под евровинт, выпускается специальное сверло. состоит из фрезы и обычного сверла. Фреза предназначена для сверления отверстия диаметром 7мм (под шейку конфирмата) и зенкования (под шляпку конфирмата). Сверло вставляется в юбку фрезы и зажимается винтом.

Зачастую в продаже такое сверло найти не так легко, особенно в небольших городах. Но даже если вы его не купите, не расстраивайтесь, у него есть некоторые недостатки. Это лично моё мнение.

Первое, с чем я столкнулся в работе со сверлом для конфирмата, то, что при большом объёме работы со временем между сверлом и юбкой фрезы забиваются опилки. Это быстро приводит к негодности сверла. От вибрации ослабляется зажимной винт. Приходится его чаще зажимать, поэтому слизываются грани на ключе и в итоге на самом винте.

Я не пользуюсь сверлом для конфирмата. Применяю два обычных сверла (разного размера под резьбу и шейку винта) и зенковку.

При сверлении глухого отверстия в торец плиты важно выдерживать перпендикулярность, чтобы сверло не проткнуло стенку детали! Говорю по собственному

Но, я немного отвлекся. Статья-то про конфирмат.

Наиболее ходовой конфирмат – 7х50. Закручивается шурупная стяжка специальным ключиком от руки или шестигранной битой с помощью дрели или шуруповерта.

Ни в коем случае не покупайте конфирматы, выполненные под крестообразную отвертку! Таким евровинтом вы не сможете максимально плотно стянуть детали. Это может привести к расшатыванию изделия.

это не скрытый крепеж. Видно шляпку. Её обычно закрывают либо пластиковой заглушкой, либо наклейкой, подбирая по цвету ЛДСП.
мебель, которая собрана на конфирматах, не выдерживает многократную сборку-разборку (не более трех раз). Это связано с тем, что конфирмат нарезает резьбу в ДСП – относительно мягком материале. И при частой разборке резьба может сорваться.

конфирмат прост в установке и не требует специального оборудования и точности при присадке (как в случае с минификсом). Но расслабляться не стоит. Чтобы делать качественную мебель надо точно сверлить под любой крепеж.
конфирмат стягивает детали достаточно плотно и надежно. Хорошо «сидит» в материале.
выдерживает большие нагрузки. Но в случае крепления полки, которую рассчитывают хорошо «грузить», используется крепеж конфирмат + шкант.
можно подправить киянкой. Например, выровнять детали по торцам. Но в таком случае, конфирмат оттуда уже лучше не выкручивать.

По моему мнению, конфирмат удобный, надежный, быстрый в применении. Но если появляется возможность воспользоваться оборудованием или приспособлением для более сложного крепежа, я выбрал бы эксцентриковую стяжку.
