Разница между накладной и вкладной мебельной петлей

Разновидности мебельных петель

В наше время на прилавках магазинов потребители встречают широкий ассортимент продукции в этой области. Крепления могут различаться по:

особенностям строения,
способу монтажа,
целевому назначению.

Фурнитура создает определенный стиль. Благодаря ей определяется дизайнерский уровень любого предмета обихода.

Обратив внимание на такие моменты, можно выбрать наиболее функциональные варианты, удовлетворяющие конкретный запрос. В зависимости от способа наложения на основу, комплектующие имеют разные названия

Одними из самых важных частей фурнитуры являются петли.

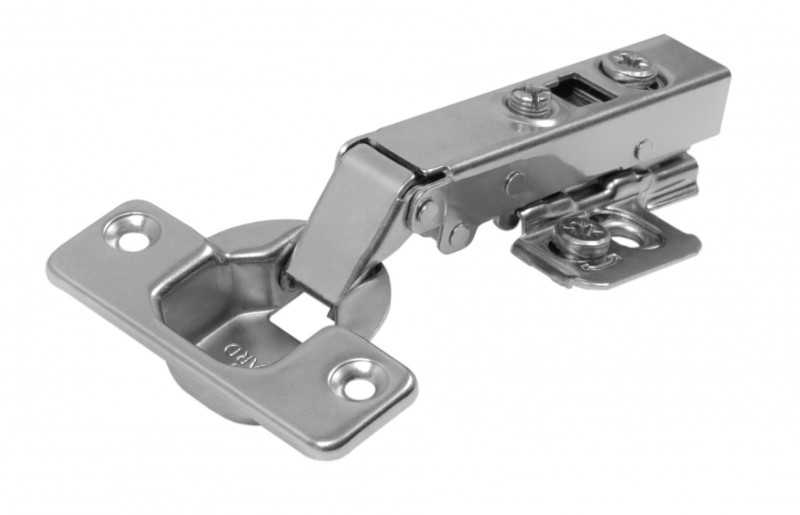

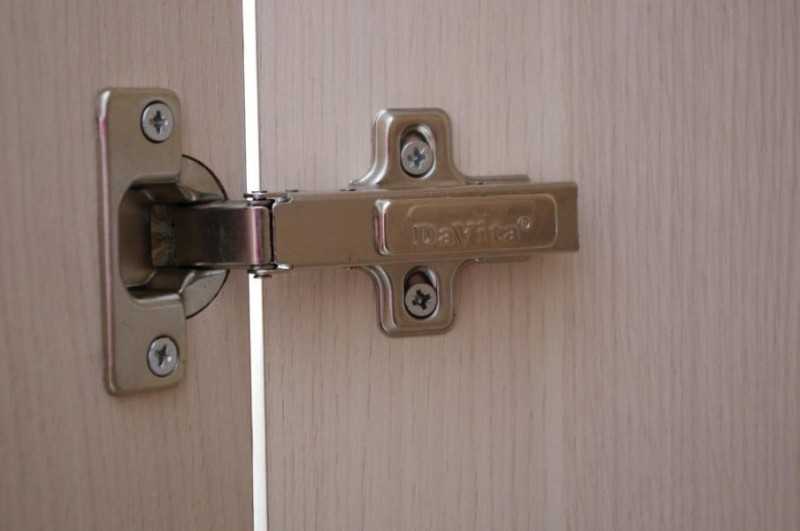

Накладные и полунакладные

Одними из наиболее распространенных среди специалистов являются накладные четырехшарнирные конструкции. Такой вариант используются, когда дверь полностью закрывает стенки короба, на котором она устанавливается. Он пользуется популярностью для установки на любую мебель: кухонную, гардеробную, офисную. Изделие дает возможность полностью закрывать шкафчик, плотно прижимая подвижные лицевые панели к основанию.

Механизм позволяет открыть дверь на 90 градусов. Он также поддерживает створки в выбранном положении и не дает образоваться перекосу.

Если боковину ниши закрывают одновременно две дверные панели, используются полунакладные детали. Их отличительной чертой является изгиб основания. Благодаря этой особенности, можно получить небольшой зазор между составляющими фасада, размещенными на одной площади.

Чаще всего такой вариант петель входит в состав кухонных гарнитуров.

Инверсные и рояльные

Инверсные крепления позволяют осуществлять открытие на 180?, образовывая единую линию с боковиной короба. Такие компоненты чаще всего применяются для оснащения встроенных пространств.

Вариант используется для тумбочек и шкафов. Он позволяет надежно закрепить боковую часть.

Рояльный механизм – устаревший тип продукции. Он очень прост и понятен даже неопытному мастеру, но все же не может похвастаться надежностью. Конструкция состоит из двух одинаковых металлических лент, соединенных стальной проволокой посредине. Чаще всего такой тип встречается на образцах из прошлых лет. Но иногда его применяют и сегодня, например, изготовляя кухонный уголок с откидными сиденьями.

Данный вид считается устаревшим. Именно поэтому ее редко используют и включают в состав современных конструкций.

Внутренние и угловые

Внутренняя конструкция берется в том случае, когда необходимо разместить двери внутри ниши. То есть, створка не перекрывает торцы стенок, а находится непосредственно между ними внутри.

Петля часто входит в состав пеналов и шкафов, которые имеют тяжелые дверцы.

В большинстве случаев нужно обеспечить прямоугольное открывание. Но иногда нужно прикрепить фасад под углом, отличающимся от стандарта на несколько градусов в ту или иную сторону. В этом случае применяются специальные крепежи, которые имеют соответствующую маркировку:

«плюс», если предполагается открытие со значением, выше 110?;
«минус», когда уровень открывания является ниже 90?.

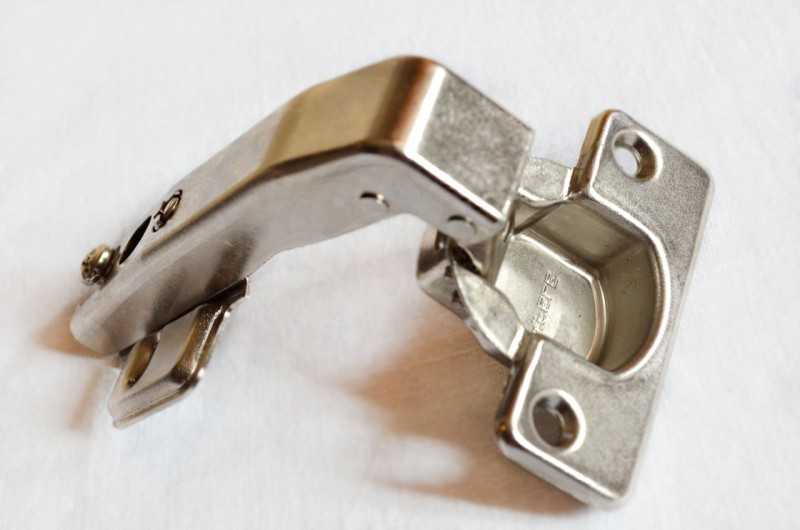

Чаще всего приобретают такие петли для углового шкафа.

Петля принимает любой угол и обеспечивает системе необходимую прочность. Допускается также дополнить систему доводчиками.

Обратите внимание! Товары этой группы, представленные на рынке, имеют шаг 5?. Если полученное значение не кратно этому показателю, то используют дополнительные накладки

Эти приспособления позволяют задать правильные параметры самостоятельно.

Карточные петли

Представители данной группы во многом напоминает своих рояльных собратьев. Он также состоит из двух металлических пластин, которые соединяет один шарнир. Чаще всего такая вещь применяется в мебельном дизайне для придания вещам эффекта старины. Карточные элементы часто выполняют в виде различных фигур с волнистыми закругленными или заостренными краями.

С ее помощью чаще всего производится дополнение предметов интерьера в ретро стиле.

Штольные и ломберные

Штольные составляющие позволяют прикрепить створку не к боковине, а к глухой стенке тумбы, находящейся впереди. Часто эту разновидность аксессуаров также называют «глухими», потому что они присоединяют дверцу к располагающейся рядом фальш-панели.

Если фурнитура качественная, то с ее помощью удастся закрепить дверь любого веса и размера.

Ломберные вспомогательные используются для присоединения откидных элементов. Данная деталь устанавливается на тумбу с торцов, что дает возможность отводить створку на 180?.

Держатель также может использоваться в составе откидных частей мебели.

Как правильно устанавливать мебельные петли

Способ установки не представляет никаких сложностей, но вам для этого все-таки необходимы будут некоторые навыки и хотя бы небольшой опыт.

Что нужно для работы с фурнитурой?

Итак, обозначим базовый набор инструментов:

фреза, имеющая диаметр 35 мм;
сами петли;
дрель;
рулетка;
ручка, маркер, карандаш;
саморезы или шурупы 3.5*16 мм.

123

В первый раз, потренируйтесь на чем-то черновом. Не сверлите сразу дверцу. Прислушайтесь к этому совету. Для пробного раза, можно взять кусочек ДСП с попробовать просверлить в нем два-три отверстия.

На этом с отверстиями можно закончить. Переходим к дальнейшему шагу.

Виды

Сегодня для закрепления дверей, как правило, применяют четырехшарнирные мебельные петли. Их просто монтировать, они служат долго и не боятся интенсивной эксплуатации. Моделей петель для шкафов несколько, остановимся подробнее на них.

Накладные и полунакладные

Популярные петли на четырех шарнирах отличаются хорошей прочностью, а потому их устанавливают не только на маленьких дверцах, но и объемных конструкциях. С помощью таких механизмов дверцы шкафов открываются ровно под прямым углом, практически нет перекоса, навес поддерживает полотно в одном положении.

Полунакладная петля идет с большим изгибом, из-за этого дверца, когда открыта, закрывает лишь половину торца мебели. С накладным шарниром торец вообще не виден. Поэтому полунакладные механизмы применяют в трехстворчатых шкафах.

Рояльные (инверсные)

Длинная пластина, состоящая из нескольких петель, соединяющихся друг с другом шарнирами, выполнена из металла. Это только на первый взгляд она выглядит хрупкой, на самом деле это очень прочный механизм. Им можно надежно закрепить даже крупногабаритное полотно, благодаря такому варианту обеспечивается открытие на 180 градусов.

Внутренние

Применяют такие навесы, когда требуется «утопить» створку в конструкции шкафа. Угол открытия в такой вариации получается более 90 градусов, что позволяет дверце не закрывать стенку. Их используют в шкафах-пеналах, а также при закреплении массивных дверных полотен.

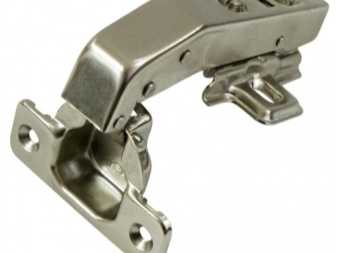

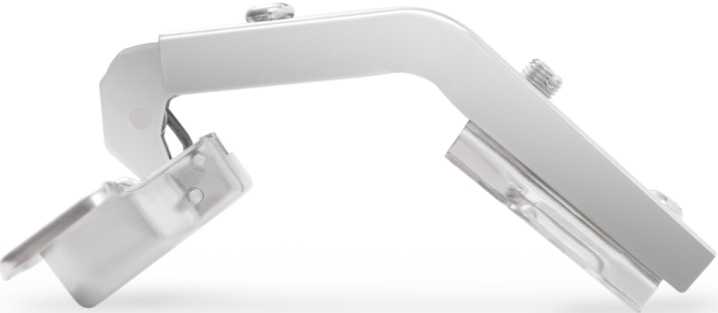

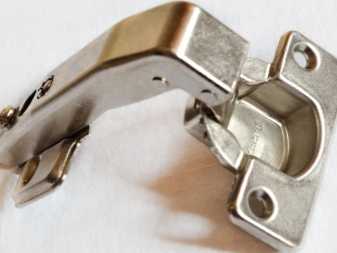

Угловые

Бывают карточные и мебельные угловые навесы. Первые идут с отрицательным углом открытия, они дают возможность максимально раскрыться дверце, поэтому в мебельном деле их очень редко применяют. А вот мебельные угловые применяются по прямому назначению. Такая фурнитура встречается на различных предметах, идеально подходит для кухонных шкафов небольшого размера. Такие навесы обеспечивают открытие от 30 до 175 градусов.

Секретерные

Миниатюрные шарниры – сочетание петель карточного и накладного типов. Ими крепят створки, открывающиеся горизонтально. Секретерные шарниры прикрепляют винтами и врезают в конструкцию так же, как и другие четырехшарнирные модели.

Антресольные

Эти навесы также предназначены для полотен, которые должны открываться в горизонтальном положении, но несколько отличаются от секретерных моделей. Антресольные идут с рычагом и доводчиком, что облегчает открытие дверей шкафов наверх. С таким механизмом это делается легко, без особых усилий.

Штольные

Эти шарниры обеспечивают полное раскрытие дверцы. Их применяют с глухой фасадной части, когда есть необходимость зафиксировать фасады на боковые стойки, которые находятся по соседству со стенкой. Также их используют для закрепления фальшпанелей.

Ломберные

Применяется такая фурнитура в раскладной мебели, в частности в столах и тумбах- трансформерах. Шарниры удобны тем, что обеспечивают раскрытие полотна на 180 градусов. Нужны они также для фиксации откидных конструкций – в этом случае их монтируют на торец шкафа по принципу чопика.

Маятниковые и пяточные

Такие крепления напоминают карточные навесы, они также дают возможность конструкциям раскрываться вкруговую. Это обеспечивают два механизма, соединенных пластиной. Пяточные петли подходят для стеклянных изделий, а также их используют при закреплении небольших дверок на кухонных гарнитурах.

Карусельные

Из-за необычного внешнего вида карусельные навесы часто называют «крокодилами». Они находят свое применение на любых складных конструкциях, а также на кухонной мебели, когда нужно, чтобы одна дверца открывалась, не задевая вторую.

Ключевые особенности

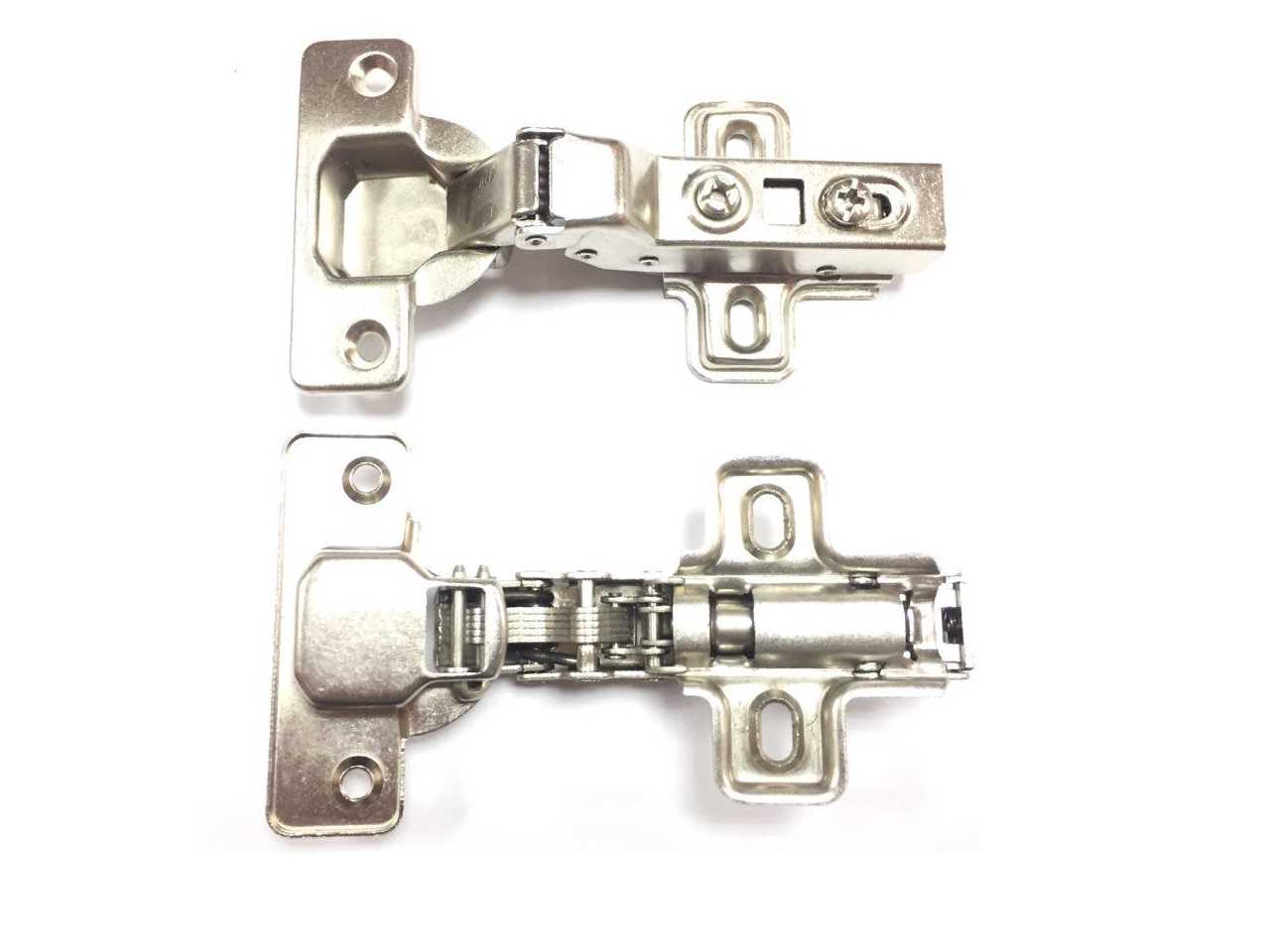

Эти петли используются в мебельном производстве и оснащаются специальным доводчиком. Внутри конструкции располагается амортизатор, позволяющий плавно открывать и закрывать двери. При этом изделия отличаются по своей конфигурации, размеру, типу, могут применяться при изготовлении различных элементов мебели.

Ключевым отличием этой фурнитуры на фоне аналогов считается бесшумная и плавная работа. Это вытекает из того, какой принцип работы и устройства механизма. Внутри него есть дополнительный девайс. Он же амортизатор или специальные доводчик. За счет такой конструкции двери на фасаде мебели закрывается аккуратно, не возникает характерного хлопка или удара.

Внутри корпуса находится пружина. А в этом пружине имеется соответствующее наполнение. В зависимости от него, механизм бывает газовый, масляный или с вязкой силиконовой средой.

Отталкиваясь от особенностей наложения этой фурнитуры, подобные петли конструктивно бывают:

накладные;
полунакладные;
вкладные;
внутреннего типа исполнения.

Они успешно применяются для стандартных и угловых шкафов. Те же угловые петли на 45 градусов отлично помогают в организации кухонной мебели, применяются для угловых шкафов.

Фурнитура способна открывать двери на разный углов, включая 180 градусов и более полные 270 градусов. Тут уже многое зависит от конструкции самой мебели и необходимости широко открывать шкафы.

Сам же принцип работы основан на следующем. Пружина покрыта специальной жидкостью, которая при закрытии постепенно перетекает в гильзу, расположенную в капсуле самого доводчика. За счет сужения или расширения (открытие и закрытие) отток жидкости провоцирует движение поршня. От регулировка клапана зависит, с какой скоростью дверь полностью закроется.

Преимущества

Планируя использовать такие петли для фальшпанели или для кухни, вы принимаете правильное решение. Объяснить это просто. Покупая продукцию брендов вроде JET или GTV, вы получаете ряд объективных преимуществ. А именно:

плавное и бесшумное закрытие дверей;
длительный срок службы;
способность выдержать нагрузки;
качественное крепление на фасаде;
работа даже с тяжелыми дверцами;
возможность регулирования;
широкий ассортимент;
наличие на рынке отличных изготовителей;
защита от протекания масел и рабочих жидкостей.

Регулируя работу клапана доводчика, можно ускорить или замедлить процесс открывания и закрывания мебельных дверей. Приложив легкое усилие, створка сама закроется, используя собственный вес.

Конструкция и материалы

При изготовлении фурнитуры такого типа используются в основном материалы на основе холоднокатаной стали. На некоторых петлях с функцией доводчика дополнительно присутствует замок. Чтобы его выполнить, применяются сплавы из меди, цинка и алюминия.

Также важно создать антикоррозийное покрытие, чтобы фурнитура не ржавела под действием влаги и иных агрессивных сред. Наиболее актуальным решением считается латунирование

Есть также и декоративное покрытие, для которого применяют разные эмали и имитацию бронзы, хрома, никеля или золота.

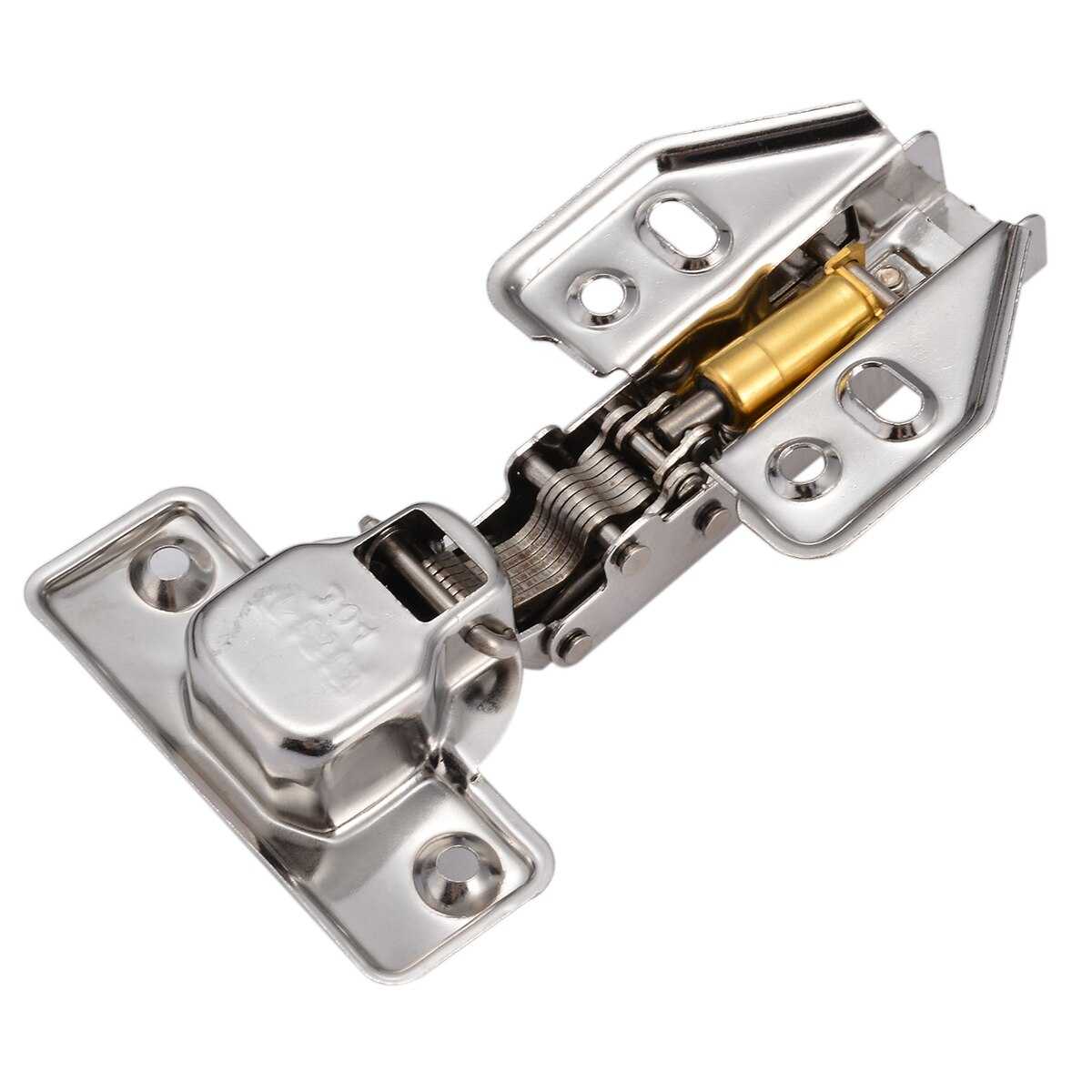

Конструктивно петли с доводкой включают в себя:

площадку для установки;
ответную планку;
чашку;
пружинные механизмы;
накладки;
подвижные типы шарниров;
встроенные демпферы;
амортизатор.

Отталкиваясь от назначения, петли изготавливают из разных материалов и с различной конструкцией или структурой. К примеру, если спецпетли с доводкой используются для дверей из стекла, чаша тут отсутствует.

Характеристика скрытых петель

Внутреннюю установку обеспечивают скрытые петли. Конструкция обеспечивает эстетичность крепления, так как чашка полностью заглублена в тело шкафа. Скрытая фурнитура способна выдержать нагрузку, аналогичную другим разновидностям петель. Крепеж достаточно прочный, обеспечивает фиксацию фасада в удобном положении, имеет высокую функциональность.

Характерные особенности скрытых петель:

Эстетичность;
Прочность;
Возможность фиксации.

Есть и недостатки скрытого монтажа. К ним относится недоступность механизма. Выполнить чистку или смазать петли затруднительно. А если вовремя этого не сделать, то грязь приведет к поломкам.

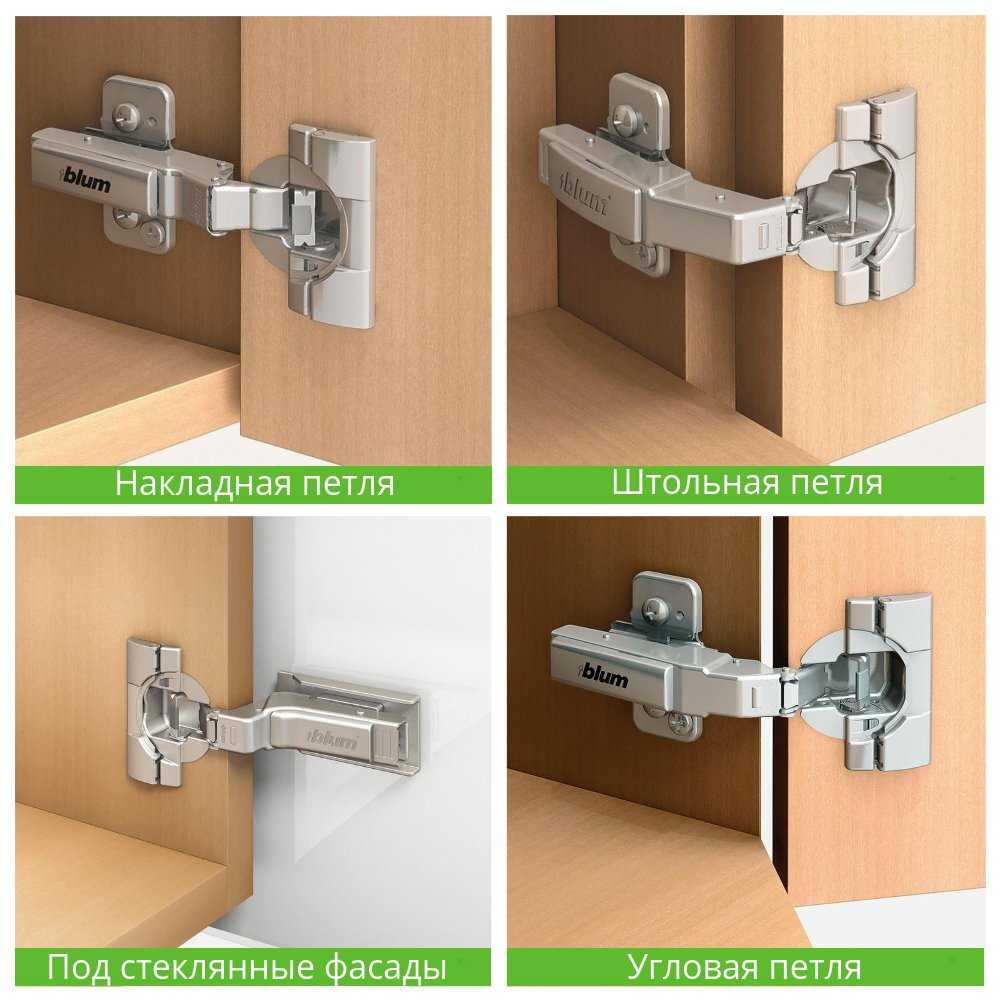

Классификация по способу крепления

Важно знать, какие бывают мебельные петли по способу крепления, так как это один из основных критериев выбора фурнитуры. Здесь классификация зависит от того, насколько чашка будет углубляться в тело шкафа

Каждый вариант имеет свои особенности и используется в зависимости от необходимого функционала.

Наиболее популярные крепежи носят название «накладные» и широко используются для шкафов разного предназначения. Также есть полунакладные и встроенные петли, которые эксплуатируются гораздо реже. Первый вариант только немного заглубляется в тело шкафа, а второй – полностью скрывается в стенке.

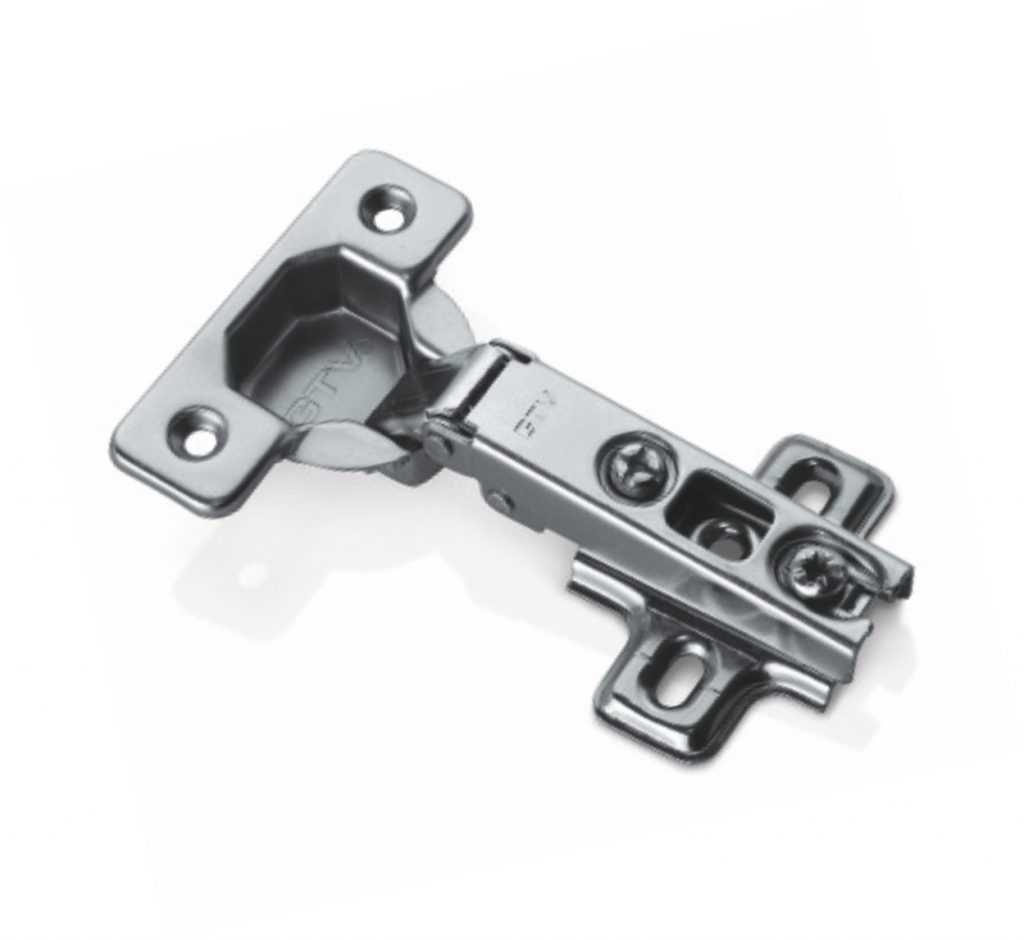

Механизм накладной петли

Виды по способу наложения включают 3 основные группы. Наиболее обширной с них являются накладные петли. Это классический механизм, который используется для всех разновидностей дверок (как мебельных, так и межкомнатных и входных). Накладные крепежи позволяют открывать фасад на 90 градусов. Петли поддерживают двери на нужном уровне, исключая перекосы. Монтаж фурнитуры проводится основной частью к боковой стенке внутри шкафчика.

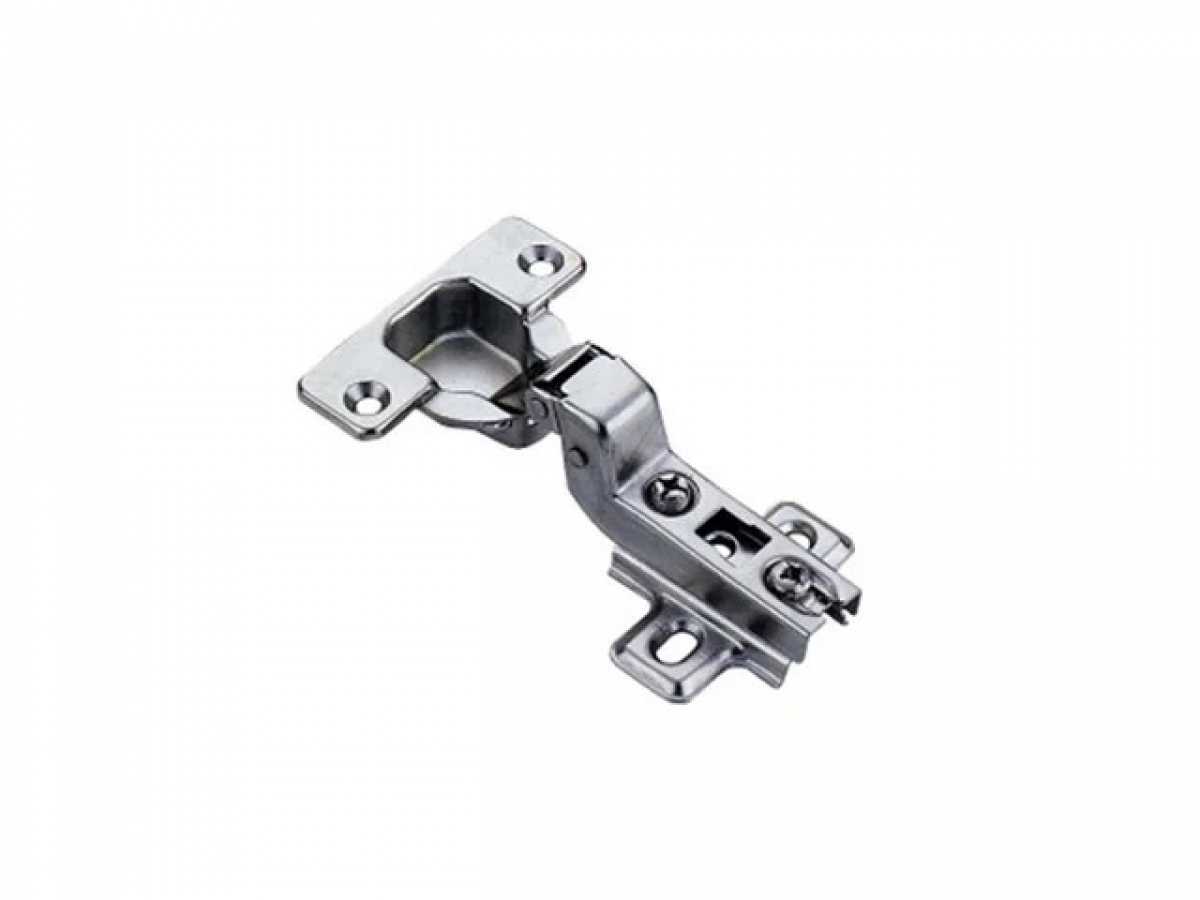

Особенности полунакладной петли

Полунакладной крепеж используется при необходимости фиксации двух фасадов перпендикулярно к одной стойке. При этом дверцы должны закрывать ее полностью. Главное отличие от накладной петли – это изгиб основание и перекрывание фасадом только половины шкафа. Такая фурнитура чаще всего используется для мебельного гарнитура на кухне.

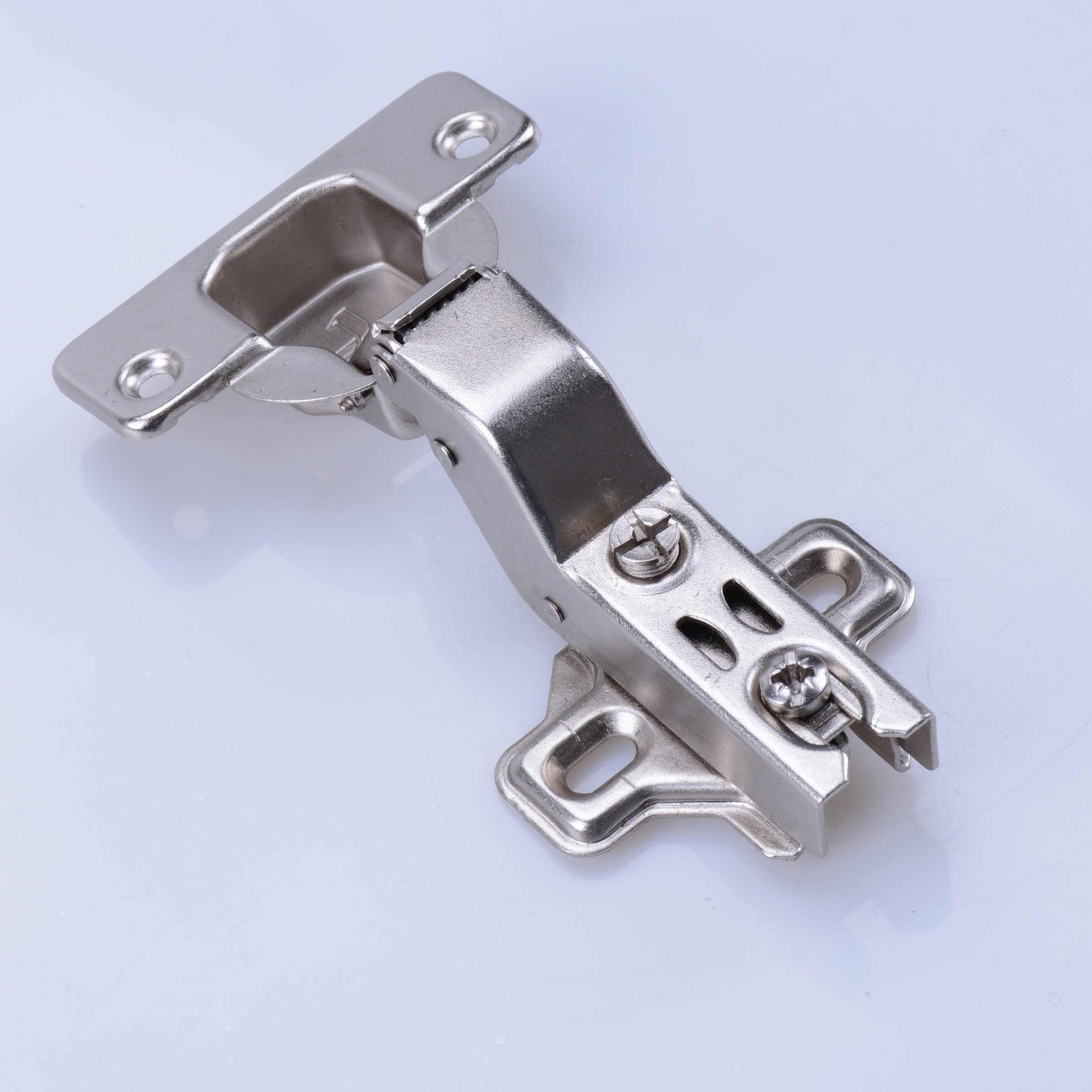

Конструкция вкладной петли

Конструкция крепежей близка к полунакладной фурнитуре, но полностью отличается назначение изделий. Вкладные петли используют при небольшом заглублении дверок в шкаф. Выраженный изгиб отличает внутренний крепежи от прочих разновидностей. Благодаря такой конструкции можно широко распахнуть фасады.

Какие бывают доводчики

Механизмы различаются местом установки конструкции и принципом работы. По способу крепления различают:

Корпусные – устанавливаются на внутреннюю стенку шкафа.

Встроенные в петли.

Размещенные между мебельными петлями.

По принципу работы бывают:

масляные (способны плавно закрыть дверь);
газовые (стоят дешевле, но обеспечивают медленный ход дверки с середины пути).

Газовые доводчики рекомендуются для установки на откидные двери (открывающиеся вниз), а масляные подойдут для распашных.

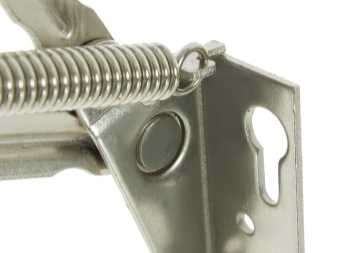

Подъемные механизмы

На откидных дверцах, открывающихся вверх или вниз, устанавливают подъемники. На распашные их крепят реже. Ранее встретить такие сложные механизмы можно было только на дорогих экземплярах, сейчас подъемные системы встречаются на любой мебели и бывают четырех видов:

пружинная система — простая и распространенная конструкция. Пружины из прочного металла притягивают или отталкивают дверцу. Механизм практичен, при правильной эксплуатации исправно работает долгое время. Единственный минус пружинной системы — дверки нельзя зафиксировать в любом положении. Они или открыты, или закрыты.
пружинно-масляная — такая модель подъемника отличается от предыдущей плавностью движения. Это обусловлено тем, что пружина помещена в металлическую капсулу, заполненную полимером или маслом. Диагональный подъемник – стандартный вариант этой модели.
основанные на газовом принципе. Смягчающим фактором является воздух. Механизм представляет собой камеру с поршнем. При сжатии или растяжении в камере изменяется давление. Это дает необходимую плавность хода. Такие подъемники ломаются чаще других, поэтому следует опасаться поддельной продукции.
электрические механизмы — новейшие и самые дорогие системы подъемников, реагируют на касание дверки шкафа. Можно установить угол открывания (не больше 107 градусов) и время задержки, после которой дверь закроется самостоятельно.

Подробнее о фурнитуре кухонных шкафов можно прочитать здесь.

Газовые лифты

Такие устройства проще подъемников. Закрываясь, дверь шкафа давит на поршень. Воздух в камере сжимается, тем самым смягчая удар. В отличие от подъемных систем, газовые активизируются в конце хода двери.

В современных системах производители заменили воздух в камерах полимером.

Доводчики для выдвижных ящиков

Обычно амортизаторы ставятся на метабоксы – мебельные ящики с твердым толстым дном, фасадом и задней частью из ДСП или МДФ, боковые стенки которых из металла. Бывают направляющие со встроенными доводчиками и раздельные компоненты, представляющие комплект для ящика.

На обычные кухонные ящики с днищем из ДВП также можно поставить амортизаторы, но нужно учесть способ крепежа перед покупкой. Если монтаж будет производиться к дну, потребуется его усиление. Если ко внутренней стенке шкафа – конструкция механизма не позволит поставить его на самый нижний ящик (есть исключения, которые крепятся выше направляющей).

Также можно приобрести шариковые направляющие со встроенным доводчиком и заменить стандартные. Это будет дороже, но не придется переделывать конструкцию гарнитура.

Доводчики для мебельных петель

Существует три разновидности доводчиков на петлях:

Стандартные, встроенные в плечо, которое соединяется с чашей. Плечо имеет специфическую пружинную форму, по которой можно определить наличие доводчика.

Встроенные амортизаторы с регулировкой степени усилия. В зависимости от веса и площади двери, дотягивание до закрытого состояния может происходить медленнее и быстрее. Предусмотрено полное или частичное «гашение» удара о корпус.

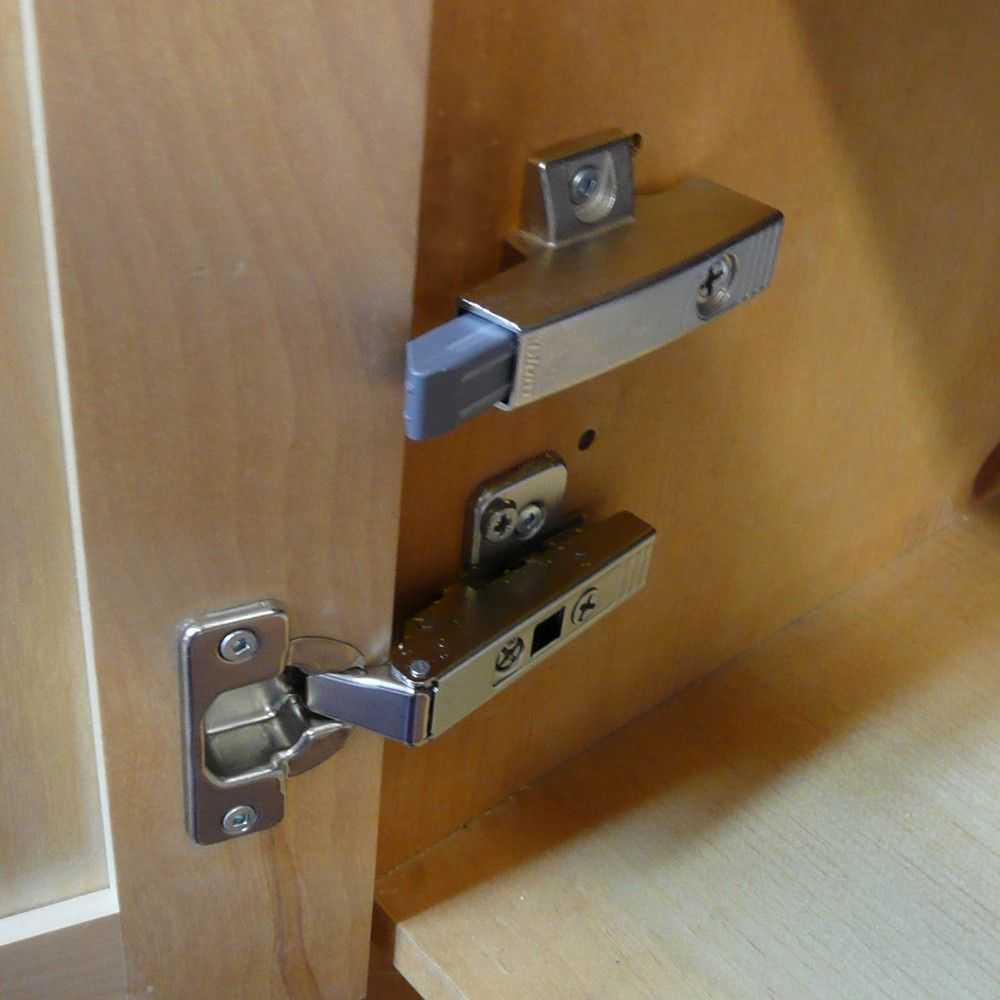

Накладные доводчики. Можно купить отдельно от навесов и установить по мере необходимости позже. Каждая фирма выпускает модели, подходящие только к своим петлям. На фасады с тремя навесами по желанию можно установить один или два амортизатора.

По типу крепления накладные доводчики также производят трех видов:

С прикручиванием на чашку петли (SOFTECH R).

С защелкиванием на чашку петли (WAVE).

С защелкиванием на плече петли (SOFTPLUS).

Демпферы

Стоит упомянуть также самых маленьких помощников в борьбе с шумом фасадов. Демпферы выполняют ту же роль, что и доводчики – гасят удар при закрывании дверцы. Они ставятся в дополнение к основным механизмам и бывают трех видов:

Накладные. Крепятся внутри шкафа к боковой стенке.

Врезные. Врезаются в торец стенки или крышки корпуса.

Силиконовые. Приклеиваются к торцу шкафа.

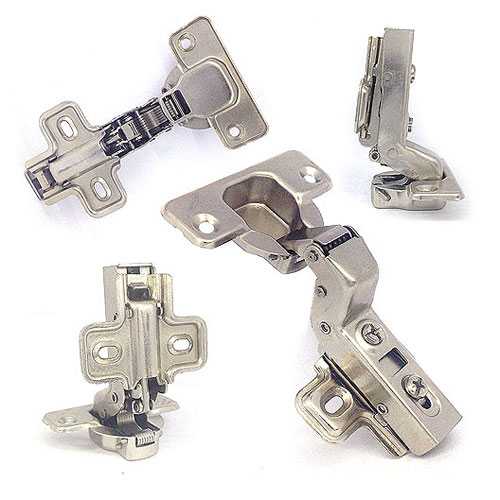

Какие бывают виды петель для шкафов?

Предназначение дверных петель при изготовлении шкафа может быть разным.

Они есть и для крепления дверок под разными углами, и для устройства накладных или внутренних фасадов. Есть, специальные инверсные петли, и петли для размещения в металлическом профиле.

Четырехшарнирная петля по своему предназначению бывает:

Накладная
Полунакладная
Внутренняя
Инверсная
Угловая
Реверсная

Это все – регулируемые петли, занимающие свое положение в устройстве шкафа. В качестве приятных дополнительных деталей, у четырехшарнирных петель еще можно отметить наличие функции Clip-on, и доводчика.

Clip-on – соединение двух элементов петли простым защелкиванием. Доводчик – часть конструкции петли, который способствует плавному закрытию дверцы.

Дверные петли с доводчиком очень удобны для эксплуатации шкафа. Они помогают исключить раздражающее хлопанье дверок и оберегают фасады со стеклом от возможного повреждения.

Для дверей шкафа

Многие не знают, какие петли бывают для дверей шкафа. Их большое множество. Каждая из отдельного вида может выполнять свою функцию, которая на нее возлагается. Шкаф – это элемент мебели, который есть в разных жилых и офисных помещениях. Петли – это вспомогательные приспособления, которые в первую очередь обеспечивают подвижность некоторых компонентов конструкции.

Выбору этих изделий следует уделить отдельное внимание, поскольку производители выпускают разные типы петель и каждая модель имеет свое назначение. Данная разновидность изделия создается в соответствии с принятой, европейской стандартизацией

Подбирается для каждого вида мебели индивидуально. На выбор влияют возможность ее эксплуатации, назначения. Устанавливается во внутренней части изделия. На сегодняшний день эта фурнитура производиться из стали, латуни. На нее не имеет воздействие повышенная влажность, не подверженная коррозии, ржавчине. Долговечная в использовании

Данная разновидность изделия создается в соответствии с принятой, европейской стандартизацией. Подбирается для каждого вида мебели индивидуально. На выбор влияют возможность ее эксплуатации, назначения. Устанавливается во внутренней части изделия. На сегодняшний день эта фурнитура производиться из стали, латуни. На нее не имеет воздействие повышенная влажность, не подверженная коррозии, ржавчине. Долговечная в использовании.

Петли для мебели представляют собой устройство, которым створки дверной конструкции фиксируются к фасаду мебельного блока.

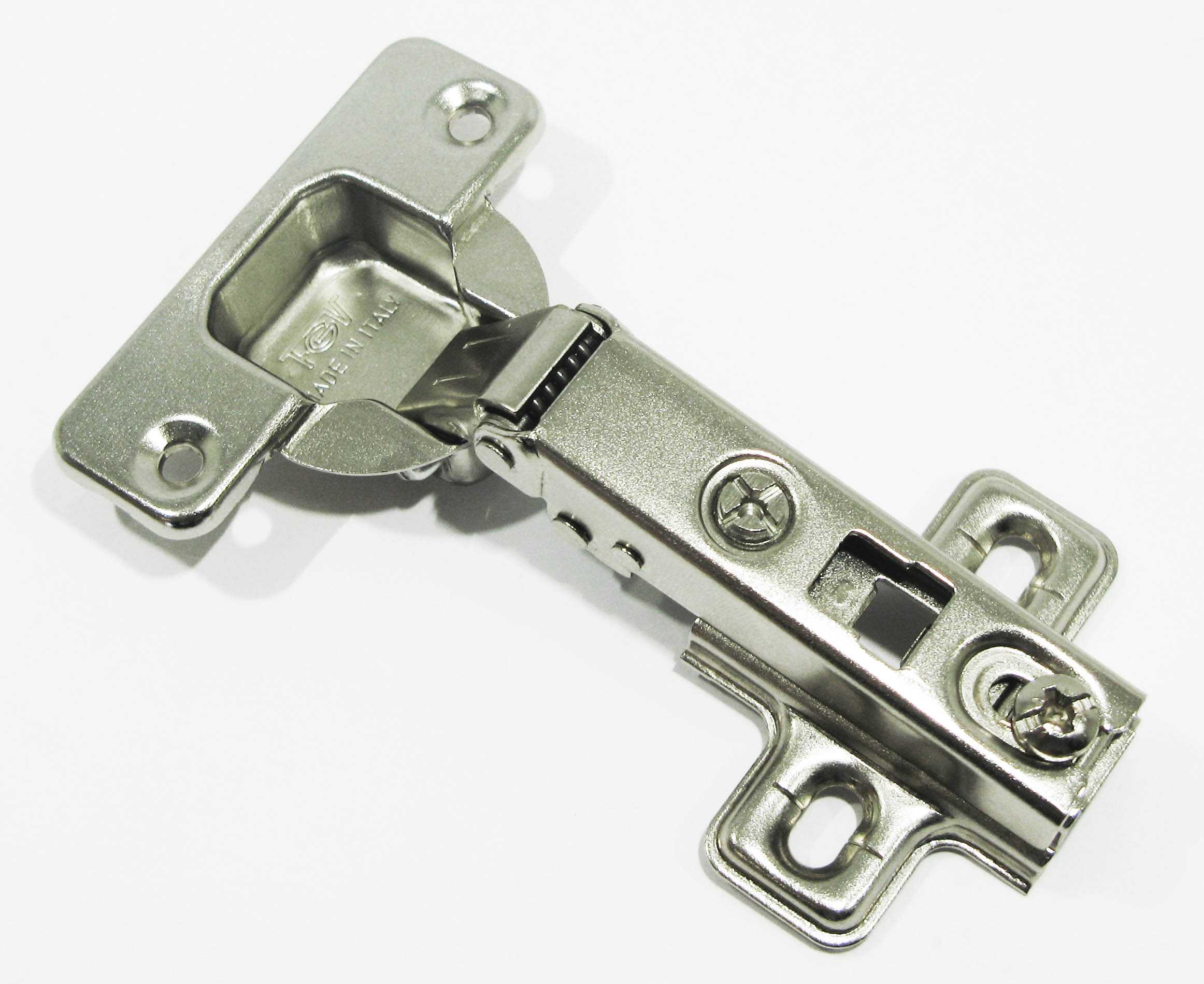

Накладные петли

Этот тип петель является классическим. Используется во многих мебельных изделиях. Обладает такими свойствами:

Данный фиксирующий элемент может иметь различную форму, размеры.
Выдерживает разные нагрузки.
Предназначен для открытия, закрытия дверей различных мебельных гарнитуров.
Открывает створки на 90 градусов.
Не дает перекашиваться прикрепленным к нему деталям, удерживает их на нужном уровне.

Петли этого типа представляют собой четырехшарнирные механизмы, которые получили большое распространение среди пользователей.

Эта разновидность имеет такое название благодаря способу его установки, а именно накладным типом. Петля состоит чашки, находящейся на планке, которая будет монтироваться к внутренней стенке, крепежной петли, шарнира. Ее установка не требует сверление фасадной поверхности. Это преимущество отличает накладную петлю от других разновидностей, выручает, когда невозможно врезаться в фасад из-за его толщины. Недостаток – имеют тугое крепление. Это не позволяет совершать регулировку в трех положениях.

Обычно они монтируются на шкафах со створками распашного вида.

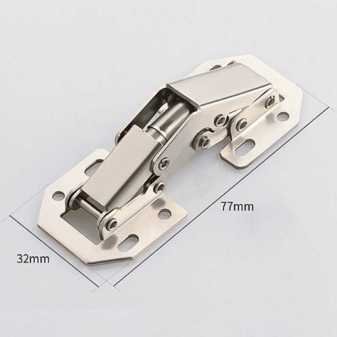

Петли 90 градусов

Эта петля, довольно распространенная у создателей мебельных фасадов. Название ее больше нарицательное, чем реальное. Она может открывать дверцы под большим углом, чем заявлено. Имеет несколько видов:

Внешняя петля 90 °. Не имеет изгиба. Применяется для установки на дверцы, которые при закрывании не будут иметь зазор. В других случаях это расстояние может быть 1мм.
Полувнешняя. Имеется средний изгиб. В мебельной индустрии применяется не часто. Его можно увидеть в кухонных гарнитурах, состоявших из двух рядов горизонтальных ящиков. Эта петля крепиться на нижнюю дверцу.
Внутренняя. Имеет большой тип изгиба. При открывании двери происходит вынос ее за границу корпуса. Используется для подчеркивания толщины фасадных деталей.

Такие конструкции обеспечивают дверце угол раскрытия 90 градусов.

Петли 180 градусов

Имеет два вида: крокодил и прямая петля. Первый тип имеет сложный подвид чашки, из-за характеристик которой открытие двери происходит в развернутом виде на 180 градусов. Имеет также отличительную форму плечика. Второй вид применим для фальшивых панелей фасад которых прикрепляется к боковине, находящейся на одной плоскости.

Такой вид петель используется на кухонных угловых модулях.

Установка

Эффективность работы мебельных четырехшарнирных механизмов зависит от их правильной установки. Чтобы правильно установить мебельные петли, необходимо определить вес дверцы и ее размеры. В некоторых случаях на дверях шкафа может быть расположено большое зеркало, вес которого также необходимо учитывать при монтаже креплений. Обычно для дверок кухонных шкафов используется 2 крепления, тогда как для больших книжных шкафов или шифоньеров на дверцу закрепляют по 4 крепежных механизма. Если дверца мебели выполнена из тяжелого массива натурального дерева, то на ней может быть установлено 5–6 петель. Для выполнения монтажа креплений к мебельной конструкции потребуется подготовить следующий инструмент:

рулетка, линейка, карандаш;
электрическая дрель, шуруповерт;
сверло по дереву, сверло-коронка;
мебельные метизы.

Перед установкой мебельных четырехшарнирных петель потребуется выполнить измерения и разметку точек крепления. От верхнего и нижнего края отступ до места крепления петли должен быть не более 12 см. Оставшееся расстояние делят на количество размещаемых петель. Расстояние от смежного края дверцы должно быть не менее 20 мм. Для облегчения задачи по разметке используют специальные готовые разметочные шаблоны. При выполнении разметки учитывают конструкцию четырехшарнирной петли и места ее фиксации.

После того как разметка выполнена, делают подготовительные отверстия для чашки четырехшарнирной петли и для ее крепежных элементов. Отверстия для саморезов выполняют простым сверлом по дереву, а отверстие для чашки делают коронкой на глубину 11 мм. Для саморезов отверстия выполняют на глубину 2/3 от их длины.

Сначала размечают и крепят четырехшарнирную петлю к дверце шкафа, и только после того, как эта часть крепления будет установлена, переходят к разметке и креплению петли на поверхности шкафа. При навешивании креплений необходимо проверить, насколько правильно выполнено их размещение и. Плотность контакта дверки со шкафом регулируется более сильной затяжкой саморезов и регулировочным винтом петли. С его же помощью устраняются перекосы и зазоры между дверцей и шкафом. Результатом работы должно быть плотное прилегание дверцы и свободное ее открывание/закрывание.

Некоторые модели накладных четырехшарнирных креплений имеют 2 регулировочных механизма, и при корректировке положения дверцы сначала ослабляют или затягивают ближний регулятор, а затем те же манипуляции производятся с дальним регулятором.

О том, как установить мебельную петлю без фрезеровки, смотрите в следующем видео.

Предназначение и механизм работы

Рояльные петли еще называют карточными. Это одношарнирный много трубчатый механизм, который включает в себя две пластины. Одну сторону крепят на внутреннюю часть фасада. Для этого можно использовать способ пазования. Вторую сторону прикрепляют к торцу боковой стенки корпуса на мебельном изделии.

Рояльные петли из нержавеющей стали нашли свое широкое применение в разных сферах. Их применяют в мебельном производстве в качестве скрытого крепежного элемента. Они выдерживают большие нагрузки на дверцу или фасад. Петлю крепят по всей длине торца, поэтому она выдерживает всю дверь.

Нержавеющие рояльные петли крепят в кухонных шкафах, тумбочках, уголках для кухни, пуфиках (механизм верхнего открывания сидения). Этот тип крепления можно встретить в угловом шкафу купе, в котором одна дверца является подвижной. Вторую крепят на рояльные петли.

Чтобы вертикальные двери работали правильно, в процессе производства устанавливают магнитные держатели. Они имеют характерные отличие от стандартного типа четырехшарнирной мебели. В механизме рояльных петель отсутствуют пружины, а также магнит. Именно поэтому они неплотно прилегают к корпусу.

Короткая рояльная петля

Особенности

По своей конструкции четырехшарнирные крепления обладают определенными особенностями. Несмотря на разнообразие модификаций, крепления имеют общие детали.

Чашки, располагающиеся на специальной планке для монтажа. Чтобы закрепить чашку на полотне мебельной дверцы, с ее изнаночной стороны коронкой сверлят глухое отверстие, равное диаметру крепления.
Следующим элементом является рычажная петля, которая крепится к конструкции шкафа.
Устройство шарнирного типа, обеспечивающее подвижность мебельной петли.
Мебельные метизы для фиксации петли.

Примечательно, что накладные мебельные крепления не требуют предварительного высверливания для установки, тогда как вкладные петли крепятся с предварительной подготовкой основания для фиксации. Существуют отличия между вкладными и накладными мебельными петлями.

При использовании накладных креплений дверца при открытии закрывает собой часть торцевой планки конструкции шкафа. При использовании врезной модели во время открывания дверца заходит вовнутрь корпуса шкафа.
Выбор конструкции креплений зависит от того, какой толщины стенки и дверцы у шкафа. Для установки петли с чашкой потребуется вырезать отверстие глубиной не менее 11 мм. Стандартная толщина конструкций для мебели составляет 16 мм. Если толщина у изделия меньше нормы, то при монтаже дверок используют накладные петли.
У врезных мебельных креплений изгиб монтажной пластины небольшой, поэтому при открытии дверки срабатывает шарнирный механизм, не предусмотренный у накладных типов петель.

Четырехшарнирное мебельное крепление устроено как механизм, состоящий из пары рычагов. На одной стороне крепления расположен шарнирный механизм, а на второй – шашка петли, закрепляемая в глухом отверстии дверцы. Петельное крепление сконструировано так, что рычаги находятся в положении, когда чашка стоит параллельно корпусу шкафа или перпендикулярно ему. Шарнирный механизм состоит из пары пружин спирального или плоского типа. Разгибательное усилие пружинного механизма создает силу прижатия дверцы к корпусу шкафа. Современные модели креплений имеют регулировочный винт для коррекции степени такого прижатия.

У монтажной планки четырехшарнирного крепления есть специальные боковые ушки с отверстиями, с помощью которых и происходит крепление петли к шкафу. У дорогостоящих моделей петель имеется эксцентриковая регулировка положения петли относительно конструкции шкафа.

Ответная монтажная планка и чашка крепления соединяются специальным винтом для крепления, вкрученным в планку. Сама петля уходит в ответную планку так, чтобы винт крепления свободно передвигался по пазу, расположенному на конце плеча планки. Корректировка расположения механизма мебельной петли происходит путем подкручивания регулировочного винта, который упирается в ответную монтажную планку. Такой винт может быть закрыт пластиковой или металлической декоративной накладкой. В некоторых моделях соединение тела крепления с ответной монтажной планкой происходит при помощи специального защелкивающегося механизма.

Как правильно установить

Установка накладных дверных петель на кухонных шкафах — процесс несложный. Но все же он требует небольших знаний и умений.

Инструмент, который вам понадобится при установке дверных петель:

карандаш;
линейка;
дрель;
фреза;
отвертка;
саморезы.

Вначале делаете разметку размещения петли на дверце. Для того, чтобы врезать петлю в дверь необходимо высверлить отверстие. Для этого отмечается центр круга, в который будет установлена чашка мебельной петли. Количество петель на дверце должно быть не менее двух и зависит от веса двери и ее размеров. Расстояние между петлями должно быть не менее 45 см, от верхнего края двери — приблизительно 10 см, от бокового края — 2,1см. Для облегчения работы нужно изготовить шаблон в виде прямоугольника с соответствующими размерами. Тогда вам не придется отмерять данные расстояния для каждой петли, и будет меньшая вероятность ошибиться.

Теперь производите сверление отверстия. Для этого фрезу диаметром 35 мм устанавливаете в дрель и делаете отверстие глубиной 1, 25 см. При этом если ваш фасад имеет на наружной части рисунок с углублением, то глубину отверстия стоит уменьшить на пару миллиметров, чтобы исключить возможность сделать отверстие насквозь.

Далее ставите саму петля в отверстие, и крепите ее саморезами.

Теперь необходимо навесить дверцу на короб.

Когда начинаете крепить дверь, ее необходимо разместить на 2 мм ниже и на 1 мм в бок от края, чтобы впоследствии фасад легко было отрегулировать. В окончании прикручивается петлю саморезами к коробу.

Далее производите регулировку фасада.

Есть возможность производить регулировку в трех плоскостях:

В сторону. Этот способ обычно применяется сразу после установки, для регулировки диагонали изделия. Для этого используют шуруп в петле, который находится на петле ближе к краю короба.
Вниз — вверх. Этот способ также применяется для регулировки двери после установки, и в момент провисания двери во время эксплуатации. Чтобы отрегулировать дверь по вертикале, немного ослабляем саморезы, которыми петля прикручивается к стенке короба после чего имеется возможность поднять или опустить дверцу на несколько миллиметров.
В глубину. Здесь регулируется расстояние между фасадом и коробом. Чтобы произвести данную регулировку необходимо немного отвернуть дальний шуруп на петле и подвинуть дверцу на несколько миллиметров вглубь или наружу.
