Обзор размеров конфирматов

Основные параметры

Еврошуруп имеет возможность соединять мебельные детали, толщина которых не превышает 16 мм. Чтобы выполнить посадочное отверстие, проще всего воспользоваться специальным конфирматным сверлом, а для закрепления метиза применяется ключ, предназначенный для евровинта. Соединение мебельных конструкций требует аккуратности и определенного навыка в работе. Важным этапом является правильный выбор размера метизов и расчет их количества.

Размеры

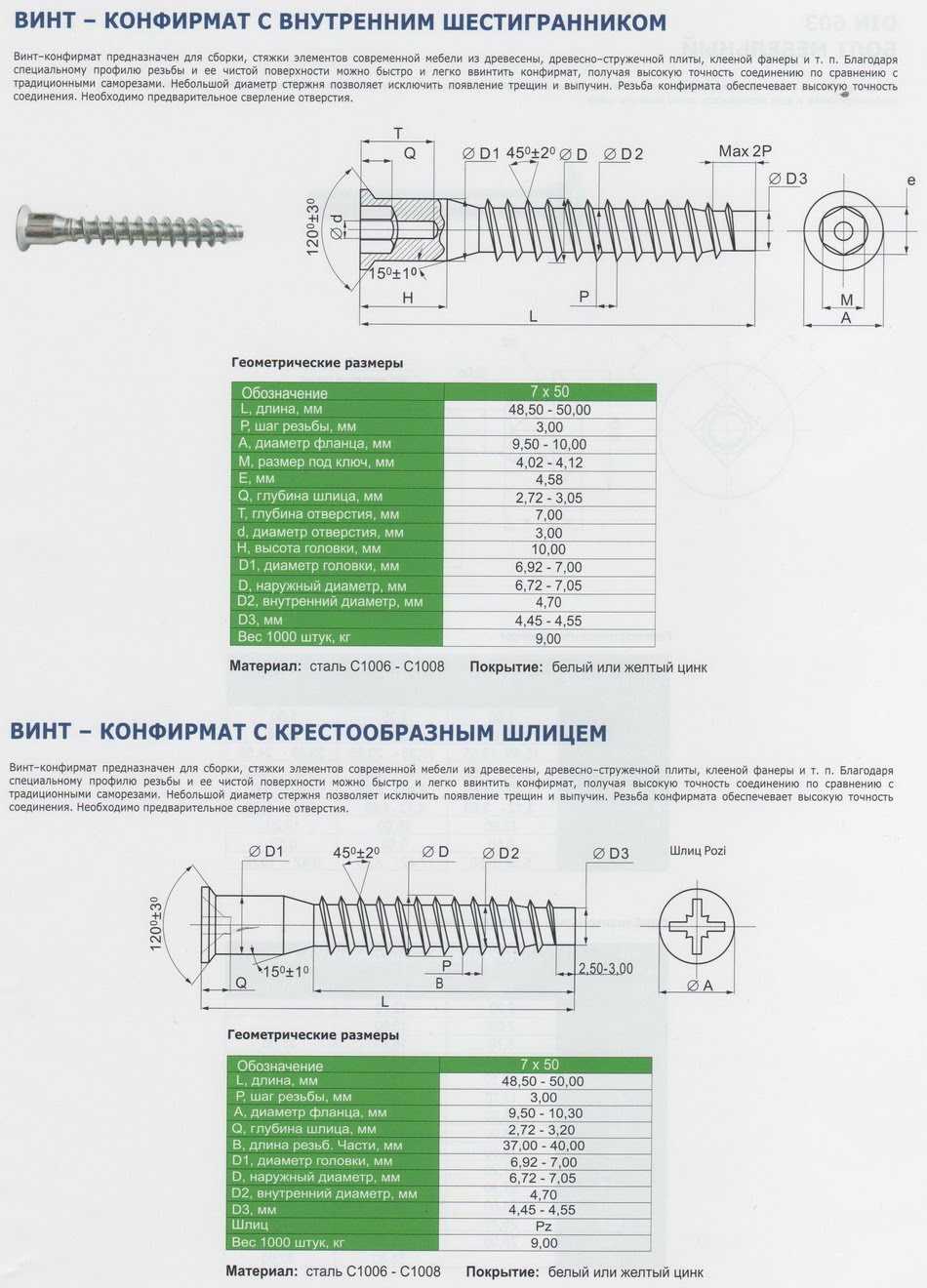

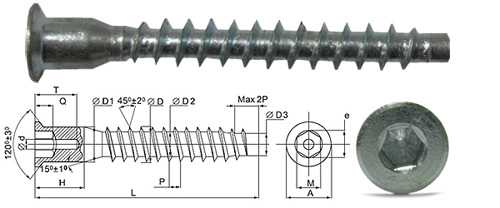

Европейский винт имеет стандартный размерный ряд, запись габаритов осуществляется в виде цифр, где первая обозначает диаметр, указанный в миллиметрах, а вторая – длину метиза (тоже в миллиметрах).

Диаметр рабочего стержня, мм	Длина рабочего стержня, мм
5	40; 50
6,3	40; 50
7	40; 50; 60; 70

Как показывает практика, для сборки мебельных конструкций чаще всего применяются метизы, которые имеют размерность 6,3х50 мм или 7х40 мм.

Вес

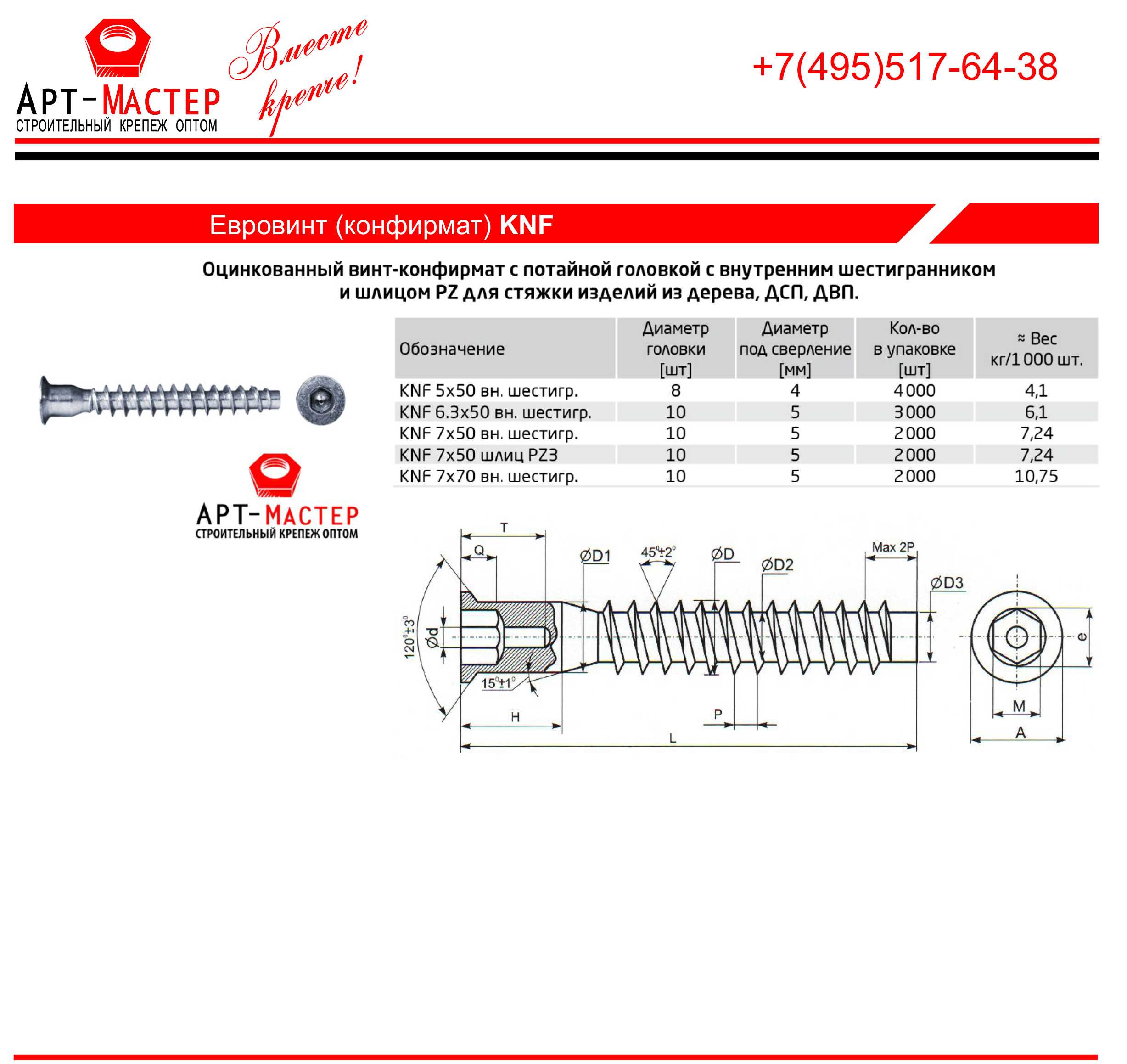

В российских профильных торговых точках продажа метизов осуществляется на вес, поэтому при покупке этих материалов следует знать, что цена будет указана за 1 кг. Общее количество метизов, необходимых для выполнения стяжки мебельных элементов, зависит от площади крепления.

Чтобы было легче ориентироваться в определении количества, существуют данные, сколько весит 1000 шт. евровинтов различного размерного ряда.

Диаметр метиза, мм	Вес 100 штук метизов, кг
длина 40 мм	длина 50 мм	длина 60 мм	длина 70 мм
5	4,5	5,48	—	—
6,3	7,1	8,2	—	—
7	7,3	9,1	14,1	21,1

Все конфирматы, выпускающиеся в России, должны соответствовать международным стандартам и требованиям 3E120, 3E122.

Наиболее востребованным и распространенным считается еврометиз с плоской головкой под шестигранник, для монтажа которого применяется специальный ключ с шестью гранями или бита для шуруповерта, обеспечивающие надежную затяжку винта в плоскости древесной мебельной плиты.

Нюансы:

• Во время сверления отверстий с плоской стороны детали, не нажимайте слишком сильно на дрель, иначе на выходе с противоположной стороны детали, сверло может отколоть ламинат вокруг отверстия.
• Чем хуже заточено сверло, тем больше шансов отколоть ламинат.
• Когда сверлите отверстие с торца детали, следите за тем, чтобы сверло было направлено в центр детали, а не «смотрело» вверх или вниз. То есть нужно сверлить строго по центру детали, не наклонять и не поднимать дрель относительно детали. Иначе, если вы будете сверлить отверстие под углом, сверло может «выйти» с плоской стороны детали и испортить вам заготовку.

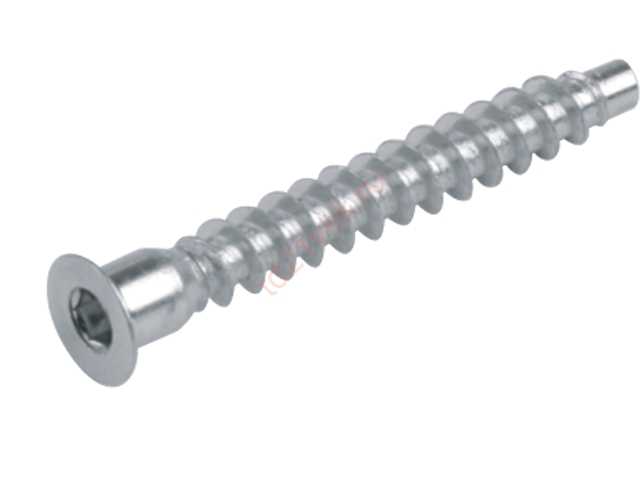

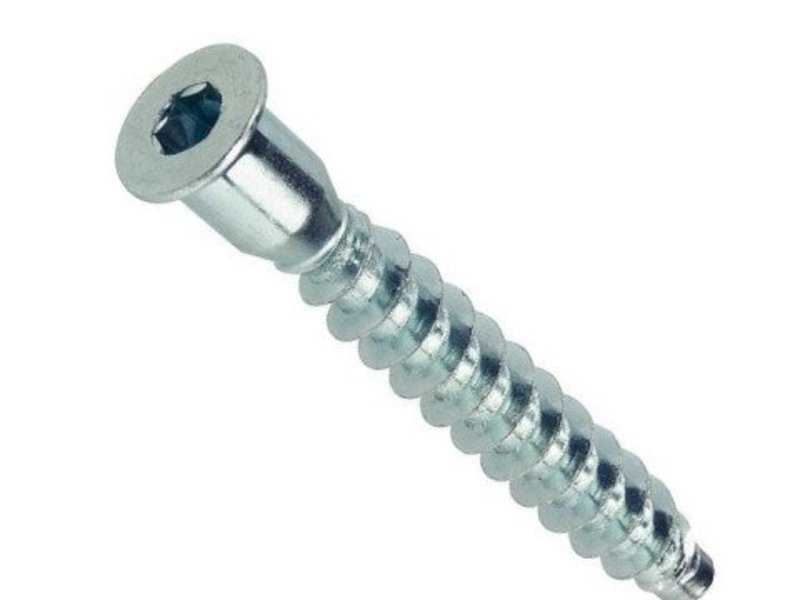

Конфирмат
, он же еврошуруп
, он же евровинт
, он же стяжка шурупная
— это, попросту говоря, мебельный шуруп. Любимый мебельщиками за простоту установки и не требующий особой точности при присадке — нужна только дрель и шестигранный ключ для конфирмата.

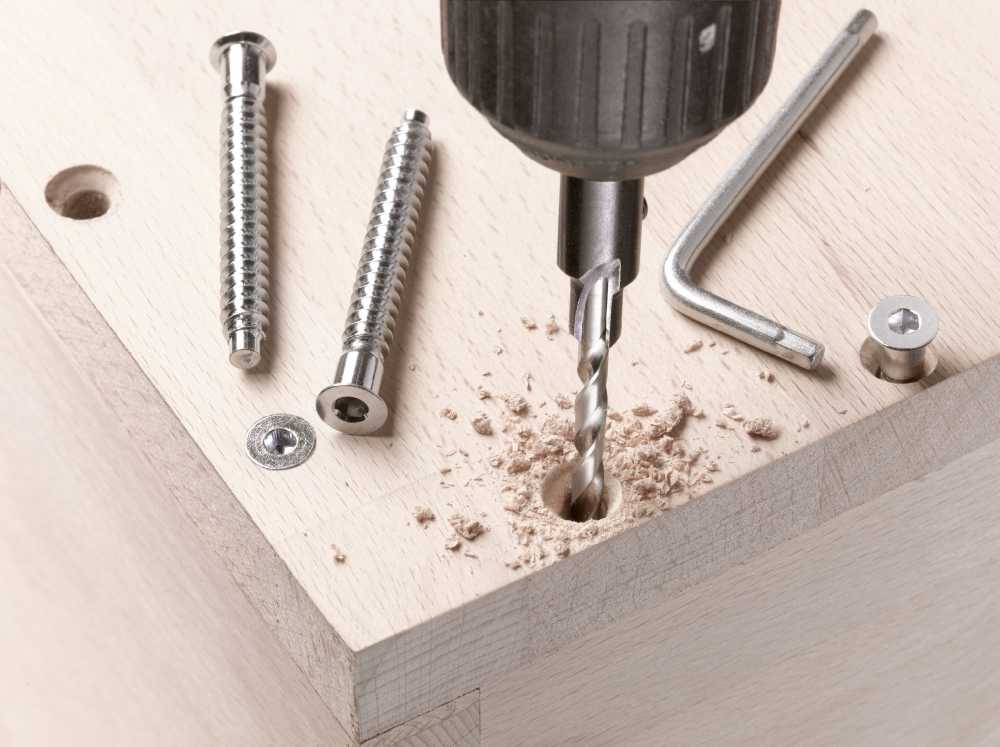

Для установки этой стяжки нужны два отверстия: одно просверливается в торце
основной детали, а другое — в пласти
детали, которая присоединяется к основной. Конфирмат настолько прост в присадке, что сверлить отверстия под него можно даже по месту в процессе сборки изделия. С этим справится и начинающий мебельщик.

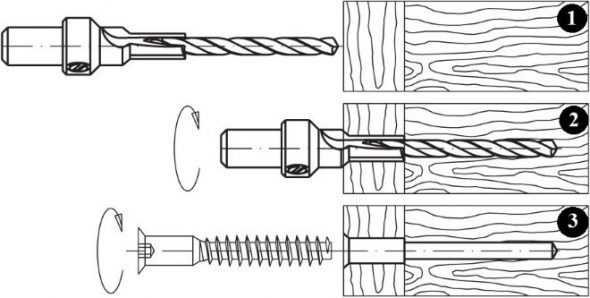

Для того, чтобы упростить сверление отверстий под евровинт, выпускается специальное сверло. состоит из фрезы и обычного сверла. Фреза предназначена для сверления отверстия диаметром 7мм (под шейку конфирмата) и зенкования (под шляпку конфирмата). Сверло вставляется в юбку фрезы и зажимается винтом.

Зачастую в продаже такое сверло найти не так легко, особенно в небольших городах. Но даже если вы его не купите, не расстраивайтесь, у него есть некоторые недостатки. Это лично моё мнение.

Первое, с чем я столкнулся в работе со сверлом для конфирмата, то, что при большом объёме работы со временем между сверлом и юбкой фрезы забиваются опилки. Это быстро приводит к негодности сверла. От вибрации ослабляется зажимной винт. Приходится его чаще зажимать, поэтому слизываются грани на ключе и в итоге на самом винте.

Я не пользуюсь сверлом для конфирмата. Применяю два обычных сверла (разного размера под резьбу и шейку винта) и зенковку.

Важный нюанс:

При сверлении глухого отверстия в торец плиты важно выдерживать перпендикулярность, чтобы сверло не проткнуло стенку детали! Говорю по собственному

Но, я немного отвлекся. Статья-то про конфирмат….

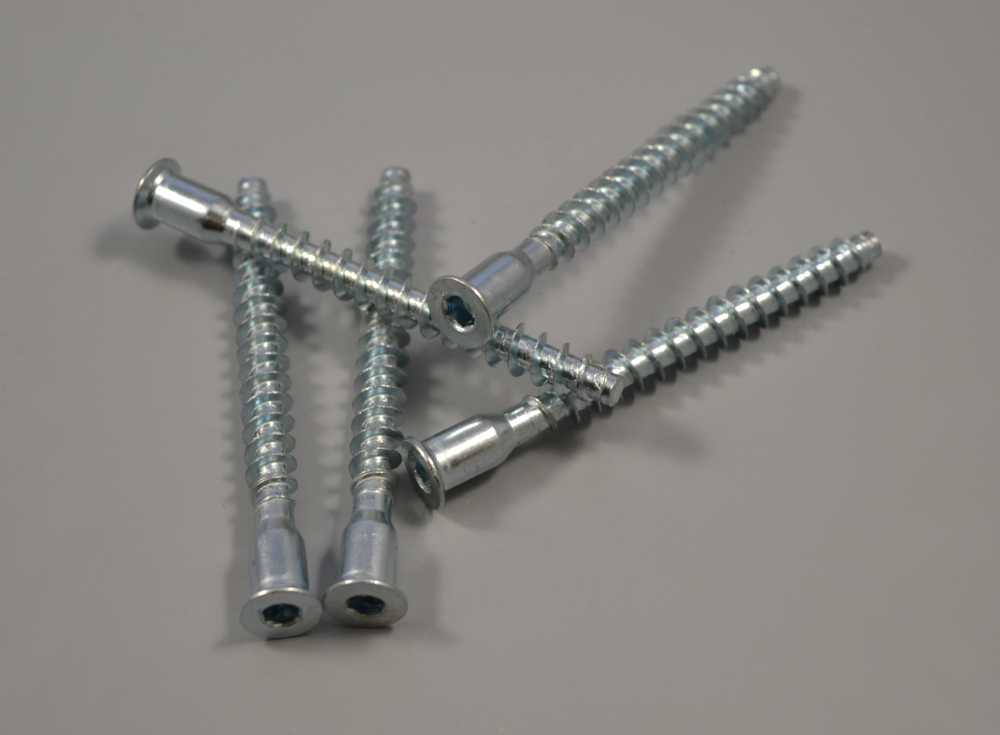

Наиболее ходовой конфирмат — 7х50. Закручивается шурупная стяжка специальным ключиком от руки или шестигранной битой с помощью дрели или шуруповерта.

Ни в коем случае не покупайте конфирматы, выполненные под крестообразную отвертку! Таким евровинтом вы не сможете максимально плотно стянуть детали. Это может привести к расшатыванию изделия.

Минусы конфирмата:

• это не скрытый крепеж. Видно шляпку. Её обычно закрывают либо пластиковой заглушкой, либо наклейкой, подбирая по цвету ЛДСП.
• мебель, которая собрана на конфирматах, не выдерживает многократную сборку-разборку (не более трех раз). Это связано с тем, что конфирмат нарезает резьбу в ДСП — относительно мягком материале. И при частой разборке резьба может сорваться.

Плюсы конфирмата:

• конфирмат прост в установке и не требует специального оборудования и точности при присадке (как в случае с минификсом). Но расслабляться не стоит. Чтобы делать качественную мебель надо точно сверлить под любой крепеж.
• конфирмат стягивает детали достаточно плотно и надежно. Хорошо «сидит» в материале.
• выдерживает большие нагрузки. Но в случае крепления полки, которую рассчитывают хорошо «грузить», используется крепеж конфирмат + шкант.
• можно подправить киянкой. Например, выровнять детали по торцам. Но в таком случае, конфирмат оттуда уже лучше не выкручивать.

По моему мнению, конфирмат удобный, надежный, быстрый в применении. Но если появляется возможность воспользоваться оборудованием или приспособлением для более сложного крепежа, я выбрал бы эксцентриковую стяжку.

P.S.
Чтобы помочь людям, которые хотят делать качественную мебель своими руками, я разрабатываю приспособление из ЛДСП для сверления отверстий под эксцентрик и петлю (). Надеюсь скоро выложить его на сайте.

СВЕРЛЕНИЕ ДЕРЕВА, ДСП И ФАНЕРЫ: КАК СВЕРЛИТЬ ДЕРЕВО?

Пришло время поговорить о сверлении дерева, ДСП или фанеры. На первый взгляд, кажется — что может быть проще сверления дерева? Дерево успешно сверлят с помощью обычных сверл по металлу, а можно вместо сверла воспользоваться обычным гвоздем или проволокой с расплющенным концом. Но если для нужного отверстия в дереве важен каждый миллиметр и необходима особая чистота поверхности, то необходимо применять специальные сверла для сверления дерева. На видах сверл для дерева остановимся подробнее.

СВЕРЛА ДЛЯ ДЕРЕВА, ДСП И ФАНЕРЫ

Специальные сверла для дерева подразделяются на несколько основных видов: спиральное, витое (односпиральное), перьевое, кольцевое (коронка), цилиндрическое (сверло Форстнера). Все эти сверла предназначены исключительно для дерева: ни камень, ни металл обрабатывать ими нельзя.

Спиральное сверло

Это сверло предназначено для сверления отверстий малого или среднего диаметра. Именно это сверло с натяжкой может быть заменено сверлом по металлу, но ни точности, ни хорошей чистоты отверстия в этом случае обеспечено не будет.

Витое (односпиральное) сверло

Это сверло применяется, когда нужно сделать глубокое, очень точное отверстие с чистой поверхностью стенок. Такое сверло оснащено острой режущей кромкой и имеет шнековую форму, способствующую хорошему удалению стружки.

Перьевое сверло

Это сверло применяется для сверления отверстий диаметром от 10 до 25 мм, хотя возможны и варианты. Основное достоинство такого сверла – дешевизна. Главные недостатки – плохое направление, низкая точность, низкая чистота поверхности стенок отверстия, застой стружки и необходимость частой остановки сверления для чистки отверстия.

Кольцевое сверло (коронка)

Коронки применяют для сверления отверстий большого размера (диаметр от 100 мм и больше). В набор входит одна оправка с хвостовиком (для зажима в дрели) и центровочным сверлом, а также несколько кольцевых пил (коронок), которые устанавливаются непосредственно в оправку.

Сверло Форстнера

Это сверло отличается точной геометрией сверления, оно оснащено центрирующим острием и острым подрезателем. Сверло Форстнера используют для сверления глухих точных отверстий в ДСП, ламинате или в мягких породах древесины

Стоит обратить внимание, что центрирующее острие сверла Форстнера может быть длинным или коротким. Сверло с коротким острием более склонно к уходу в сторону в начале сверления, но оно же незаменимо, если нужно сделать глухое отверстие в тонкой панели

Балеринка для дерева

Особо следует отметить такое приспособление для сверления отверстий большого диаметра (до 300 мм) в тонких деревянных панелях, как балеринка (ДСП, ДВП и пр.). Выполнена балеринка из центрирующего сверла и двух резцов, расположенных на градуированных направляющих. Смещая резцы по этим направляющим на нужное расстояние можно задать необходимый диаметр отверстия. Сверлить балеринкой нужно на очень низких оборотах или при помощи ручной дрели.

КАК СВЕРЛИТЬ ДЕРЕВО, ДСП, ДВП И ФАНЕРУ

Перейдем непосредственно к процессу сверления материалов из дерева, ДСП и прочее. Вот несколько немаловажных советов и рекомендаций:

1. Для предотвращения увода сверла в сторону в начале процесса сверления обязательно делаем углубление в центре будущего отверстия. Проделать это можно с помощью шила, но подойдут и другие острые конические предметы – саморез, гвоздь и т.д.

2. Сверление дерева производится на низких и средних оборотах дрели.

3. Для предотвращения сколов на задней поверхности материала при сквозном сверлении можно действовать двумя способами:

• Сверлим тонкое сквозное отверстие и далее по этому отверстию сверлим деталь до середины с двух сторон сверлом нужного диаметра.
• К стороне выхода сверла с помощью струбцин плотно прижимаем ровную подкладку из дерева или ДВП, сверлим отверстие, удаляем подкладку.

4. Перпендикулярность сверла обеспечивается применением направляющей для дрели или специальных кондукторов, для цилиндрических поверхностей можно использовать специальный кондуктор, который обеспечивает и центрирование сверла и перпендикулярность сверления.

5. Сверление ДСП и ЛДСП из-за хрупкости своей структуры и ламинированного или шпонированного покрытия требует особого внимания. При сверлении ДСП и ЛДСП во избежание отслоения и повреждения покрытия используют исключительно сверло Форстнера с подкладкой на выходе.

ОБЯЗАТЕЛЬНО СТАВЬТЕ ПАЛЬЦЫ ВВЕРХ И ПОДПИСЫВАЙТЕСЬ НА КАНАЛ.

Правила установки

У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.

Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.

Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.

Для грамотного монтажа конфирмата рекомендуется заранее узнать про материал самой мебели, а также про конструктивные особенности евровинта. В общей сложности нужно 3 отверстия:

Для каждого отверстия используется сверло соответствующего диаметра. Именно временные затраты на создание нескольких отверстий заставляют тратить куда больше времени на сборку мебели.

Но решение есть. Оно представлено в виде специального сверла, которое предназначено именно для конфирматов. Найти его в Леруа Мерлен или в любом другом магазине мебельной фурнитуры не составит никакого труда. Особенность специального сверла в том, что оно позволяет за один заход подготовить сразу 3 разных отверстия одновременно. Это обусловлено конструкцией самого сверла.

Сверление и монтаж

Поэтапно рассмотрим процедуру высверливания отверстия с последующей установкой в него конфирмата.

Чтобы собрать мебель с использованием евровинтов, необходимо подготовить специальные отверстия. Процесс предусматривает выполнение следующих действий:

• Сначала высверливается отверстие под стяжку (конфирмат). Тут применяются зачастую сверла с диаметром от 4 до 7 миллиметров;
• За счет ступенчатой фрезы или просто спецсверла для конфирмата удается заметно облегчить процедуру;
• Фреза фиксируется на сверле. Это дает возможность правильно сформировать отверстие одновременно в двух компонентах;
• Для резьбовой части конфирмата диаметр должен составлять 5 миллиметров, а диаметр отверстия для самой головки уже 7 миллиметров;
• На первом мебельном элементе выполняется отверстие именно сквозного типа, поскольку там будет располагаться гладкая часть спецголовки и сама шляпка;
• Во второй части делают глухое отверстие, где формируется внутренняя же резьба за счет высверливания нарезной части евровинта в торцевой части;
• Чтобы обеспечить максимально точное соединение, мебельные элементы можно зафиксировать, используя станки, мебельные тиски и прочие приспособления. Это предотвращают возможные сдвиги.

При сверлении старайтесь использовать дрель или шуруповёрт, способные вращаться на максимально высоких регулируемых оборотах. Это обеспечит создание максимально точных, ровных и качественных отверстий.

Сборку современной корпусной мебели сложно себе представить без использования конфирматов. Это наиболее современный вид метиза, позволяющий существенно ускорить и упростить процесс мебельной сборки.

Применение конфирматов позволяет отказаться от уголков, саморезов и других креплений, которые имеют не самый привлекательный внешний вид, а также уступают евровинту в плане надежности.

Конфирмат является не просто прихотью или модой. Это действительно универсальное и эффективное решение в мебельном производстве. И нам во многом повезло, что сейчас у нас есть возможность собирать мебель именно с помощью таких крепежей.

А что вы думаете насчет конфирматов и приходилось ли вам с ними работать? Кто собирал уже готовую мебель и применял такие крепления? И кому пришлось самому делать отверстия под конфирмат? Делитесь опытом и своим мнением.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

Watch this video on YouTube

Как выполняется крепеж с помощью евровинтов

Для использования конфирматов требуются определенные навыки работы с такими крепежными элементами, а также знание особенностей материала, из которого выполнены соединяемые изделия. Сверление под конфирмат выполняется инструментом, диаметр которого составляет 4,5–5 мм. При этом лучше всего использовать сверла, на которых закреплена ступенчатая фреза, позволяющая сразу снять фаску под расположение головки винта. Применяя такой инструмент, можно получить готовое отверстие за один проход. Фреза в этом случае формирует идеальную поверхность под шляпку винта, чего нельзя сказать о сверле, которое при извлечении может оставлять на краях отверстия сколы (их, однако, будет прикрывать впоследствии шляпка конфирмата).

Последовательность установки евровинта

Еврошурупы, если сравнивать их с крепежными элементами других типов, обеспечивают более надежную фиксацию соединяемых деталей. Объясняется это более широким расположением резьбовых элементов, которые надежно врезаются в материал. Устанавливают конфирматы вручную, а также с помощью электродрели с соответствующими насадками или шуруповерта. Тем, кто не имеет опыта работы с такими крепежными элементами, лучше устанавливать их вручную, чтобы в случае чрезмерного сопротивления винта иметь возможность в любой момент извлечь его из соединяемых мебельных элементов.

Как просверлить отверстие под размещение конфирмата

Конфирмат вворачивается в предварительно подготовленное отверстие, поэтому вопрос о том, как сверлить такое отверстие, достаточно актуален. Для этого потребуются следующие инструменты и материалы:

• шуруповерт или электрическая дрель;
• бита соответствующего размера;
• сверло для конфирмата;
• измерительный инструмент, в качестве которого может быть использована линейка (или строительная рулетка);
• карандаш;
• шило.

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

Размеры отверстия под еврошуруп

Для сборки мебели обычно используются еврошурупы, размеры которых составляют 6,4х50 мм. Для выполнения отверстий под такой конфирмат, наружный диаметр резьбы которого составляет 6,4 мм, а размер поперечного сечения тела винта – 4,4 мм, используется сверло с диаметром 4,5–5 мм. Сверление отверстий под конфирмат данного типа следует выполнять на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то евровинт просто не будет держаться, если меньше – может разорвать мебельный элемент, в который вкручивается.

Ступенчатое сверло подбирается исходя из размеров конкретной модели евровинта

Сверло, при помощи которого делают отверстия для конфирмата, должно быть оснащено специальной рабочей головкой. Она, с одной стороны, подготавливает расширенное отверстие под шейку винта, с другой – проводит зенковку места, где будет размещаться его шляпка. Для размещения конфирмата сверло можно использовать и обычное, но в таком случае необходимо подготовить места для шейки крепежа и его шляпки.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

• глубина сверления (5–10 см);
• центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).

Схема сверления отверстий под евровинт

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

1. Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
2. Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
3. Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
4. При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
5. При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.

Популярные производители

Сегодня выпуском сверл под конфирмат занимаются многие известные бренды. Первой же одноэлементную стяжку ввела в свой ассортимент компания Hafele. Именно она обозначила новую продукцию маркировкой Confirmat, подарив ей неофициальное название, едва ли не более популярное, чем основное. Компания существует и сегодня, ее сверла под евровинты традиционно считаются одними из лучших. Среди других известных зарубежных брендов выделяется DeWalt из США, а также швейцарский бренд Archimedes.

Среди российских производителей тоже есть свои лидеры. В первую очередь — это АО «Металлист», «Ижевский завод мебельной фурнитуры ФМС» (ЗАО). Хорошие отзывы о своей продукции получают ООО «БсИ-инструмент», ООО «Тульский инструментальный завод»

Эти предприятия не нарушают технологические процессы производства, уделяют достаточное внимание термической обработке стальных заготовок. Качественные российские сверла под одноэлементную стяжку даже при многократном использовании не деформируются, сохраняют свои геометрические параметры

Среди недорогих сверл для конфирмата довольно много предложений, изготовленных в Китае. Качество такой продукции заметно ниже в силу того, что вместо специальной инструментальной стали применяются практически любые сплавы, узнать их точный состав чаще всего не представляется возможным. Исключение составляет Haining Yicheng Hardware Co, Ltd.

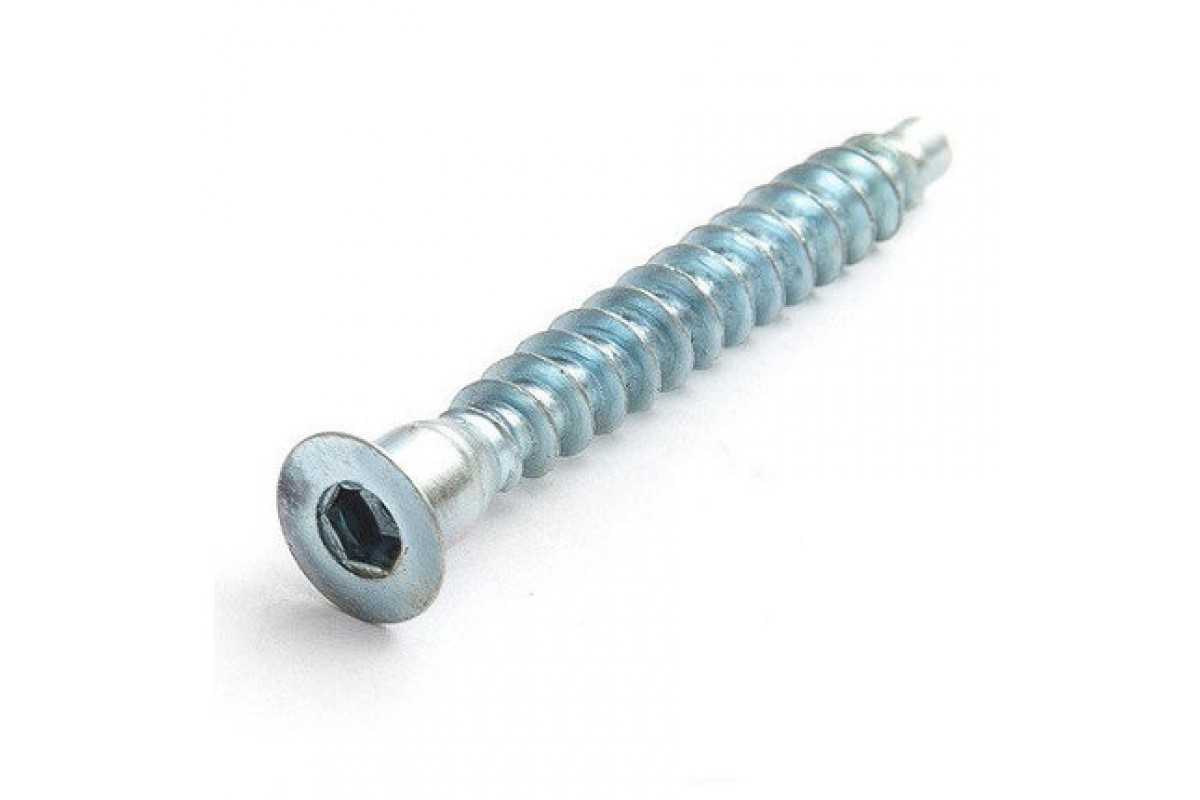

Особенности конструкции новых метизов

В мебельной промышленности для крепления деталей используют надёжные конфирматы, заменившие слабые саморезы и шурупы. Конструкция этих деталей имеет несколько характерных отличий. Основными считаются:

• Изделия высокого класса.
• Винт конфирмат изготовлен из углеродистой стали высокого качества.
• Отличное антикоррозийное покрытие.
• Диаметр стержня равен диаметру гладкой поверхности. В результате получается плотное соприкосновение и сильная затяжка. Выравнивание деталей осуществляется обыкновенной киянкой.
• Стержневая поверхность приспособления и его резьбовая часть отличаются большими габаритами, поэтому нагрузка на стягиваемые детали становится минимальной.
• Такая конструкция отличается высокой устойчивостью к механическому воздействию.
• Массивная резьба выступает над поверхностью стержня. Витки расположены в нижней части детали.
• Своим внешним видом деталь похожа на небольшой стержень. Имеет немного приплюснутую головку. Нижняя часть полностью затуплена.

Преимущества

Для евровинта необходимо отверстие. Сложность заключается в том, что по своей конструкции он неоднороден: наружный диаметр резьбы и размер головки отличаются. Есть еще шляпка. Все это нужно учитывать для надежного крепления. Можно сделать следующее:

1. Просверлить отверстие, соответствующее длине конфирмата. Его диаметр делается чуть меньше, чем у наружной резьбы.
2. Головка еврошурупа — чуть шире. Она должна плотно входить в отверстие, но не слишком, иначе могут появиться трещины. Верхнюю часть уже проделанного отверстия придется расширять сверлом с необходимым диаметром.
3. Чтобы шляпка хорошо вошла, необходимо освободить место и под нее. Для получения нужного гнезда дополнительно производится обработка с помощью зенковки. Хотя некоторые мастера этот шаг опускают: достаточно немного сильнее закрутить конфирмат.

То есть для того, чтобы вставить один евровинт, нужно иметь два подходящих сверла и, желательно, зенковку. Потребуется проделать несколько операций, каждая из которых может окончиться неудачей, особенно для новичка:

• положение отверстия и его угол может быть взят неверно, что отразится на надежности соединения;
• при зенковке возможны сколы.

Значительно упростить процесс, сэкономить время и нервы способно специальное конфирматное сверло. Обычно оно заменяет собой все описанные выше инструменты и позволяет сделать отверстие быстро, одним движением. Хорошие образцы не портят края отверстия или делают это незначительно. Небольшой брак обычно можно закрыть шляпкой или заглушкой. Изделия подходят:

• для твердой и мягкой древесины;
• для ДСП с покрытием и без него;
• для пластика.

Советы по использованию

Для работы по сборке предметов домашнего обихода — шкафов, полок, стеллажей, применяют евровинты размером 6,4 мм. Им соответствуют сверла с рабочим диаметром 4,5-5 мм. Это позволит сделать отверстие достаточно широким, крепление надежным, исключит повреждение материала

При работе важно убедиться, что была выполнена зенковка под шляпку евровинта, иначе он не войдет в отверстие полностью

При работе по созданию отверстий под евровинты очень важно соблюдать определенный порядок действий

Убедиться, что сверла под конфирмат соответствуют размерам винтов

Обращать внимание нужно на то, соответствуют ли параметры гладкого участка евровинта и посадочной поверхности инструмента друг другу. Не стоит использовать сверло с выраженными шероховатостями.
Выполнить разметку под крепеж на поверхности скрепляемых деталей

Она должна быть максимально точной, иначе при стыковке деталей возникнут зазоры или выступы.
Зафиксировать поверхность материала в нужном положении.
Установить дрель со сверлом строго перпендикулярно.
Подложить под лист или заготовку ненужный кусок ДСП или другого материала — при сквозном сверлении это позволит избежать образования сколов.
Произвести сверление. В торцевой детали отверстие будет глухим. В основной — сквозным.

Небольшая толщина требует строгой геометрии при создании отверстия, иначе евровинт пройдет косо и пробьет декоративную поверхность материала, испортив ее внешний вид. Для избавления от стружки в процессе работы нужно несколько раз вытягивать сверло.

При работе с двумя деталями одновременно уменьшается затрачиваемое количество времени. Но для таких манипуляций требуются дополнительные приспособления, позволяющие зафиксировать заготовки относительно друг друга в правильном положении. Стоит использовать струбцины и другие виды зажимов. Стыковка деталей производится в торец, под прямым углом.

Все эти рекомендации помогут не только с легкостью подобрать подходящие сверла под конфирмат, но и правильно их использовать в процессе работы.

Что такое сверло под конфирмат, смотрите далее.

Монтаж

Расчет материалов

Общее количество еврошурупов зависит от площади крепления. Посчитать их можно самому. Главное учитывать следующую информацию о креплении метизов.

Во время сверления отверстий нужно строго выдержать краевое и межосевое расстояние.

• Минимальное расстояние от края равно двукратной глубине скрепляемого элемента. Очень близко к краю крепежный элемент устанавливать нельзя.
• Максимальное расстояние между осями равняется четырехкратной глубине закрепляемого материала. Дальше чем это значение еврошурупы вворачивать не стоит.

Часто у покупателей возникает сложность, они не могут определиться с количеством штук. Так как производитель продает конфирматы по весу.

• В этом случае помогут специальные калькуляторы, представленные в сети Интернет. Если ввести в программу тип метизов, стандарт, диаметр, длину и вес, то она посчитает, сколько в указанном количестве килограмм метизов.
• Существует другой калькулятор, в котором необходимо просто указать размер винтов и массу, а он сам выдаст количество штук. Там же предусмотрен обратный расчет (из штук в килограммы).

О том, какое сверло под конфирмат подходит и как их монтировать, расскажем ниже.

Кондуктор для сверления отверстий под конфирмат

Технология

Для соединения деталей конфирматом требуется небольшой навык. Нужно быть знакомым с особенностями еврошурупа и качеством скрепляемого материала. Используют конфирмат в основном для ДВП, ДСП, фанеры, ЛДСП и дерева.

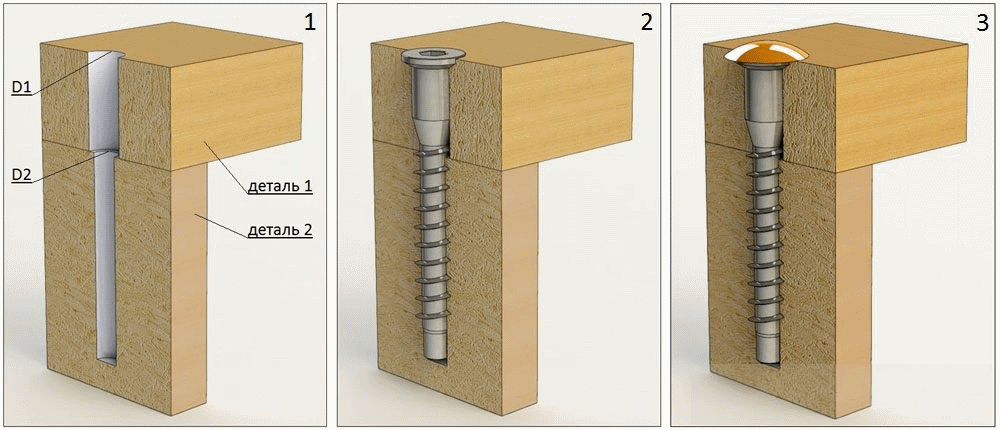

Соединение образовывается так: гладкая часть и головка находятся в сквозном отверстии, а резьбовая часть в глухом. При этом первое отверстие представляет собой сквозное отверстие, которое располагается на лицевой части первой детали. А второе отверстие находится во второй детали и оно глухое.

Процесс монтажа выглядит просто. Под конфирмат нужно подготовить 2 специальных отверстия: первое — под резьбовую часть, второе — под гладкую нерезьбовую часть. Если взять для примера самый распространенный размер конфирмата 7 мм, то в этом случае для резьбовой части понадобится сверло в 5 мм, а для нерезьбовой в 7 мм.

• Есть еще один положительный момент в монтаже конфирмата. Существуют специальное сверло для конфирмата, которое имеет ступенчатую резьбу. С его помощью можно одноэтапно подготовить отверстие под еврошуруп.
• Чтобы еще надежнее соединить детали в крепление добавляют шкант.

Итак, для крепления деталей конфирмантом понадобятся следующие инструменты:

1. Шестигранник.
2. Два сверла разного диаметра (5 и 7 мм) или конфирмальное сверло.

Правила сверления

Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:

Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.

Сделать точную разметку на деталях с учетом припусков.

Зафиксировать одну либо обе обрабатываемые детали в нужном положении.

Сверлить отверстие, контролируя положение инструмента.

Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.

Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.

Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно в итоге получается выигрыш по времени, а главное по точности отверстий.

Преимущества стержневой фурнитуры

После появления евровинтов сборка мебели стала более надёжной и качественной. В отличие от ранее устанавливавшихся шурупов, эти детали отличаются несколькими положительными характеристиками:

• Плотная затяжка любых деталей.
• Лёгкий монтаж.
• Качественная сцепка деталей.
• Винты могут соединяться между собой.
• Конструкция на таких винтах способна выдержать большие нагрузки в течение всего времени эксплуатации. Чтобы закрепить книжную полку, совместно с конфирматом, устанавливается шкант.

К сожалению, у таких приспособлений имеется и ряд характерных недостатков. К ним относятся:

• Сборка мебели на таких винтах может осуществляться только один раз. Такая конструкция не предназначена для частой разборки.
• Головка винтов не относится к группе «скрытых» систем. Поэтому, чтобы её спрятать приходится устанавливать пластиковые заглушки, цвет которых подбирается по оттенку мебели.

Характерные конструкционные отличия

Эти винты имеют потайную головку, оснащённую различными шлицами. Это позволяет закручивать детали отвёртками с четырьмя и шестью гранями. Рабочая часть стержня с тупым концом имеет выступающую резьбу. Её нижние витки должны нарезать резьбу, поэтому они сделаны конической формы с зазубринами. На поверхности под головкой, резьба отсутствует, она выглядит абсолютно гладкой.

Для создания антикоррозийной защиты детали имеют гальваническое покрытие. В большинстве случаев встречается цинковая поверхность. Специальная углеродистая сталь придаёт таким изделиям высокую пластичность. Поэтому они никогда не ломаются, их можно только погнуть. Благодаря такой пластичности, евровинт легко удалить из изделия, даже если его монтаж был сделан неправильно.

Конструкция конфирматов имеет несколько отличий. Детали, имеющие обычную шляпку, устанавливаются после предварительного зенкования отверстия. У некоторых винтов, прямо под шляпкой, имеется специальный зуб. Он формирует фаску, для расположения шляпки.

Заглушки для евровинтов

Когда шляпка конфирмата расположена на внешней стороне изделия, для её маскировки применяют декоративные заглушки. Они полностью закрывают шляпку, а хорошо подобранный цвет, создаёт завершённый вид конструкции.

Промышленность выпускает несколько видов заглушек. Самыми популярными и востребованными считаются:

При подборе соответствующего типа заглушки обязательно учитывается оттенок ДСП. Правда, подобрать точный цвет очень сложно. Поэтому самыми популярными стали самоклеящиеся изделия. Они не имеют цвета, изготавливаются из меламина. Толщина такой плёнки 0,4 мм, поэтому она становится незаметной на мебельной поверхности.

Пластиковые заглушки делаются из прочной пластмассы. Они имеют круглую форму диаметром 1,2 см. Изделия фиксируются за шестигранный выступ, оставленный винтом при закручивании.

Основные габариты евровинтов

Промышленность выпускает конфирмат, размеры которого позволяют проводить сборку самых разных конструкций. В линейку таких стяжек входит:

• 5,00 x 40,00 мм;
• 5,00 x 50,00 мм;
• 6,30 x 40,00 мм;
• 6,30 x 50,00 мм;
• 7,00 x 40,00 мм;
• 7,00 x 50,00 мм;
• 7,00 x 60,00 мм;
• 7,00 x 70,00 мм.

Первая цифра показывает диаметр резьбы. Вторая обозначает длину винта. Самым востребованным считается конфирмат с размером 7х50.
