Установка вытяжки на кухне своими руками: монтаж, подключение

Требования

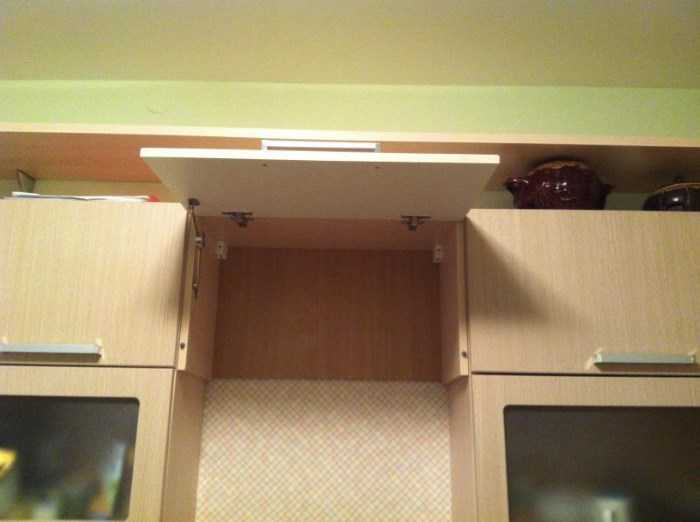

Если говорить о конструкции шкафа под вытяжку встраиваемого характера, то она довольно проста. В таком шкафчике две стенки по бокам с общей глубиной верхнего яруса, которые скреплены горизонтальной перегородкой сверху и без днища. Должна быть и внутренняя полочка, располагающаяся между стенками. Лучше присадку такой детали во время создания не заказывать: четыре конфирманта можно установить и самому, но вытяжка будет поставлена как можно более плотно.

С требованиями по размерам все будет сложнее. Чтобы после встраивания органично вписывалась в мебельную конструкцию, не создавая каких-то щелей и дыр, вытяжка либо ее чертеж с основными размерами уже должны быть у владельца до начала создания мебели. И габариты устройства должны подбираться с учетом ширины панели для готовки или плиты, а также момента, что фактически корпус будет на два-три сантиметра больше.

Нижняя часть будет самой широкой, поэтому именно от нее будут определяться основные габариты шкафа. Его размер снаружи должен иметь такую же ширину, как и сама вытяжка. Если говорить о мебельном корпусе, то его глубина может быть больше на 5-6 сантиметров. Тогда вытяжку можно сдвинуть к передней стенке, а открытую часть просто закрыть небольшой перегородкой для скрепления.

Со высотой шкафа все более-менее понятно, так как обычно расстояние между дном верхнего яруса и столешницей составляет от полуметра до 65 сантиметров. Как упоминалось выше, расстояние между газовой плитой и устройством должно составлять от 70 до 85 сантиметров, а вытяжкой и электроплитой – 60-85 сантиметров. То есть секция, где смонтирована вытяжка, будет существенно выпадать из общего кухонного ансамбля. Высота шкафа в таком случае может быть на 8-12 меньше, чем других шкафов.

Подключение к электросети

По причине накапливания пара и жировых отложений внутри такой техники есть вероятность получить удар током, если подключение было осуществлено неправильно. Чтобы подключить вытяжное устройство на кухне и подать на него электричество, должно быть три кабеля – фаза, ноль и земля. Проведение земли по стандартам должен быть желтого цвета, разделенного зеленой полоской. И перед тем как начинать монтажные работы, следует убедиться, что заземление вообще есть.

Конечно, если в кухне уже есть заземлительный кабель и смонтированы розетки евростандарта, то это существенно упрощает подключение: достаточно подключить провод к заземлительному контакту, что обычно имеет обозначение в виде полосок различной длины либо буквенной аббревиатуры GND. Если в устройстве заземление не предусмотрено, а такие модели на рынке встречаются, то лучше сделать его самостоятельно, просто присоединив кабель к корпусу из металла.

Если же в розетках заземление не предусмотрено, то проводить его необходимо своими руками. Но если не знаете, как сами сможете это сделать, то лучше прибегнуть к услугам соответствующего специалиста. И не следует пытаться присоединять нулевой провод к трубам либо батарее. Его необходимо закреплять исключительно на глухой нейтрали.

Во время строительства любого помещения, которое будет использоваться для проживания людей, делается и вентиляционная система. Когда вы или специалист, которого вы вызовите, осуществляет подключение кухонной вытяжки, то ее работа нарушается. Чтобы свести эти нарушения к минимуму, следует осуществить монтаж дополнительного короба, оснащенного спецклапаном. Его принцип работы крайне прост: когда вытяжка отключена, то клапан перекрыт крышкой, а воздух выходит самостоятельно. Когда идет приготовление пищи и вытяжка активируется, то клапан напорной силой воздуха от вентилятора перекрывает дырку естественной вентиляции. Подобный механизм имеет плюсы – нет тяги обратного типа.

Теперь перейдем непосредственно к описанию процесса подключения вытяжного устройства к электрической сети.

Когда конструкция была полностью установлена, необходимо осуществить монтаж розетки, если ее еще нет на нужном месте. Следует провести отдельную линию от коробки раздаточного типа. Будет неплохо, если она расположена на стене, расположенной в коридоре. Тогда необходимо будет лишь выполнить в стене отверстие, осуществить вывод проводов и прикрепить розетку в удобном для вас месте.

Особенности монтажа кухонных вытяжек

Последовательность и нюансы монтажа зависят от конструкционных особенностей оборудования. Например, порядок крепления рециркуляционной модели и автономного купольного типа с воздуховодом принципиально отличаются. Поэтому рассмотрим, как происходит профессиональный монтаж трех различных модификаций.

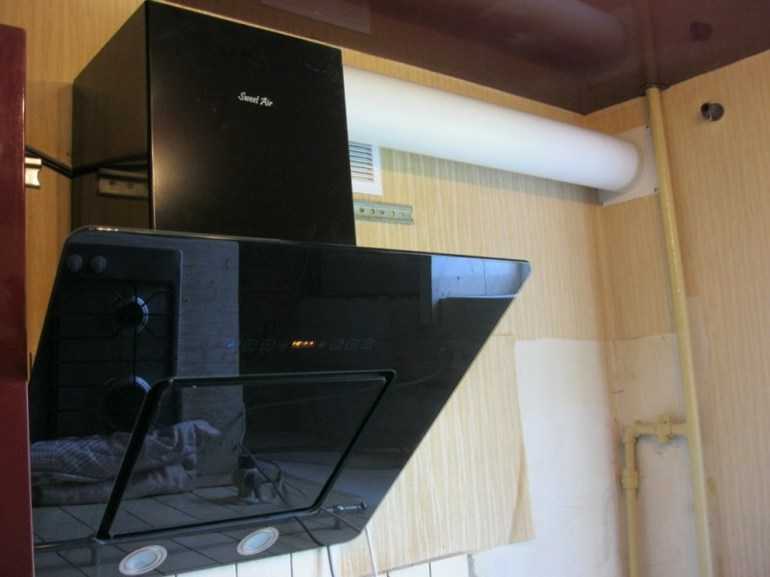

Как установить наклонную модель?

Средний ценовой сегмент наиболее популярен. Именно к нему относится наклонная вытяжка «Кварц», которую можно установить самостоятельно. Она работает в режиме периметрального всасывания, поэтому ставится в четко фиксированное положение и подвижных элементов не имеет.

После установки нужно подключить устройство к электропитанию и протестировать его работу, проверив функционирование в различных режимах и на всевозможных скоростях.

Иногда из-за неправильной установки фальшь-труб или воздуховодов появляется громкий гул. В этом случае необходимо найти причину шума и постараться избавиться от нее.

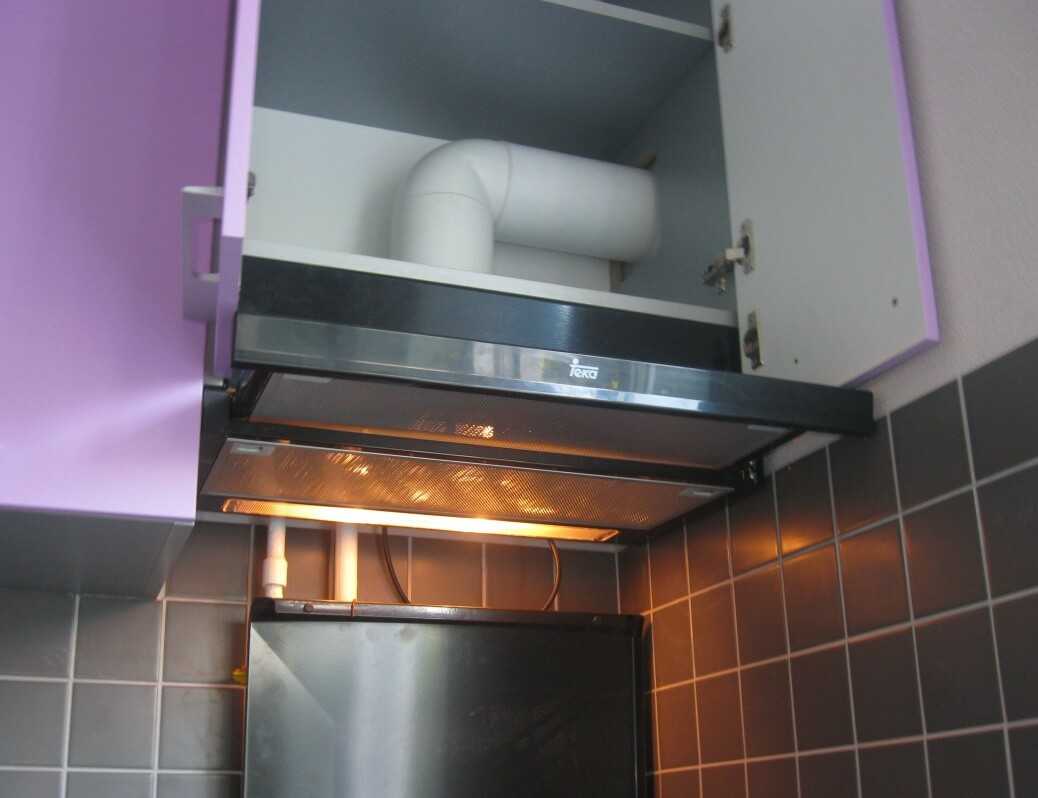

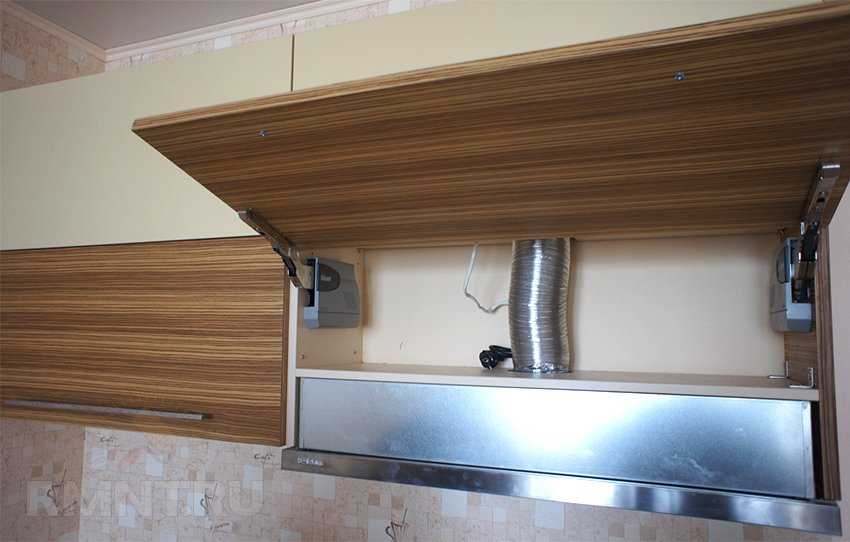

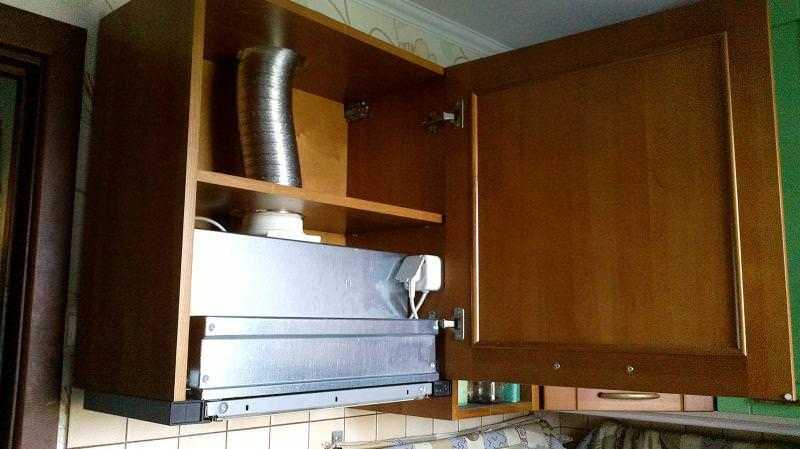

Порядок монтажа встроенного модуля

Встраиваемые в навесные шкафы модели очень популярны благодаря компактности и умеренной цене. Если заранее позаботиться о правильной конструкции и размерах специального шкафа-основы, то сам процесс монтажа корпуса займет не более 20 минут. При установке проточных приборов еще некоторое время потребуется, чтобы провести воздуховод.

Не забываем, что основным документом является руководство по установке встраиваемой вытяжки, составленное производителем. Перед началом работ открываем инструкцию и проверяем по списку наличие деталей и крепежных элементов. Если все в порядке, проверяем целостность элементов и приступаем к монтажу.

Если планируется установить пластиковый воздуховод, до монтажа вытяжки в шкаф с ее верхней стороны необходимо закрепить переходник. Это пластиковая универсальная деталь, состоящая из фрагментов разного диаметра.

С помощью лобзика или ножовки нужно вырезать часть, подходящую по размерам. Если диаметр воздуховода полностью совпадает с выходным отверстием, то переходник не нужен.

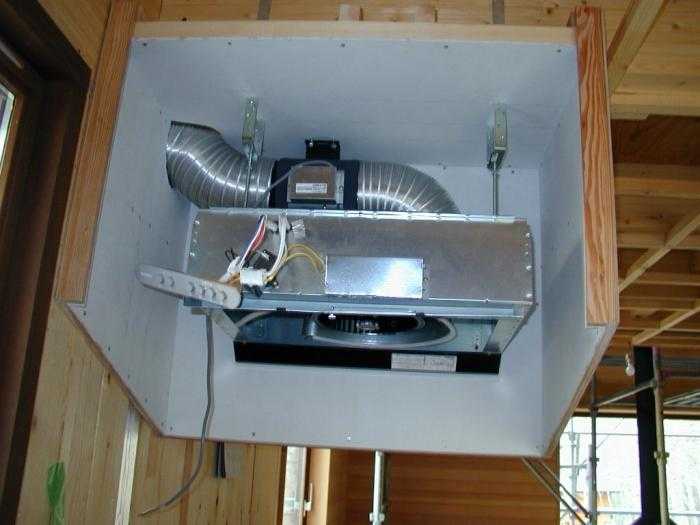

Установка островной вытяжки

Для каждой модели островного типа существует индивидуальная инструкция. Однако общие принципы крепления и подключения можно понять, проанализировав приведенную ниже фото-инструкцию.

После выполненных работ тщательно протираем все панели вытяжки и проверяем, как она работает.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Особенности конструкции

Она компактна.
Не портит интерьер.
При малых размерах, обладает всеми теми же преимуществами, что и обычные вытяжки (фильтрует воздух, достаточно мощная и так далее).

Размер вытяжки должен точно совпадать с коробом, в который она будет устанавливаться.

Поскольку короб не входит в комплект (его роль исполняет мебель), то о соответствии размеров стоит позаботиться заранее. К тому же ширина и глубина вытяжного купола не должны быть меньше, чем размеры плиты. Если пренебречь этим требованием, пар и дым не будут засасываться, а попадут в помещение.

Как и любая другая, встраиваемая техника может быть двух типов конструкции (монтаж которых очень сильно отличается):

Циркуляционная или бесканальная.
Канальная или с воздуховодом.

Первый вид работает с одним и тем же объёмом воздуха, просто фильтруя его, поэтому для монтажа такой вытяжки не требуется делать вывод на улицу. Канальный же вариант более предпочтителен, поскольку очищает воздух, выводя отработанный за пределы дома, и заменяя его на свежий.

Проверка и обустройство вентиляционной шахты

Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.

Вентиляционный проход был забит раствором

Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.

Вентканал после прочистки

Шаг 1. Снимите декоративную решетку, сделайте ревизию шахты. Немногорасширьте и выровняйте края отверстия.

Шаг 2. Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.

Установлена плита МДФ

Распорки

Шаг 3. Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.

Коробка

Шаг 4. Прикрепите к стене два прутка металлической арматуры. Для этого следует зафиксировать дюбели и с их помощью установить прутки.

Два прутка металлической арматуры

Шаг 5. Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий применяются специальные добавки.

Смесь для раствора и жидкость, препятствующая росту грибка

Цены на популярные средство противогрибковое Ceresit ct 99

~~Средство противогрибковое Ceresit ct 99~~

Шаг 6. По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.

Коробка выставлена по уровню

Коробка зафиксирована раствором

Короб извлекается путем выпиливания

Не спешите, раствореще не набралмаксимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.

Шахта после извлечения короба

Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.

Пластиковая труба

Крепление трубы

Формирование круглого отверстия

Стена заделана гипсовой штукатуркой

Никогда не используйте гипсовую штукатурку во времяформирования отверстий. Это очень плохой материал по всем параметрам

Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибы и плесень, со временем площадь поражения увеличивается, бурые пятна появятся на лицевой поверхности стены.

Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятныезвуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Труба обклеена шумопоглощающим материалом

Труба вставлена в подготовленное ранее отверстие

Вокруг трубы нанесен силиконовый герметик

Сборка воздуховода

Обратный клапан установлен на силиконовый герметик

Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

Виды воздушных фильтров для вытяжки

Современные конструкции кухонных вытяжек оборудуются фильтрами, выполняющими разные функции:

Жироулавливающие. Представляют собой слой спутанных металлических или синтетических волокон, задерживающих частицы жира, копоть и иные взвеси.
Тонкой очистки. Это емкости, заполненные активированным углем, сквозь который пропускается воздушный поток.

Все виды фильтров обладают своими плюсам и минусами, поэтому их следует рассмотреть внимательнее.

Металлические

Состоят из металлической сетки или ленты со сплошной перфорацией. Их можно мыть, обеспечивая тем самым длительный срок службы. Размер и форма отверстий в ленте или сетке подбирают по условиям максимальной эффективности и отсутствию рабочего шума. Жировые наслоения лучше всего отмывать в посудомоечной машине, устанавливая фильтр вертикально. Вручную мыть фильтры нецелесообразно, поскольку это отнимает много времени и не всегда дает ожидаемый результат.

Металлический воздушный фильтр

Синтетические

Представляют собой слой спутанных волокон (искусственный войлок). Они одноразовые и подлежать замене по мере заполнения и потере работоспособности. Синтетические фильтры эффективнее металлических, но их приходится постоянно покупать, что требует некоторых финансовых расходов

Важной особенностью синтетических фильтров является бесшумная работа

Синтетический фильтр

Угольный фильтр

Угольный фильтр тонкой очистки, помимо активированного угля, способен выполнять обеззараживающие функции. Для этого в состав наполнителя вводят дополнительные компоненты:

Серебро.
Катиониты.
Ионообменные смолы.

Эти дополнения позволяют удалять мельчайшие примеси, устранять запахи и прочие вредности, после чего воздух получает более высокое качество, чем раньше, и не нуждается в выведении из кухонного помещения. Угольные фильтры используются только на дорогих рециркуляционных моделях, не подключаемых к вентиляционному каналу.

Угольный фильтр

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Виды вытяжных систем

По принципу действия вытяжные системы делятся на проточные, которые также называют прямоточными, и рециркуляционные. Существуют и комбинированные модели, способные функционировать в любом из двух режимов. Разберёмся в особенностях прямоточных и рециркуляционных систем.

В прямоточной системе воздух квартиры принудительно втягивается насосом и выталкивается в вентиляционное отверстие. Оборудование снабжено жировым фильтром, который по мере загрязнения можно извлечь из устройства и отмыть от накопившихся частичек жира. Такая система по сравнению с прочими более долговечна и проще в обслуживании, обеспечивает хорошую вентиляцию. Вместе с тем для её монтажа необходимо, чтобы кухонное вентиляционное отверстие располагалось неподалёку.

Рециркуляционная система также втягивает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В такой системе применяются два фильтра — жировой и угольный. Жировой точно так же улавливает масложировые частички, а угольный фильтр устраняет запахи и обеспечивает более тонкую очистку воздуха. Система данного типа не привязана к вентиляционным отверстиям, её можно смонтировать в любом месте. Жировой фильтр периодически моют, а вот угольный, выполненный в виде съёмной кассеты, является одноразовым. Через несколько месяцев работы его меняют на новый, что удорожает эксплуатацию системы.

Помимо принципа действия, кухонные вытяжки отличаются способом монтажа. Они могут быть установлены различными способами. Перечислим разновидности вытяжных систем:

подвесные вытяжки прикрепляют к настенной мебели или к полкам, они отличаются компактностью (часто выполнены в виде небольшого короба) и малой мощностью;
настенные системы, в отличие от подвесных, крепятся к стене;
купольные вытяжки (они же каминные) — вариант настенных устройств, но купольные отличаются характерной формой и, как правило, являются наиболее производительными системами;
встроенные системы монтируют внутри элементов мебели;
угловые занимают угол кухни;
островные системы размещают над плитами, которые расположены на «острове» в центре кухни;
телескопические или выдвижные — при необходимости такие системы выдвигают из кухонной мебели.

Кроме вышеперечисленных типов устройств, вытяжки делятся на обычные и наклонные. Горловина обычных располагается параллельно поверхности плиты. У наклонных же горловина наклонена относительно её поверхности. Считается, что за счёт наклона повышается эффективность работы устройства.

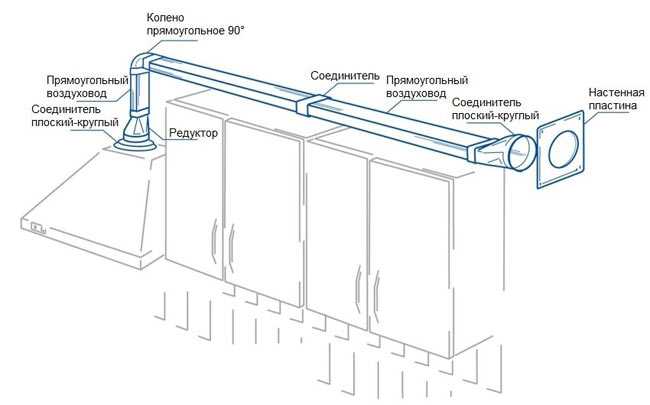

Установка вентиляционного канала

Важным этапом подключения вытяжки считается монтаж вентиляционного канала.

Воздуховоды для вытяжки бывают следующих видов:

Гофрированные из алюминия — отличаются гибкостью, отлично тянутся. Они не издают шум в процессе эксплуатации. Такие воздуховоды чаще всего скрываются в шкафу, коробе или в пространстве под подвесным потолком.
Модели из ПВХ, пластика — характеризуются прочностью, незначительным весом. Отсутствие шума достигается за счет гладкого покрытия.

Перед установкой воздуховодов необходимо проверить проходимость отдушины в помещении. При наличии единственного отверстия необходимо обустроить второй выход. После установки клапана обратного вида поток при запуске вытяжки будет перекрываться. Если вытяжка будет отключена, то клапан будет открыт. Также можно использовать специальную решетку с отверстием для вытяжки.

Этапы работ:

при прямом подсоединении вытяжки к вентиляционной шахте необходимо приобрести и установить спецрешетку с круглым отверстием;
прикрепить шкаф, в котором будет располагаться вытяжка, к стене;
зафиксировать вытяжку в шкафу при помощи крепежей;
закрепить гофру к вытяжке при помощи хомута;
стыки гофры с вытяжкой и с решеткой необходимо заделывать герметиком;
необходимо протянуть гофру от вытяжки до вентиляционной решетки и закрепить её к стене или потолку;
соединить гофру и решетку.

При ликвидации зазоров больших размеров рекомендуется применять монтажную пену.

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата. Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это

К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное

Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности

Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.

Инструкция по выводу вытяжки на кухне в вентиляцию

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным

Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

ShutterStock

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм2. Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.
