Как сделать диван-еврокнижку своими руками, используя чертежи и схемы

Достоинства еврокнижки

Диван еврокнижка взял от своих предшественников лучшее. Но при этом он удобнее и практичнее раскладных, отлично работает,
оснащен улучшенным механизмом, и, благодаря всему этому, диваны лучше и быстрее раскладываются. Здесь больше размер спального места, он удобнее и практичнее.

Понравилась идея диван книжка своими руками? Нет ничего сложного в ее изготовлении. Нужны только терпение и старание. Описание того, как сделать диван книжку своими руками чертежи и схемы с размерами можно смело использовать для работы. Также можно подсмотреть, как сделать и книжку своими руками с чертежами и схемами.

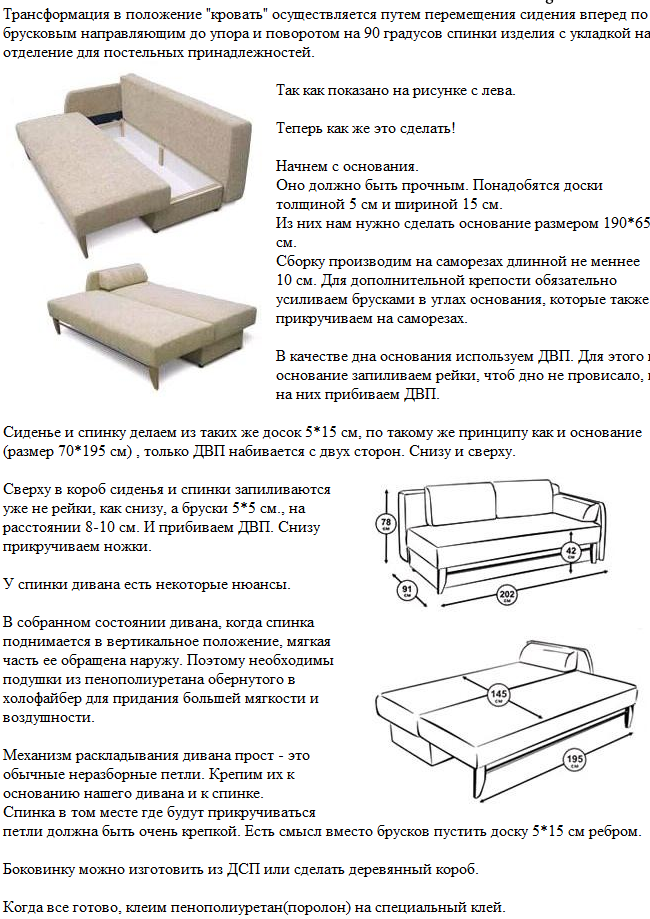

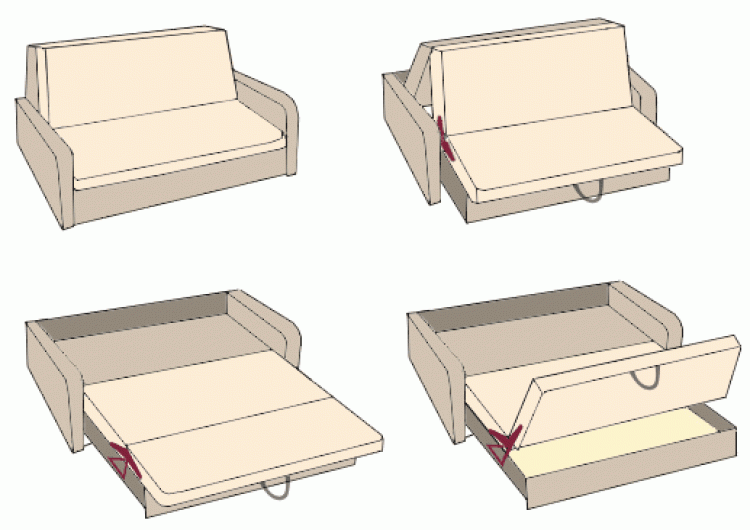

Схема дивана еврокнижки

Чтобы сделать диван книжку своими руками с нужным размером спального места, нужно тщательно почитать инструкцию по сборке. Изготовить по ней можно диван еврокнижка своими руками, чертежи и схемы в этом помогут.
Сложить такую мебель самостоятельно обойдется дешевле, нежели купить ее в магазине.

Самый популярный вариант мягкой спальной мебели для дома является диван
еврокнижка
. Данная модель дивана пользуется огромным успехом благодаря своей простой и практичной конструкции.

Диван — один из наиболее востребованных и незаменимых предметов мебели в современной квартире.

Зачастую дивану приходится совмещать несколько функций, выполняя роль спального и посадочного места, особенно в небольших квартирах.

Диван трансформируется в удобное просторное место для отдыха и сна, а в собранном виде выглядит достаточно компактно. Одним из главных достоинств дивана
еврокнижки

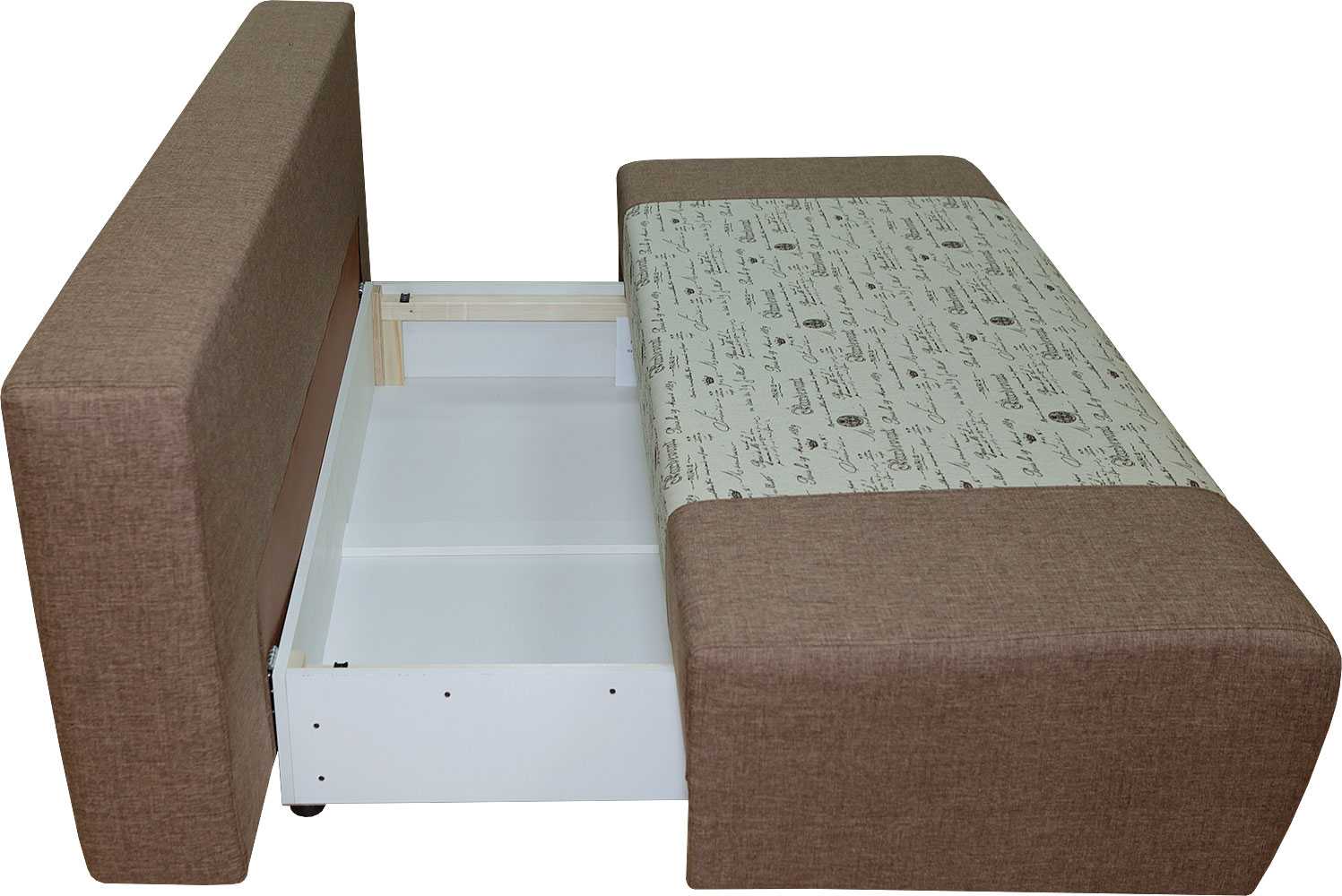

можно считать наличие отсека для хранения пастельного белья, которое находиться под мягкой частью сиденья.

Оптимальным решением для небольших комнат является диван «еврокнижка».

Еврокнижка – это современный и улучшенный вариант традиционной модели «книжки».

Безусловно, его высокая популярность влияет на стремительное повышение спроса в магазинах мягкой мебели, соответственно цена также стремительно повышается. Вы решили купить диван книжку? Не торопитесь! Рекомендуем задуматься о более экономичном и надежном варианте –
диван еврокнижка своими руками.

Такой диван очень компактный – как в сложенном, так и в разложенном виде.

Богатый ассортимент даст возможность подобрать диван в любом стиле.

Это реально снизит затраты, а результат будет лучше. Вы получите индивидуальный проект, который хотите именно вы. А подробная схема сборки дивана поможет вам реализовать свою мечту.

Просторная гостиная с раскладным диваном.

Когда начинается изготовление дивана
еврокнижки
в домашних условиях, нужно понимать, что разработка дизайна дивана представляет собой творческий процесс.

Угловой диван стал одним из самых популярных предметов мебели для обустройства гостиной.

Диван-еврокнижка очень удобен и прост в обращении.

Во многом дизайн дивана книжки зависит от цветовой гаммы материала, который вы выбираете. Чтобы диван гармонично вписывался в интерьер комнаты, нужно хорошо продумать, какой материал и какой расцветки вам необходим.

Яркий текстиль сделает ваш интерьер контрастнее.

Также особое внимание уделяйте форме дивана, она может быть классической и угловой формы. Не забудьте про составные части дивана, подсчитайте количество подушек и подлокотников

Без них диван будет выглядеть незавершенным.

Удобный диван и панорамные окна сделаю гостиную очень комфортной.

Эффектный диван с мягкими подушками в интерьере гостиной.

Если творческая мысль так и не пришла вы всегда можете поискать идеи в интернете и на основе образца создать свой собственный проект дивана.

В гостиную спокойных оттенков отлично впишется диван традиционных цветов.

Современная мебельная промышленность предлагает огромный ассортимент угловых и прямых диванов различного дизайна и технической оснащенности.

Перед тем, как взяться за покупку необходимых материалов и приступить к сборке, нужно в первую очередь составить чертеж дивана
еврокнижка.

Чертеж даст возможность определить точное количество материалов нужных для работы.

Разновидности

Помимо того, что еврокнижка может быть прямой и угловой, различия между конструкциями заключаются в наполнении.

Мебельные фабрики предлагают несколько основных разновидностей.

• Диваны, лишенные подлокотников. Хорошо вписываются в интерьер малогабаритной квартиры, поскольку обеспечивает владельца лишь спальным местом. Но внимательно подумайте, действительно ли вам подойдет конструкция без подлокотников;
• С подлокотниками. Причем их сразу два. Это увеличивает длину конструкции примерно на 50 см. Зато получается дополнительная поддержка для подушки. Диван становится намного удобнее в неразложенном состоянии;
• Один подлокотник. Компромисс между двумя представленными выше вариантами.

Выбирая подобную мебель, обязательно изучите качество самих подлокотников, а также изучите швы.

По механизму все еврокнижки одинаковые. Потому разница между ними заключается в наполнении и внешнем виде.

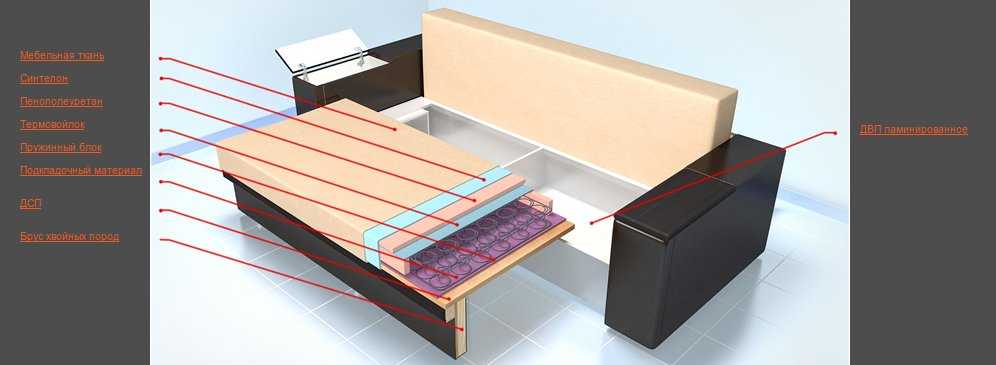

От вида наполнителя напрямую зависит срок эксплуатации, а также удобство человека во время отдыха и сна.

• Ортопедические блоки. Превосходный вариант для дивана, на котором планируется часто спать. Равномерно распределяется нагрузка, поддерживается позвоночник;
• Пенополиуретановая начинка. Если вы покупаете еврокнижку для сиденья и редкого использования в качестве спального места, берите ППУ. Минус в том, что спальное место получается достаточно жестким. Зато цена низкая, плюс качество наполнителя достойное;
• Классический поролон. Тут мы получаем очень низкие эксплуатационные характеристики. Даже качественный поролон достаточно быстро потеряет свою форму, плюс некоторые наполнители токсичные. Если мебель нужна для частого использования, от поролона лучше категорически отказаться;
• Латекс. Изготавливается наполнитель на основе натуральных компонентов. Эксплуатационные характеристики во многом напоминают современные ортопедические блоки. Хороший вариант, который стоит рассмотреть;
• Независимые пружинные блоки. Суть системы в том, что каждый пружинный блок заключен в отдельный чехол. Тем самым исключается вероятность появления скрипов по мере эксплуатации. Плюс нагрузка распределяется равномерно. Если вам нужен качественный диван формата еврокнижка, учтите, что количество таких блоков должно состоять минимум из 256 пружин;
• Зависимые блоки. Это система боннель. По своим эксплуатационным характеристикам превосходит разве что поролон. При этом зависимые пружины в скором времени начинают скрипеть, имеют небольшой срок службы и шумную конструкцию. К преимуществам можно отнести только низкую стоимость.

Отсюда можете делать выводы о том, какому наполнителю лучше отдать предпочтение.

Выбор и использование

Выбирая диван, нужно уделить внимание нескольким аспектам:

удобство использования и раскладывания;
габариты мебели, притом важно учесть и параметры людей, которые будут на нем спать;
цветовая гамма;
стоимость;
наличие необходимых дополнительных элементов конструкции – ящиков, подлокотников и т. д.;
качество изделия.

Сборка дивана-книжки

Чтобы содержать диван-книжку в чистоте, можно приобрести специальные чехлы или накидки, которыми он закрывается. Благо в магазинах специально для таких моделей продают самые разные покрывала. Также лучше сразу поставить диван так, чтобы доступ к его боковой части был удобный, иначе раскладывать его будет невозможно.

Чехол на диван клик-кляк

Важно знать, как работает механизм книжки, иначе, выполняя при раскладывании неправильные действия, его можно повредить и испортить. Сначала нужно сдвинуть вперед спинку, а затем приподнять сидение, спинка начнет опускаться

Далее нужно просто опустить ее вниз, а сидение сдвинется вперед. Все, диван разложен.

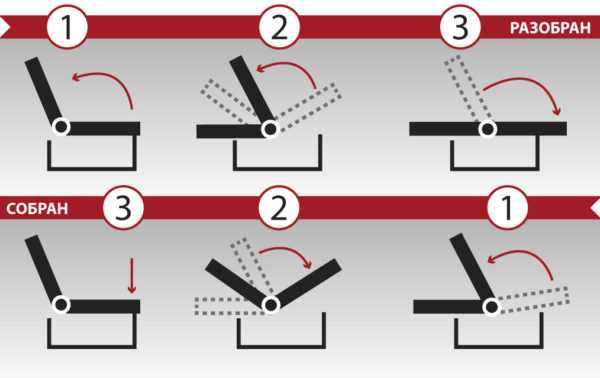

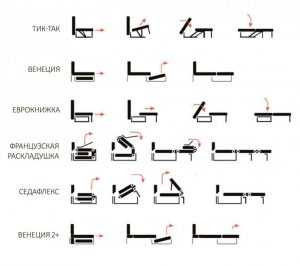

Схема механизма трансформации книжка (клия-кляк)

Как собрать диван-книжку?

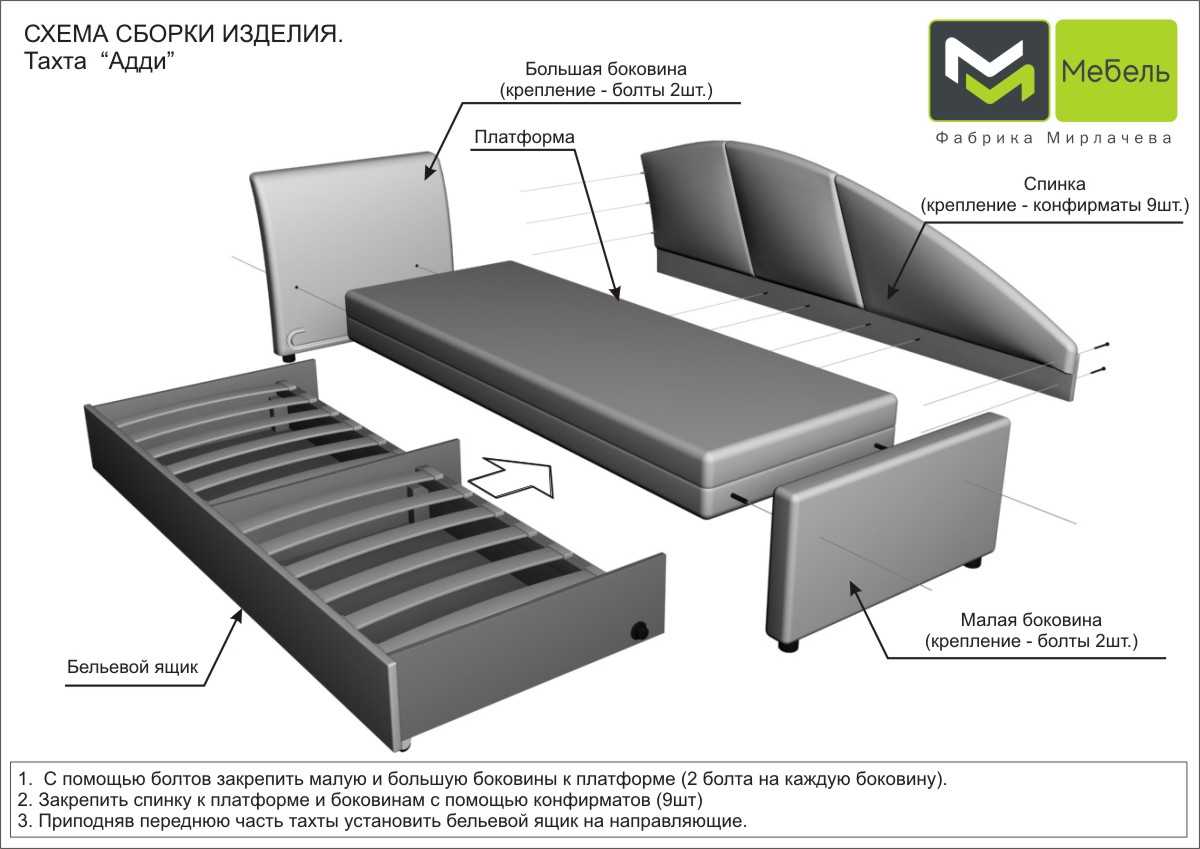

Схема разборки-сборки дивана книжки

Рассмотрим, как собрать диван-книжку (кровать) одной из мебельных фабрик. Стоит помнить, что конструкции разных производителей в сборке могут отличаться по мелочам, но в целом механизмы все равно одинаковые.

Шаг 1. Первым делом нужно распаковать все элементы дивана из упаковок. Делать это нужно аккуратно, чтобы не испортить материалы, из которых сделана мебель. При распаковке элементов стоит осмотреть каждый из них на наличие дефектов и проверить комплектацию в соответствии с инструкцией.

Распаковка элементов дивана

Шаг 2. Сборку нужно начинать с коробки с самим механизмом. Нужно убрать сдерживающие хомуты с металлических изделий. Далее требуется, используя винты, шайбы и гайки, установить перекладины на стойках механизма трансформации.

Сборка начинается с самих механизмов

Установка перекладины на стойках

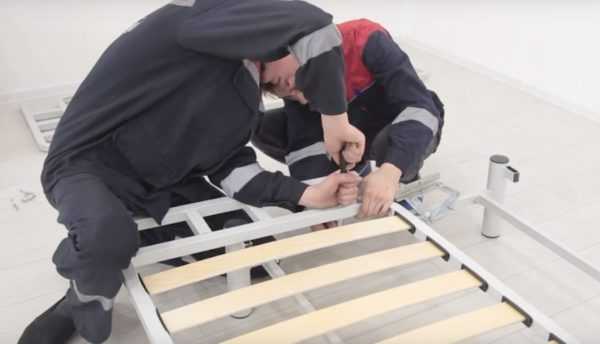

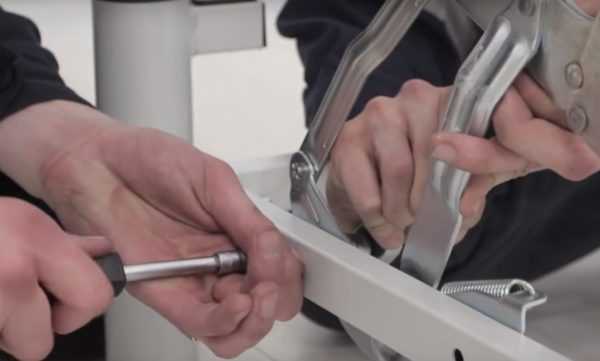

Шаг 3. Сами механизмы подъема спинки дивана нужно закрепить на внутренней стороне боковых стоек. Площадка механизма должна находиться сверху. Фиксация производится болтами с применением шайб и гаек.

Крепление механизмов подъема

Для фиксации используются болты с шайбами и гайками

Шаг 4. Далее на площадках механизма нужно установить рамы дивана. Сначала устанавливается та, что будет выполнять роль сидения.

Установка рам

Процесс установки рам

Шаг 5. Затем на вторую площадку механизма нужно установить вторую раму.

Вторая рама устанавливается на вторую площадку механизма

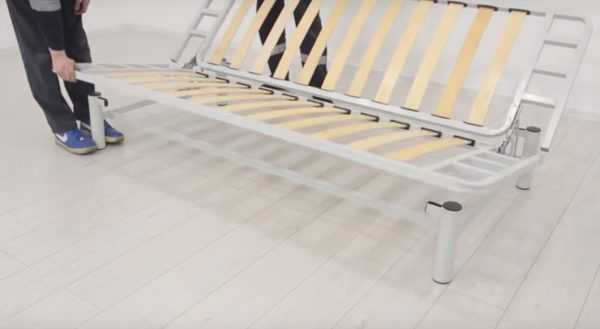

Шаг 6. Как только рамы и механизмы были собраны, нужно убедиться, что диван складывается и раскладывается нормально.

Проверка работоспособности конструкции

Шаг 7. После этого нужно разложить диван и разместить на нем матрас, выполняющий роль подушек для сидения и спального места.

Размещение матраса на диване

Шаг 8. Далее на обратной стороне каркаса дивана нужно зафиксировать матрас при помощи специально предусмотренных фиксаторов, закрепляя их на каркасе.

Показан специальный фиксатор

Шаг 9. Затем нужно лишь надеть чехол, идущий в комплекте, зафиксировать его на рамах специальными лентами и все, сборка закончена.

Надевается чехол

Собранный диван-книжка

Отметим, что сейчас собрать диван достаточно просто даже самостоятельно. А вот старые советские диваны были очень массивными и тяжелыми, и собирать их было очень тяжело именно ввиду большого веса деталей.

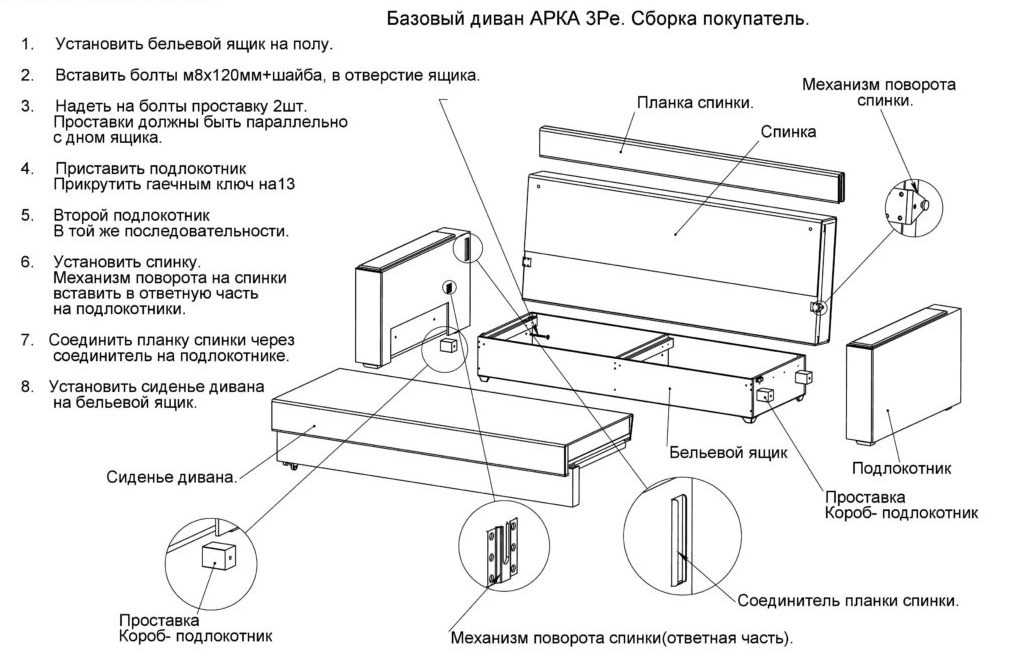

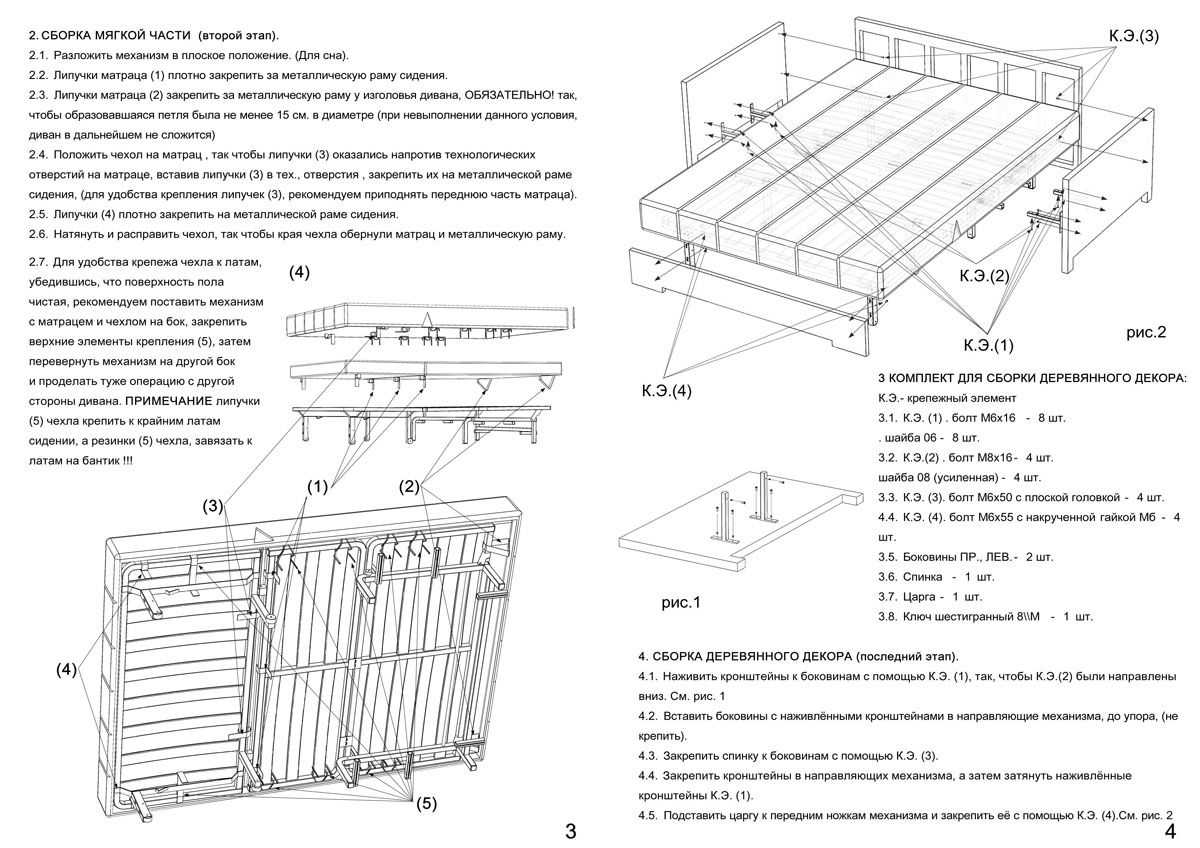

Схема сборки дивана-кровати

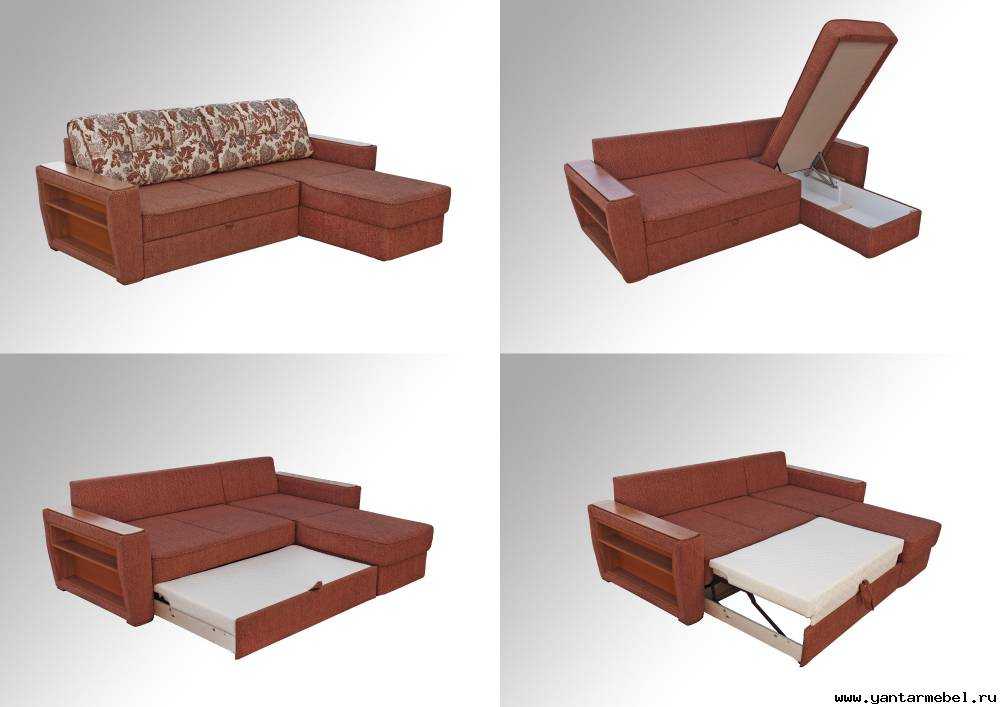

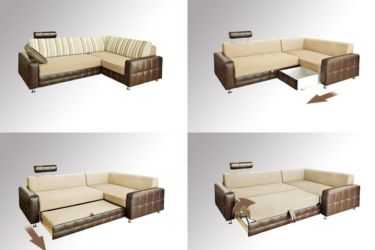

Угловой диван и нюансы его монтажа

Сборка углового дивана подразумевает соединение двух или трех частей, которые представляют собой сидения, спинки и выдвигающуюся часть. Любой специалист порекомендует собирать сначала большие элементы дивана, а затем уже мелкие.

Прежде всего необходимо ознакомиться с конструкцией такого дивана. Он может быть правосторонним и левосторонним, одна его часть длиннее другой, сам механизм раскладывания у разных моделей тоже отличается; от этих фактов и будет зависеть последовательность сборки.

Рама, подлокотники, сиденья и спинки – вот части углового дивана, соединение которых требует следующих шагов:

• Сначала к базовой, угловой секциям и подлокотникам крепятся с помощью шурупов опоры. На выдвижную часть устанавливаются ролики. Все элементы должны быть строго зафиксированы.
• При помощи винтов соединяются один из подлокотников с угловой секцией. Необходимо проверить устойчивость закрепленных элементов.
• Осуществляется монтаж базовой секции и спинки, а ящик соединяется со вторым подлокотником, после чего собранная конструкция скрепляется с угловой секцией.
• Устанавливается задняя стенка, фиксируется с подлокотниками. Вновь следует проверить устойчивость полученной конструкции.
• Наконец, на установленные в базовой части направляющие крепится выкатывающийся механизм.

Существуют угловые диваны (Атланта) в комплекте со столиком, который крепится сбоку и выполняет функцию подлокотника. Сборка дивана Атланта осуществляется в такой последовательности: сначала снимаются транспортные крепежи и выдвигается выкатное сиденье, закрепленное специальным упором, шурупы выкручиваются отверткой.

Далее подлокотник выравнивается со спинкой дивана и закрепляется на два винта под шестигранник. Затем через металлический уголок короба оттоманки и его стенку на три винта закрепляется спинка. К оттоманке на два винта под шестигранник прикручивается барный стол, который одновременно служит вторым подлокотником. Таким образом собираются два модуля, впоследствии они стягиваются между собой крепежными элементами.

Каркас из дерева или поддонов?

Приняв решение сделать угловой диван люди должны грамотно подойти к выбору материалов. Они обязательно должны быть экологически чистыми, безопасными, долговечными и удобными в работе.

Совет: для новичков в столярном деле стоит отказаться от таких материалов, как ламинированные плиты и брус большого сечения. Так как они являются дорогостоящими и сложными в обработке.

Что касается разнообразия материалов, из которых можно сделать каркас дивана, то к ним стоит отнести:

• Поддоны. Этот материал относится к бюджетному. Процесс изготовления углового дивана из паллет займет минимум свободного времени.

  В результате, у вас получится оригинальная модель, гармонично вписывающаяся в стили лофт, прованс или минимализм.

• Брус. Он применяется при изготовлении несущих частей каркаса. Для создания боковин чаще всего применяется клееный брус. К его преимуществам относится идеально гладкая поверхность, удобство в работе и высокие технические показатели.
• Фанеру. Она обладает высоким качеством, прочностью и отличается удобством в работе. Уникальные свойства фанеры напрямую связаны с ее производством. Благодаря особой технологии склеивания листов шпона, материал имеет высокую прочность. Фанера является намного прочнее бруса. Каркасы из нее не деформируются в процессе длительной эксплуатации, не впитывают влагу, и не рассыхаются.
• Натуральный массив. Такая мебель относится к классике и пользуется самым большим спросом. Мебель из дерева гармонично смотрится в разных интерьерах помещений.

  Она отличается: натуральностью, экологичностью, эстетичностью и длительным сроком эксплуатации. Сделать каркас дивана можно из разных пород древесины: березы, сосны, дуба, лиственницы, бука, ореха, ясеня. Каждый отдельный вариант имеет свои преимущества и технические характеристики.

  Каркас дивана из сосны, хоть и отличается доступной стоимостью, но высоким качеством своих владельцев не порадует. На рынке довольно сложно найти древесину высокого качества. Из-за этого диван быстро выйдет из строя и потеряет привлекательный внешний вид. Чтобы на изделии не проявилась плесень и грибки необходимо выбирать хорошо просушенную древесины. Береза при изготовлении каркаса также является доступной в ценовом плане, но имеет более высокие показатели качества. Такие изделия получатся довольно прочными и надежными.

Справка: самыми надежными и долговечными считаются диваны, каркас которых выполнен из бруса и фанеры или только из фанеры. Если же планируется изготовление большой по размерам модели, то нижнюю планку изделия рекомендуется сделать из дерева или ДСП.

Преимущества и недостатки самодельных диванов

Самостоятельная сборка характеризуется массой положительных моментов. Разработка происходит на основании собственных идей, что позволяет сделать неповторимую, индивидуальную конструкцию, габариты которой будут в точности соответствовать помещению. При этом изготовленный своими руками диван имеет много достоинств:

• Изделие обойдется его владельцу намного дешевле покупных аналогов, что поможет сэкономить средства.
• В процессе производства человек приобретает опыт. Научившись выполнять работу, он без труда сможет осуществить ремонт подобных конструкций, сделать перетяжку полотна, собрать более сложную мебель.
• На этапе проектирования можно самому определить дизайн планируемого продукта, оформить его в полном соответствии со стилем интерьера комнаты.
• Для работы не потребуется специальных инструментов и особых условий. Подойдут обычные подручные средства, а сборку можно произвести непосредственно в квартире или во дворе частного дома.
• Самостоятельный контроль качества продукции позволит создать добротное изделие.
• Собственноручный диван станет предметом гордости его владельца, которому будут удивляться гости.

Из недостатков подобных изделий можно выделить то, что без достаточного опыта невозможно изготовить сложные конструкции. Также процесс трудоемкий, занимает много времени. При несоблюдении технологии конструкция может преждевременно выйти из строя.

Чем самостоятельная сборка лучше?

Так ведь можно заказать сборку и проблема решиться сама собой. Действительно, это самый просто и физически не затратный вариант (вам не придется обкладываться чертежами и схемами, подбирать нужные саморезы, искать отверстия для креплений под обивкой – все это сделает мастер).

Здесь нужно учесть, как минимум две вещи:

• первое – бесплатно собирают диваны в единичных случаях (далеко не все магазины могут позволить себе такую функцию или это очень простая модель дивана);
• второе – между доставкой и визитом мастера по сборке мебели может пройти от одного до нескольких дней (а пока вы ждете, диван будет занимать место в вашей квартире в разобранном виде).

Но не расстраивайтесь. Можно собрать диван своими руками. Это не сложно.

Особенности механизма

Механизм трансформации «книжка» устанавливает 2 положения: сидячий диван и диван для сна. В положение места для сна диван трансформируется посредством откидывания спинки назад. В процессе раскладывания отодвигать диван от стенки не потребуется, если изначально установить его на определенной дистанции от стенки, потому что структура дивана предполагает присутствие незанятого пространства промеж стены и спинки дивана.

Установка мебели в исходное положение осуществляется аналогичным способом. Сиденье опять же поднимается до щелчка, после этого перемещается в обычное положение.

Детали дивана с механизмом трансформации «книжка» являют собой 2 металлические либо деревянные опорные конструкции с зафиксированными пружинными узлами либо иным мягким наполнителем. Внизу зачастую устраивается отделение для хранения постельных принадлежностей. Чтобы устройство не заклинивало, а несущая конструкция не перекашивалась, применяются центровочные ролики. Они, кроме того, дают возможность сберечь время и силы, потому что позволяют выдвинуть сиденье, не приподнимая его. Имеется несколько вариантов «книжки»: «еврокнижка» и «клик-кляк». «Клик-кляк» практичен тем, что его можно практиковать в 3-х позициях: сидячей, полусидячей и лежачей.

Преимущества:

• крепкое, надежное, прошедшее испытание временем устройство, схему которого вы увидите ниже;
• подходит для частого использования и организации места для сна.

Минусы:

• мебель имеет возможность раскладываться исключительно в 2-х положениях – сидячем и лежачем. При трансформировании в той области, где состыковываются раскладывающиеся элементы, вполне вероятно возникновение выпуклости либо углубления, что неблагоприятно скажется на комфортабельности сна;
• «книжку» нельзя установить вплотную к стенке, поскольку механизм при раскладывании требует свободного пространства промеж стены и спинки;
• женщинам и детям порой не по силам справиться с механизмом трансформирования;
• элементы механизма трансформирования довольно тонкие и при погрешностях в сборке, а также несоблюдении рекомендаций по раскладыванию и складыванию конструкции с легкостью выгибаются, заклинивают и выходят из строя, к тому же механизму требуется периодическая смазка техническим маслом.

Диван еврокнижка самостоятельно: пошаговая инструкция

Чтобы правильно собрать диван еврокнижку, необходимо придерживаться следующей инструкции:

1. Основание. Начинать сборку еврокнижки нужно с основания. Для этого понадобятся брусья сечением 15х5. Чаще всего размер рамы выбирают 80х200 см. Брусья соединяются друг с другом на саморезах. По углам для лучшей надежности дополнительно крепятся доски.
2. В качестве днища рамы обычно применяют лист ДСП. Чтобы его закрепить, в основании нужно запилить рейки, а сверху них зафиксировать ДСП.
3. Кресло и спинка. Эти элементы также изготавливаются из брусьев сечением 15х5 см. Способ изготовления точно тот же, как и рама кровати, размеры – 80х200 см. Для этих частей листы ДСП нужно закрепить с обеих сторон.
4. В собранное основание запиливаются брусья 7х7 см, которые располагают с шагом 9-12 см. После фиксируются листы ДСП и крепятся ножки.
5. Когда конструкция находится в собранном состоянии и спинка расположена вертикально, ее мягкая часть обращена лицом наружу. Потому нужно дополнительно использовать пенополиуретановые подушки, обвернутые в какой-то материал, так можно придать большую мягкость.
6. Боковые части. Для этих элементов применяют деревянный короб либо изготавливают его из ДВП.
7. Механизм складывания. Чтобы кровать складывалась и раскладывалась, применяют петли, их закрепляют к спинке и непосредственно к кровати. Чтобы участок фиксации петель на спинке кровати был более прочным можно вместо брусьев выбрать доску размером 15х5 см, развернутую ребром.
8. Когда все элементы кровати подготовлены и собраны, крепят пенополиуретан (при помощи специального клеевого состава), затем укладывают ватин или синтепон. Готовую еврокнижку оббивают тканью при помощи мебельного степлера.

Рекомендации специалистов:

1. Брусья между двумя фанерными листами можно посадить на клей и с обеих сторон закрепить строительным степлером.
2. Вместо ДСП часто выбирают цельные фанерные листы толщиной 5 мм. Причем уменьшается толщина брусьев до 25 мм.
3. Чехол для дивана делается на молнии, или же материал степлером закрепляют внизу к доскам. Обивка кровати не нанимает большого количества времени.
4. Для мягкой части кровати желательно выбрать синтепон плотностью более 25 кг/м2. На одной части спинки крепят поролон толщиной 12 см, а на второй части – 3 см.

Еврокнижка сможет с успехом заменить кровать. Эта конструкция предоставит хозяину просторное и удобное место для комфортного отдыха и хорошего сна. За счет небольших размеров еврокнижку можно разместить в маленькой спальной комнате.

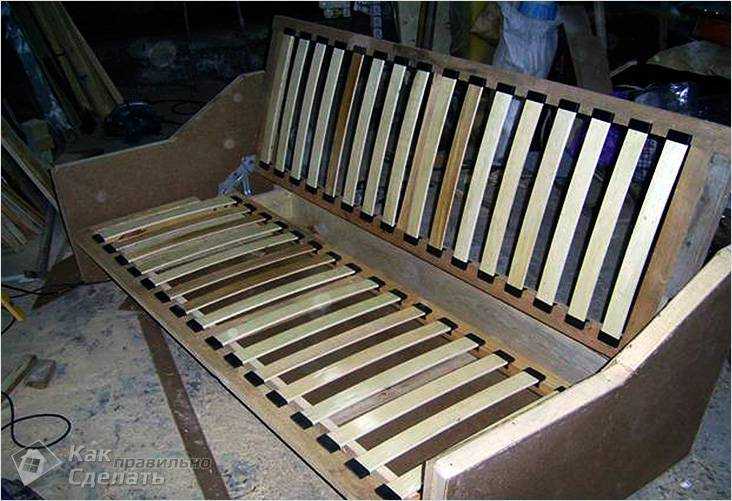

Сборка каркаса дивана еврокнижки

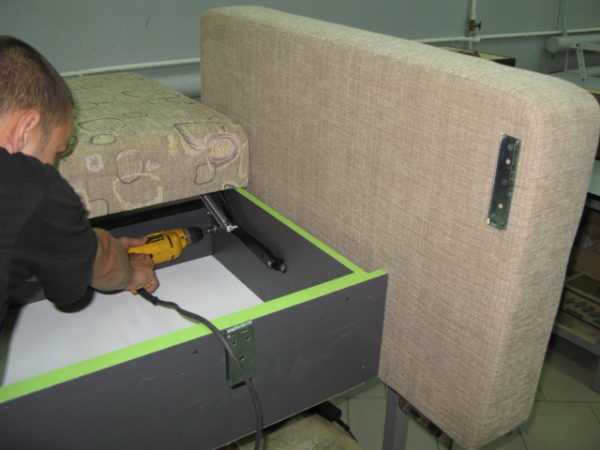

Чтобы собрать диван своими руками, необходимо изготовить бельевой ящик (основание), спинку и сиденье, подлокотники.

Из материалов понадобятся:

• брус 40х40 мм;
• фанера 5х15 мм;
• листы МДФ или ДСП;
• поролон толщиной 10-20 см;
• обивочная ткань;
• 3 петли и 2 колеса-опоры;
• крепежные элементы;
• столярный клей.

Инструменты:

• шуруповерт;
• степлер;
• рубанок;
• электрический лобзик.

Изготовление дивана еврокнижки начинается с распила материала на заготовки согласно чертежу. Шлифуются все срезы наждачной бумагой.

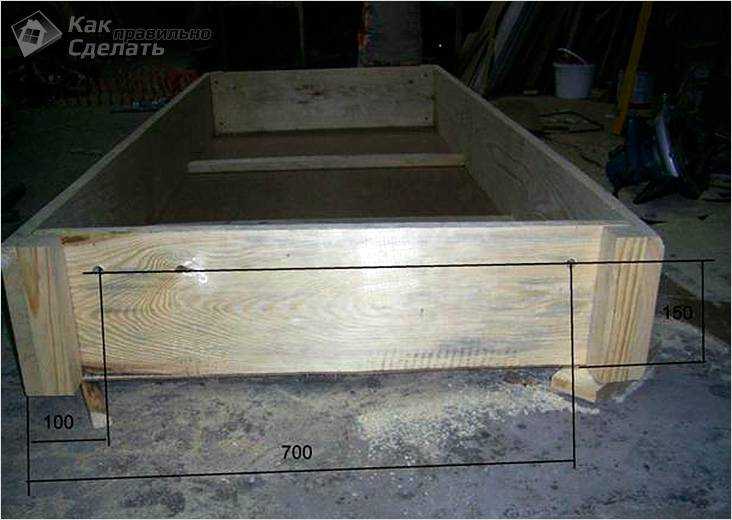

Основание дивана

Бельевой ящик дивана начинают делать с создания боковых деталей. С обеих сторон по краю заготовки из ДСП (МДФ) прикручивают саморезами ножки, отступив от верха 75 мм.

Параллельно верхнему краю боковой заготовки закрепляется направляющая из бруса. С ее каждой стороны рубанком или лобзиком проделываются плавные срезы для фиксации колес, на которых будет двигаться сиденье. В местах срезов расстояние от верхнего края МДФ должно равняться высоте колеса. Аналогичным способом изготавливается вторая боковая деталь.

На ровной поверхности укладываются задняя и фасадная части ящика, между ними размещают готовые боковины, вся конструкция скрепляется саморезами. По центру в верхней и нижней плоскостях устанавливаются поперечные брусья для более надежной фиксации короба.

Дно зашивается листом фанеры, по углам которой заранее вырезаны квадратные участки под ножки. В самом конце короб переворачивается на ножки, а между поперечными усиливающими брусками в задней части устанавливают вертикальный брус, к которому в дальнейшем прикручиваются петли.

Для надежности можно дополнительно к самому коробу по углам добавить металлические уголки.

Сборка сидения и спинки

Процессы изготовления сиденья и спинки практически идентичны и отличаются только в некоторых моментах. Вначале собирается основание из 2 продольных и 2 поперечных боковых брусков, дополнительно усиленных по концам брусочками длиной 20 см.

Одна сторона зашивается листом фанеры. При этом необходимо тщательно следить за тем, чтобы в процессе прямой угол не сместился. Затем в сиденье на равном расстоянии друг от друга размещают и закрепляют 5 поперечных брусков. В спинке крайние усиливающие поперечины размещают на расстоянии 195 мм, а 1 точно по центру (в местах расположения петель).

Тыльную сторону спинки зашиваем листом ДВП (на сиденье этого делать не нужно). Изготовление основы для этой части дивана завершено. Затем к фасадной части сиденья прикручиваем царгу, в которой заранее прорезаны выемки под поперечные усиливающие бруски.

На следующем этапе к царге при помощи двух саморезов и болта с гайкой прикрепляются ножки, высота которых равняется высоте бельевого ящика. Для украшения боков изделия используют заготовки из фанеры, которые впереди по ширине равны царге, а в задней части скошены, чтобы обеспечить сводное движение механизма раскладывания дивана. Закрепляют их саморезами к боковой части основания сиденья и самой ножке.

На этом изготовление 3 основных элементов еврокнижки закончено. Можно приступать к обтяжке тканью и наполнению мягким материалом.

Сборка подлокотников

Чаще всего диван еврокнижку оснащают двумя одинаковыми подлокотниками. Их изготавливают из ДСП. Перпендикулярно прикручивают бруски, их длина должна обеспечивать свободное перемещение мобильных элементов мебели.

Прежде чем установить подлокотники на место, их нужно оклеить поролоном или синтепоном и обтянуть тканью.

Крепление механизма раскладывания дивана

Механизм раскладывания дивана представлен 3 неразборными петлями, прикрученными к спинке, и 2 колесиками-опорами на сиденье.

Петли устанавливают на ребрах жесткости спинки на расстоянии, которое обеспечит свободное опускание элемента. Можно следовать схеме или расположить спинку горизонтально на бельевом ящике и измерить рулеткой нужные габариты. Детали прикручивают необходимым количеством саморезов. Затем спинку крепим к основанию.

Прежде чем закрепить колесики, в местах их расположения просверливают отверстие, диаметр которого будет равен болту, на котором будет крутиться механизм. Затем крепеж пропускают через деталь и при помощи отвертки вкручивают практически до упора, при этом оставляя небольшой люфт для свободного кручения.

Отделка дивана

Сбор выполнен, а это значит, что можно переходить к отделке мебели. В диванах используется поролон. Здесь также необходимо особенно точно и четко выполнять все замеры. Вырезанные детали крепятся к каркасу при помощи клея.

Чтобы завершить отделку тканью, необходимо снять мерки с дивана, вырезать образцы. Когда эта работа будет сделана, можно переходить к изготовлению матерчатых деталей обивки. И последний штрих – изготовление чехла. Вырезанные из материала детали следует сшить на машинке и натянуть на диван.

Делаем диван-книжку

Удобная в эксплуатации модель дивана пользуется большой популярностью. Помимо досок, брусьев, листов МДФ и различных расходных материалов для ее сборки потребуется купить механизмы трансформации.

Первым делом надо подготовить древесину для деревянного каркаса книжки (сиденья, спинки, подлокотников, ящиков для белья). Скручиваем бруски, усиливаем поперечными рейками, прибиваем ко дну лист фанеры. Образовавшиеся ячейки будут ящиками в диване.

Сбор раздвижной основы начинаем с сиденья. Потребуется сделать две одинаковых конструкции с ламелями, которые будут удерживать матрас. Подлокотники выпиливаем из досок ДСП строго по размеру чертежа, затем сбиваем для них каркас. Когда будут готовы все детали, можно приступать к сборке складного дивана «еврокнижка» и установке механизмов трансформации. Остается только сделать его мягким и стильным при помощи поролона и обивочной ткани.

Процесс подготовки

Подготовительный этап самый объемный и ответственный. Нужно продумать не
только какие материалы выбрать для работы, но и определиться с конструкцией
дивана и его размерами.

В первую очередь приступают к составлению чертежа. Для этого необходимо
выбрать месторасположение будущего предмета мебели и примерно обозначить его
размеры.

На рисунке ниже можно посмотреть примерную схему изготовления выдвижного
дивана, взять его за идею, или подыскать в интернете более подходящие схемы и
адаптировать их под свои размеры.

При
самостоятельной разработке схемы нужно учесть и толщину используемого материала.
Этот параметр пригодится на стадии разметки, когда чертеж уже утвержден.

При разметке
деталей будьте предельно внимательны, и лучше несколько раз перепроверьте
отмеренные цифры, прежде чем обрежете деревянный брус или вырежете заготовку из
фанеры.

Остальные
материалы, наполнитель, обивочная материя, нужно приобрести с запасом, особенно
если в процессе обивки вы решили комбинировать материал по рисунку.

Диван-книжка

Изготовление мягкой мебели непростой процесс. Он требует аккуратности, внимательности и трудолюбия. Предлагаем вам ознакомиться с инструкцией изготовления дивана-книжки, который в разложенном состоянии будет иметь габариты 1400x2200 мм, а в сложенном 1000x2200 мм. Для этого потребуется приготовить следующий материал:

• доска толщиной 25 мм: 1000x50 (12 шт.);800x50 (2 шт.);800x200 (2 шт.); 1900x200 (2 шт.);
• брус: 50x50x200 (4 шт.);40x50x330 (4 шт.);40x60x530 (6 шт.);40x60x1790 (2 шт.);40x60x1890 (2 шт.);
• клей, предназначенный для поролона;
• скобы для степлера 16 и 10 мм;
• саморезы 89Д и 51 Д;
• гвозди 70 и 100 мм;
• гайки 8 и 8 мм;
• мебельные болты: 6x70 (8 шт.);6x40 (4 шт.);8x120 (4 шт.);
• флизелин – 4 м;
• поролон;
• ткань 6 м/п и шириной 1,4 м;
• ДВП 1,7x2,75 толщиной 3,2мм (1 лист);
• держатели (64 шт.) и деревянные ламели (32 шт.);
• ножки 4 шт.
• 1 комплект механизма для дивана книжки.

Приготовьте также следующий набор инструментария:

• степлер;
• рожковые ключи;
• набор сверл;
• дрель;
• шуруповерт;
• молоток;
• рулетка;
• карандаш;
• угольник;
• ножовка.

При наличии всего вышеперечисленного можно приступать к работе.

Пошаговая инструкция

Первым делом необходимо сделать каркасы для подлокотника, ящика под белье, спинку и сиденья. Для начала соберем ящик для белья. Для этого необходимо использовать:

• 4 бруса 40x50 (50x50) длиной 200 мм;
• 2 доски 25 мм, 50мм шириной и 800 мм длиной;
• 2 доски длиной 800 мм и шириной 200 мм;
• 2 доски толщиной 25 мм (40 мм толщиной или фанера 20 мм), длиной 1900 мм и шириной 200 мм.

Из досок длиной 800 и 1900 мм собираете каркас, усилив конструкцию поперечными рейками. Ко дну конструкции прибивается ДВП, соответствующего размера. Далее необходимо собрать спинку и сиденье дивана. Размер спального места должен быть достаточно просторным, поэтому учитывайте это при расчетах. Так, собираете 2 равных каркаса, размера 1890x650 мм из бруса 40x60 мм. Каркас из бруса лучше всего скреплять саморезами. Для этого предварительно высверливаете отверстия ?8 мм на глубину 10 мм. После изготовления каркаса необходимо закрепить ламелии для удержания матраса.

Сборка ламелии

На следующем этапе изготавливаете подлокотники. Для этой цели можно использовать ДСП толщиной 25 мм. Вырезаете левый и правый подлокотник, по размерам, указанным на фотографии:

Сборка спинки

Дальше следует сделать деревянный каркас. При этом он должен быть на 20 мм короче размера ДСП. После в каркасе выполняете отверстия ?8,5 мм и в них вставляете болты 8x120 мм и после этого каркас зашивается. На ящике для белья также сверлите отверстия, только ?10 мм.

Ящик основания

Теперь отдельные части дивана собираются в одно целое. Также используется специальный механизм трансформации. При сборке двух каркасов учтите тот факт, чтобы в разложенном состоянии между ними было не меньше 10 мм, а в сложенном состоянии сиденье не выступало за подлокотник.

Сборка каркаса

Последние штрихи
